BEHRINGER A500 をゲット！

2008年8月3日、ハードオフ川口上青木店の正規品コーナーにて、業務用パワーアンプ BEHRINGER A500 の新古品を15,000円で購入しました。 3ヶ月の返金保証付きです。

BEHRINGER はドイツの会社で、設計はドイツ、部品は日本＆アメリカ、製造は中国というグローバル・プロダクツです。

BEHRINGER は「ベリンガー」と読みます。

MONO 動作（ブリッジ接続）では、500W プロフェッショナル・レファレンスクラス・スタジオパワーアンプです。
STEREO 動作では、230W+230W (4Ω)／160W+160W (8Ω) のハイパワーアンプです。
「業務用 = PA 用途（拡声器）」なので、ピュアオーディオと異なる分野の製品ですが、BEHRINGER A500 は音が良いとの噂があり、密かにピュアオーディオ用としても使われています。その真偽と実力を知りたくての購入です。さてさて・・・

カバーを開けてみました

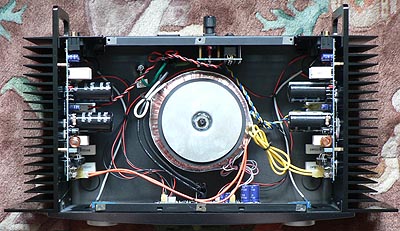

フライパンくらいの分厚い天板を外すと、圧倒される巨大なトロイダルトランスがデ～ンと鎮座しています。
全体に手作り感覚があって、たまらなく良いです。各パーツが完全左右対称です。
- 放熱器はラックマウントガイド及び背面のキャリングハンドルと一体構造で、左右対象に配置されます。
- 放熱器にパワーアンプ基板が搭載されます。この基板も左右対称で、それぞれ専用基板です。
パワーアンプ基板はシンプルな構成で、長期信頼性確保のために、東芝とフェアチャイルド製の高出力トランジスタを使用します。
パワーアンプ基板には電源回路も搭載しています。左側基板と右側基板は電源回路を含めて全く別々に動作し、お互いに干渉することはありません。電源トランスは1個なので、この意味の干渉はありえますが、片方のチャンネルの電流がもう片方のチャンネルに回り込むような干渉はありません。
パワーアンプ基板に各入力端子も搭載されています。従って、左右の入力端子はかなり離れた位置になります。
パワーアンプ基板は CHANNEL 1/2 別々に放熱器ごと取り外すことが可能で、メンテナンス性が良いです。
製造番号シールより、本機は2007年6月製造品と判りました。

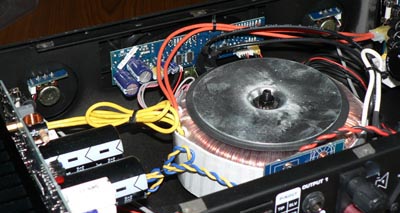

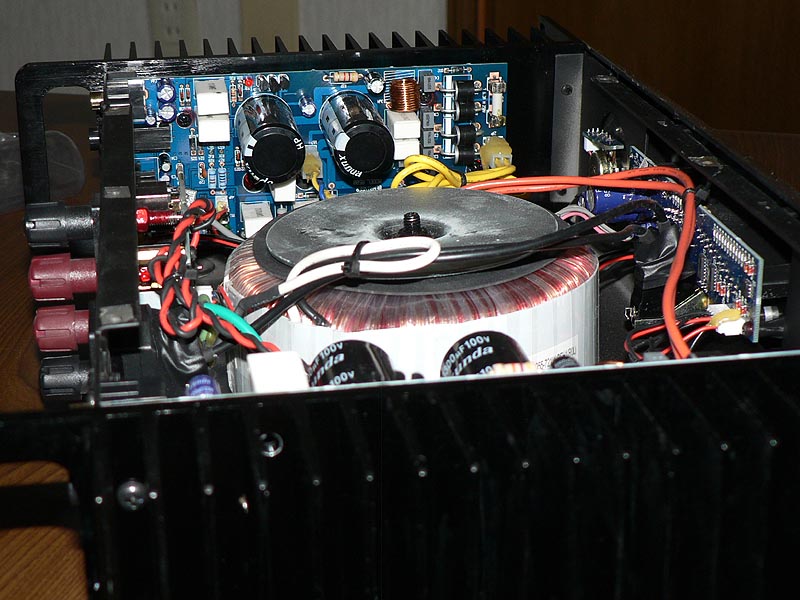

右サイドおよび左サイドから内部を眺めた写真です。

　

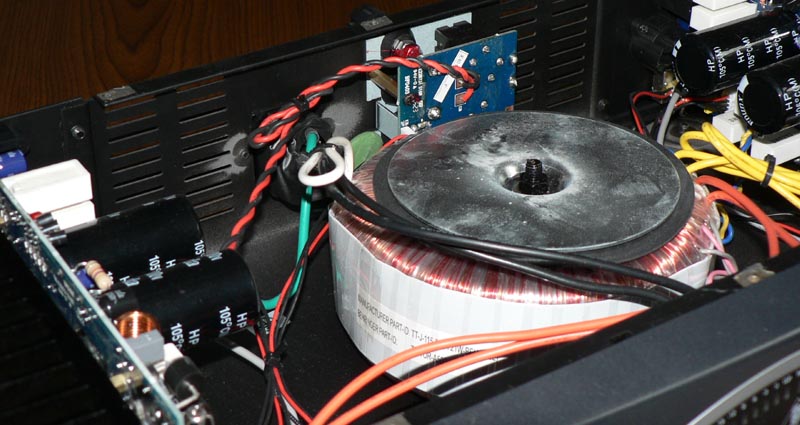

リアおよびフロントから内部を眺めた写真です。

　
faktiskt.se サイトに A500 の回路図がありました。左側の回路図です。
- 右側の回路図は、オリジナルの回路図は論理的に見難いので、私が片チャンネル分だけ見易く CAD 入力し直したものです。いずれの回路図もクリックすると pdf 版の大きな回路図を表示できます。
- OP アンプによって全体のゲインを稼ぎます。
- ドライブ段とパワー段はインバーテッドダーリントン回路となっています。
- 変わっているのは、[パワー段出力の中点]～[電源部に2個直列になった電解コンデンサの中点] 間がスピーカ出力になっていることです。オーソドックスな回路設計では、[パワー段出力の中点]～[グランド] 間をスピーカ出力とします。
- 変わった回路ですが、これでも問題はないです。ちゃんと動作します。

使ってみました

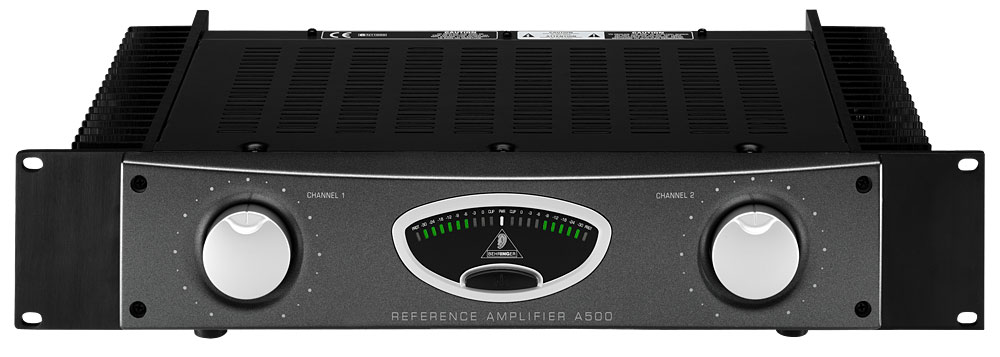

デザインはヨーロッパ調というかドイツ的というか、なんだかノスタルジックな感じさえします。
真ん中の楕円形の部分が LED 式パワーレベルメータで、下側は電源スイッチです。パワーランプは明るいブルー、出力レベル表示はグリーン、プロテクション表示はオレンジ、クリップ表示はレッドです。
出力表示は LED で [PROT][-30][-24][-18][-12][-9][-6][-3][0][CLIP] が左右別々に表示されます。ちなみに、我が家でかなり大きい音で聴いても -30dB と -24dB しか表示されたことはありません。出力にかなりの余裕があります。（230W/ch ですからね。）
左側のノブは CHANNEL 1 入力調整ボリュームで、右側のノブは CHANNEL 2 入力調整ボリュームでです。
フロントの飾りパネルとボリュームノブはプラスチック製ですが、パワーアンプという事で普段は操作しないので、問題ないです。
入力は L/R ではなくて CHANNEL 1/2 になります。 CHANNEL 1/2 の入力端子がかなり離れています。 [キャノン (XLR)] [標準ジャック (TRS)] [RCA ピンジャック] の3種類が使えます。キャノンでは 600Ωバランス受けが可能です。やはり業務用です。
[RCA ピンジャック] 入力の場合のインピーダンスは 10kΩ, 感度は 320mV なので、プリアンプなしでも CD プレーヤなどと直接接続して使うこともできます。よって、プリアンプにパッシブ・プリアンプ（アンプ回路を持たない、セレクタとボリュームだけのもの）も選択肢に入ります。
横幅は標準ラックサイズですが、奥行は短めです。ラックに設置しやすいです。

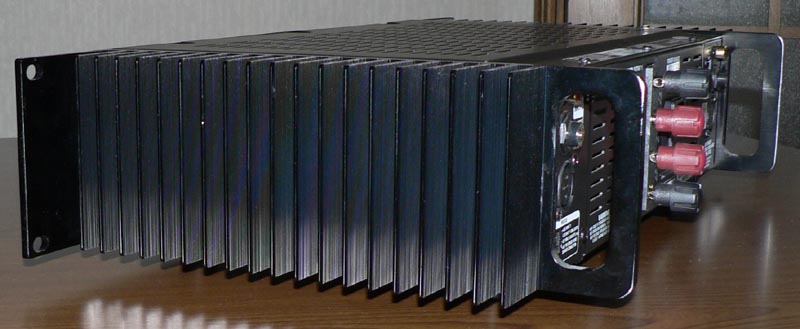

放熱器はラックマウントガイド及び背面のキャリングハンドルと一体となっています。
ファンがないので静かです。従って、（PA 用ではなく）家庭用としても問題なく使えます。
スピーカプロテクション回路にリレーを使っていませんが、電源 ON/OFF 時のショック音（スピーカから出るボコッという音）は出ません。プロテクション回路の設計が良いのでしょう。ただし、以下の現象が確認できたので、電源 ON 時に若干注意したほうが良いです。
- 電源 ON の状態から OFF とすると、[PROT] ランプが点灯してプロテクション回路が動作します。このランプが完全に消えるまでに（15秒くらいかかる）、再度電源 ON としてしまうとスピーカからショック音が出てしまいます。
- スピーカが破損するくらいのショック音ではありませんが、やはり注意したほうが良いです。
- [PROT] ランプが消灯しているのを確認してから電源 ON としましょう！
[電源ケーブル] [キャノンケーブル×2本] [取扱説明書（日本語版）] [取扱説明書（英語版）] が付属品しています。取扱説明書（日本語版）には誤訳が多くて意味不明の箇所が多数あるので、取扱説明書（英語版）の併読をお奨めします。
とりあえず設置してみました
- 従来使っていた DENON PMA-1500R のプリアウトから、この A500 に接続しました。 PMA-1500R をプリアンプ代わりとして使います。そのうち、本格的なプリアンプが欲しいです。 BEHRINGER は業務機器だけですから、プリアンプという製品レパートリはありません。
- オーディオラックの空きは一番下しかなかったので、ここに設置してみました。一番下なので風通しが良くありませんが、A500 の放熱器はほとんど暖かくなりません。スピーカのつながっていない PMA-1500R のほうが熱いくらいです。
音について
1. 我が家のメインオーディオシステムのスピーカは BOSE model 314 です。高価なものではありませんが、喫茶店の BGM のような軽い爽やかな音を出したくて、わざわざ選択したのです。喫茶店内のように、天井から吊り下げて使っています。これより重いスピーカだと天井強度が心配ということもありました。
  - この BOSE model 314 を定評ある DENON PMA-1500R で駆動していました。音はソフトで良い音でしたが、なぜか？聴き疲れする音でした。中音が盛り上がり、イマイチ音が一歩前に出てこない印象でした。
  - BOSE model 314 と PMA-1500R の UHC MOS FET の相性のような気がします。 BOSE model 314 にはパワー MOS FET 出力が合わない、そもそも真空管的な音を出すパワーアンプと合わない気がします。
2. PMA-1500R のプリアンプ部はそのまま使い、パワーアンプを A500 にしました。 BEHRINGER A500 と BOSE model 314 の相性はバッチリ！！！ です。やっと、喫茶店の BGM のような軽い爽やかな音が出ました。 BOSE model 314 を導入して10年を経ての快挙です。
  - 聴きやすい音／嫌味な音がしない／解像度感がある／動きの軽い速い音 です。
    - 正統派の音色で、スッキリとした爽快感があって元気の良い音です。少し高域が艶っぽい感じです・・・私好みです。
    - PA 用パワーアンプということで、大きな音を出さないと良い音が出ないと思われるかもしれませんが、そんなことは全くありません。かなりの小音量にしても爽快な音はよく聴こえます。
    - 小音量から大音量まで、かなり余裕のある音の出方です。
      1. FM チューナー YAMAHA TX-2000 の音が浮き上がります。
      2. モヤモヤしていると思ったインターネットラジオチューナー SUNTAC BiBio wGate の音が活き活きしました。（アメリカ FM 局サイマル放送の Smooth Jazz でチェックしました。）これで、世界中の FM 放送がインターネット経由で楽しめる環境になりました。
      3. 光テレビでの映画の音声や音楽に迫力が出ました。（A500 は元々 PA 用なので当たり前か）
    - BEHRINGER A500 は PA 用途だけでは勿体無いです・・・ピュアオーディオの10～20万円クラスのアンプと比較できるような音が出ます。
3. オーディオは難しいですね・・・相性の問題がどうしても絡みます
  - トランジスタ出力 (A500) と MOS FET 出力 (PMA-1500R) の音がこんなにも違うなんて、（昔、アンプを自作していた経験から）ある程度予想できましたが、やはり驚きます。 PMA-1500R が悪いということではなく、BOSE model 314 に合わないだけです。別のスピーカを使えば、また違った評価になると思います。
  - BOSE スピーカ（音場重視型でピュアオーディオとは少し違う。）はどちらかというと業務向けで、BEHRINGER アンプも業務向けということで、たまたま相性が合うのでしょう。 BOSE も BEHRINGER も元々が PA 用機材なので、巨万の投資をしてピュアオーディオを追求している方からみると、ピュアじゃないでしょうが・・・
    私は生演奏をマイクで拾った時点でピュアではないと思っています。オーケストラをコンサートホールで聴くのがピュアだと思っています。
  - スペックを見ると、どのスピーカもどのアンプも同じような特性ですが、つないでみると音の出方が違うのです。不思議ですね。こうして、理想の機器組み合わせが見つかるまで、オーディオマニアは次々と機材を買い換える訳です。私は、自分の理想に近い組み合わせに遭遇できたので、しばらくこのまま使おうと思います。

PA とは？

この記事で PA 用途と言っている PA とは何でしょうか？
- 「Pure Audio」や「Power Amplifier」ではありません。私は拡声器だから「Public Acoustics」と思っていました。
- 実は「Public Address」が正しいそうです。一般に英語で放送設備を意味し、電気的な「音響拡声装置」の総称です。
- 「Public」は判るとしても、「Address」が何で拡声器なんだろう？と思いますよね。
  →調べると「Address」には「演説」という意味もあり、「Public Address＝公衆演説のための機械＝音響拡声装置」みたいです。
PA 機器で音楽を楽しむのも、自分の感性に合えば悪くないと思います
- ピュアオーディオで有名な JBL, ALTEC, TANNOY, ELECTRO VOICE も主力は PA 用スピーカですからね。
- 私は、これらの（音場重視の）海外製スピーカより、むしろ、（特性重視の）日本製スピーカのほうがピュアオーディオに近いと思います。

仕様その他

取扱説明書（日本語版）
取扱説明書（英語版）

仕様は以下です。

項　目	仕　様
タイプ	パワーアンプ
ステレオ出力	230W + 230W (4Ω) 160W + 160W (8Ω)
ブリッジ出力	500W (8Ω)
歪率	0.01% 以下
周波数特性	10～25,000Hz +0/-1dB
S/N	100dB
入力端子	XLR × 2 TRS × 2 RCA × 2
入力感度 / インピーダンス	XLR : 1.3V (+4.5dBu) / 10kΩ TRS : 1.3V (+4.5dBu) / 10kΩ RCA : 320mV (-10dBV) / 10kΩ
出力端子	TRS × 2 バインディングポスト × 2
寸法	483(W)×102(H)×258(D) mm
重量	8.4kg
その他
発売時期	2005年8月29日
定価	(不明)

dBu
- dBu = dBv
- 0.775V を 0dB としたもので、電圧の強さを dB で表したもの
- 主に業務用オーディオ機器で使われる音声信号レベルの基準
dBV
- dBV = dBs
- 1V を 0dB としたもので、電圧の強さを dB で表したもの
- 主に家庭用オーディオ機器で使われる音声信号レベルの基準
