Aurex ST-550

Aurex ST-550 をゲット！

2024年10月25日、横浜市の U さんより Aurex ST-550 を研究用に寄贈していただきました。

---

程度＆動作チェック

1. 出品者のコメント


   • 中古販売店でジャンク品として購入しました。


   • 購入当初、FM は周波数ズレはないもののステレオになりませんでした。


     • 原因は [MODE] スイッチ (MANUAL/AUTO) が MANUAL 側にスタックしていたためでした。


     • スイッチの軸にある板バネをピンセットでズラしたらスタックが解除でき、ステレオ受信できるようになりました。


   • AM はリアパネルに取り付けらているバーアンテナで受信できました。 プリセットも問題なく動作します。


2. 外観


   • 製造シリアル番号は [92550129] で、電源コードの製造マーキングより [1979年製造品] とわかりました。


   • フロントパネルを正面から見ると操作ボタンを含めて綺麗ですが、パネルの天板への折り返しと天板に線キズが多いです。


     • 線キズ部分はラックに入れたら見えない部分なので諦めです。


     • 致命的なヘコミやサビがないので、線キズだけが残念です。


   • リアパネルは綺麗で RCA 端子にも輝きが残っています。


3. 電源 ON にてチェック


   • 電源 ON でき、周波数表示やインディケータは良好に表示し、操作ボタンの動作は正常です。


   • FM 受信


     • [S メータ] が振れ、[STEREO] ランプが点灯し、正常な音で受信できました。


     • プリセット機能は正常動作します。 [AIR CHECK CAL] ボタンでテスト音も正常に出ます。


     • [AIR CHECK CAL] ボタンは FM 時のみ有効のようで AM では機能しませんでした。


     • 特に問題なく受信できるので、現状のオーディオ性能を計測しました。


       • 実用的に使うのは厳しいです。 ステレオセパレーションが低いです。



       項目	stereo/mono	L	R	単位
       ステレオセパレーション (1kHz)	stereo	26	25	dB
       高調波歪率 (1kHz)	mono	0.34		%
       	stereo	0.36		%
       パイロット信号キャリアリーク	stereo	-30	-30	dB



   • AM 受信


     • 受信できますが感度がかなり悪いです。 S メータも5個の LED の1個が点くかどうか程度です。


     • 調整ズレか、もしかしたら故障がありそうです。


4. カバーを開けてチェック


   • ほぼ密閉構造のためか内部は非常に綺麗でゴミは皆無です。 目視で劣化とわかる部品は無さそうです。



---

カバーを開けてみました

1. カバーの外しかた


   • 天板は底板側から4本のネジで留めらていて、この4本は底板を留めるネジの一部でもあります。


   • 従って底板を外さないと天板が外れません。 こういう構造は初めてです。


2. 作りは良い

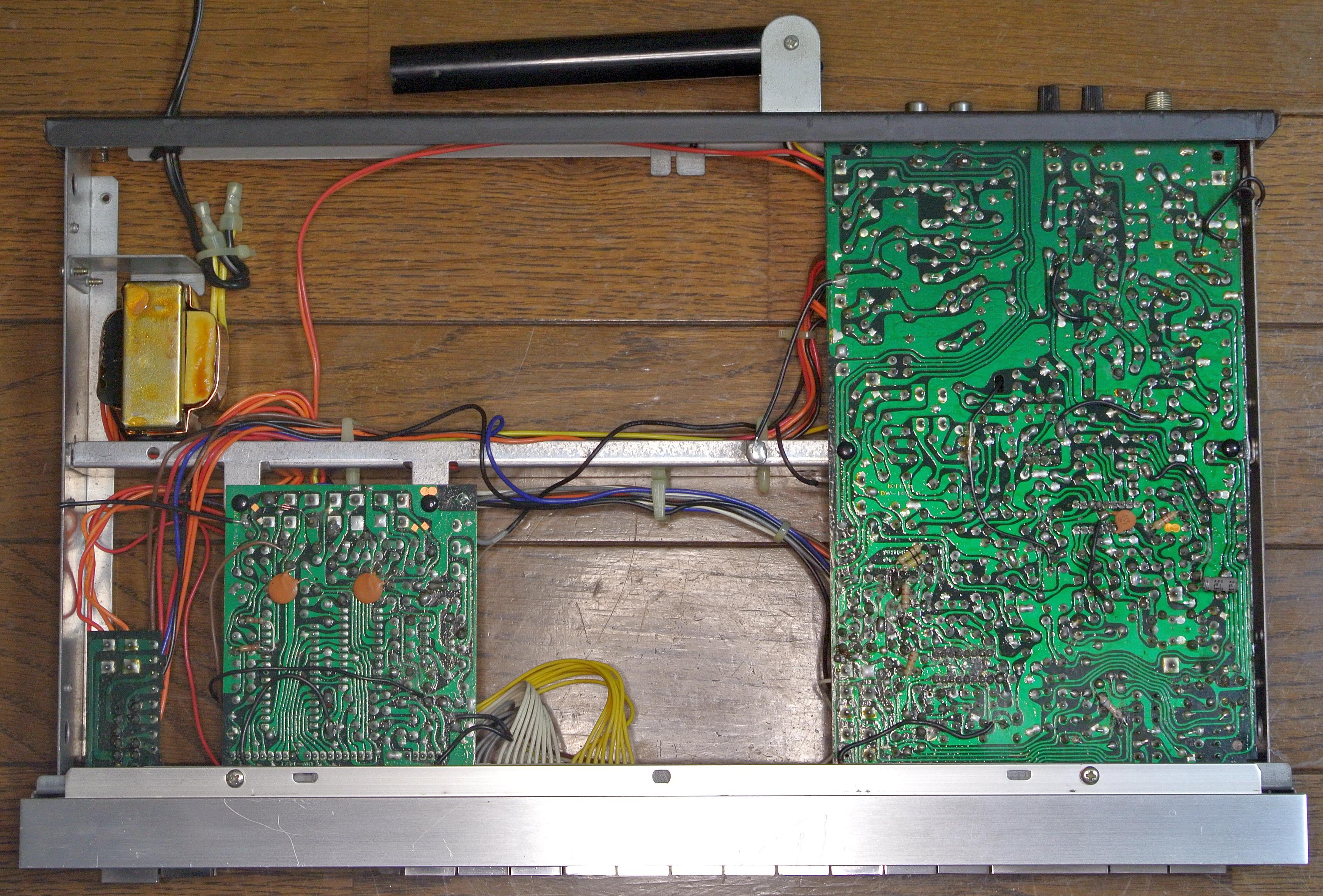

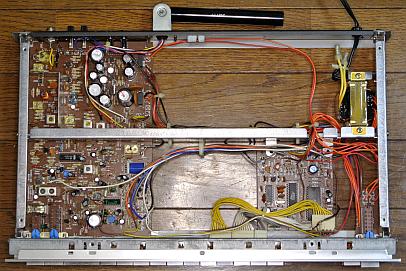

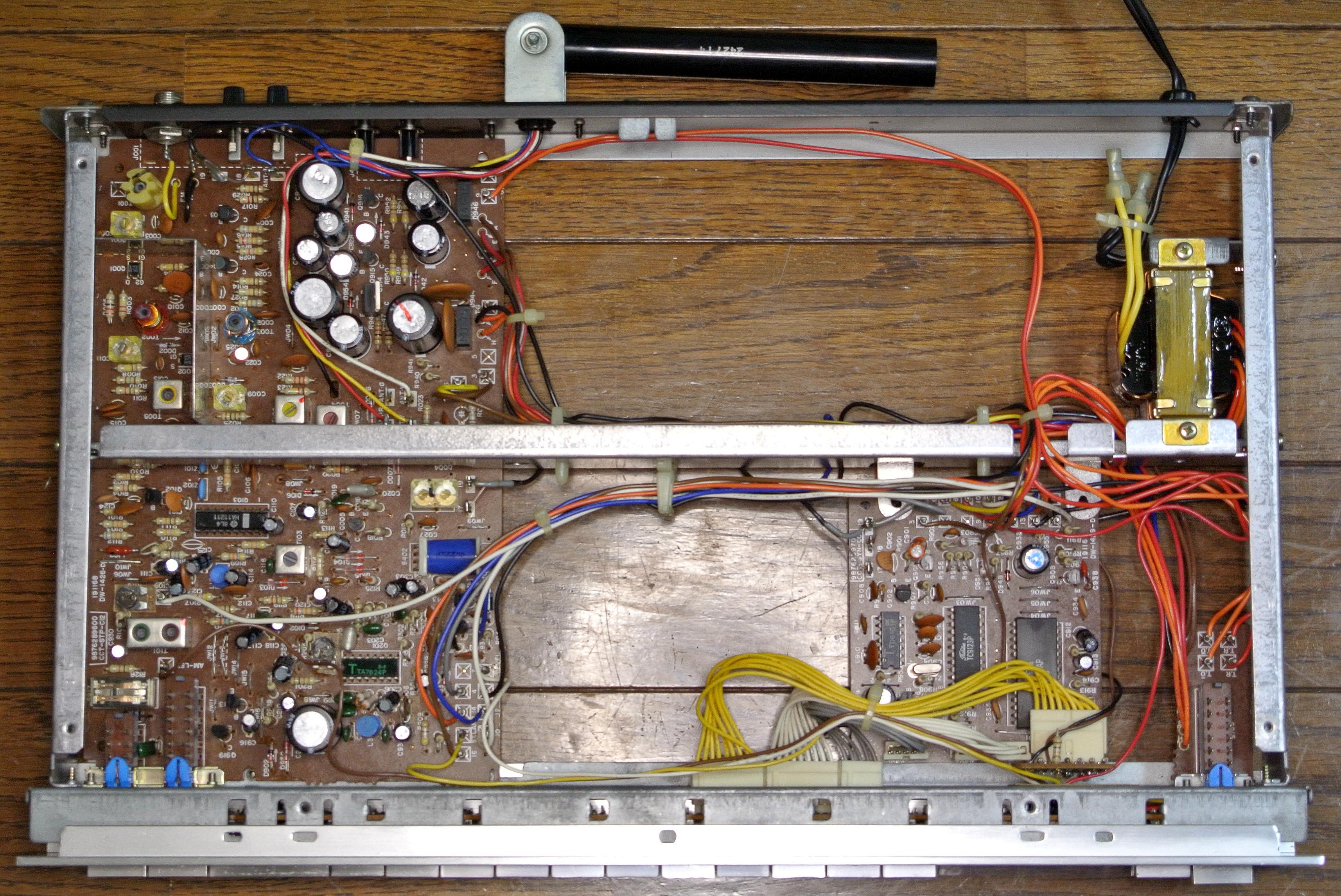

   • 左の写真は天板側で、右の写真は底板側です。 写真をクリックすると拡大写真を表示できます。


     • 基板や電源トランスはフレーム構造に取り付けられており、上下逆さまに取り付けられています。


     • 天板と底板を外すと基板には表裏両方からアクセスできるのでメンテナンス性が良いです。


   • 大きくは [チューナ基板] [PLL 基板] [フロントパネル基板] で構成します。

     　


   • 以下の IC を使用して合理化が図られています



     メーカ	IC	機能	備考
     HITACHI	HA11211	FM/AM TUNER SYSTEM
     TOSHIBA	TA7624P	PLL FM MPX Stereo Decoder	ST-F15 の回路図が参考
     	TC9123P	FM/AM TYNTHESIZER TUNER PLL
     	TC9124AP	FM/AM TYNTHESIZER TUNER CONTROLLER
     	TD6101P	AM/FM Frequency Teiler/Prescaler



3. FM フロントエンド部


   • 3連バリキャップ方式で、以下の構成です。

     (ANT)→[同調]→[DG-FET]→[同調]→�@→[Mixer (DG-FET)]→[IFT]→(IF)
     [OSC 同調 (TR)]→�@
     �@→[OSC Buffer (TR)]→(PLL)


4. FM IF 部


   • 以下のシンプルな構成です。

     (FE)→[TR]→[CF]→[CF]→[TR]→[HA11211]→(MPX)


5. FM 検波部


   • [HA11211] を使用したクォードラチュア検波です。


6. FM MPX 部


   • [TA7624P] を使用した PLL MPX です。


7. AM 部


   • フロントエンドは2連バリキャップ方式でトランジスタで構成します。 IF 以降は [HA11211] で構成します。


8. プリセットメモリのバックアップ


   • [PLL 基板] に実装されている [C932] 470uF/6.3V でバックアップします。



---

リペア：ハンダクラック予防補修

1. ハンダクラックしやすい箇所


   • ST-550 の構造より [RCA 端子] [AM アンテナ端子] が該当します。


   • [FM アンテナ端子] は電線で基板と接続されているので、ここは対象外です。


   • 右の写真はリアパネルの端子類の裏側です。


2. 修理 (予防補修)


   • [RCA 端子] [AM アンテナ端子] の基板とのハンダ付け部分を補修ハンダ付けしました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 調整ポイント



   BAND	セクション	種別	調整ポイント	調整内容	備考
   FM	フロントエンド	L	T001 T002	RF トラッキング
   		TC	C001 C011
   		L	T003	OSC トラッキング
   		TC	C009
   		IFT	T005	IF
   	QR 検波	IFT	T101 (緑)	歪率
   			T101 (赤)	同調点
   		VR	R116	S メータ
   	MPX	VR	R206	VCO
   		VR	R306	ステレオレベル
   AM	フロントエンド	L	バーアンテナ	RF トラッキング	2連トリマの(右)(左)は 基板の部品面から見て
   		TC	2連トリマ (右)
   		L	T104	OSC トラッキング
   		TC	2連トリマ (左)
   	IF	IFT	T102 T103	IF



2. 電圧チェックポイント (VP)


   • 電圧の実測値は以下のように正常でした。



   VP	標準電圧	実測電圧	判定	備考
   TP3 (Q914-E)	+14V	+14.0V	〇	アナログ系
   TP8 (Q915-E)	+6.2V	+6.18V	〇	PLL
   TP9 (Q916-E)	+5.6V	+5.55V	〇	ヂジタル系



3. FM 受信部の調整



   手順	SSG出力	ST-550 の設定	調整箇所	TP 及び調整値	備考
   1	-	BAND : FM MODE : MANUAL AIR CHECK LEVEL : OFF	-	-
   2	83MHz 90dB 無変調	83MHz 受信	T101 (赤)	R109 両端電圧 = 0±10mV	同調点(仮)調整
   3	-	76MHz 受信	T003	TP6 電圧 = 4.0±0.1V	OSC トラッキング調整
   4	-	90MHz 受信	C009	TP6 電圧 = 11.0±0.1V
   5	手順3〜4を数回繰り返す
   6	76MHz 40dB 無変調	76MHz 受信	T001 T002	S-LEVEL 電圧 = 最大	RF トラッキング調整
   7	90MHz 40dB 無変調	90MHz 受信	C001 C011
   8	手順6〜7を数回繰り返す
   9	83MHz 40dB 無変調	83MHz 受信	T005	S-LEVEL 電圧 = 最大	IF 調整
   10	83MHz 90dB mono 1kHz		T101 (緑)	オーディオ出力 = 高調波歪最小	QR 検波調整
   11			T101 (赤)	R109 両端電圧 = 0±10mV
   12	手順10〜11を数回繰り返す
   13	83MHz 90dB stereo 1kHz L+R	83MHz 受信 MODE : AUTO	R206	R202を左右に回し STEREO ランプ が点灯する範囲の中間に合わせる	VCO 調整
   14			T005	オーディオ出力 = 高調波歪最小	stereo IF 歪補正
   15	83MHz 20dB stereo 1kHz L+R		R306	STEREO ランプ = ON/OFF 閾	stereo レベル調整
   16	83MHz 60dB 無変調		R116	S メータ = フル	S メータ調整



4. AM 受信部の調整



   手順	SSG出力	ST-550 の設定	調整箇所	TP 及び調整値	備考
   1	-	BAND : AM MODE : MANUAL	-	-
   2	-	531kHz 受信	T104	TP6 電圧 = 2.0±0.1V	OSC トラッキング調整
   3	-	1602kHz 受信	2連トリマ (左)	TP6 電圧 = 12.0±0.1V
   4	手順2〜3を数回繰り返す
   5	600kHz 30dB 無変調	600kHz 受信	バーアンテナ	S-LEVEL 電圧 = 最大	RF トラッキング調整
   6	1400kHz 30dB 無変調	1400kHz 受信	2連トリマ (右)
   7	手順5〜6を数回繰り返す
   8	1000kHz 30dB 無変調	1000kHz 受信	T102 T103	S-LEVEL 電圧 = 最大	IF 調整



5. 再調整結果


   • FM 受信


     • ステレオセパレーションはスペックより良くなりました。


       • そもそもセパレーション調整ボリュームがない機種としては良いほうです。


       • 高調波歪率はやや改善しました。


     • パイロット信号キャリアリークは、リークを抑える LPF がないのでこの値はやむを得ないです。



       項目	stereo/mono	L	R	単位
       ステレオセパレーション (1kHz)	stereo	44	44	dB
       高調波歪率 (1kHz)	mono	0.32		%
       	stereo	0.32		%
       パイロット信号キャリアリーク	stereo	-34	-35	dB
       オーディオ出力レベル偏差 (1kHz)	mono	0	+0.06	dB
       AIR CHECK CAL 信号	mono	632.8		Hz
       		-7.4		dB



   • AM 受信


     • 到着時に S メータが1個しか振れなかったのですが、3個程度の振れに改善して感度が上がりました。


     • もう少し振れてもよさそうに思いますが、実際の感度は問題なく、調整ボリュームが無いのでこのままとします。



---

使ってみました

1. デザイン

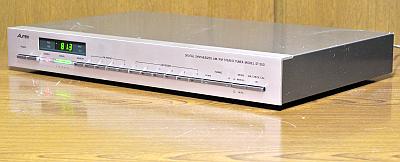

   • 精悍なデザインで気品があります。


   • 高さは低く奥行は短くコンパクトな外観ですが、手に持つとズッシリ重いです。


   • フロントパネルはアルミ製で厚みは 3.3mm と分厚いです。


   • ボタントップはメタル風です。 周波数表示と5ドットの S メータは緑色 LED です。


   • FM/AM バンド切換ボタンがありません。


     • FM プリセットボタンが4局分、AM プリセットボタンが6局分あり、これらのプリセットボタンを押すことでバンド切換します。


     • すなわちプリセット受信する前提の操作系のようです。


   • FM アンテナ入力は F 端子で、妨害電波の混入を回避できます。


2. MODE ボタン


   • FM 受信時


     • [AUTO] でオートチューニングとオートステレオになります。 [MANUAL] でこれらが OFF になります。


   • AM 受信時


     • [AUTO] では 9kHz/step、[MANUAL] では 1kHz/step チューニングとなります。


3. 感度と音質


   • FM はやはりシンセサイザ初期の製品ということで、感度も音質もマアマアという感じです。


   • AM の感度はローカル局は受信できますが、そう良いということはないです。 音質も普通です。


4. 総評


   • 性能はそう良いということはなく実用レベルです。 シンセサイザ方式初期型としてのコレクション向きでしょう。



---

仕様

FM 受信部
受信周波数範囲	76〜90MHz
実用感度 (75Ω)	0.9uV (旧 IHF) 10.8dBf (新 IHF)
周波数特性	20Hz〜15kHz ±1dB
実効選択度	60dB (±400kHz)
全高調波歪率	mono : 0.1% stereo : 0.2%
S/N 比	mono : 72dB stereo : 68dB
キャプチャーレシオ	1.5dB
ステレオセパレーション	40dB (1kHz)
定格出力	600mV (400Hz, 100% 変調)
アンテナインピーダンス	75Ω (不平衡)
AM 受信部
受信周波数範囲	531〜1602kHz
実用感度	300uV/m (S/N 20dB)
実用選択度	30dB
イメージ妨害比	35dB
S/N 比	50dB
総合
電源	AC100V 50/60Hz
消費電力	8W
外形寸法	420(W)×57(H)×292(D)mm
重量	3.4kg
その他
発売時期	1978年7月
定価	60,000円

---
