BH3SAP GPSDO

BH3SAP GPSDO をゲット！

2025年7月7日、BH3SAP GPSDO が AliExpress から到着しました。 送料込6,717円でした。

GPSDO も新調するごとに価格が下がってもうこの値段。 GPSDO も一般的になってきたのかな？

例えば CD も本来のピッチで厳密に再生するには超高精度のクロックが必要なのです。 本機はそれを実現するマスタークロックです。

皆さんが普段 CD で聴いている音楽、ピッチが数 Hz ズレていませんか？

---

GPSDO とは

1. 超正確な GPS の時刻情報


   • GPS には、セシウムおよびルビジウム原子時計が搭載され、誤差は30万年に1秒以下です。


2. GPSDO ＝ GPS Disciplined Oscillator


   • GPS の時刻情報を利用して超正確な 10MHz のマスタークロックを生成する装置を GPSDO と言います。


   • 個人で所有できるマスタークロックとしては最高確度でしょう。



---

各部の名称と付属品

1. フロントパネル


   • ノブは回す/押す操作があります。



   名称	形状	内容

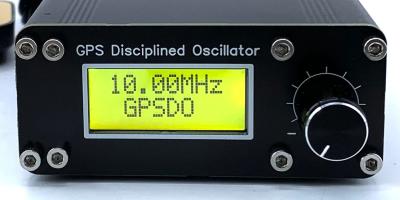

   ディスプレイ	LCD 8×2行	メニューや状態表示
   ノブ	PUSH SW 付き ロータリエンコーダ	メニューの選択と実行



2. リアパネル



   名称	形状	内容
   POWER SW	ロッカ SW	電源 ON/OFF
   Output 10MHz SW	BNC メス	10MHz サイン波出力
   1PPS	SMA メス	1PPS パルス出力
   GPS ANT	SMA メス	アンテナ入力 付属の GPS アンテナのプラグを接続
   12VDC 1A	DC5521	DC12V 電源入力 5.5/2.1mm センタプラス ロック付



3. 付属品


   • AC アダプタは付属していません。 DC12V/1A 出力品を準備します。



   付属品	内容
   GPS アンテナ	1568～1575MHz, DC3～5V コード長 1.9m, SMA オスプラグ




---

内部を覗く

1. 上カバーを留めているネジ×4本を外すと上カバーが外れます。

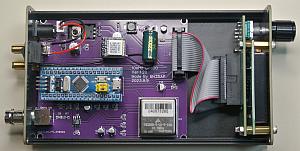

   • 部品点数は少なくスッキリしています。 右の写真をクリックすると大きな写真を表示できます。


   • [GPSDO 基板] [操作基板] [LCD] の3つで構成します。


2. GPSDO 基板


   • 基板バージョンは [10MHz GPSADO Ver:1.20 / Made By BH3SAP / 2023.9.9] でした。


   • 以下の IC またはモジュールが使われていました。



     部品番号	メーカ	型式	機能
     U1	STM	L7805CV	+5V Voltage Regulator
     U2	STM	BluePill	ARM Based MCU STM32F103C8T6 Minimum Development Board
     U3	BOWEI	OX256B-T-LU-V-10M	10MHz OCXO
     U5	TI	OPA692	Wideband, Fixed Gain Video BUFFER AMPLIFIER With Disable
     GPS	HZKM	ATGM336H-5N	BDS/GNSS Whole Constellation Positioning And Navigation Module




---

使ってみました

1. デザイン

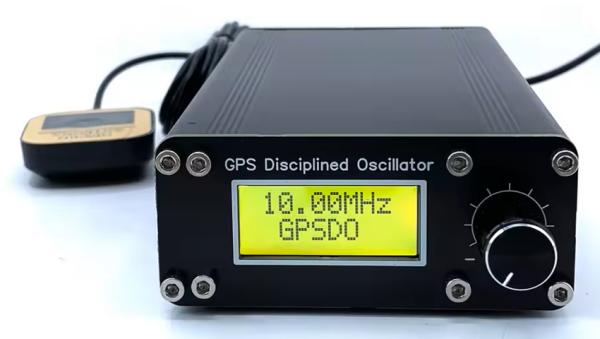

   • 筐体は黒い梨地アルミケースで質感があります。


   • サイズは 88×38×150mm (突起物除く) でコンパクトです。


   • 小さいながらも 376g と重みも感じます。


   • フロントとリアパネルはプリント板でできています。 文字はシルク印刷です。


   • ディスプレイは黄色バックライト付 LCD で、コントラストが良く見やすいです。


   • ゴム足が付いており、安定に設置できます。


2. GPS 電波の受信


   • DC12V/1A の AC アダプタは付属していないので、自分で準備する必要があります。


   • GPS アンテナと AC アダプタを本機に接続して [POWER] スイッチを ON すると GPS 電波の受信を開始します。


     • 安定するまでかなり筐体が熱くなります。 安定しても熱を持ちます。


     • これは異常ではなく、OCXO (Oven Controlled X'tal Oscillator) の発振周波数を安定化するための恒温槽の熱です。


   • 高感度 GPS アンテナなので、窓際に置くだけでも GPS 電波を受信できます。


     • 高確度を期待する場合は360度空が見渡せる屋外に GPS アンテナを設置します。


   • OCXO はウォームアップして安定するまで30分かかります。


     • 更に高確度を期待する場合は数日かかります。


     • ということで、GPSDO というのは24時間365日ずっと電源を入れたまま使うのが正しいです。 NAS と同じ


     • 各機器には 10MHz 出力を分配して機器間で同じクロックを共有します。


3. GPSDO は超正確なマスタークロックを発生するだけの装置


   • マスタークロック発生装置ですから、デジタルオーディオや測定器や無線機器の基準クロックとして使います。


     • 従って GPSDO だけでは使うことができず、何の役にも立ちません。


   • 10MHz 基準クロック入力がある機器に接続して使います。


     • 安物周波数カウンタが超高精度機に変身します。 安物業務 CD プレーヤが超高精度機に変身します。



---

ドキュメントなど

1. ドキュメント


   • BH3SAP GPSDO User Manual ・・・ 英文のオリジナルマニュアル


   • BH3SAP GPSDO 取扱説明書 ・・・ 筆者が日本語に翻訳。 きっと間違っているので保証なし。 あくまで参考。


2. BH3SAP GPSDO フォーラム


   • 10MHz GPSDO by "BH3SAP" ・・・ 有益な情報が得られる


3. 代替ファームウェア公開サイト


   • dankar/gpsdo-fw ・・・ メニューで表示できる内容などが増えている、解説あり



---
