FeelTech FY-3200S-24M

FeelTech FY-3200S-24M をゲット！

2023年3月5日、 FeelTech FY-3200S-24M (FY-3224S と表記されることもあり) が到着しました。 AliExpress で送料税込7,814円でした。

2月28日に発注して3月5日の到着です。 5日間で着いたので、輸入としてはかなり早いほうです。

24MHz DDS Function Generator です。

スイープ機能と周波数カウンタ (100MHz) 機能もあります。

正弦波/三角波/方形波 (矩形波)/ノコギリ波/パルス/ホワイトノイズなどの信号を生成できます。

---

使ってみました

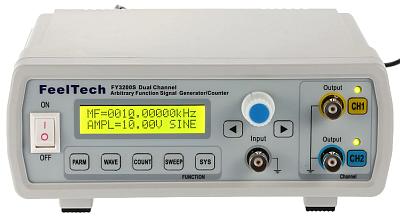

1. デザイン


   • 180(W)×70(H)×190(D)mm / 577g と軽量コンパクトです。


   • 測定器らしい顔をしています。 ファンレスなので静かです。


   • ディスプレイはバックライトされた LCD でみやすいです。


   • 青色の調整ノブを回すとピッピッという音が出て、回している感じがします。


2. 0Hz～24MHz の波形を生成できるファンクションジェネレータ


   • サイン波は 0Hz～24MHz の範囲で出力できます。


   • サイン波以外は 0Hz～6MHz の範囲で出力できます。


   • メモリに任意波形を定義して出力する機能もあります。


   • サイン波以外は 6MHz 以上での本当に出力されないのか試してみると、出力されました。


     • 出力できるが、波形のスペックを保証しないということでしょう。


3. DDS (Direct Digital Synthesizer) 方式


   • DDS とはディジタル直接合成発振器のことで、メモリに波形データを記憶し、このデータを元に D/A 変換して任意波形を得ます。


   • FY-3200S-24M の DDS の性能は [12bits] [250MSa/s] と十分です。


   • アナログ方式に比べて非常に正確な周波数を出力することができます。


   • ユーザがメモリの波形データを定義して、任意波形を合成し出力することができます。


4. デュアル出力


   • [CH1] [CH2] 出力端子に別々に定義した信号を出力することができます。


5. その他の機能


   • スイープ機能と周波数カウンタ (100MHz) 機能もあります。


6. リアパネル


   • AC 入力端子はメガネ型で AC85～260V の幅広い電圧に対応します。


     • 電源内蔵で、邪魔っけな AC アダプタが不要なのがありがたいです。


   • 2個ある BNC 端子は TTL/CMOS 出力です。


   • USB 端子とパソコンを接続すると、パソコンからはシリアルポートとして認識されます。


7. 操作パネル


   • MF： Main Frequency / SF: Sub Frequency





8. 付属品

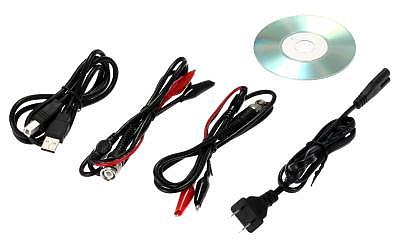

   • 付属品は右の写真の通りです。 オールインワンです。


   • 電源コードのプラグは EU 仕様になっているので日本では使えません。


     • 別途、日本仕様のメガネ型電源コードを準備する必要があります。


     • 日本仕様のメガネ型電源コードは簡単に入手できるでしょう。


9. 総評


   • 正確な周波数の任意波形を出力できるので、実験に重宝します。


   • 操作が簡単で表示もシンプルですが、これで十分です。


   • ファンクションジェネレータというと低周波用途のイメージがありますが ・・・


     • サイン波は 24MHz まで出力できるので [AM チューナの調整] [FM IF (10.7MHz) 調整] にも使えます。


     • FM チューナの調整では、SCA 帯域の周波数 (67kHz/76kHz) を出力してキャンセラ調整もできます。


   • サイン波の高調波歪率は 0.8% 程度なので、オーディオアンプの歪率測定は辛いです。 ラジカセの類なら大丈夫です。


   • スイープ機能があるので、アンプの周波数特性ならオシロスコープと組み合わせてリアル観測できます。


   • 激安の測定器なのに使い物になります。 世界中で使われています。 日本での評価が見当たりません、なぜ？？？



---

仕様など

1. ドキュメント


   • FY-3200S User's Manual


   • FY-3200S ドキュメントパック ・・・ マニュアル、校正方法、サポートソフト、ドライバソフト、ソース など


2. レビュー記事


   • FY3200S function generator tested


   • Feeltech FY3200S Signal Generator


   • #274 Feeltech FY3200S


3. 仕様



   Frequency Parameters
   Frequency	Range	0Hz~24MHz (Sine Wave) 0Hz~6MHz (Other Waveform)
   	Min. Resolution	10mHz (0.01Hz)
   	Accuracy	±5×10-6
   	Stability	±2×10-6/3 Hours
   Phase	Adjustment Range	0～359°
   	Resolution	1°
   Waveform Types
   Types	[Sine] [Triangle] [Square] [Sawtooth] [Pulse] [Lorentz Pulse] [Multi-tone] [Random Noise] [Electrocardiogram] [Trapezoidal Pulse] [Symplectic Pulse] [Narrow Pulse] [Gaussian White Noise] [Amplitude Modulated Waveform] [Frequency Modulated Waveform] [User Defined Waveform]
   Sine Wave	Harmonic Distortion	≦0.8% (Referent Frequency 1kHz)
   Square Wave	Rise/Fall Time	≦20ns (Referent Frequency 100kHz, 10Vpp)
   	Overshoot	≦7.5%
   	Duty Cycle	0.1～99.9%
   Sawtooth Wave	Linearity	≧98% (0.01Hz~10kHz)
   Pulse Wave	Pulse Width Adjusting Range	10ns～1s
   	Rise/Fall Time	≦20ns
   TTL Output	Level Amplitude	>3Vpp
   	Fan-out	>20 TTL Load
   	Rise/Fall Time	≦20ns
   CMOS Output	Low Level	<0.3V
   	High Level	1～10V
   	Level Rise/Down Time	≦20ns
   Waveform Output
   Output	Impedance	50Ω (±10%) (Typical)
   	Amplitude	≧20Vpp (No Load)
   	Protection	All signals output can work above 60s under the condition of load short circuit
   DC Offset	Adjustment Range	±10V
   	Resolution	0.1V
   External Measurements
   Frequency Measuring Range		GATE-TIME=1S 1Hz～100MHz
   Input Voltage Range		1～20Vpp
   Counting Range		0～4294967295
   Periodic Measurement		20ns Resolution, the Max. Measurable 20s
   Scanning Function
   Scan Mode		Linear Sweep, Logarithm Sweep
   Scan Object		Frequency
   Scan Time		1～999s/step
   Frequency Setting Range		Start Point and End Point can be set arbitrarily
   Frequency Scan Range		It is determined by the sweep parameter settings
   General Parameters
   Memory	Quantity	20
   	Location	M00～19 (M01 for default value)
   Interface	Interface Mode	Using USB to Serial Interface
   	Communication Speed	9600bps
   	Protocol	Command Line Mode, Protocol Complete Open
   Power Supply	Voltage Range	AC85～260V
   Display	Type	LCD 1602 Display
   Environment	Temperature	0~40℃
   	Humidity	<80%
   Size		180(W)×70(H)×190(D)mm
   Weight		577g




   Package List
   Item	Qty	Remarks
   Function Signal Generator	1
   USB Cable	1
   Power Plug	1
   BNC Clips Cable	2
   CD	1	The CD contains soft copy of the manual.




---
