KENWOOD KT-7020 (3号機)

KENWOOD KT-7020 (3号機) が到着

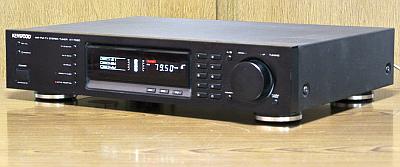

2024年1月18日、横浜市の H さんから KENWOOD KT-7020 の修理依頼品が到着しました。

---

外観＆動作チェック

1. 修理依頼者のコメント


   • 2009年頃にヤフオクで入手したものです。 KENWOOD で再調整してもらって愛用していました。


   • 普段ずっと電源を入れっぱなしで、時々 FM エアチェックなどをしていました。


   • 正月になぜか魔がさして電源を切ったところ、再度電源が入らなくなってしまいました。


   • KENWOOD に電話したら「対応期限を過ぎているので点検できません」と、けんもほろろに断わられショックでした。


2. 外観チェック


   • 製造シリアル番号は [00100422] で、電源コードの製造マーキングより [1989年製造品] とわかりました。


   • [純正 AM ループアンテナ] の添付はありませんでした。


   • フロントパネルの天板への折り返し部などに数本の線キズがあります。


   • 天板にはこの上に乗せられていたであろう機器の足形が薄っすらとあります。


   • そう目立たないですが、天板のフロント最前部の左右上側が変形しています。


   • 上記以外はそう問題はなく、全体として綺麗なほうです。


3. 電源 ON してチェック


   • [POWER] スイッチを ON にしてもディスプレイは点かず、電源が入らないようです。


   • これ以上チェックできません。 まずは電源が入るよう修理しないといけません。


4. カバーを開けてチェック


   • 内部は綺麗で、目視で劣化とわかる部品は見当たりません。



---

リペア (その1)：[POWER] スイッチを ON にしても電源が入らない

1. 原因調査


   • まずは [本当に電源が入らないのか] [FL ディスプレイが点かないのか] を切り分けるため、電源回路の電圧を測定しました。


     • 結果は以下で、[J159] がやや高いかなという程度で正常に電圧が出ていました。


     • 電源は入っているが、FL ディスプレイが点かないとわかりました。



     VP	標準電圧	実測電圧	判定	備考
     J15	+14.5V	+14.6V	〇	Q55-E	[POWER] スイッチ OFF で 0V になる
     J256	-12.9V	-13.1V	〇	Q56-E
     J16	+27.8V	+28.6V	〇	Q58-E
     J135	+4.9V	-4.91V	〇	Q60-E
     J157	-16.7V	-16.1V	〇	Q61-E
     J159	+5.6V	+5.79V	〇	IC23-OUT	[POWER] スイッチ OFF でも AC プラグが コンセントにささっていると常に電圧が出ている

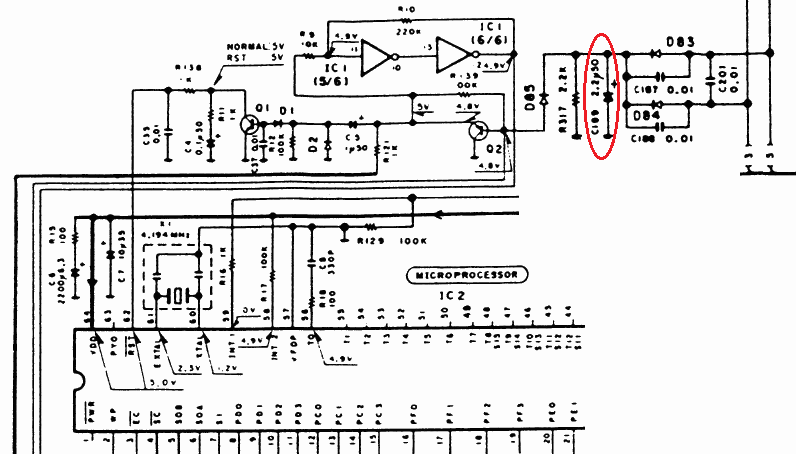

   • FL ディスプレイを ON/OFF するのは以下の回路図の [IC2] MCU です。


     • MCU の 64pin には +5V が加圧されており正常に正常に電圧供給されています。


   • MCU の 62pin の電圧がおかしい！


     • このピンは /RESET 入力なので、ここが +5V にならないと MCU が動作しません。


     • [POWER] スイッチ OFF の時に +5V となって MCU が動作し、ON の時に OV になって MCU がリセット停止するという、おかしなことになっています。


     • [POWER] スイッチが ON/OFF どちらでも +5V が正しいです。


     • こうなると、MCU へのリセット回路が故障していることになります。


   • 最終的に回路図で赤〇で囲んだ [C189] 2.2uF/50V 電解コンデンサの容量抜け が原因と判明しました。




2. 修理


   • 以下のリストのように [C189] 電解コンデンサを交換しました。

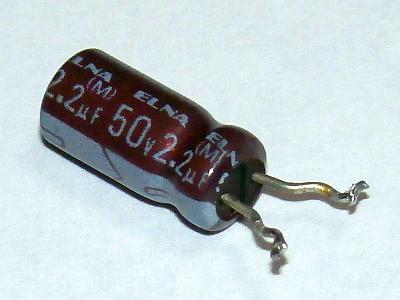

     • 右の写真は故障していた [C189] です。


     • 容量は [2.2uF]→[3.3uF] と少し上げて余裕を持たせるようにしました。


     • 耐温度は [85℃]→[105℃] と上げて信頼性をアップさせました。



     基板	部品番号	交換前	交換後
     チューナ基板	C189	2.2uF/50V (85℃)	3.3uF/50V (105℃)



3. 動作確認


   • [POWER] スイッチ ON/OFF で電源入切できるようになりました。 直りました！！！


   • 電源が入ったので、各種ボタン操作・ディスプレイ・受信が正常なことを確認できました。



---

リペア (その2)：リアパネルの端子類のハンダクラック対策

1. リアパネルの端子類はハンダクラックしやすい


   • ハンダクラックする箇所は端子類のリードと基板のハンダ付け部分です。


   • リアパネルと基板の2方向から常にストレスを受けるのでクラックするのです。


2. 対策 ・・・ 予防保守


   • [FM 75Ω] [UHF 300Ω] [VHF 75Ω] [AM] [OUTPUT] 端子のリードと基板のハンダ付け部分を補修ハンダ付けしました。


     • 現在では UHF/VHF で受信できる放送はやっていないのですが ・・・


3. その他

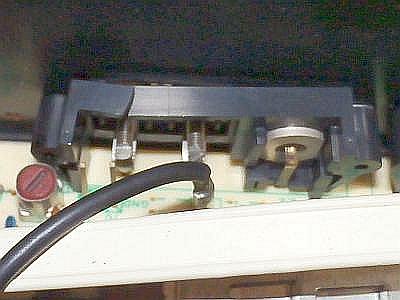

   • 作業中に右の写真のように AM アンテナ端子のプラスチック枠がひび割れしているのに気が付きました。


     • これはどうしようもないので放置です。 使えない訳ではありません。



---

リペア (その3)：天板の左右上側が変形している

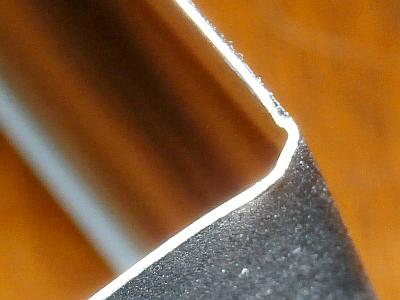

• 右の写真は天板の右上部分の変形です。 左上部分も同様に変形していました。


• 天板を外したり取り付ける際に、やり方が悪いとエッジが変形します。


• 板金補修にて目立たない程度に回復しました。


• 天板が薄くて軟なことが幸いしたのです。



---

再調整

1. 電圧チェック (VP)


   • 修理後に新たに実測しました。 以下のように良好でした。


   • 修理前にやや高いと思われた [J159] の電圧は普通に正常になりました。



     VP	標準電圧	実測電圧	判定	備考
     J15	+14.5V	+14.6V	〇	Q55-E	[POWER] スイッチ OFF で 0V になる
     J256	-12.9V	-13.0V	〇	Q56-E
     J16	+27.8V	+28.4V	〇	Q58-E
     J135	+4.9V	-5.00V	〇	Q60-E
     J157	-16.7V	-16.4V	〇	Q61-E
     J159	+5.6V	+5.62V	〇	IC23-OUT	[POWER] スイッチ OFF でも AC プラグが コンセントにささっていると常に電圧が出ている



2. FM/AM 受信部の調整


   • KT-7020 (1号機) に記載の手順で再調整しました。


3. 調整結果


   • FM 受信部


     • やはり、あちこち調整ズレがありましたが、全て規定内に入りました。


     • 再調整にて、ステレオセパレーションや高調波歪率などが大きく改善し、素晴らしく良い音になりました。



     項目	IF BAND	stereo/mono	L	R	単位
     ステレオセパレーション (1kHz)	WIDE	stereo	70	70	dB
     	NARROW		26	27	dB
     高調波歪率 (1kHz)	WIDE	mono	0.0037		%
     		stereo	0.0042		%
     	NARROW	mono	0.15		%
     		stereo	0.15		%
     パイロット信号キャリアリーク	WIDE	stereo	-84	-69	dB
     オーディオ出力レベル偏差	WIDE	mono	0	0	dB
     REC CAL	WIDE	mono	398.4		Hz
     			-8.5		dB



   • AM 受信部


     • [純正 AM ループアンテナ] が添付されなかったので、IF 調整だけ実施しました。



---

使ってみました

1. デザイン


   • フロントパネルがヘアラインアルミ材なので質感があります。


   • [TUNING] ノブもアルミ材で質感があります。


   • 天板など、鉄板の厚みが薄く剛性不足です。 弱そうな筐体です。 この上に他の機器を乗せないほうがよいです。


   • 操作ボタン構造がコストダウンされており、ボタン操作が重くてぎこちないです。


   • FM アンテナ入力は F 端子になっていて、妨害電波が混入しにくいです。


   • シグナル強度表示のバーが3本あって、アナログ式の中点メーターのシミュレーションをやっています。


   • プリセットメモリは A1～A0 + B1～B0 の合計20局あります。 これだけあれば、まず十分です。


2. 感度や音質


   • 音は間違いなく良いです。 受信性能も良いです。 お奨めできる機種です。


   • D-3300T, KT-1100D, KT-V990 系統を継承する正統派のチューナ で、受信性能や音質もほとんど変わらないです。


   • しかも、中古価格は D-3300T や KT-1100D よりかなり安いのでお買い得です。



---
