KENWOOD KT-V990 (6号機)

KENWOOD KT-V990 (6号機) が到着

2024年4月9日、高知市の Y さんより KENWOOD KT-V990 の再調整依頼品が到着しました。

再調整だけの依頼なので、それ以外はやりません。

触っていて気付いたことはコメントします。 おそらく、再調整依頼者で対処できるのだろうと思います。

---

程度＆動作チェック

1. 再調整依頼者のコメント


   • KT-V990 の FM 部のみの調整をお願いしたいのです。


   • 一応動作上は問題ないのですがひずみとセパレーションが今一つです。

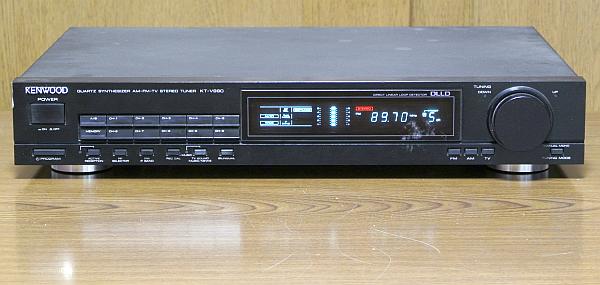

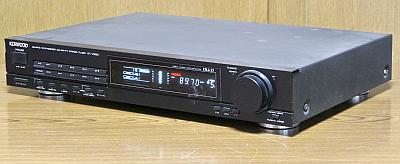

2. 外観


   • 製造シリアル番号は [71001801] で、電源コードの製造マーキングより [1987年製造品] とわかりました。


   • [純正 AM ループアンテナ] は添付されていませんでした。


   • [POWER] スイッチのすぐ左にあるフロントパネルがかなりヘコんでいます。 過去に落下事故があったのかもしれません。


   • 上記以外は多少汚れはあるものの、そう問題はないです。


   • [TUNING] ノブの動きがかなり硬いです。 グリスの固着と思います。 手直しされたほうがよいです。


   • フロントパネルの上側に遊びがあって天板がうまくかみ合っていません。 手直しされたほうがよいです。


   • 天板をサイドから留めるネジの1本が非純正品に交換されています。


3. 電源 ON してチェック


   • 電源は問題なく入り、ディスプレイは良好、ボタン操作は正常です。


   • FM 受信


     • [STEREO] 表示が出てステレオ受信できます。 周波数ズレはないです。


     • [REC CAL] ボタンで正常にテスト音が出ます。


     • 以上より大きな問題はなさそうなので、現在のオーディオ性能を測定してみました。


       • この機種としてはステレオセパレーションも高調波歪率もかなり悪いです。



       項目	IF BAND	stereo/mono	L	R	単位
       ステレオセパレーション (1kHz)	WIDE	stereo	22	24	dB
       高調波歪率 (1kHz)	WIDE	mono	0.49		%
       		stereo	0.49		%
       パイロット信号キャリアリーク	WIDE	stereo	-76	-63	dB



   • AM 受信


     • [純正 AM ループアンテナ] が添付されていなかったので、手持ちの純正でないループアンテナでチェックしました。


     • 感度よく受信でき、こちらも問題なさそうです。


   • TV 受信


     • もう地上アナログテレビは消滅したので、チェックしていません。


4. カバーを開けてチェック


   • フロントパネルの上側に遊びがある原因がわかりました。


     • フロントパネルと内部のプラスチック枠のラッチが留まっていないのです。 手直しされたほうがよいです。


   • 内部は綺麗で目視でわかる劣化部品はなさそうです。


   • 黒のフラットケーブルの表面がネチャネチャしています。 これはやむを得ないです。



---

再調整

1. FM/AM 受信部の調整


   • KT-V990 (1号機) に記載の手順で調整しました。


   • TV は地上アナログ放送が終了しているので調整していません。


2. 調整結果


   • FM 受信


     • FM フロントエンドのトリマコンデンサ [TC1] が劣化していました。 容量変化が連続ではありません。


       • とりあえず、 エレクトロニッククリーナ で洗浄して仮に直りましたが、いつまでもつかわかりません。


       • 交換したほうがよいです。 交換した場合は FM フロントエンドを調整をし直しする必要があります。


       • なお、この機種は点検用裏蓋がないのでトリマコンデンサをピンポイントで交換することができません。 一旦、基板を取り外すしかなく、この時、意図せず調整ポイントを触ってしまうことがあり得ます。 こうなると、全体の調整をし直しする必要があります。


     • フロントエンドの RF トラッキング調整が大きくズレていました。 再調整でかなり感度が上がりました。


     • PLL 検波で少しズレがありました。 再調整で規定内に収まりました。


     • ステレオセパレーションはかなり改善しましたが、やはりこの機種にしては低いです。


       • 40dB はあるのでステレオ感はあります。


     • 高調波歪率は大きく改善しました。



       項目	IF BAND	stereo/mono	L	R	単位
       ステレオセパレーション (1kHz)	WIDE	stereo	42	42	dB
       	NARROW		26	26	dB
       高調波歪率 (1kHz)	WIDE	mono	0.0094		%
       		stereo	0.017		%
       	NARROW	mono	0.13		%
       		stereo	0.18		%
       パイロット信号キャリアリーク	WIDE	stereo	-88	-68	dB
       オーディオ出力レベル偏差	WIDE	mono	0	+0.05	dB
       REC CAL 信号	WIDE	mono	398.4		Hz
       			-7.9		dB



   • AM 受信


     • [純正 AM ループアンテナ] の添付が無かったので、IF 調整だけ実施しました。



---

使ってみました

1. デザイン


   • フロントパネルは厚いヘヤラインアルミ材が使われ質感があります。


   • ボタン類がうまく整理されており、スッキリ感があります。


2. 感度や音質


   • FM の感度は良いです。 この機種にしてはステレオセパレーションが低い結果となりましたが、到着時よりははるかに良くなりました。


   • 音質も到着時より大きく向上しました。 普通に使えるレベルです。


   • AM の感度や音は普通です。



---
