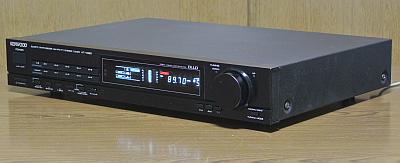

KENWOOD KT-V990 (9号機)

KENWOOD KT-V990 (9号機) をゲット！

2024年5月24日、東京都中央区の O さんより KENWOOD KT-V990 を研究用に寄贈いただきました。 O さんの自家配送でした。

---

程度＆動作チェック

1. 寄贈者のコメント


   • ネットオークションにていろいろ入手したものの一部なので通電はしていますが履歴、素性等は不明です。


   • 修理後の販売や部品取り等ご自由にお使いください。


2. 外観


   • 製造シリアル番号は [80300323] で、電源コードの製造マーキングより [1987年製造品] とわかりました。


   • [純正 AM ループアンテナ] は添付されていませんでした。


   • フロントパネルは綺麗ですが、天板への折り返しエッジに僅かなアルマイトハゲがあります。


   • リアパネルは綺麗ですが、端子類には使用に問題ない程度の白いサビがあります。


   • 天板と底板は綺麗で特に問題ないです。 底板に付いている4個の脚も綺麗です。


   • 以上を総合して全体的にはかなり状態は良いです。 フロントパネルのハゲは補修塗りで目立たなくなりそうです。


3. 電源 ON してチェック


   • 電源は問題なく入り、ディスプレイは明るく新品同様な良好な輝度があります。


   • 少しチャタリングを感じる操作ボタンもありますが問題なく反応します。


   • [REC CAL] ボタンで正常にテスト音が出ます。 プリセットは消えて初期状態になっていました。


   • FM 受信


     • 周波数ズレはなく [STEREO] 表示が出て良好な音が出ます。


     • 動作するので、到着時のままオーディオ性能の一部を測定してみました。


     • ステレオセパレーションが大きく落ち込んでいます。 これ以外の数値は問題ありません。



       項目	IF BAND	stereo/mono	L	R	単位
       ステレオセパレーション (1kHz)	WIDE	stereo	25	25	dB
       高調波歪率 (1kHz)	WIDE	mono	0.052		%
       		stereo	0.052		%
       パイロット信号キャリアリーク	WIDE	stereo	-75	-65	dB



   • AM 受信

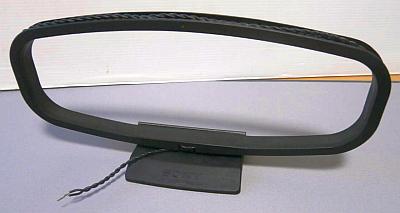

     • [純正 AM ループアンテナ] が付属していなかったので、右の写真の筆者が標準にしているループアンテナを接続してチェックしました。


       • SONY ST-SA5ES などの大型ループアンテナです。 中古市場によく出ています。 横幅 28cm、高さ 12cm くらいのサイズです。


     • このアンテナとの相性は良く S メータが振れて良好に受信できます。


     • AM は問題ないようです。


   • TV 受信


     • もう地上アナログテレビは消滅したので、チェックしていません。


4. カバーを開けてチェック


   • 内部は綺麗で目視でわかる劣化部品はなさそうです。



---

リペア (その1)：プリセットメモリのバックアップ部品交換

1. 概要

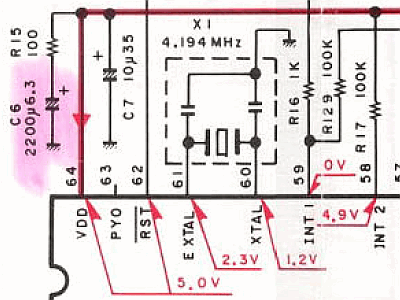

   • 右の回路は [ディスプレイ基板] のメモリバックアップ部分です。


   • [C6] 2200uF/6.3V 電解コンデンサでメモリをバックアップします。


   • [C7] 10uF/35V 電解コンデンサは MCU 電源バイパス用です。


   • [C6] [C7] はそろそろ寿命で、もっと性能の良いコンデンサに交換します。


2. 部品交換


   • 部品交換リストは以下です。


   • [C6] は [電解コンデンサ]→[電気二重層コンデンサ] にして大容量化しました。


   • [C7] は [電解コンデンサ]→[積層セラミックコンデンサ] にして高性能化しました。



     部品番号	交換前	交換後	備考
     C6	2200uF/6.3V (電解コンデンサ)	0.22F/5.5V (電気二重層コンデンサ)	静電容量が100倍になる
     C7	10uF/35V (電解コンデンサ)	10uF/25V (積層セラミックコンデンサ)	積層セラミックコンデンサは 無極性、かつ ESR が低く優秀

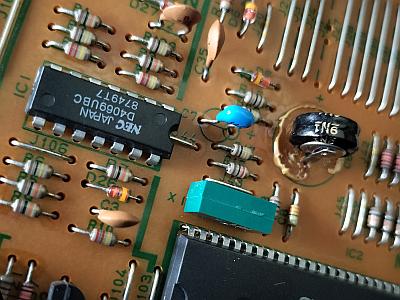

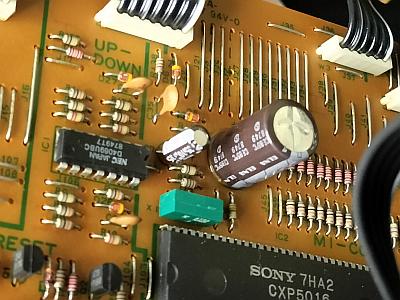

   • 左の写真は部品交換前で、茶色い円筒形の部品が [C6] [C7] です。 右の写真は部品交換後です。

     　


3. 修理後の動作確認


   • プリセットできることと、電源コードを抜いてもプリセットが消えないことを確認しました。


4. コメント


   • 取扱説明書によるとバックアップ保証期間は3日となっています。 ([C6] が 2200uF の時です。)


   • 今回 [C6] が100倍になったので、メモリ保持時間は計算上 3日間×100倍＝300日 (10ヶ月) になるはずです。


   • しかし、電気二重層コンデンサの自己放電もあるので数ヶ月でしょう。



---

リペア (その2)：その他

1. フロントパネルの天板への折り返しエッジに僅かなアルマイトハゲがある


   • ごく僅かなので塗装ではなく、黒の油性マジックペンで化粧しました。 これで十分綺麗になりました。。


   • 使っていくうちに化粧が禿げたら再化粧すればよいです。 誰でもできます。



---

再調整

1. FM/AM 受信部の調整


   • KT-V990 (1号機) に記載の手順で調整しました。 TV は地上アナログ放送が終了しているので調整していません。


2. 調整結果


   • FM 受信


     • FM 同調点調整が大きくズレていました。 再調整で規定内に入りました。


     • FM フロントエンドのトラッキング調整で感度が 40% 上がりました。


     • PLL 検波調整が大きくズレていました。 再調整で規定内に入りました。


     • 到着時には大きく落ち込んでいたステレオセパレーションが再調整により蘇りました。


     • 以下のように素晴らしい特性になり、音の解像度が上がりました。 やはり KT-V990 は 隠れた名器 です。



       項目	IF BAND	stereo/mono	L	R	単位
       ステレオセパレーション (1kHz)	WIDE	stereo	70	70	dB
       	NARROW		26	26	dB
       高調波歪率 (1kHz)	WIDE	mono	0.011		%
       		stereo	0.011		%
       	NARROW	mono	0.15		%
       		stereo	0.17		%
       パイロット信号キャリアリーク	WIDE	stereo	-83	-74	dB
       オーディオ出力レベル偏差	WIDE	mono	0	-0.02	dB
       REC CAL 信号	WIDE	mono	375		Hz
       			-8.6		dB



   • AM 受信


     • [純正 AM ループアンテナ] の添付がなかったので、IF 調整だけとしました。 元々良好だったので、これで十分でしょう。


     • 到着時より受信良好だったのでこれでよいかと。 どうせ 2028年で AM 放送はほぼ消滅 します。


     • KT-V990 は TV/FM/AM バンドが受信できますが、FM しか使えなくなります。 時代の流れなのかな。


     • AM 放送が消滅しても 周波数コンバータ を製作すれば、FM に移行した AM 放送が ワイド FM で受信できます。



---

使ってみました

1. 修理＆再調整が終わって


   • 外観もそこそこ綺麗だし大きな問題もなかったのでスンナリ纏まりました。


   • 再調整で素晴らしい性能に蘇りました。 音も到着時より格段に良くなりました。


2. デザイン


   • 精悍なスタイルに惚れ惚れします。 薄型でシャープな感じがします。


   • フロントパネルは厚いヘヤラインアルミ材が使われ質感があります。


   • ボタン類がうまく整理されており、スッキリ感があります。


3. 感度や音質


   • FM の感度は良いです。 高音域がシャッキとした音質で、 ハッとするような素晴らしくクリアな音 です。


   • AM の感度や音は普通です。



---
