ONKYO Integra T-417 (2号機) をゲット！

2025年7月22日、静岡県浜松市の O さんから ONKYO Integra T-417 を研究用に寄贈いただきました。

7連バリコン採用の FM 専用機 です。当時流行りの3メータ式です。定価は65,000円です。

バリコン式ですが、 QUARTZ LOCK で放送局の周波数に水晶発振器の精度でピッタリ合うのが特長です。

程度＆動作チェック

修理依頼者のコメント
- 7連バリコン FM 専用機の音を聴いてみたくて購入しました。
- 受信出来ますが受信周波数が 0.3MHz ほどズレており、たまにしかステレオで受信できません。
外観チェック
- 製造シリアル番号は [80061885] で、電源コードの製造マーキングより [1980年製造品] とわかりました。
- フロントパネルに汚れはありますが、正面はキズは僅かで綺麗です。天板への折り返し部分にキズ・スレがあります。
- フロントパネルにある四角いスイッチトップにサビが出ています。指針の塗装がハゲています。
- リアパネル自体は良好ですが、端子類にかなりサビが出ています。
- 天板は汚れ、目立つ線キズがあります。ヘコミなどの致命的な変形がないのが幸いです。
- 底板はクスミがありますが問題ありません。
電源 ON してチェック
- 問題なく電源が入りました。ダイヤル照明はすごく美しいです。
- 各スイッチは正常に動作します。 S メータの振れは (筆者の環境で) 80% 程度です。少し感度落ちしているかも。
- FM 受信しますが [STEREO] ランプが点灯しませんがステレオ感があります。おそらくランプ切れでしょう。
- 音は良いです。クォーツロックの動作も正常です。
- ダイヤスルケールとの周波数ズレは -0.5MHz 程度あります。 89.7MHz の放送が 89.2MHz 辺りで受信
- [TUNING] を回してみてバックラッシュは感じず良い状態です。
カバーを開けてチェック
- [C227] 1000uF/16V 電解コンデンサが液漏れしています。交換が必要です。
- 基板は綺麗で上記以外で劣化とわかる部品は見当たりません。良い状態です。
チェック結果総合
- 外観に問題はありますが、電気的にはかなり良好な状態と思います。復活させないとかわいそうです。
- よってリペアは多少のハード修理だけで、主に外観のクリーニングが主体になりそうです。

リペア (その1)：[C227] 電解コンデンサが液漏れしている

概要
- 電源部に使われている [C227] 1000uF/16V が目視でハッキリと液漏れが確認できます。電源だけに至急交換が必要です。
修理
- 下のリストのように電解コンデンサを交換しました。耐圧と耐熱を上げて信頼性を上げました。

  基板 部品番号 交換前 交換後 備考

  MPX＆電源基板 C227 1000uF/16V (85℃) 1000uF/25V (105℃) 電解コンデンサ
- 左の写真は交換前で、黄〇で囲んだ [C227] のトップに液漏れ跡が見えます。
- 右の写真は交換後です。茶色い電解コンデンサです。

  　
修理後の動作確認
- 特に問題なく良好動作することを確認しました。

リペア (その2)：-0.5MHz 程度の周波数ズレがある

原因
- バリコンの上にハンダ付けされている OSC トリマコンデンサの劣化が原因です。
- OSC トリマコンデンサを回すと容量変化に連続性がありません。こうなると故障です。
修理
- 左の写真は交換前で、赤〇で囲んだのが劣化した OSC トリマコンデンサです。
- 右の写真は交換後で、セラミックトリマコンデンサ 10pF に交換しました。

  　
修理後の動作確認
- 交換後に OSC トリマコンデンサを再調整したらどの周波数でもほぼ周波数ズレがゼロになりました。直りました！
- 同時に (筆者の環境で) 80% しか振れなかった S メータが 90% 以上振れるようになりました。感度落ちも直りました。

リペア (その3)：[STEREO] ランプが点灯しない

原因
- [STEREO] ランプはフィラメントランプです。これが寿命で切れたのです。
交換するフィラメントランプの検討
- 今更フィラメントランプに交換するのは野暮です。 [STEREO] ランプはサクッと LED にしてしまいます。
- ただし、LED 化すると色目がやや変わります。
  - 赤色の [STEREO] ランプの近くに赤色の [LOCKED] ランプがあって違いが目立ちます。 [LOCKED] ランプも LED 化します。
- [LOCKED] [STEREO] ランプの間に緑色の [TUNED] ランプがあり、これも LED 化します。
  - そうすると IF BAND 表示の緑色ランプがあって違いが目立ちます。 IF BAND 表示の緑色ランプも交換しましょう。
- 結局、インディケータランプ×6個の全てを LED 化することにしました。
現状のインディケータランプの照明回路を調査
- 下のように基板のパターンから回路図化しました。
  - LED 化のためにはこの作業が欠かせません。回路図中にある [+B] は +15V、[-B] は -15V です。
- [TUNED] ランプ出力を [MPX＆電源基板] が取り込んでいます。こういう接続は要注意です。
  - フィラメントランプと LED の特性は違うので、おそらく何らかの改造が必要になります。
  - なぜならフィラメントランプは電気的には抵抗ですが、LED はダイオードだからです。
- [TUNED] ランプ以外のフィラメントランプの LED 化は問題なさそうです。

LED 化

使用 LED
- 左の写真の [白色 25000mcd 3mm 砲弾型高輝度 LED] を6本使います。
- 右の写真は新たに付け加えた [QX1] [RX1] 取り付け状態です。基板の裏側です。
　

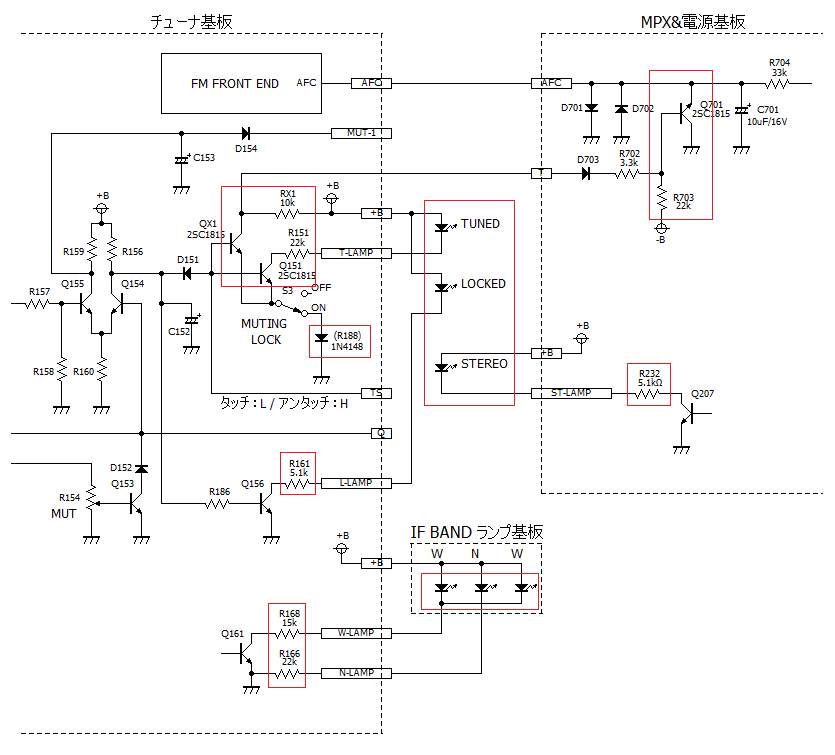

LED 化後の回路
- 回路図で赤枠で囲んだ部品が LED 化改造で定数変更または追加した部品です。
- [QX1] [RX1] を追加しています。
  - これは元の接続だと [TUNED] LED に [MPX＆電源基板] を介して僅かな電流が流れ常に点灯してしまうのです。
  - フィラメントランプは僅かな電流では点灯しませんが、LED は感度が良いので発光してしまうのです。
    - フィラメントランプでは問題かったのが、LED にすることで顕在化するのです。
  - [TUNED] LED 点灯回路と、[MPX＆電源基板] への接続回路を分離して解決しました。

部品交換または追加したリスト

基板	部品番号	交換前	交換後	備考
チューナ基板	QX1	-	2SC1815-GR	追加
	RX1	-	10kΩ	追加
	Q151	2SC945	2SC1815-GR	念のため交換
	R151	120Ω	22kΩ	LED 電流制限抵抗
	R161	220Ω	5.1kΩ
	R166	100Ω	22kΩ
	R168	56Ω	15kΩ
	R188	10Ω	1N4148	LOCKED 検出の確実性改善
MPX＆電源基板	Q701	2SC945	2SC1815-GR	念のため交換
	R703	10kΩ	22kΩ	TUNED 検出の確実性改善
	R232	150Ω	5.1kΩ	LED 電流制限抵抗
-	-	[フィラメントランプ]×6	[白色 LED]×6	LED 化

LED 化完成
- 色目は、オリジナルの赤色よりもっと明るい赤色に、オリジナルの緑色から青緑色になりました。
- 今回の LED 化はインディケータのみで [周波数ダイヤル] [メータ] の照明はフィラメントランプのままです。ハイブリッドです。
- フィラメントランプの時は 8V/0.15A が6個ですから 8V×0.15A×6個＝7.2W 電力消費していましたが、LED 化は 0.1W 以下です。

リペア (その4)：バリコン軸に緑青サビが出ている

右の写真は8箇所あるバリコン軸受けの一部です
- 軸と軸受板に緑色に見える部分があります。これが緑青サビです。
サビは絶縁物なので接触不良となり、以下の現象が出ます
- 周波数の低い辺りで指針を動かすとゴソゴソという雑音が出る。
- 感度が落ちたり、受信が不安定になったりする。
以下のようにバリコン軸の接触回復作業をしました。
1. エレクトロニッククリーナを軸受けに噴射し何度もバリコン羽を動かすと緑青サビが湧き出てきます。
2. 湧き出た緑青サビを爪楊枝で丹念に落とします。
3. [1] と [2] を何度も何度も繰り返します。
4. 仕上げに、軸受けに CRC 5-56 を塗布して防錆処置します。
大量の緑青サビが除去できました。
- 7連バリコンなので結構手間がかかりましたが、以上で回復しました。

リペア (その5)：外観などのクリーニングや補修・・・かなり時間がかかりました

フロントパネルに汚れがあり、四角いスイッチトップにサビが出ている
- フロンパネルを外してクリーニング
  - 文字のない部分は無水アルコールで、文字がある部分はリンレイ NEW プロインパクト中性でクリーニングしました。
- 四角いスイッチトップのサビ取りをしました。緑青サビがかなり落ちました。
- フロントパネル内外の清掃
  - 特に透明パネルの汚れがスッキリ取れ美しい輝きが蘇りました。
- 到着時はやや汚い感じもあったフロントパネルが並の中古程度になりました。
指針の塗装がハゲている
- 指針をじっくり観察するとハゲではなく日焼けで色が薄くなったようです。
- 指針裏側の日焼けしていない塗装よりオリジナルはオレンジ色とわかりました。
- 水性エナメル塗料オレンジ色で補修塗りして直りました。
リアパネルの端子類にかなりサビが出ている
- ピカール液でマイクロ研磨して端子に輝きが蘇りました。
- 研磨後に CRC5-56 を少量塗布とダスト端子カバーを取り付けて防錆処置しました。
天板に汚れと目立つ線キズがある
- 天板をリンレイ NEW プロインパクト中性でクリーニングしました。
- クリーニング後にジャパンワックス仕上げしました。
- ピカッとした艶が出て状態がかなり改善しました。キズは直せないのですがこの艶でご勘弁を。
- 天板部分はラックに入れれば見えないのですが、完全に直したいと思ったら再塗装よりラッピングシートがよいと思います。

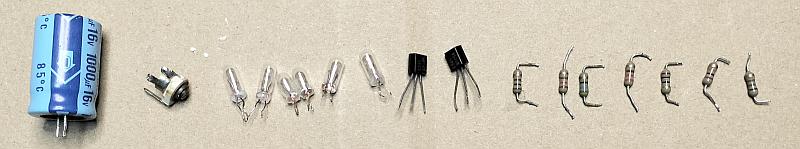

交換前に基板に実装されていた部品の記念撮影

故障または改造により取り外した古い部品です。今までご苦労さまでした。
左から [電解コンデンサ] [トリマコンデンサ] [フィラメントランプ×6個] [トランジスタ×2本] [抵抗×7本] です。

再調整

電圧チェック (VP)

実測値は以下のように良好でした。

基板	VP	標準電圧	実測電圧	判定	備考
MPX＆電源基板	[Q901]-OUT	+15V	+14.5V	〇	[Q901] は 7815 レギュレータ IC
MPX＆電源基板	[Q902]-E	-15V	-14.6V	〇	[Q902] はトランジスタ

FM 受信部の調整
- T-417 (1号機) に記載の手順で再調整しました。

調整結果

トラッキング調整の結果、周波数読み取り値はかなり良好になりました。バリコンの精度が良いです。
- [78～88MHz 間では ±0.03MHz 以内] とほぼ指針の指す周波数は正確です。
- 両端の [76MHz で -0.06MHz] [90MHz で +0.06MHz] のズレとなりました。
- 両端はバリコンの構造上どうしてもズレが大きくなるのはやむを得ないですが、それでも ±0.1MHz 以内と優秀です。
25dBuV 以上でで MUTING 解除、57dBuV 以上で NOISE REDUCTION 解除になるよう設定しました。

ステレオセパレーションも高調波歪率も良好です。ほぼスペック通りです。

項目	SELECTIVITY	stereo/mono	L	R	単位
ステレオセパレーション (1kHz)	WIDE	stereo	58	60	dB
ステレオセパレーション (1kHz)	NARROW	stereo	31	30	dB
高調波歪率 (1kHz)	WIDE	mono	0.11		%
	WIDE	stereo	0.11		%
	NARROW	mono	0.29		%
	NARROW	stereo	0.29		%
パイロット信号キャリアリーク	WIDE	stereo	-85	-84	dB
オーディオ出力レベル偏差 (1kHz)	WIDE	mono	0	+0.03	dB
AIR CHECK 信号	WIDE	mono	445		Hz
AIR CHECK 信号	WIDE	mono	-6.0		dB

使ってみました

修理＆再調整が終わって
- 到着時はやや汚い感じがあった外観が並の中古状態に蘇って使用に耐える実用機になりました。
- インディケータランプを LED 化したのでクッキリとした綺麗な表示になりました。
- クォーツロックのおかげでピタッと放送局に同調でき気持ちが良いです。
- ダイヤル照明がウットリするほど美しく、7連バリコン採用の FM 専用機で音も良いということで優れた機種です。
デザイン
- ダイヤルスケールが美しく浮かび上がる照明で、ウットリします。
- メータ照明やインディケータ表示とも調和しています。
- 分厚いシルバーのヘアラインアルミのフロントパネル、重厚感のある同調ノブ、メタルトップのスイッチなど、クール感があります。
- リアパネルのアンテナ端子は F 型で妨害雑音が混入しにくいです。
- アンテナ端子が2個あるので1個をワイド FM 対応クリコンに割り当てると、[ANTENNA] スイッチ切換でワイド FM が受信できます。
- オーディオ出力端子の可変側のほうが出力インピーダンスが低い (47Ω) ので、アンプとの接続にはこちらを使うほうがよいです。固定側は 450mV/3kΩ とかなり低いので、こちらはやはり録音機用です。
- RCA 端子や F 端子はむき出しにしておくとサビが乗るので、使わない端子には防塵キャップを被せたほうがよいです。
感度や音質
- 受信感度は良く、クォーツロックで放送局の周波数とピッタリ合ってズレない安心感があります。
- 高音が細めで繊細感があります。レシオ検波らしい良い音です。 T-417 は良い機種です。
