ONKYO Integra T-419 (2号機)

ONKYO Integra T-419 (2号機) が到着

2025年8月14日、埼玉県富士見市の T さんから ONKYO Integra T-419 の修理依頼品が到着しました。 この写真は照明をオール LED 化後です。

7連バリコン採用の FM 専用機 で、定価 150,000円 です。 当時の フラグシップ機 です。

当時流行りの3メータ式に加えて、デジタル周波数表示も付いています。

バリコン式ですが、 QUARTZ LOCK で放送局の周波数に水晶発振器の精度でピッタリ合うのが特長です。

---

程度＆動作チェック

1. 修理依頼者のコメント


   • 受信は普通にできていますが、気付かない不具合があるかもしれません。 メンテナンスお願いします。


2. 外観チェック


   • 製造シリアル番号は [89090354] で、 T419 (1号機) とかなり近いです。


   • 電源コードの製造マーキングより [1979年製造品] とわかりました。


   • フロントパネルの正面は綺麗ですが、天板への折り返し右側にポツポツとしたキズがあります。


   • [TUNING] ノブを回すと所々で摩擦音が聞こえます。 よく見るとノブ軸が曲がって偏芯しています。


   • 上記以外はかなり綺麗な状態です。 リアパネルの端子類にも輝きが残っています。


3. 電源 ON してチェック


   • 問題なく電源が入り、[S メータ] が 60% くらい振れ [STEREO] ランプが点灯して放送が受信できます。


   • [S メータ] の振れは 60% くらいで感度落ちしていると思います。


   • [T メータ] [デジタル周波数表示] は正常に動作します。


   • [D/M メータ] は常にフル以上に振り切れています。 故障しています。


   • クォーツロック動作しません。 故障しています。


   • [IF BAND] スイッチを操作すると [RF BAND] のランプが反応します。 何かおかしいです。


   • ランプの状態


     • ダイヤル照明がかなり暗いです。 メータ照明に明るさムラがあります。


     • [LOCKED] [TUNED] [STEREO] ランプは点灯しますが、明る過ぎるような気がします。


     • [RF BAND (左)] [RF BAND (右)] ランプは点灯しますが [RF BAND (中央)] ランプが切れています。


     • [IF BAND (左)] [IF BAND (中央)] IRF BAND (右)] ランプの全てが切れています。


   • [AIR CHECK] スイッチ ON でテスト音が正常に出ます。


   • ダイヤスルケールとの周波数ズレは ±0.1MHz 以内で問題はないです。


4. カバーを開けてチェック


   • 前回修理者が一部の照明ランプを交換しています。


     • [LOCKED] [TUNED] [STEREO] ランプの取り付けが醜いです。 電極が剥き出しで今にもショートしそうです。


   • 前回修理者が一部の照明ランプを LED 化しています。


     • ダイヤル照明ランプの LED 化はマトモな作業ではないです。 これが原因で暗いのです。


     • メータ照明ランプの LED 化はマトモな作業ではないです。 これが原因で照明ムラが発生しているのです。


   • 上記の他は綺麗で、目視で明らかに劣化とわかる部品は見当たりません。



---

リペア (その1)：クォーツロックできない

1. 原因


   • 下の回路図は [TUNED] ランプ駆動部分です。


     • [Q604] が ON になると [LAMP] 端子を経由して [TUNED] ランプが点灯します。


     • [LAMP] 端子の電圧は、[TUNED] ランプが点灯する時は 0V、消灯では +12V です。




   • [LAMP] 端子の電圧は [クォーツロック回路] も取り込んでいます。


     • [クォーツロック回路] の取り込み入力が 0V になるとクォーツロックが ON になり、+12V またはオープンでは OFF です。


   • [TUNED] ランプが点灯している時に [LAMP] 端子の電圧を測定すると +4V でした。


     • ここは +0.6V 以下にならないとクォーツロック回路が ON になりません。


     • 原因は前回の修理者が交換したフィラメントランプの抵抗が低過ぎるためです。


2. 修理


   • 今回は前回の修理者が施した照明 LED 化の状態が醜く、もうフィラメントランプに戻せないので全面手直しします。


   • この時に [TUNED] ランプも LED 化して [Q604] の負荷電流が激減して [LAMP] 電圧が下がるはずです。


   • よって、照明 LED 作業 (やり直し) と一緒に解決することにします。



---

リペア (その2)：全ての照明＆インディケータを LED 化 (手直し含む)

1. 概要


   • 前回の修理者が [周波数ダイヤル] [メータ×3個] の照明 LED 化をしていますが作業状態が悪く、暗く、全然ダメです。


     • インディケータランプも交換していますが、電極が今にもショートしそうな醜い作業です。


   • もうフィラメントランプには戻せないので全面的にやり直しと、全てのインディケータを LED 化します。


   • また、前回の修理者が作り込んだ「クォーツロックできない」不具合も一緒に解決します。


2. リプレースに使う LED


   • 左の写真のテープ LED を [周波数ダイヤル] [S メータ] [T メータ] [D/M メータ] に使います。


     • 1m あたり高輝度 LED 240個の凄まじい製品です。 ウォームホワイト (電球色) です。


   • 右の写真の 3mm 砲弾型 LED は指針に使います。


     • ウォームホワイト色 (電球色)、高輝度 14400mcd、照射角 30度 です。


     　


3. RF/IF WIDE/NARROW インディケータ


   • このインディケータは小さな基板上にランプが乗っています。 下の回路のように LED 化しました。


   • ランプは DC 駆動だったので、LED にそのまま使いました。


   • 単純にフィラメントから LED に交換すると明る過ぎるので 4.7kΩ の電流制限抵抗を挿入しました。




4. [LOCKED] [TUNED] [STEREO] インディケータ


   • ランプは DC 駆動だったので、LED にそのまま使いました。


   • 単純にフィラメントから LED に交換すると問題が出るので次のようにしました。


   • [LOCKED] ランプは ON/OFF = 12V/0V で駆動されるので、電流制限抵抗を追加しただけです。


   • [TUNED] ランプは ON/OFF = 12V/8V で駆動されるので、8.2V チェナーダイオードと電流制限抵抗を追加しました。


   • [STEREO] ランプは ON/OFF = 12V/4V で駆動されるので、6.2V チェナーダイオードと電流制限抵抗を追加しました。


   • 電流制限抵抗は LED に流れる電流を 1mA になるよう調整した値にしました。




5. メータ照明


   • オリジナルでは [S メータ] [T メータ] を1個のフィラメントランプで照明していました。


     • フィラメントランプは光が360度でるのですが、LED は前方向にしか光が出ません。


     • そこで、メータ当たりテープ LED を左右に1単位 (LED 数は3個) 貼り付けて合計6個の LED で照明します。


   • ランプは AC6.3V 駆動だったので LED に使えず、電源回路の -24V (シルク表示は -30V) を使いました。




   • 左の写真は LED 化作業の様子です。


     • T-419 は周波数ダイヤル板を外して LED 化作業するのが楽です。 フィラメントランプ交換の場合も同じです。


       • 特に [LOCKED] [TUNED] [STEREO] ランプホルダがこれまでのフィラメントランプの熱で劣化しています。


       • このランプホルダは外すとボロボロ崩れ落ちます。 外さないのが吉です。


       • 周波数ダイヤル板を外すとランプを手前に抜けるので、ランプホルダを外さなくて済みます。


     • メータ照明はメータ当たりテープ LED を2単位使うので、どうしても配線が混み合います。 時間もかかります。


   • 右の写真はテープ LED 貼り付け状態です。


     • 写真はメータの左側ですが、右側にも同じように貼り付けています。


     • 貼り付けには 260℃ 耐熱で経年変化しないポリイミドテープを使い、配線には耐熱電線を使っています。


     　


6. ダイヤル照明


   • オリジナルでは1個のフィラメントランプで左側から照明していました。


   • LED 化はテープ LED 2単位にリプレースします。


   • ランプは AC6.3V 駆動だったので LED に使えず、電源回路の +24V (シルク表示は +30V) を使いました。




   • 左の写真は遮光カバーに取り付けたテープ LED 2単位です。


     • フィラメントランプだった時はこの遮光カバーで光が他に回り込むのを防止していました。


     • LED になると光は前にしか出ないので、この遮光カバーが不要になります。


     • この不要になった遮光カバーがテープ LED を取り付けるのにピッタリなので、目的を変えて流用したのです。


     • テープ LED の2単位は超強力アクリルフォーム両面テープで貼り付けています。

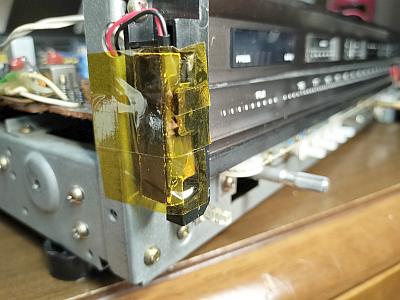

   • 右の写真はテープ LED 付き遮光カバーの取り付け状態です。


     • 遮光カバーは固定されていないのでフラフラ動いて不安定です。 本来は遮光カバーなので差し込んでいるだけ。


     • そこで260℃ 耐熱で経年変化しないポリイミドテープを使い、しっかり固定しました。


     　


7. LED 化後の動作確認


   • 色目は変わりましたが LED 特有のコントラストの良いクッキリ・ハッキリの綺麗な表示になりました。


   • 色目は青っぽい橙色から明るいオレンジ色に変わり、目に優しいです。


   • [TUNED] ランプの駆動電流が激減したので クォーツロックが正常に動くようになりました！！！




   • LED 化作業に丸1日かかりましたが綺麗な表示になって報われました。



---

リペア (その3)：[D/M メータ] が常にフル以上に振り切れている

1. 調査と原因


   • [D/M] メータは下の回路で駆動します。 現象からはオペアンプ IC [Q171] [Q173] いずれかの故障が疑わしいです。


     • D/M メータは [オーディオ信号] [S メータの AM 成分] で振らせるため、前段の故障は考えにくいです。


     • 筆者の直感は後段のオペアンプ故障とささやいています。 [Q173] を真っ先に疑いました。


   • [Q173] は増幅度1倍となっており、3pin にかかった電圧と同じ電圧が 6pin に出るはずです。


     • 3pin の電圧に関わらず、6pin は常に +11V となっていました。


     • よって、[Q173] が故障しています。 これが原因です。





2. 修理


   • [Q173] を交換すれば直るのですが、LF351M は製造中止品でどこを探してもありませんでした。


     • 仕方がないので、LF351M と pin 配列が同じ741タイプのオペアンプにすることにしました。


   • 741タイプのオペアンプは半世紀以上前の古典的な IC です。 LF351M も同じようなものです。


     • オペアンプはフェアチャイルドから1965年に発売された uA709 で爆発的に普及しました。


     • uA741 は uA709 の改良型で1968年に販売されました。


     • 日本では「第1回・東京オリピック」～「第1回・大阪万博」の頃です。


     • 半世紀より前で、今では製造中止になっています。


   • 半導体商社の在庫を探してみたら、一部の商社がボッタクリ価格で販売していました。


     • 昔は500円くらいだったのですが、やむを得ないので発注して入手しました。 修理依頼者に了解を得ています。


   • 以下の部品リストのように部品を交換＆追加しました。



     基板	部品番号	交換前	交換後	備考
     IF 基板	Q173	LF351M	UA741CN	IC ソケット化してから交換
     	-	-	390kΩ	741 で動作させるための抵抗追加



   • 下の赤〇で囲んだ部品が交換または追加した部品です。 写真は故障していた [LF351M] です。


     • [LF351M] は FET 入力ですが、[U741CN] はトランジタ入力なので、入力側に抵抗追加が必要です。


     　


3. 修理後の動作確認


   • [D/M メータ] が正常に動作することを確認しました。 直りました！！！



---

リペア (その4)：その他

1. [TUNING] ノブ軸が曲がって偏芯している


   • 偏芯は僅かなのでこのままとし、[TUNING] ノブとフロントパネルのクリアランスを少し広げました。


   • これで異音はしなくなりました。


2. 感度落ちしている


   • 後述の「再調整」で直りました。


3. [IF BAND] スイッチを操作すると [RF BAND] のランプが反応し、[RF BAND] スイッチを操作すると [IF BAND] のランプが反応する


   • 前回の修理者が [RF/IF ランプ基板] を間違って180度回転して取り付けていました。 これが原因です。


   • [RF/IF ランプ基板] を正しく取り付けして直りました。



---

再調整

1. 電圧チェック (VP)


   • 下のように実測値は全て正常でした。



     基板	VP	標準電圧	実測電圧	判定	備考
     電源基板	+12V ([Q901]-OUT)	+12V	+11.7V	〇	[Q901] は 7812 レギュレータ IC
     	+15V ([Q902]-OUT)	+15V	+14.9V	〇	[Q902] は 7815 レギュレータ IC
     	+5V ([Q903]-OUT)	+5V	+4.94V	〇	[Q903] は 7805M レギュレータ IC
     	-15V ([Q904]-OUT)	-15V	-15.4V	〇	[Q904] は 7915M レギュレータ IC
     	+30V	+24V	+23.6V	〇	非安定電圧
     	-30V	-24V	-23.3V	〇	非安定電圧



2. FM 受信部の調整


   • T419 (1号機) に記載の手順で再調整しました。


3. 調整結果


   • クォーツロック調整はガタガタにズレていました。 再調整で規定内に入りました。


   • フロントエンドの RF トラッキング調整で感度が大きく上がりました。


   • 本機のダイヤル端から端までの受信周波数範囲は 75.1～90.9MHz でした。


     • 関東ならワイド FM の TBS ラジオ (90.5MHz) も受信できます。


   • 再調整でステレオセパレーションも高調波歪率も高級機らしい優秀な性能になりました。



     項目	IF BAND	stereo/mono	L	R	単位
     ステレオセパレーション (1kHz)	WIDE	stereo	63	60	dB
     	NARROW		26	26	dB
     高調波歪率 (1kHz)	WIDE	mono	0.038		%
     		stereo	0.038		%
     	NARROW	mono	0.041		%
     		stereo	0.041		%
     パイロット信号キャリアリーク	WIDE	stereo	-67	-78	dB
     オーディオ出力レベル偏差 (1kHz)	WIDE	mono	0	0	dB
     AIR CHECK 信号	WIDE	mono	422		Hz
     			-5.7		dB




---

使ってみました

1. 修理＆再調整が終わって


   • 部品交換が難しいチューナです。 修理者泣かせのメンテナンス性が非常に悪いチューナです。


   • 前回の修理者がメチャクチャに修理しているので、これのやり直しにかなり時間がかかりました。


   • 今回はラッキーなことに完全修理できました。 蘇った T-419 の音は非常に良いです。 癒しになります。


2. デザイン


   • ダイヤルスケールが美しく浮かび上がる照明で、ウットリします。


     • 今回、ウォームホワイト色 LED を使って完全 LED 化したので色目が変わりましたが、この色も目に優しく良いと思います。


     • メータ照明やインディケータ表示とも調和しています。


   • 分厚いシルバーのヘアラインアルミのフロントパネル、重厚感のある同調ノブ、メタルトップのスイッチなど、クール感があります。


   • 同調ノブの動きは重過ぎず軽過ぎずちょうどよい感じです。


   • ダイヤルスケールと指針の間がごく近いので、周波数を正確に読み取れます。


   • リアパネルのアンテナ端子は F 型で妨害雑音が混入しにくいです。


   • アンテナ端子が2個あるので1個を ワイド FM 対応クリコン に割り当てると、[ANTENNA] スイッチ切換でワイド FM が受信できます。


   • オーディオ出力端子の可変側のほうが出力インピーダンスが低い (80Ω) ので、アンプとの接続にはこちらを使うほうがよいです。 固定側は 450mV/6kΩ とかなり低いので、こちらはやはり録音機用です。


   • RCA 端子や F 端子はむき出しにしておくとサビが乗るので、使わない端子には防塵キャップを被せたほうがよいです。


3. 感度や音質


   • 受信感度は良く、クォーツロックで放送局の周波数とピッタリ合ってズレない安心感があります。


   • パルスカウント検波で音が素晴らしく良いです。 ビックリするほど良い音！！！



---
