ONKYO Integra T-466mk�U

ONKYO Integra T-466mk�U をゲット！

2024年10月16日、奈良県生駒郡の S さんより ONKYO Integra T-466mk�U の故障品を研究用に寄贈いただきました。

[FM フロントエンド] が故障していたので直せなかったのですが、せっかく記事をまとめたので、記録に残します。

当方の病院に来るチューナ患者さんの20台に1台は治せないのが実情です。 こうなると部品取りにバラバラに解剖して、ドナーとして他のチューナ患者さんに移植手術に役立たせていただいております。

---

程度＆動作チェック

1. 寄贈者のコメント


   • FM 受信時シグナルメーターの針が振れると同時に少し雑音が入ります。


   • AM はきれいに受信しAMの音質については所有チューナの中では一番好みの音です。


   • 断捨離中の人から譲渡されたもので、天板の塗装欠け以外は気にならない綺麗な個体です。


2. 外観


   • 製造シリアル番号は [83067124] で、電源コードの製造マーキングより [1975年製造品] とわかりました。


   • 素性がハッキリしているためか、半世紀物ビンテージとしては全体的にかなり綺麗です。

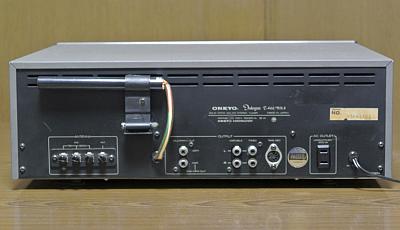

   • 細かいスレ等はあるのですが目立ちません。 リアパネルの端子類には輝きが残っています。


   • フロントパネルの左側にある [サイド飾り] の下側が白いビニルテープで貼り付けられています。 何だろう？


3. 電源 ON してチェック


   • ランプ切れはなく綺麗に周波数ダイヤル照明されます。 美しいです。


   • チューニングノブや各種スイッチ、ボリュームは正常に動作します。


   • FM 受信


     • [STEREO] ランプが点灯して問題なく受信できました。


     • ただし、T メータがセンタより少し右側にしたほうが良好です。 ここはズレがあると思います。


     • 音のバックにボソボソと聞こえる小さな雑音が常に出ています。


       • 小さな雑音なので、ロック音楽など大きな音の時はわからず、ナレーションなど静かな時にわかります。


     • 寄贈者の言う [FM で S メータの針が振れると同時に雑音が入る] について


       • 先のように、ボソボソと聞こえる小さな雑音が常に出ているのは確認できましたが、S メータはフルです。


       • 我が家は 90dBf 近くのアンテナレベルがあるので、SSG を使ってもっと弱いアンテナレベルで試してみました。


       • アンテナレベルを 60dB 程度にしたら、S メータがフラフラと揺れ、同期してボソボソ雑音が出ました。


       • よってこれが寄贈者が言う雑音とわかりました。 ボソボソ雑音と S メータが揺れるのは同じ要因です。


   • AM 受信


     • 良好に受信でき感度も良いです。


4. カバーを開けてチェック


   • 目視で劣化とわかる部品は見当たりません。 基板に薄っすらとゴミが溜まっています。


   • 電源部の電解コンデンサは半世紀前の大きなもので、ここは最新のものに交換したほうが良さそうです。



---

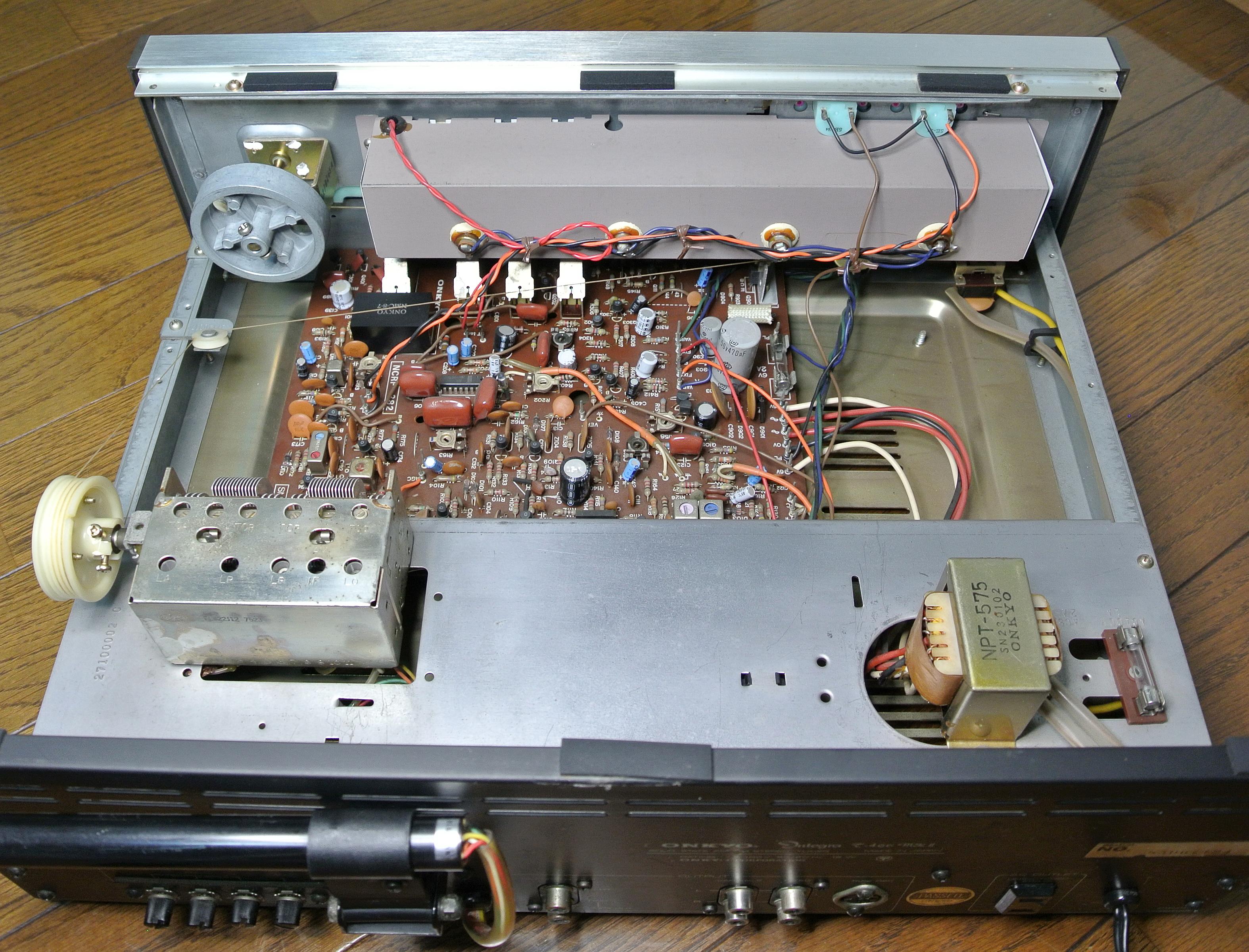

カバーを開けてみました

1. 基板の作りは良いです。 写真をクリックすると拡大写真を表示できます。


   • 筐体の大きさの割には基板は小さいです。 電源回路も含まれます。


   • ダイヤル照明ランプには [6.3V/0.25A] フィラメント電球を4個使っています。


   • [STEREO] ランプには麦球を使っています。


   • 底板を外すと基板の裏側が見えるのでメンテンス性は良いです。


   • 以下の IC を使って合理化されています。



     メーカ	IC	機能
     HITACHI	HA1156	FM PLL MPX
     TOSHIBA	TA7061AP	FM IF Amplifier



2. FM フロントエンド


   • ALPS 製の4連バリコン式で、以下の構成です。

     (ANT)→[同調]→→[J-FET]→[同調]→[同調]→�@→[ミクサ (TR)]→(IF)
     [OSC 同調 (TR)]→�@


   • 精度の良い高級なバリコンが使われています。


3. FM IF 部


   • IF BAND = WIDE だけのような以下の構成です。

     (FE)→[CF]→[TR]→[CF]→[TR]→[TA7061AP]→[TR]→[Ratio IFT]→(MPX)


   • 検波はレシオ検波です。 T メータはここから抽出します。


   • S メータ用の IF 増幅部があり、ここから S メータを抽出します。


4. FM MPX 部


   • [HA1156] による PLL MPX です。 パイロット信号は LPF で除去します。


5. AM 受信部


   • 2連バリコン式で、全てディスクリートで以下のような構成です。

     (バーアンテナ)→[同調]→�A→[ミクサ (TR)]→[IFT/CF/IFT]→[TR]→[IFT]→[検波]→(AF)
     [OSC 同調 (TR)]→�A



---

T-466mk�U と T-466N�U：ほぼ同じ

1. T-466mk�U と T-466N�U のちがい



   項目	T-466mk�U	T-466N�U	備考
   正式名	T-466 Mark�U	T-466 New Mark�U
   発売年	1974年	1975年
   定価	45,000円	49,000円	値上げのためのマイナーチェンジか？
   デザイン	ダイヤル面はブラック	ダイヤル面はシルバー	デザイン自体の大きな変更はない
   ダイヤル照明	フィラメント電球×4個	フィラメント電球×6個	T-466N�U は消費電力が増えた
   [STEREO] ランプ	麦球＋100Ω	LED＋1.8kΩ	抵抗の部品番号はどちらも [R210]
   電源トランス型番	NPT-575	NPT-594	消費電力の違いによる変更
   FM フロントエンド	どちらも同じ ALPS FL-322J		FM フロントエンドと基板が同じ なので性能の違いはない
   内蔵基板	どちらも同じ基板 ただし上記のように [R210] の抵抗値は違う



2. 結論


   • T-466N�U は T-466mk�U のマイナーチェンジ版で、デザインは若干変わったが性能に違いはないです。



---

リペア (その1)：S メータがフラフラと揺れてボソボソ雑音が出る

1. 調査と原因


   • 本機の大まかな構成は以下です。

     (ANT)→[FM フロントエンド]→(a)→[IF 増幅]→[レシオ検波]→(b)→[MPX]→(AF OUTPUT)


   • [MULTIPATH-H] には検波出力が出ており、ここで既にボソボソ雑音が出ています。 原因は (b) より前にあることになります。


   • [FM フロントエンド] 出力の代わりに、(a) 点に SSG から 10.7MHz 出力を入れてみるとボソボソ絶音は出ません。


   • こうなると [FM フロントエンド] の故障が原因です。


2. 修理


   • 本機で使っている [FM フロントエンド] は ALPS 製で、バリコンと一体構造になっています。


     • [FET] [トランジスタ] などの部品がギュウギュウに実装されており、普通には部品交換ができないのです。


     • 通常、このタイプの [FM フロントエンド] 故障は修理不可判定としています。


   • 経験上、[FM フロントエンド] のトランジスタ故障は交換可能なので、諦める前にやってみました。

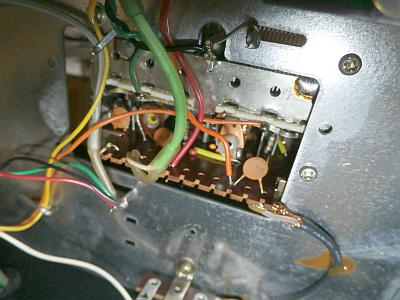

   • 左の写真ので [FM フロントエンド] につながっている電線を外すと、右の写真のように [FM フロントエンド] が取り出せました。

     　


   • 左の写真のように基板が取り付けられています。 この基板を取り外すのは無理です。

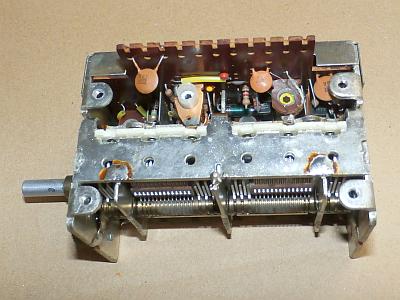

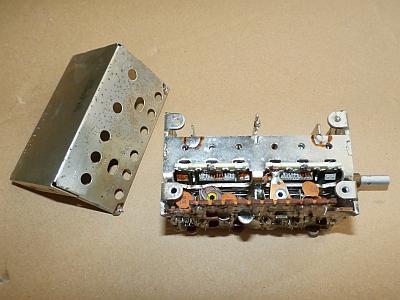

   • まずは、基板の上にハンダ付けで取り付けられている金属カバーを右の写真のように外しました。

     　


   • 左の写真の状態で、頑張って交換できるのはトランジスタだけです。 FET は奥まった所にあるので交換できません。

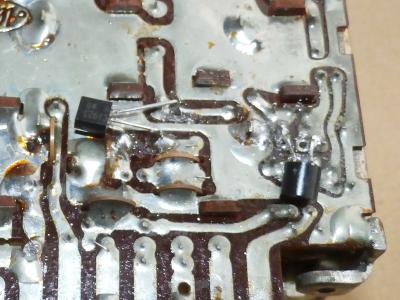

   • 右の写真のように Mixer と OSC のトランジスタを交換しました。


     • トランジスタの取り外しは何とかできますが、新しいトランジスタを同じ位置に部品面から取り付けるのは無理です。


     • それで、トランジスタを基板の裏面に取り付けたのです。


     　



     部品番号	交換前	交換後	備考
     Q2	2SC535	2SC1923-Y	トランジスタ (RF.Conv.Mix.Osc 用)
     Q3	2SC461	2SC1923-Y	トランジスタ (RF.Conv.Mix 用)



3. 再組立てして動作確認


   • まずは今まで通り FM 受信ができることを確認しました。 トランジスタ交換自体は成功です。


   • ボソボソ雑音は交換前と変わらず出ました。 たぶん、残る FET の故障と思いますが、これは交換できないのです。


   • とても綺麗な外観のチューナなのですが、修理不可とするしかないです。 残念でした！！！



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 電圧チェックポイント (VP)



   VP	標準値	実測値	判定	備考
   Q901-E	+23.4V	(未測定)	〇	AF 出力アンプ
   Q902-E	+12.4V	(未測定)	〇	チューナ全般



2. FM 受信部の調整


   • この手順で大丈夫か検証していないので、参考として見てください。



   手順	SSG出力	T-466mk�U の設定	調整箇所	TP 及び調整値	備考
   1	-	SELECTOR : FM MUTING : OFF NOISE FIL : OFF MODE : STEREO	-	-
   2	83MHz 90dB mono 1kHz	83MHz 受信	L102	同調ノブを動かして T メータの左右の振れが同じ かつ T メータ = センタ で オーディオ出力 = 高調波歪最小	同調点(仮)調整
   3	78MHz 90dB 無変調	指針を 78MHz に合わせる	[FE] Lo	T メータ = センタ	OSC トラッキング調整 ダイヤルに指針を合わせるのが目的
   4	88MHz 90dB 無変調	指針を 88MHz に合わせる	[FE] TCo
   5	手順3〜4を数回繰り返す
   6	78MHz 40dB 無変調	78MHz 受信	[FE] LA LR×2	S メータ = 最大	RF トラッキング調整
   7	88MHz 40dB 無変調	88MHz 受信	[FE] TCA TCR×2
   8	手順6〜7を数回繰り返す
   9	83MHz 40dB 無変調	83MHz 受信	[FE] IF	S メータ = 最大	IF 調整
   10	83MHz 90dB mono 1kHz		L101	オーディオ出力 = 高調波歪最小	レシオ検波調整
   11			L102	T メータ = センタ
   12	手順10〜11を数回繰り返す
   13	83MHz 90dB 無変調	83MHz 受信	R202	TP 周波数 = 19kHz 周波数カウンタで測定	VCO 調整
   14	83MHz 90dB stereo 1kHz L+R		[FE] IF	オーディオ出力 = 高調波歪最小	stereo IF 歪調整 ±90度の範囲で調整
   15	83MHz 90dB stereo 1kHz R/L		R405	オーディオ出力 (L/R) = 最小	セパレーション調整
   16	83MHz 60dB 無変調		R163	S メータ = 95%	S メータ調整
   17	83MHz 90dB mono 1kHz	83MHz 受信 MUTING : ON	R156	R156 を左右に回して MUTING 解除される範囲 の中間に設定する	同調点ミューティング調整
   18	83MHz 26dB mono 1kHz		R142	MUTING = ON/OFF 閾	ミューティング調整



3. AM 受信部の調整


   • この手順で大丈夫か検証していないので、参考として見てください。



   手順	SSG出力	T-466mk�U の設定	調整箇所	TP 及び調整値	備考
   1	-	SELECTOR : AM	-	-
   2	600kHz 40dB 無変調	指針を 600kHz に合わせる	L103	S メータ = 最大	OSC トラッキング調整 ダイヤルに指針を合わせるのが目的
   3	1400kHz 40dB 無変調	指針を 1400kHz に合わせる	[バリコン] OSC トリマ
   4	手順2〜3を数回繰り返す
   5	600kHz 40dB 無変調	600kHz 受信	バーアンテナ	S メータ = 最大	RF トラッキング調整
   6	1400kHz 40dB 無変調	1400kHz 受信	[バリコン] RF トリマ
   7	手順5〜6を数回繰り返す
   8	1000kHz 40dB 無変調	1000kHz 受信	X103 L104	S メータ = 最大	IF 調整




---

使ってみました

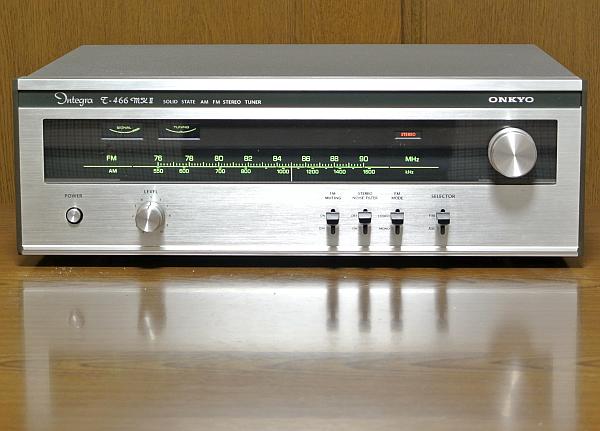

1. デザイン


   • ダイヤルがとても美しいです。 周波数スケールが浮き上げるような素敵な表示です。 これぞバリコン式チューナ！


   • チューニングノブは 削り出しの無垢アルミ です。 適度な重みがありスムーズに回転します。


   • 高級感を感じるレバースイッチを採用しています。

     　


2. 性能・音質


   • 直らなかったので、ここの記述はないです。



---

仕様など

1. ドキュメント


   • T-466mk�U と T-466N�U の [FM フロントエンド] [基板] は同じです。


     • よって、T-466N�U の情報はそのまま T-466mk�U に使えます。


   • T-466N�U 取扱説明書


   • 電波科学 1975-11 臨時増刊「エアチェック技術」に T-466N�U の回路図あり。


2. 仕様



   FM 受信部
   受信周波数範囲	76〜90MHz
   感度	2.0uV (IHF) 3.3uV (S/N 50dB)
   イメージ妨害比	100dB (83MHz)
   IF 妨害比	100dB (83MHz)
   S/N 比	73dB
   ACA (2信号選択度)	65dB
   AM 抑圧比	53dB
   キャプチャーレシオ	1.5dB
   歪率 (1kHz)	mono : 0.2% stereo : 0.4%
   ステレオセパレーション	40dB (1kHz) 35dB (100Hz〜10kHz)
   周波数特性	20Hz〜15kHz +0 -3dB
   AM 受信部
   受信周波数範囲	535〜1605kHz
   感度	200uV/m
   イメージ妨害比	50dB (1000kHz)
   IF 妨害比	33dB (1kHz)
   S/N 比	60dB
   歪率 (400Hz)	0.5%
   総合
   外形寸法	440(W)×150(H)×386(D)mm
   重量	7.6kg
   その他
   発売時期	1974年11月
   定価	45,000円




---
