Pioneer F-F3

Pioneer F-F3 が到着

2024年4月5日、山形県東根市の A さんより Pioneer F-F3 の修理依頼品が到着しました。

F 端子が取れてしまったとのこと。

---

程度＆動作チェック

1. 修理依頼者のコメント


   • 強くぶつかったせいで、F 端子が取れてしまいました。


   • 受信できれば見た目は気にしませんので、必要であればリアパネルにに穴をあけて頂いても結構です。


2. 外観


   • [2007製造品] で、製造シリアル番号は [GLIL 000364JP] です。


   • 天板に何かの移り跡がありますが、とても綺麗な逸品です。


   • リアパネルの F 端子は完全に取れて無くなっていました。 これ以外の端子類はピカピカで新品同様です。


   • [リモコン] [純正 AM ループアンテナ] [電源コード] の添付はありませんでした。


3. 電源 ON してチェック


   • LCD 表示器は動作は正常ですがコントラストが弱いです。 各ボタンは正常に動作します。


   • FM 受信


     • 取れた F 端子の奥にリードが見えたのでクリップケーブルを使って無理矢理アンテナに接続しました。


     • [STEREO] ランプが点灯し正常に放送受信できました。 この機種はワイド FM には対応していないようです。


   • AM 受信


     • [純正 AM ループアンテナ] の添付がなかったので、手持ちのループアンテナを接続してチェックしました。


     • 特に問題なく良好に放送が受信できました。 感度もよさそうです。



---

カバーを開けてみました

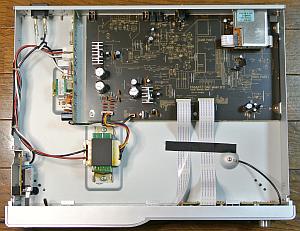

1. 内部の作りは良いです。 写真をクリックすると大きな写真を表示します。


   • なんと！ FM/AM チューナパック 方式です。


     • 写真の右上に見える小さな金属ケースにチューナとしての全ての機能が入っています。


     • 全ての機能とは [FM フロントエンド] [FM IF 部] [FM 検波部] [MPX 部] [AM 受信部] です。


     • パック内の部品は微小なので部品交換が難しいです。


   • 大きな基板は [メイン基板] でほぼ電源と MCU です。


2. その他


   • 写真には写っていませんが [LCD 基板] [フロント基板] などがあります。


   • どこにも調整ボリュームなどがありません。


   • 強いて言えば [チューナパック] には調整部品がありますが、調整するようには設計されていません。


   • このチューナは故障したらユニットごとに交換という設計思想で、ユニット内の修理はしないということです。



---

リペア：F 端子が無くなっている

1. チューナパックを取り外しました


   • 左の写真は到着時の F 端子が取れたリアパネルです。 右の写真は取り外した [チューナパック] です。


   • こんな小さなパックにチューナの全機能が入るはずがありません。 本機の性能はカーラジオ並みとしか思えません。

     　


2. [チューナパック] の上下カバーを外して観察

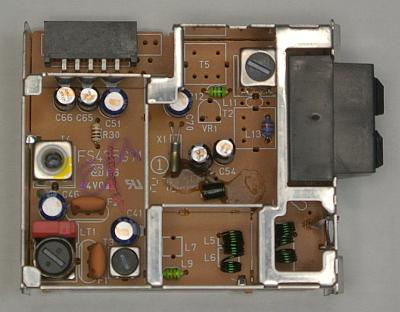

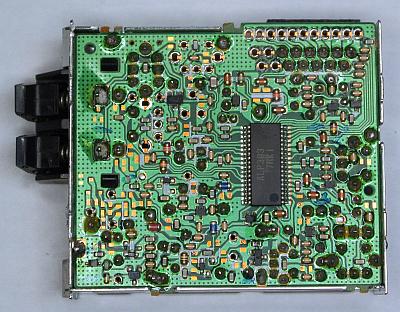

   • 下の写真は [チューナパック] の表と裏です。 それぞれの写真をクリックすると大きな写真を表示します。


   • 元の F 端子はこの薄い金属フレームに圧着で取り付けられていたようで、外部からの衝撃には弱いです。


   • できれば交換する F 端子を同じ位置に付けたいと思って寸法計測しましたが、無理とわかりました。

     　


3. 修理


   • リアパネルに新たに取り付ける F 端子の穴をステップドリル刃で開けました。


   • [チューナパック] の FM アンテナ入力を同軸ケーブルで引き出し、新設した F 端子に接続しました。


   • ポッカリ開いたままの元の F 端子の穴を260℃耐熱ポリミイドテープでマスクして、防塵対策しました。

     　


   • 修理後、新設した F 端子にアンテナをつないで良好に FM 受信できることを確認しました。


   • リアパネルに開いている元の穴が気になるなら黒のタックシールでも貼り付ければよいと思います。



---

FM オーディオ性能を測定

1. 目的


   • F-F3 に使われている [チューナパック] の性能がどの程度か興味があります。 測定してみます。


2. 測定結果


   • 以下のように、やはりカーラジオ並みの性能しかありませんでした。


   • というか、この [チューナパック] はそもそもカーラジオで使うために設計されたものでしょう。



     項目	stereo/mono	L	R	単位
     ステレオセパレーション (1kHz)	stereo	39	37	dB
     高調波歪率 (1kHz)	mono	0.41		%
     	stereo	0.41		%
     パイロット信号キャリアリーク	stereo	-29	-29	dB
     オーディオ出力レベル偏差 (1kHz)	mono	0	+0.29	dB




---

使ってみました

1. デザイン


   • デザインは良いです。 分厚いアルミ材のフロントパネルが豪華です。


   • ノブやボタンは小さく上品です。 5kg と結構重いです。


   • LCD ディスプレイのコントラストが弱いが、これは元からだろうか？


   • 各種設定はメニュー方式なっていて、目的の設定に手数がかかり、使い辛いです。


   • 従来のチューナではプリセットコールはボタンをワンタッチでしたが ・・・


     • 本機ではまずはメニューから [Search Mode] を選んで [Preset] を選ぶ必要があります。


     • [PRESET] ノブを回すとプリセットコールできますが、シーケンシャルにしかコールできず、イライラします。


     • ダイレクトコールできないのです。


   • プリセットメモリは [10 page (A～J)]×[10/page (1～10)]＝100局分 もあります。


     • 十分過ぎです。 というか、こんなにあっても使いきれないです。


     • これだけの数をシーケンシャル選択するのは大変です。 ますますイライラします。


   • おそらくリモコンで操作するほうが快適だと思います。


   • 受信した電波レベルを表示する S メータ機能がないです。


2. 感度や音質


   • FM/AM とも感度は良いほうです。


   • 音質は普通に使うには特に問題ありませんが、高音質というわけではないです。



---

仕様ほか

1. ドキュメント


   • F-F3 取扱説明書


   • F-F3 サービスマニュアル


2. プレスリリース


   • ピュア・オーディオを存分にお楽しみいただける FM/AM チューナーを新発売

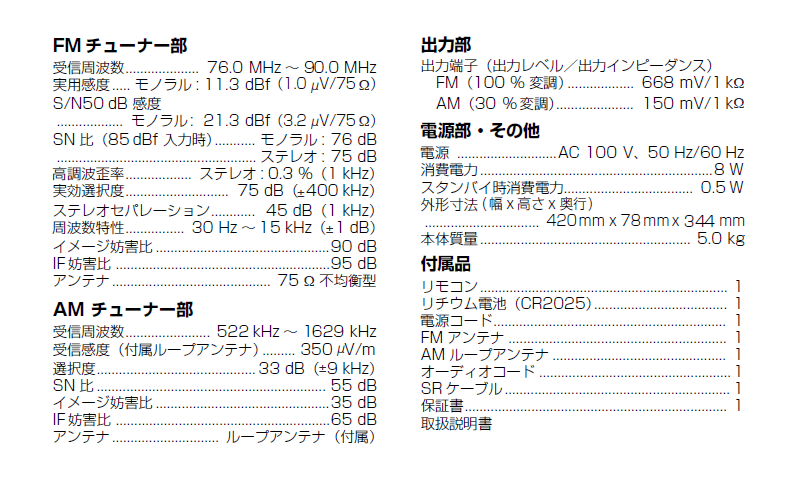

3. 仕様




4. 発売時情報



   発売時期	2007年10月下旬
   定価	税込45,000円




---
