SONY ST-JX5 (3号機) をゲット！
2026年1月29日、大阪市平野区の A さんより
SONY ST-JX5
を研究用に寄贈いただきました。
定価53,000円
です。
名機
SONY ST-J75
より後に開発された製品のため、使用 IC が新しく、性能もそれぼど変わらないです。
間違いなく
SONY ST-J55
よりは性能が上です。
程度＆動作チェック
-
修理依頼者のコメント
-
SONY ST-JX5 の故障品を3台送ります。
どれか1台の修理をお願いします。
残った2台は寄贈します。
-
外観のチェック
-
届いたダンボール箱を開梱して3番目に出てきたのが本機でした。
これを寄贈品扱いにしました。
-
製造シリアル番号は [212782] で、電源コードの製造マーキングより [1981年製造品] とわかりました。
-
フロントパネルは全体的には綺麗ですが、以下の難点もあります。
-
正面左下エッジ部分 ([POWER] スイッチの近く) が少し曲がっており、かつ、ポツポツキズがあります。
-
正面最上部のエッジに数ヵ所小さい当てキズがあります。
これはどうしようもなく放置です。
-
中央にある操作ボタンのプラスチックが黄ばんでいます。
これはどうしようもなく放置です。
-
天板にはほぼキズが無く綺麗ですが、左端から 3cm くらいの所に2ヵ所の僅かなヘコミがあります。
-
本機の上に重いアンプのような機器を乗せていた足形だと思います。
-
リアパネルや底板に汚れはありますが特に問題ないです。
RCA 端子には少し白いサビが出ています。
-
電源 ON してチェック
-
電源が入り、FLD 表示器の輝度は明るく新品同様で、各ボタン操作も正常です。
-
[CAL TONE] ボタンで正常にテスト音が出ます。
-
FM 受信
-
S メータがフルに触れ、[STEREO] ランプが点灯して音が出ました。
-
音が大きいところで僅かにブリージングします。
この時 [STEREO] [S メータ] の LED が一瞬暗くなります。
-
AM 受信
-
特に問題なく良好に受信できましたが、[S メータ] の振れが少ないです。
-
感度は問題ないので [S メータ] の調整ズレの気がします。
-
カバーを開けてチェック
-
内部は綺麗で、基板にも明らかに劣化とわかる部品は見当たりません。
-
FM MPX 以降のオーディオ信号通過の電解コンデンサには ELNA のオーディオクラス品が使われています。
さすがです。
リペア (その1)：FM 受信で音がブリージングする
-
原因
-
FM 同調点電圧を測定すると 0.678V ありました。
-
ここは 0±20mV が調整目標値なので全然ダメです。
これが原因です。
-
修理
-
[IFT101] を調整して TP1～TP2 間電圧 = 0V にしたら直りました。
-
ブリージングのない綺麗な安定した音が出るようになりました。
-
コメント
-
ST-JX5 (1号機)
でも全く同じ現象がありました。
-
どうやら、ST-JX5 で [STEREO] [S メータ] が音の強弱に合わせて点滅したら FM 同調点がズレているサインですね。
リペア (その2)：その他
-
フロントパネルの補修
-
フロントパネルにある透明板の内外の汚れ
-
フロントパネルを取り外して、プロ用のクリーナ液の
リンレイ newプロインパクト中性
でクリーニングしました。
-
各種表示が美しくなりました。
透明板の内側にスス状のゴミが綺麗に除去できたからです。
-
その他の部分に何やら透明塗料のような付着がありました。
ここは無水アルコールで清掃しました。
-
正面左下エッジ部分の少し曲がり
-
大型ペンチで曲がりを補修して、ほとんどわからなくなりました。
-
天板の補修
-
プロ用のクリーナ液の
リンレイ newプロインパクト中性
でクリーニングしました。
-
左端から 3cm くらいの所にある2ヵ所の僅かなヘコミ
-
板金補修を試みましたが天板の厚みが分厚くて筆者の持っている治具ではできませんでした。
-
KENWOOD のチューナなら天板が薄くて手でも補修できるのですが、本機は無理でした。
補修専門業者なら直せるはずです。
-
RCA 端子のサビ取り
-
RCA 端子台を一旦取り外し、
ピカール液
でマイクロ研磨しました。
ピカピカになって新品に近くなりました。
再調整
-
電圧チェック (VP)
-
実測値は以下のように良好でした。
| VP |
標準値 |
実測値 |
判定 |
備考 |
| JW68 (Q501-E) |
+15.5V |
+15.6V |
〇 |
アナログ系 |
| JW151 (Q502-E) |
+5.2V |
+5.10V |
〇 |
デジタル系 |
| JW152 (Q503-E) |
-5.2V |
-5.01V |
〇 |
アナログ系 |
| JW69 (Q504-E) |
+30.5V |
+32.4V |
〇 |
VT 電圧の元電源 |
| JW49 (Q505-E) |
-30.5V |
-32.0V |
〇 |
FLD |
-
FM/AM 受信部の調整
-
調整結果
-
FM 受信
-
FM 同調点電圧が 0.678V と大きく調整ズレしていました。
再調整で規定内に入りました。
-
FM フロントエンドのトラッキング調整で少し感度が上がりました。
-
再調整でステレオセパレーションが上がり解像度の良い音になりました。
-
高調波歪率は IF Band の Wide/Narrow 切換のない高選択度チューナとしては優秀な性能です。
| 項目 |
stereo/mono |
L |
R |
単位 |
| ステレオセパレーション |
stereo |
47 |
48 |
dB |
| 高調波歪率 (1kHz) |
mono |
0.063 |
% |
| stereo |
0.063 |
% |
| パイロット信号キャリアリーク |
stereo |
-55 |
-55 |
dB |
| オーディオ出力レベル偏差 (1kHz) |
mono |
0 |
-0.03 |
dB |
| CAL TONE |
mono |
398 |
Hz |
| -6.0 |
dB |
-
AM 受信
-
調整ズレはほぼありませんでした。
-
到着時に [S メータ] の振れが少ない感じがしたのですが、再調整で直りました。
使ってみました
-
修理＆再調整が終わって
-
ST-JX5 を手掛けるのは3台目なのでスムーズに作業できました。
-
修理というより調整だけで直りました。
こういう意味では状態は良かったです。
-
これまで ST-JX5 のメンテナンスを3台やって、FM 同調点が大きくズレると音がブリージングする持病があるとわかりました。
-
デザイン
-

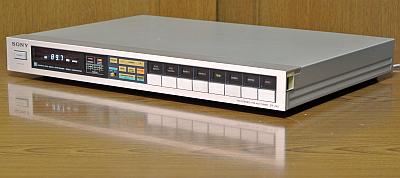

ともかく高さが低いです。
55mm しかなく薄い感があります。
-
手に持つとズッシリ感があります。
中身はギッシリ。
-

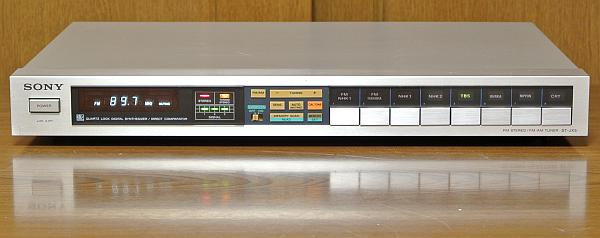

フロントパネルのデザインは所謂 SONY デザインで非常に良好です。
-
フロントパネル中央にある操作ボタンがプラスチックで、ここがやや安っぽいです。
-
また、この操作ボタンは電卓のキーのようなタッチで高級感はないです。
-
[POWER] と [1]～[8] のプリセットボタンのトップはアルミ製で高級感あります。
-
FLD 表示で周波数表示などがクッキリです。
この頃の FLD は寿命の長いものが使われています。
-
FM アンテナ端子はマトモな F 端子です。
妨害電波の混入を回避できます。
-
AM アンテナはバーアンテナです。
方向などが若干設定できます。
-
[SENS] ボタン
-
ST-JX5 には [SENS] という一般のチューナにはない、見慣れないボタンがあります。
-
カタログの説明を読むと、いかにも感度アップして受信するモードと勘違いする記述になっています。
-
実際には、感度がアップする訳ではなく、音質を犠牲にする代わりに雑音を減らす機能です。
-
「S/N が上がる」を「感度が上がる」かのように巧みに説明しているだけです。
-
ですから、この機能は使わないほうが吉です。
-
FM 受信時に ON にすると、表示器に [DISTANT] という表示が出て音がハイブレンドされます。
-
ハイブレンドすると高域の雑音が減りますが、ステレオセパレーションは悪くなります。
-
放送を良好に受信できている場合は [SENS] = ON にすべきではありません。
セパレーションが悪くなります。
-
AM 受信時に ON にすると、表示器に [DISTANT] という表示が出て音がハイカットされます。
-
ハイカットすると高域の雑音が減りますが、高域の音が出なくなります。
-
トーンコントロールだと思って、聴きやすいと思う [SENS] ポジションで使えば良いと思います。
-
受信性能と音質
-
FM の感度が良く、妨害電波排除能力も良いです。
-
FM の音質は良いです。
音に解像度がありクリアな音です。
-
AM の感度も音質もなかなか良好です。
