Technics ST-9030T

Technics ST-9030T が到着

2010年9月22日、M さんから Technics ST-9030T の修理依頼品が到着しました。

高級 FM 専用機 です。

---

程度＆動作チェック

1. 外観


   • 外観は結構キズやヘコミがありますが、フロントパネルが比較的綺麗なので、我慢の範囲です。


   • リアパネルは綺麗です。 端子に薄っすらとしたサビがあります。


2. やって来た状態のまま電源 ON してチェックしました


   • 電源は正常に ON しますが、全く受信できません。


   • 完全な動作不良ジャンクです。


3. カバーを開けてみて判ったことですが、この ST-9030T は誰かがあちこちの調整点をいじった形跡があります


   • 正しく調整したのなら問題ありませんが、無闇にメチャクチャ調整してしまうと余計に調整がズレます。


   • 更に取付ネジの長さが2種類あるのですが、デタラメに取付けられています。


   • おそらく、調子が悪くなりアチコチいじり回した結果、余計に悪くなって、完全に故障に至ったジャンクと思います。



---

カバーを開けてみました

1. 基板の作りは良いです。 写真をクリックすると拡大写真を表示します。


   • [フロントエンド] [IF 基板] [MPX 基板] の3つで構成します。


   • 全体に IC 化率は低く、ディスクリート回路部分が多いです。


   • 以下の IC を使って合理化されています。



     メーカ	IC	機能
     JRC	NJM4558DC	High Performance Dual Operational Amplifier
     NEC	uPC555H	FM IF Amplifier
     	uPC577H	FM IF Amplifier
     Panasonic	AN363N	FM PLL MPX (LA3350 と同じか？)
     	AN377	FM IF Amplifier



   • 使用 IC のロット番号より、この ST-9030T は1976年製と判明しました。 電源ケーブルの製造マーキングも1976年でした。


2. 構成


   • 天板にプリントされていたブロック図は以下です。 一時期、ブロック図を天板にプリントするのが流行っていたのです。




   • フロントエンド


     • 以下のように8連バリコンという物凄い構成です。


       (アンテナ)→[同調]→[同調]→[Dual Gate FET]→[同調]→[同調]→[Dual Gate FET]→[同調]→[同調]→[Balanced Mxer (Dual Gate FET×2)]←[OSC Buffer 同調 (FET)]←[OSC 同調 (TR)]


     • 全ての同調はコイルとトリマによるトラッキング調整ができます。


   • IF & 検波部


     • [wide IF アンプ → レシオ検波] と [narrow IF アンプ → レシオ検波] の2つの回路を独立して持っているという、これまた物凄い構成です。


     • wide IF 回路は以下の構成です。


       [uPC577H]→[専用 IFT モジュール]→[uPC555H]→[uPC555H]→[TR×2]→[レシオ検波]


     • narrow IF 回路は以下の構成です。


       [TR]→[CF]→[CF]→[uPC555H]→[uPC555H]→[uPC555H]→[CF]→[CF]→[AN377]→[TR×2]→[レシオ検波]


   • MPX 部


     • [AN363] を使った PLL MPX です。



---

リペア

1. 全く受信できない


   1. 故障部位の切り分け


      • IF 部に 10.7MHz の FM 変調信号を直接入れてみたら、ちゃんと音が出てステレオにもなります。


      • と言う事はフロントエントが故障していることになります。


      • フロントエンドの RF 部をオシロスコープで順に調べましたが異常なし。


      • OSC 発信周波数が異常に高い → OSC 部の故障。


   2. フロントエンドの OSC 部の修理


      • OSC 発信用トランジスタ 2SC1674 を手持ちの同一品と交換 → 発信波形がシッカリしたが現象変わらず。


      • 虫メガネで OSC 部をジックリ観察すると、OSC トリマのリード接続で半田クラックを発見 → 手直し → 直った！！！


2. リアパネルの端子に薄っすらとしたサビがある


   • 端子に軽くマイクロ研磨をかけてピカピカになりました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 調整ポイント


   • フロントエンド

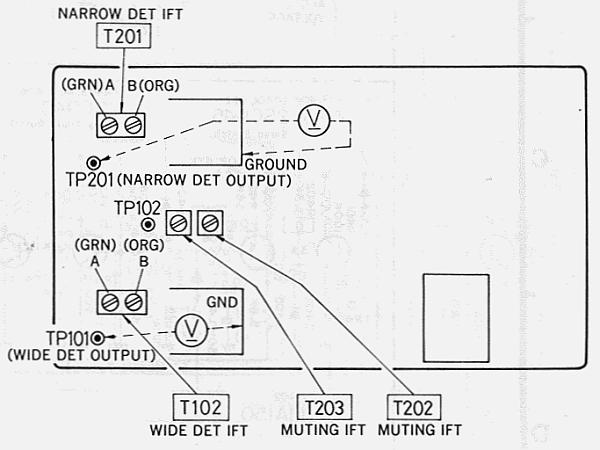

   • IF+検波 基板





   • MPX+AF+電源 基板


     • [IF select] が auto の時に TP302〜TP303 をショートすると、強制的に IF narrow となる。




2. 電源電圧チェックポイント (VP)



   VP	標準電圧	実測電圧	判定
   TR801-E	+12.7V	(未測定)	-
   TR802-E	+12.7V	(未測定)	-
   TR803-E	-12.7V	(未測定)	-



3. FM 受信部の調整



   手順	SSG出力	ST-9030T の設定	調整箇所	TP 及び調整値	備考
   1	-	mpx hi-blend : off servo tuning : off IF select : auto OUTPUT LEVEL : 最大	-	-
   2	OFF	-	T102 緑コア	TP101 = 0±10mV	wide null 仮調整
   3			T201 緑コア	TP201 = 0±10mV	narrow null 仮調整
   4	78MHz 90dB 無変調	指針を 78MHz に合わせる	L8	TP201 = 0±10mV	OSC トラッキング調整 ダイヤルスケールと指針を 合わせるのが目的
   5	88MHz 90dB 無変調	指針を 88MHz に合わせる	CT8
   6	手順4〜5を数回繰り返す
   7	78MHz 40dB 無変調	78MHz 受信	L1 L2 L3 L4 L5 L6 L7	S メータ = 最大	RF トラッキング調整
   8	88MHz 40dB 無変調	88MHz 受信	CT1 CT2 CT3 CT4 CT5 CT6 CT7
   9	手順7〜8を数回繰り返す
   10	83MHz 40dB 無変調	83MHz 受信	T1	S メータ = 最大	IF 調整
   11	83MHz 90dB mono 1kHz	83MHz 受信	T102 橙コア	オーディオ出力 = 高調波歪率最小	wide 検波調整
   12			T102 緑コア	TP101 = 0±10mV
   13	手順11〜12を数回繰り返す
   14	83MHz 90dB mono 1kHz	83MHz 受信	VR504	オーディオ出力 = 1.4Vrms	wide 出力レベル調整
   15	-	TP302〜TP303 を短絡
   16	83MHz 90dB mono 1kHz	83MHz 受信	T201 橙コア	オーディオ出力 = 高調波歪率最小	narrow 検波調整
   17			T201 緑コア	TP201 = 0±10mV
   18	手順16〜17を数回繰り返す
   19	83MHz 90dB mono 1kHz	83MHz 受信	VR503	オーディオ出力 = 1.4Vrms	narrow 出力レベル調整
   20	-	TP302〜TP303 を開放
   21	83MHz 90dB 無変調	83MHz 受信 servo tuning : auto	T202 T203	TP102 = 最大	ミューティング IF 調整
   22	OFF		VR401 VR402	VR401 と VR402 を時計回りに回し切る	ミューティングレベル調整
   23			VR402	VR402 を半時計方向に回し オーディオ信号 OFF となったら 回すのを止める
   24	83MHz 16dB mono 1kHz		VR401	VR401 を半時計回りに回し切ってから VR401 を時計方向に回し オーディオ信号 ON となったら 回すのを止める
   25	83MHz 100dB 無変調	83MHz 受信	VR501	S メータ = 4.7	S メータ調整
   26	83MHz 90dB 無変調	83MHz 受信 servo tuning : auto	VR602	TP601 = 19kHz 周波数カウンタで測定	VCO 調整
   27	83MHz 90dB stereo 1kHz L+R		-	オーディオ出力 (R) = 記録	stereo オーディオ出力調整
   28			VR702	オーディオ出力 (L) = 手順27と同一
   29	83MHz 90dB stereo 1kHz L-R		L602	オーディオ出力 = 最大	SUB 調整
   30	83MHz 90dB stereo 1kHz L+R		VR601 L601	オーディオ出力 = 19kHz 成分最小	パイロットキャンセル調整
   31			CT701	オーディオ出力 = 38kHz 成分最小	サブキャリア (38kHz) キャンセル調整
   32			T1	オーディオ出力 = 高調波歪最小	wide stereo 歪補正
   33	83MHz 90dB stereo 1kHz L/R	83MHz 受信	VR701	オーディオ出力 (R/L) = 最小	wide セパレーション調整
   34		TP302〜TP303 を短絡			narrow セパレーション調整
   35		83MHz 受信	VR703	オーディオ出力 (R/L) = 最小
   36		TP302〜TP303 を開放
   37	83MHz 31dB stero 1kHz L	83MHz 受信 mpx hi-blend : auto	VR502	VR502 を時計回りに回し切ってから VR502 を半時計方向に回し R ch. OFF となったら回すのを止める	オートハイブレンド調整
   38	83MHz 90dB 無変調	TP101 に 200kHz 20〜30mV サイン波を入力する			オート IF 調整
   39		83MHz 受信	T302	D302 アノード側電圧 = 最大
   40		TP101 に 300kHz 20〜30mV サイン波を入力する
   41		83MHz 受信	T301	D302 アノード側電圧 = 最大



4. 調整結果


   1. トラッキング調整の結果は以下です。 ダイヤルスケールと実際の受信周波数がほぼ一致する優秀な性能です。



      周波数 (MHz)	76	77	78	79	80	81	82	83	84	85	86	87	88	89	90
      スケールの読み	76.00	77.00	78.00	79.00	80.01	81.01	82.02	83.04	84.02	85.00	85.99	86.98	87.98	88.99	90.00



   2. FM ステレオセパレーションなどは以下となりました。 問題ない数値です。



      項目	IF select	L	R	単位
      ステレオセパレーション (1kHz)	wide	52	52	dB
      	narrow	42	43	dB
      パイロット信号キャリアリーク	wide	-82	-82	dB
      オーディオ出力レベル偏差 (MONO)		0	0	dB




---

使ってみました

1. 全体の印象


   • 鉄の塊のようなチューナーで、ズッシリ重いです。 そして頑丈な作りです。


   • ダイヤル面は白でフィラメント電球によりホンノリ照明されており、上品です。


   • チューニングノブは重量感のある質感の高い操作性です。 ダイヤルとのズレも非常に少なく、極めて高精度のバリコンを使っていることが判ります。


2. 機能関連


   • [mpx hi-blend] [Servo tuning] [IF select] の3つの機能スイッチしかありません。 全て auto ポジションにしておくと、チューニングノブを回すしかやることがありません。


     1. mpx hi-blend


        • auto/off のポジションがあり、auto にしておくと弱電波受信時に hi-blend がかかります。


     2. Servo tuning


        • auto/off のポジションがあり、auto にしておくと、放送局が受信できてチューニングノブを回すのを止めると、しばらくすると自動的に同調サーボロックがかかります。 これにより、同調がズレなくなります。


     3. IF select


        • auto/wide のポジションがあり、auto にしておくと、IF 帯域を自動切換えします。 常時 wide にはできますが、常時 narrow にはできません。


   • リアパネル


     • FM アンテナ入力は F 端子なので、雑音電波が混入しないです。


     • [OUTPUT] 端子はオーディオ出力で、[OUTPUT LEVEL] ツマミでレベルを可変できます。


     • [REC OUT] 端子は録音用の出力レベル固定のオーディオ出力です。 [OUTPUT] 端子と違って、この端子にはローパスフィルタが入っています。


     • [FM MULTIPATH OUT] があり、オシロスコープを接続するとマルチパス妨害の程度を観測できます。


3. 高感度で高音質


   • 豪華な作りで妨害排除能力が高く、S/N が非常に良く、結果的に高感度になっています。 スペック以上の受信能力があります。


   • 音のエネルギーが低域から高域までスッキリ伸びており、かなりの高音質です。


   • このチューナーは 超お奨め できます。 誰にも満足できると思います。



---

仕様ほか

1. ドキュメント


   • 回路図


   • 調整手順書


   • ST-9030 Service Manual ・・・ 解像度があまり良くないので、参考として

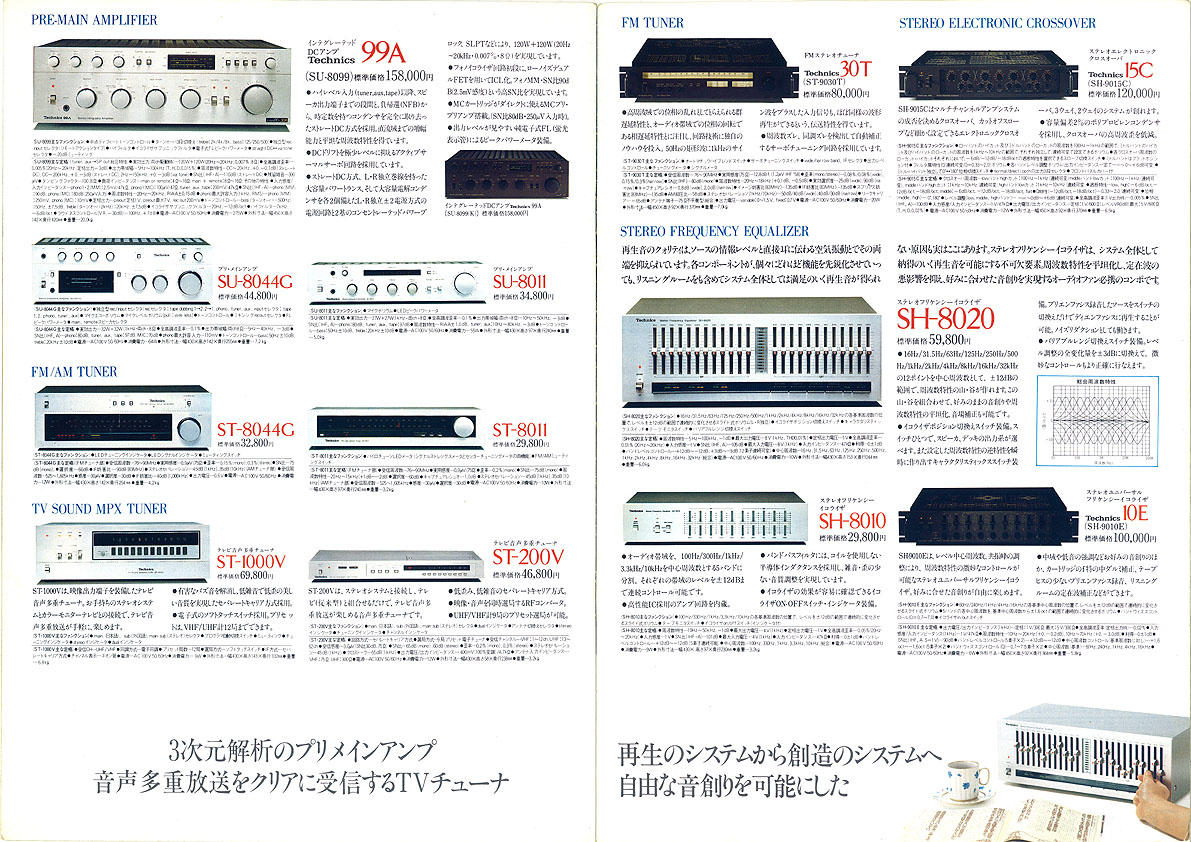

   • 1980年4月総合カタログ


2. 仕様



   項目	仕様
   受信周波数範囲	76.0〜90.0MHz
   実用感度 (75Ω)	1.2uV /12.8dBf (新 IHF)
   歪率	mono : 0.08% (wide) / 0.15% (narrow) stereo : 0.08% (wide) / 0.3% (narrow)
   S/N 比 (IHF)	mono : 80dB
   周波数特性	20Hz〜18kHz +0.1 -0.5dB
   選択度	wide : 25dB narrow : 90dB
   キャプチャーレシオ	wide : 0.8B narrow : 2.0dB
   イメージ妨害比	135dB (83MHz)
   IF 妨害比	135dB (83MHz)
   スプリアス妨害比	135dB (83MHz)
   AM 抑圧比	58dB
   ステレオセパレーション	wide : 50dB (1kHz), 40dB (10kHz) narrow : 40dB (1kHz), 30dB (10kHz)
   リークキャリア	-65dB
   アンテナインピーダンス	75Ω不平衡型
   出力レベル	Variable : 0〜1.5V Fixed : 0.7V
   電源電圧	AC100V, 50/60Hz
   定格消費電力	20W
   外形寸法	450(W)×92(H)×370(D)mm
   重量	7kg
   その他
   発売時期	1976年
   定価	80,000円




---
