SONY ST-J75

SONY ST-J75 をゲット！

2006年12月10日、PLL シンセサイザー FM/AM チューナーの SONY ST-J75 の動作品を税込1,400円で入手しました。

実はこのチューナーは以前所有していたことがありました。 アキバの石丸電気で49,800円で買った記憶があります。 その時はチューナー全盛（オーディオ全盛でもあった。）の頃だったです。 現在のチューナー不作の時代になって、改めてその高性能を再実感しました。

---

程度＆動作チェック

1. 外観


   • 中古品には欠品しがちな「取扱説明書」「局名表示ラベル」などが完璧に揃っています。


     • どちらかと言うと、これらが欲しくて入手したようなものです。 貴重品です。

       　


   • フロントパネルにはキズはないのですが、フロントパネルの操作スイッチに錆が出ています。 リアパネルにも汚れが目立ちます。


2. 電源 ON してチェック


   • 周波数表示用の蛍光パネルは新品同様の輝きです。 安い機種では、蛍光パネルにグレードの低いものを使用しているのか、数年で暗くなって文字欠けしてしまいます。 高級チューナー ST-J75 に使われている蛍光パネルは30年近くも経過しているのに、クッキリしています。 グレードの高い蛍光パネルを使っているのでしょう。


   • 動作品には間違いないのですが、感度低下がみられます。



---

ST-J75 について

1. 1980年発売　定価（税抜）67,000円


   • 世界初 のワンチップマイコン使用 FM/AM ステレオチューナです。


   • 後の ES シリーズチューナの前身となった 歴史的チューナ です。


   • PLL シンセサイザ方式で音の良いチューナとしては、ほぼ日本製1号機と思います。


   • レシオ検波採用など、ST-S555ES と良く似た回路構成になっています。


   • 価格からも判るように、それなりの性能があります。 現在売られている安物チューナより、はるかに高性能・高音質です。


2. ダイレクトコンパレータ搭載


   • シンセサイザーチューナでは、フロントエンドの局部発振周波数を分周した比較周波数と、水晶発振子で発振させた基準周波数を比較し、そのズレを検出してフィードバック制御して安定した受信を実現しています。


   • 従来、この周波数を比較するための PLL IC の処理限界から、25kHz などの低い周波数が比較周波数として使われていました。 このため、19kHz のパイロット信号と干渉を起こし、ノイズやビートの原因となるおそれがありました。


   • ダイレクトコンパレータでは、 Si ゲート N チャンネル MOS 構造で 220MHz という高い周波数まで直接扱うことのできる PLL IC の SONY CX-778 を搭載しています。 これにより、比較周波数を日本の FM 局の置局間隔と同じ 100kHz まで上げています。 この結果、19kHz のパイロット信号だけでなく、38kHz のサブキャリアとも十分に離すことができ、ビートやノイズを大幅に低減することができます。


3. その他の主な特長


   • フロントエンドに5段バリキャップ、RFアンプとミキサーにはデュアルゲートMOS FETを搭載
   • FM/AMランダム8局プリセットを搭載
     不揮発性メモリを採用し、局の周波数や命令を記憶することが可能です。Muting ON/OFF、Stereo/Mono のモードも記憶できます。
   • どの選局ボタンを押せばどの局であるか一目でわかるよう LED による局名表示システムを採用
   • プリセットメモリースキャン機能を搭載
   • CAL-TONE 回路、ノッチフィルタ、AM ノイズフィルタを搭載
   • タイマ対応プログラム機能を搭載


4. ブロックダイヤグラム





---

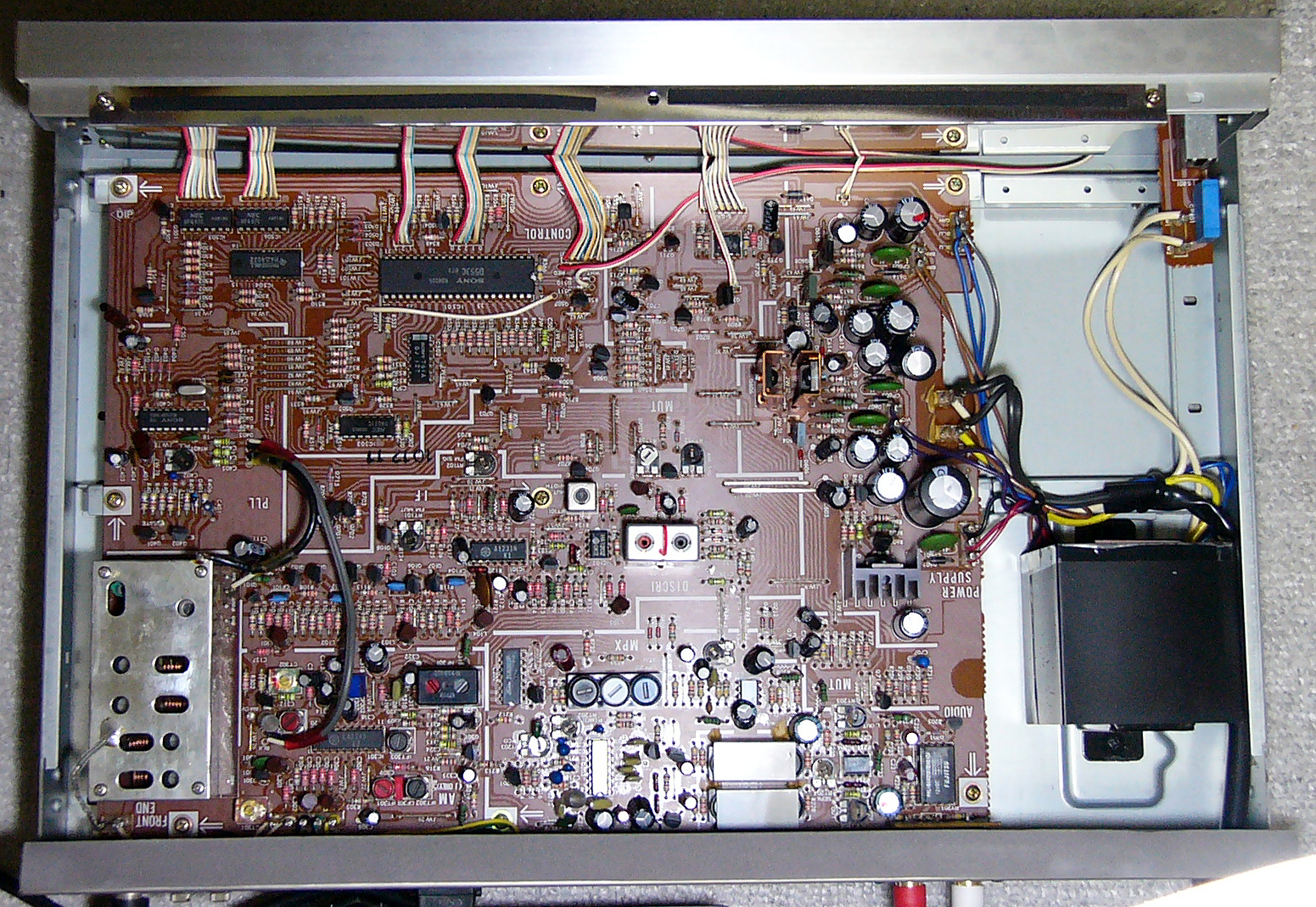

カバーを開けてみました

1. なかなか、しっかりとした作りです。 写真をクリックすると拡大写真を表示できます。


   • SONY ST-S333ESG よりはシンプルですが、押さえるところはしっかり押さえている印象です。


   • ST-S333ESG よりシンプルなところが逆に音質に貢献しているような気がします。


   • 電源トランスは大きくて重いものを使っています。 しっかりした電源を形成しています。


   • ミューティング制御にリレーを使っています。 高級機仕様です。


   • 以下の IC を使用して合理化が図られています



     メーカ	IC	機能
     JRC	NJM4560D	Dual Operational Amplifier
     HITACHI	HA1202	FM IF Amplifier
     	HA11223W	PLL FM Stereo Demodulator with Pilot Cancel
     NEC	uPA67C	LED Driver
     	uPD553C-073	MCU
     	uPD4011C	Quad 2 Input NAND Gate
     SANYO	LA1231N	FM IF System
     	LA1245	AM Electronic Tuner
     SONY	CX761A	Preset Memory
     SONY	CX778	PLL Synthesizer
     TI	TMS1024NLL	Latch
     TOSHIBA	TC4066BP	Quad Analog Swith/Multiplexer



2. FM フロントエンド


   • アルプス製の 5連バリコン相当 で優秀です。 ST-S333ESG でも4連バリコン相当なので、この面は勝っています。


3. FM IF 部


   • 以下のしっかりした構成です。

     (FE)→[FET]→[CF]→[TR×2]→[CF]→[TR×2]→[CF]→[TR×2]→[CF]→[LA1231]→[TR]→[HA1202]→[レシオ検波]→(MPX)


4. FM 検波部


   • レシオ検波 です。


5. FM MPX 部


   • [HA11223W] を使った PLL MPX です。 パイロットキャンセル回路があります。


6. AM 受信部


   • [LA1245] で全てを構成します。 フロントエンドは2連バリコン相当です。 450kHz セラミックフィルタ×1個使っています。



---

クリーニング

• フロントパネルとカバーは、 ULTIMA OA EQUIPMENT CLEANER を使って丹念にクリーニングしたら、ピカピカになりました。 この ULTIMA OA EQUIPMENT CLEANER は色々ある OA クリーナーで最高性能です。 透明プラスチックの部分の使用も大丈夫です。


• フロントパネルの操作スイッチの錆は、錆取りクリーナーで軽く清掃したら完璧に取れました。 もうピカピカです！



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. FM 受信部の調整



   手順	SSG出力	ST-J75 の設定	調整箇所	TP 及び調整値	備考
   1	-	FM/AM : FM MODE : AUTO MUTING : OFF CAL TONE : OFF	-	-
   2	83MHz 90dB 無変調	83MHz 受信	IFT101	R122 両端電圧 = 0±10mV	同調点調整
   3	-	76MHz 受信	フロントエンド OSC コア	フロントエンド VT 電圧 = 3.0±0.2V	OSC トラッキング調整
   4	-	90MHz 受信	フロントエンド OSC トリマ	フロントエンド VT 電圧 = 19.0±0.2V
   5	手順3～4を数回繰り返す
   6	78MHz 40dB 無変調	78MHz 受信	フロントエンド [RF コイル]×4	RT101-1pin 電圧 = 最大	RF トラッキング調整
   7	88MHz 40dB 無変調	88MHz 受信	フロントエンド [RF トリマ]×4
   8	手順6～7を数回繰り返す
   9	83MHz 40dB 無変調	83MHz 受信	フロントエンド IFT	RT101-1pin 電圧 = 最大	IF 調整
   10	83MHz 90dB mono 1kHz		IFT02 赤コア	オーディオ出力 = 高調波歪最小	レシオ検波調整
   11			IFT02 黒コア	TP NULL 電圧 = 0±10mV
   12	手順10～11を数回繰り返す
   13	83MHz 90dB stereo 1kHz L+R	83MHz 受信	RT203	下の [VCO 調整手順] を参照	VCO 調整
   14			フロントエンド IFT	オーディオ出力 = 高調波歪最小	stereo IF 歪補正
   15			RT202	オーディオ出力 = 19kHz 成分最小	Pilot 信号キャンセラ調整
   16	83MHz 90dB stereo 1kHz R/L		RT204	L/R ch. オーディオ出力 = 最小	セパレーション調整
   17	83MHz 90dB mono 1kHz		RT205	L.ch オーディオ出力 = 0.775V	オーディオ出力調整
   18			RT206	R.ch オーディオ出力 = 0.775V
   19	83MHz 20dB mono 1kHz	83MHz 受信 MUTING : LOW	RT101	MUTING = ON/OFF 閾	ミューティングレベル調整
   20	83MHz 50dB mono 1kHz		RT102	S メータ = ちょうどフル	S メータレベル調整
   21	83MHz 90dB mono 400Hz		-	オーディオ出力 = レベル測定	CAL TONE 調整
   20		83MHz 受信 CAL TONE : ON	RT201	オーディオ出力 = 手順21の -6dB



   • VCO 調整手順



     手順	備考
     1	RT203 を反時計方向に回し切る
     2	RT203 を徐々に時計方向に回し、[STEREO] 表示が点灯した位置を記録する
     3	RT203 を時計方向に回し切る
     4	RT203 を徐々に反時計方向に回し、[STEREO] 表示が点灯した位置を記録する
     5	RT203 を [手順2] と [手順4] の中間に設定する



2. AM 受信部の調整



   手順	SSG出力	ST-J75 の設定	調整箇所	TP 及び調整値	備考
   1	-	FM/AM : AM MUTING : OFF CAL TONE : OFF	-	-
   2	-	522kHz 受信	T301	TP AM CV 電圧 = 1.5V	OSC トラッキング調整
   3	-	1602kHz 受信	CT302	TP AM CV 電圧 = 22.0V
   4	手順2～3を数回繰り返す
   5	603kHz 30dB 無変調	603kHz 受信	バーアンテナ 調整コア	RT702-1pin 電圧 = 最大	RF トラッキング調整
   6	1404kHz 30dB 無変調	1404kHz 受信	CT301
   7	手順5～6を数回繰り返す
   8	999kHz 30dB 無変調	999kHz 受信	IFT301 IFT302 IFT303	RT702-1pin 電圧 = 最大	IF 調整
   9	999kHz 50dB 無変調		RT702	S メータ = ちょうどフル	S メータレベル調整
   10	999kHz 30dB 無変調	999kHz 受信 MUTING : LOW	RT701	オーディオ出力 = ON/OFF 閾	ミューティングレベル調整



3. 調整結果


   • 再調整を完了すると感度と音質が見違えるほどアップしました


   • 感度は２倍くらい、ステレオセパレーションは３倍くらい良くなりました。


   • 歪率特性とステレオセパレーションが大幅に上がって素晴らしい音になりました。



---

使ってみました

1. 素晴らしいデザイン


   • 現在でも十分に通用する素晴らしいデザインです。


   • フロントパネルにヘアラインアルミ材を使用しており、質感が高いです。


   • 放送局のプリセット数が FM/AM 合わせて8局分あります。


     • 8局分というのは、このような高性能チューナにあっては不足です。


     • プリセットでは FM/AM や周波数だけでなく、MODE や MUTING 設定情報まで記憶してくれる賢さです。


     • プリセットメモリには不揮発性メモリを使っており、バッテリなどのバックアップ不要です。


   • AM はリアパネルに取り付けられたバーアンテナで受信します。


     • (ループアンテナより) 感度良く受信できます。


     • なお、MUTING OFF にすると AM ノイズフィルタが ON になります。


       • 高域は落ちますが、雑音が多い時は有効な機能です。


       • このフィルタは取扱説明書に書いてあるのですが、ほんの少ししか書いてないので、気付いていない人もいると思います。


2. 感度と音質


   • 感度が抜群に良い


     • 越谷からは受信しにくい [FM 富士] [FM 横浜] がしっかり入感しています。 やはり昔の SONY のチューナは優秀です。


   • 音質が素晴らしく良い


     • SONY ST-S333ES シリーズと比べても遜色ありません。


     • FM の音質は、音に解像度があり、高域がクリアで、低音に力があります。 聴き方によっては SONY ST-S333ESG より良好とも思えます。


     • これは、ＦＭ検波がレシオ検波になっているからもわかりません。


     • AM の音質もなかなか良好です。


   • 間違いなく、傑作チューナーです！！！


     • このチューナーには IF バンド切換や感度切換など、その後の高級チューナで標準とされた拡張機能は全くありません。


     • しかし、驚くべき感度と音質の良さがあります。



---

レベルメータ

• FM アンテナ入力レベルとレベルメータの振れの相関関係を測定してみました。 1～5 とあるのはレベル表示、×が消灯、○は点灯です。


• これを見ると、S/N 良く受信するためには、レベル5の必要があるようです。 レベルメータの振れはバブルですね・・・



  アンテナ入力 (dB)	1	2	3	4	5
  ～-4	×	×	×	×	×
  -3～17	○	×	×	×	×
  18～24	○	○	×	×	×
  25～30	○	○	○	×	×
  31～37	○	○	○	○	×
  38～	○	○	○	○	○




---

局名表示パネルを自作しました

1. ST-J75 のプリセットボタンを押すと、それに対応した局名表示パネルが点灯して、写真のように放送局名を表示します。




   • これが、当時の流行でした。 どこのメーカーのシンセサイザーチューナーも同様な表示方式でした。


   • 当時は FM 放送局が3局くらい、AM 放送局が5局くらいで、合計8局プリセットでも何とか間に合っていました。


   • ですから、FM の局名表示パネルもその地域に合うものは3枚くらいだったです。


   • 局名表示パネルはデフォールトで何枚か用意されていて自分で好きな位置にセットしていました。


2. 時代は進み FM 放送局が増えたのですが、それに合う局名表示パネルは用意されていませんでした。


   • 仕方ないので、適当な放送局の局名表示パネルを代わりにセットしていたのが実情でした。


   • こうなると、放送局名の表示は何の意味もなくなるのです。


   • 現在では越谷でも実用的に聴ける FM 放送局は8局を超えます。


   • それに合う局名表示パネルはないし・・・と言うことで、2006年12月17日、オリジナルの局名表示パネルを自作しました。


3. 局名表示パネルの変更が容易になるよう、画像編集ソフトで元画像を作成して作りました。


   • BLUESS Laboratory さまより、アイデアと局名表示パネルの概略寸法をいただきました。


   1. 元画像を Adobe PhotoDeluxe 4.0 で作成します。 白抜き文字は「Arial Bold 10 point」にしました。



      作成した画像ファイルは st-j75-label01.pdd です。


   2. 印刷します。 黒の部分が真っ黒になるようプリンタの設定が重要です。


      • レーザープリンタで印刷しましたが、黒を黒らしく印刷するにはインクジェットプリンタのほうが良いと思います。


      • レーザープリンタでは黒が真っ黒になり切れないです。（ディザになる。）


      • 印刷する紙は PPC 用紙だと厚過ぎて LED 光がかなり弱くなります。


      • [コクヨ T149N] という薄口トレーシングペーパー (50枚で税込283円) がちょうど良い透過度です。


        • 薄口紙ですから加工も簡単です。


        • レーザープリンタには、この紙は薄過ぎるので印刷中に紙がジャムります。


        • 通常の PPC 用紙にマスキングテープ等で貼り付けて印刷すると、うまくいきます。


   3. 印刷された紙を慎重にハサミで切り取り、これを局名表示パネルホルダーに入れます。


      • 印刷したままの局名順番でホルダーにセットするので、局間の余白は切り取らずに残しました。





   4. 局名表示パネルホルダーを ST-J75 にセットすると、写真のように完成です。


      • イージークラフトの割には、なかなか良い出来映え！！！


      • 参考 ・・・ 過去にも局名表示パネルを自作した ことがあります。



---

仕様など

1. ドキュメント


   • ST-J75 取扱説明書


   • ST-J75 Service Manual ・・・ 輸出版で FM 専用チューナとなっている


   • ST-J75 Schematics ・・・ 回路図はこれがみやすい


2. レビュー記事


   • ST-J75 review


3. 仕様







---
