ADVANTEST TR5822

ADVANTEST TR5822 をゲット！

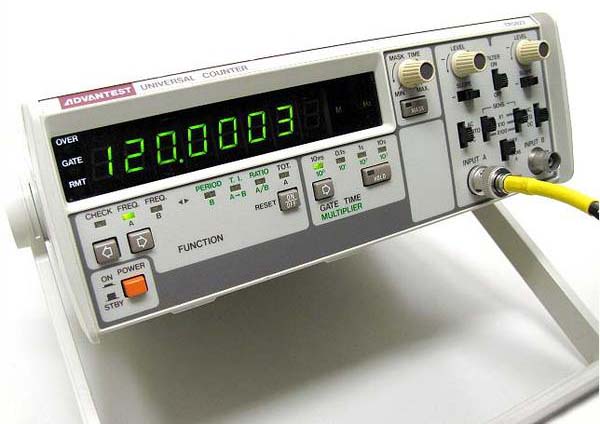

2009年7月24日、 ADVANTEST TR5822 の中古を7,980円で入手しました。

今まで使っていた自作の周波数カウンタの具合が悪くなったので、修理するか中古調達するか悩んでいたところ、手頃な価格の中古があったので飛びつきました。

単なる周波数カウンタではなく、 Universal Counter です。

FM チューナーの調整で使います。 ですから、それほどハイスペックを必要としている訳ではないです。 8桁表示のユニバーサルカウンタは目的には十分過ぎです。

以下の計測ができます。

　①周波数測定 ・・・ (A)10Hz～120MHz, (B)1mHz～50MHz
　②周期測定 ・・・ 20ns～1000s
　③時間間隔測定 ・・・ 200ns～1000s
　④周波数比測定 ・・・ DC～50MHz
　⑤積算計数 ・・・ DC～50MHz

---

状態チェック

1. 外観 ・・・ 中古としては問題ないレベル


   • フロントパネル、リアパネルとも綺麗です。 よく見ると細かいキズはあるのですが、気にならない程度です。


   • 天板カバーに少し黄ばみがありますが気にならない程度です。


   • ゴム脚×4個が剥がれて無くなっています。 これは、ぜひ補修したいと思います。


2. 動作チェック ・・・ 当り！の個体


   • 表示部の輝度低下はなく、表示良好です。


   • この機種でよくあるタクトスイッチの不具合は皆無でした。 良かった！


   • その他のスイッチやボリュームなどにも全く異常がなく、動作良好です。


   • 異常や不安定さは全くなく、動作良好です。



---

カバーを開けてみました

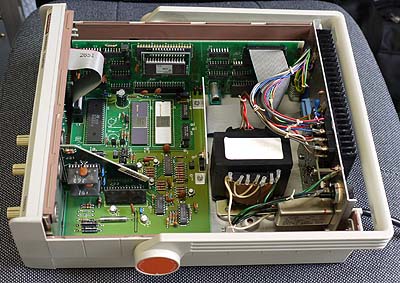

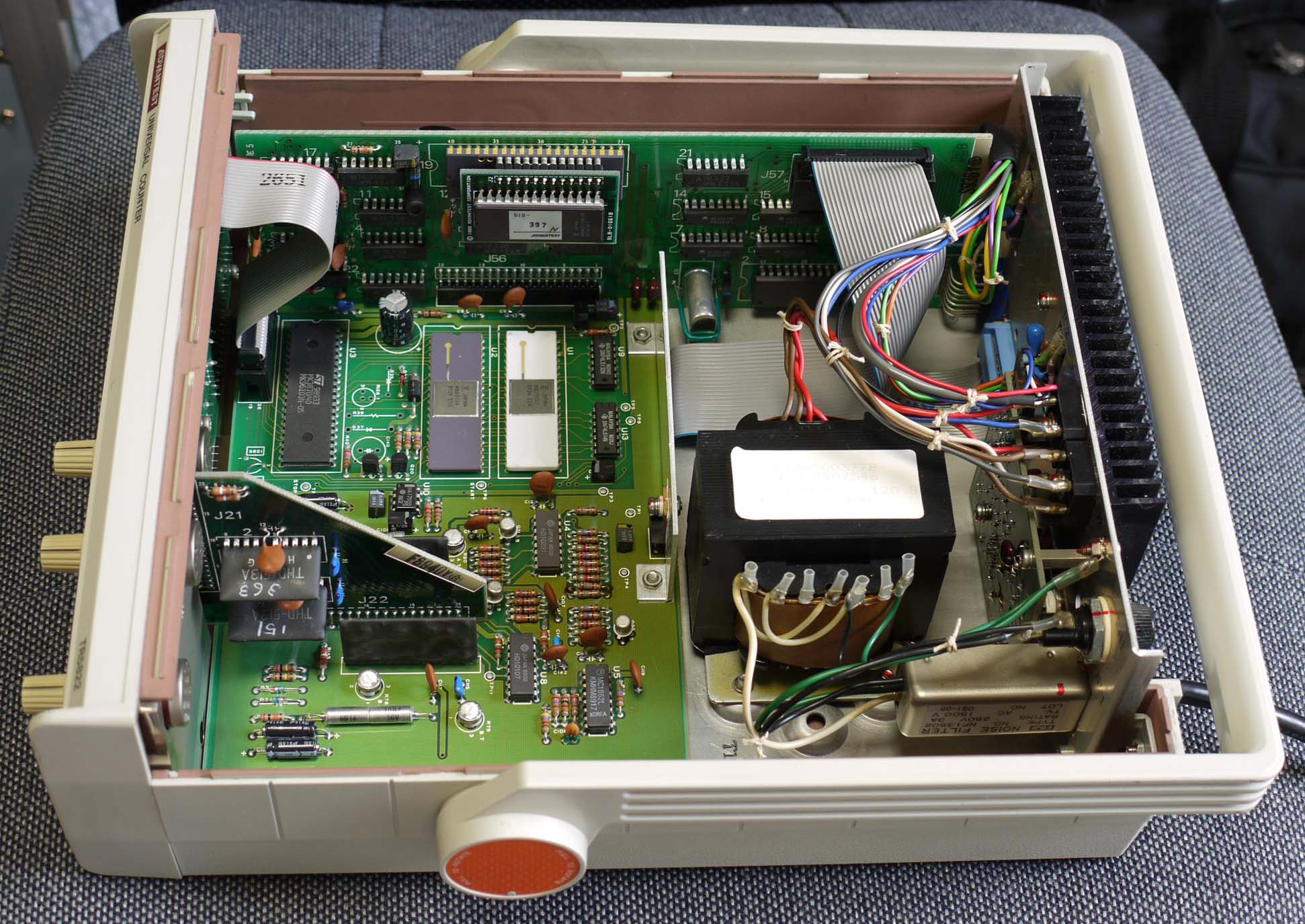

1. 密閉構造に近いため、内部には埃一つありません。 とても綺麗です。 右の写真をクリックすると拡大表示できます。


   • 素晴らしく良い作りです。 さすが周波数カウンタ老舗の タケダ理研 (現在は ADVANTEST) です。 ちなみに型番の TR は タケダ理研 を意味していると思います。


   • 立派な電源トランスが鎮座しています。


   • AC 電源入力部には高級なノイズフィルターが入っています。


   • 使用 IC のロット番号は1989年のものが多いです。 シャーシに [89.10.16] とマーキングがありました。 よって、この TR5822 は1989年10月16日製造品と判明しました。


2. 基板は全てガラスエポキシです ・・・ さすが測定器です。


   • 全体に 74LS タイプの TTL IC を多数使用しています。


   • メイン基板には MCU として MOSTEK MK3870 を搭載しています。


   • 写真手前の三角型の基板とメイン基板の一部でアナログプリアンプ (DC～高周波) を構成します。


   • 写真奥で垂直に取り付けられている基板は GP-IB 制御基板です。 基板コネクタでメイン基板と結合されており、取り外し可能です。 MCU として MOSTEK MK38P70 を搭載しています。


   • リアパネル側でトランスの右側の基板は 10MHz 基準クロック基板です。


3. メイン基板にある調整ボリュームとテストポイントは以下です。 回路図がないので、詳しくは判りません。


   • 調整ボリューム



     ボリューム	シルク表示	機能
     R73	A.N	感度調整 (A)
     R80	A.T	トリガレベル調整 (A)
     R78	B.N	感度調整 (B)
     R79	B.T	トリガレベル調整 (B)



   • テストポイント



     テストポイント	内容	備考
     TP1	GND
     TP2	+5V	実測値 +5.01V
     TP3	+5V	実測値 +4.99V
     TP4	-12V	実測値 -12.16V
     TP5
     TP6	START
     TP7	STOP
     TP8
     TP9
     TP10	トリガレベル (A)	R80 と関連
     TP11	トリガレベル (B)	R79 と関連



4. その他


   • 電解コンデンサは [4700uF 25V 85℃] [1000uF 50V 85℃] [470uF 10V 85℃] の3個使っています。


   • カバーの外し方


     1. 底部にある4本のネジを外す
     2. 上カバーを上側方向に取り外す。
     3. GP-IB ボードのフラットケーブルを外す。
     4. GP-IB ボードを取り外す。
     5. メイン基板を固定している後ろ側の2本のネジを外す。
     6. 放熱板より来ている電源ケーブルをメイン基板のコネクタから外す。
     7. フロントパネル＆メイン基板を上側方向に取り外す。
     8. 電源ユニットを一旦前方方向にスライドしてから情報方向に取り外す。
     9. 以上でバラバラになる。組み立ては逆の手順で行う。



---

補修

1. 脚がない


   • ノギスで脚の入る穴の寸法を測ると 12.5×16.5×2.85mm でした。


   • これを元にホームセンターで材料を探すと、「iteck エバークッション 110×90×5mm」（品番 KE-911）税込136円を見つけました。


     • 材質は硬質スポンジ（発泡ポリエチレン）で加工が楽です。
     • ブツブツの突起が出ているので加工の誤差が見立たないです。
     • 粘着タイプなので楽です。切って貼るだけです。


   • 12×16×5mm に加工したものを4個作り、脚として貼り付けました ・・・ 意図した通りに出来上がり、見栄えも良いです。


2. 電解コンデンサ交換


   • 電解コンデンサは [4700uF 25V 85℃] [1000uF 50V 85℃] [470uF 10V 85℃] の3個しかなく、全て電源平滑用です。 最初の2個において、少し膨張が見られました。


   • 計測器は1日中通電して使うことが多く、これらの電解コンデンサはそろそろ寿命と思います。 電解液漏れをおこす前に3個とも予防交換しました。


   • 20年前の電解コンデンサと現在の電解コンデンサでは大きさが全然違います。 体積的には1/3くらいです。 値段は3個で190円でした ・・・ 値段的にはどうだろうか？


3. 全体を OA クリーナで軽く汚れを落としました。



---

使ってみました

1. 取扱説明書を読まなくても直ぐに使いこなせるほど、操作性が良いです

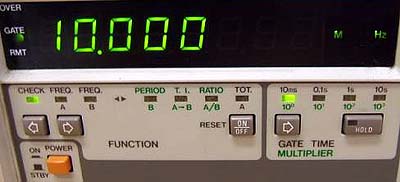

   • 右の写真は [INPUT A] と [INPUT B] の周波数比を計測しているところです。


   • 240(W)×88(H)×280(D)mm / 4kg と FM チューナーの半分くらいの大きさです。


   • 低周波を計測する場合は [INPUT B] が便利です。 周波数によって自動的にレシプロカル計測（後述）に切り換わります。


   • なかなか出来の良いユニバーサルカウンタです！！！


2. フロントパネルの [POWER] スイッチは ON/STBY となっています


   • STBY (スタンバイ) は OFF ではなく、この状態にすると計測回路の電源は OFF になりますが、内蔵クロック回路の電源は ON のままです。


   • 周波数カウンタでは、内臓クロックが十分な確度に安定するには時間がかかります。 TR5822 では ±5×10^-7の確度になるには15分 (もっと安定を望むなら1時間) かかります。 STBY は ON で直ぐに使えるようにするための配慮です。


   • 従って、TR5822 の電源を完全に OFF したい場合は、電源コードをコンセントから抜く必要があります。


3. 低周波を高確度で計測するための レシプロカル機能 があります


   • 例えば、10Hz をゲートタイム 1s で「普通の周波数カウンタ」で計測すると10となりますが、量子化誤差が±1あるので、この計測結果には誤差が 10% 以上あることになります。 しかも、測定結果の桁数が少な過ぎるので測定精度がまるで無いです。


   • レシプロカルとは周期を計測して、その結果の逆数で周波数表示したものです。 このため、低周波であっても高確度の計測結果が得られます。


   • TR5822 ではレシプロカル変換 (Reciprocal exchange) は内臓 MCU で行っています。


4. リアパネル側には以下のコネクタ類があります。


   • [GP-IB] コネクタ及び [アドレス設定] ディップスイッチ


     • TR5822 GP-IB～パラレル I/F の変換回路図とリモートコントロールソフトが こちら にあります。


     • 意外と簡単に外部コントロールできるのですね。


   • [標準信号] BNC コネクタ及び [IN/OUT 切換] スライドスイッチ


     • [IN/OUT 切換] スライドスイッチを IN にすると、[標準信号] BNC コネクタは外部クロック入力モードとなります。 外部クロック (10MHz) を基準周波数として計測します。


     • [IN/OUT 切換] スライドスイッチを OUT にすると、内臓クロック (10MHz) を基準周波数として計測します。 [標準信号] BNC コネクタからは内臓クロックが出力されます。


   • [STD ADJ.] トリマ


     • 内臓クロックの校正用トリマです。



---

校正

1. なぜ？日本語マニュアルは英語マニュアルの省略版になっているのでしょうね？？？


   • 取扱説明書 (日本語)には手順5の [タイムベース] の校正方法しか記載されていません。
   • 取扱説明書 (英語)には [タイムベース] に加えて [感度] と [トリガレベル] の校正方法も記載されています。

   そこで英語マニュアルから校正方法を以下のようにまとめてみました。



   手順	SG 出力	TR5822 の設定	調整ボリューム	TP 及び調整値	備考
   1	周波数 : 10MHz 波形 : 正弦波 出力 : 25mVrms 終端 : 50Ω	SG 入力 : INPUT (A) AC-AUTO-DC (A) : AUTO SLOPE (A) : + SENS. (A) : ×1 SEP/COM : SEP FILTER : OFF GATE TIME : 10ms	R73	TP10 波形 = Duty 50%	感度調整 (A) シンクロスコープで観測
   2	周波数 : 50MHz 波形 : 正弦波 出力 : 20mVrms 終端 : 50Ω	SG 入力 : INPUT (B) AC-AUTO-DC (B) : AUTO SLOPE (B) : + SENS. (B) : ×1 SEP/COM : SEP FILTER : OFF GATE TIME : 10ms	R78	TP11 波形 = Duty 50%	感度調整 (B) シンクロスコープで観測
   3	周波数 : 10MHz 波形 : 正弦波 出力 : 25mVrms 終端 : 50Ω	SG 入力 : INPUT (A) FUNCTION : FREQ. A AC-AUTO-DC (A) : DC SLOPE (A) : + SENS. (A) : ×1 SEP/COM : COM FILTER : OFF GATE TIME : 10ms LEVEL (A) : センター	R80	カウント表示 = 計測可能	トリガレベル調整 (A)
   4	周波数 : 10MHz 波形 : 正弦波 出力 : 25mVrms 終端 : 50Ω	SG 入力 : INPUT (A) FUNCTION : FREQ. B AC-AUTO-DC (B) : DC SLOPE (B) : + SENS. (B) : ×1 SEP/COM : COM FILTER : OFF GATE TIME : 10ms LEVEL (B) : センター	R79	カウント表示 = 計測可能	トリガレベル調整 (B)
   5	周波数 : 10MHz (周波数精度 : 1×10-9) 波形 : 正弦波 出力 : 200mVrms 程度 終端 : 50Ω	SG 入力 : INPUT (A) FUNCTION : FREQ. A AC-AUTO-DC (A) : AUTO SLOPE (A) : + SENS. (A) : ×1 SEP/COM : SEP FILTER : OFF GATE TIME : 1s	リアパネル STD ADJ. トリマー	カウント表示 = 10.000000Mz	タイムベース調整



2. 私は周波数校正には GPS のタイムベースを使うことを考えています


   • GPS から得られる 1PPS 信号 (1秒に1回の基準パルス) を使うのです。


   • TR5822 はユニバーサルカウンタなので、レシプロカル計測や周期計測で 1PPS 信号を直接計測して校正ができます。


     • （レシプロカル計測のできない）周波数カウンタでは、校正には 10MHz の基準周波数が必要です。 GPS の 1PPS 信号から 10MHz を作り出す回路は大掛かりになります。 更に高価なオーブン付 VCXO (Voltage Controlled X'tal Oscillator) などが必要になるでしょう。


     • これで判るように、周波数カウンタよりユニバーサルカウンタのほうが校正しやすいです。



---
