TRIO KT-7700 (2号機) が到着

2023年12月9日、富山県高岡市の N さんから TRIO KT-7700 の再調整依頼品が到着しました。

FM 専用チューナで、検波は マルチプリケーティブ・ディスクリミネータ です。

程度＆動作チェック

依頼者のコメント
- 若い頃に聞いていたオーディオの音が懐かしくなって FM 放送で当時の音楽を聴いています。
- 最近ヤフオクで TRIO KT-7700 を入手しました。
- [S メータ] の振れが少ないのと [Output level] ノブを回した時にノイズが出る程度で問題なく使用できています。
- 中を覗いてみたくて天板のビスを緩めてみましたが、前面パネル側の両サイド2本がなめそうになったので止めました。
  - 同等のビスが有りましたら交換お願いします。
- タンタルコンデンサや、他にも劣化しているい電解コンデンサなどが有れば交換お願いします。
- きちんと調整すればもっと良くなると思って連絡しました。
外観
- 製造シリアル番号は [550379] で、電源コードの製造マーキングより [1977年製造品] とわかりました。
- 全体的には綺麗でキズ等もほぼなく良い状態ですが、以下のような気になる汚れがあります。
  - 天板そのものではなく、周りに沿ってゴミがこびりついています。
  - ダイヤルスケールの内側が煤のような汚れで曇っています。

電源 ON してチェック

電源は問題なく入り、ランプ切れはないです。
良好に FM 受信でき、[stereo] ランプも点灯します。音もかなり良いです。
周波数ダイヤルと指針のズレは ±0.1Mz に入っているので問題ないです。
[S メータ] の振れが少ないとのことですが、80dB 入力で 4.5 なので、そう悪くないです。 80dB 入力で 5 が基準。
[Output level] ノブを回わすと僅かにガリ音が聞こえます。

到着時のままオーディオ性能値を測定してみました。

全て問題ない性能でした。この個体は良好と言えます。再調整で高調波歪率は改善するかもしれません。

項目	IF band	stereo/mono	L	R	単位
ステレオセパレーション (1kHz)	wide	stereo	50	50	dB
高調波歪率 (1kHz)	wide	mono	0.069		%
高調波歪率 (1kHz)	wide	stereo	0.11		%
パイロット信号キャリアリーク	wide	stereo	-76	-74	dB

カバーを外して内部をチェック
- まず、天板を外すのに難儀しました。
  - 天板を留めるネジのうち、フロントパネル側で左端のネジが外れないのです。
  - ネジの頭をドライバで左回してもカラ回りしてネジが上がってこないのです。
  - 天板の下側にマイナスドライバの先を突っ込み天板を持ち上げながらネジを回したら、やっとネジが外れました。
  - 外したネジを観察するとネジ山が欠けていました。どうしたらネジ山が潰れるのだろう？？？
  - ネジ穴のほうは山が潰れていなかったので、ネジを交換すれば直りそうです。
- 内部はシャーシやフレームに錆はなく、基板も非常に綺麗です。
修理の方針を決めた
- 内部は非常に綺麗で FM 受信も良好なことから、基本的には再調整だけで性能は蘇ると思います。
- 天板周囲の汚れをクリーニングしてゴミを除去します。
- ダイヤルスケール内の汚れはフロンパネルをバラバラに分解してゴミを除去します。
- タンタルコンデンサは [電源基板] に実装されており、これは別のコンデンサに交換します。
- ついでに [電源基板] の電解コンデンサも全数交換します。

リペア (その1)：[電源基板] のタンタルコンデンサと電解コンデンサを全数交換

コンデンサ交換のために底板を外したら、 ビックリ！
- 底板を外したら、小ネジが1本転がりだしました！！！長さより天板を留めるネジとわかりました。
  - ネジ1本と言えども恐ろしいです、転がって電源ラインを短絡すると悲惨な状況に・・・
- おそらく、誰かが天板を外した時にネジを落としてしまって基板の隙間に落としてしまったのでは？
  - ネジどこへ行ったかわからなくなり、同じような形をしたネジで誤魔化した。
  - そのネジのピッチ合わなかった、ということでしょう。天板手前左のネジです。
- なぜネジ山が潰れるのか疑問でしたが、これでわかりました。笑ってしまいます。

部品交換リスト

以下のリストのように交換しました。

基板	部品番号	交換前	交換後	備考
電源基板	C5	2200uF/25V (85℃)	2200uF/35V (105℃)	耐熱 105℃ クラスに交換
	C6	470uF/25V (85℃)	2200uF/35V (105℃)
	C7	220uF/25V (85℃)	470uF/25V (105℃)
	C8	100uF/25V (85℃)	100uF/25V (105℃)
	C11	470uF/16V (85℃)	470uF/25V (105℃)
	C12	220uF/16V (85℃)	470uF/25V (105℃)
	C13	3.3uF/25V (タンタル)	10uF/25V (積層セラミック)	積層セラミックコンデンサのほうが ESR が低く優秀
	C14	6.8uF/25V (タンタル)	10uF/25V (積層セラミック)	積層セラミックコンデンサのほうが ESR が低く優秀

交換前後の記録写真

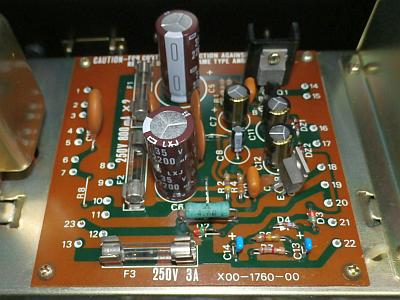

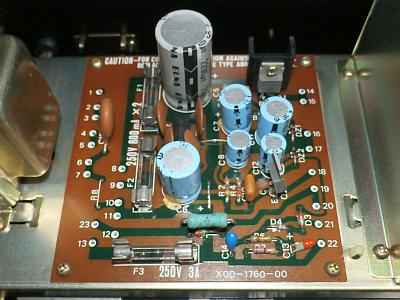

- 左の写真は交換前で、右の写真は交換後です。
- 技術の進化は小型化に貢献し、耐電圧や容量が増したにも関わらずスカスカになりました。
- 風通しが良くなったことで熱の影響に強くなり、更に信頼性が上がりました。

  　
- 下の写真は、交換前に電源基板に実装されていたコンデンサです。

リペア (その2)：[天板周囲の汚れ] [ダイヤルスケール内の汚れ] のクリーニング

天板周囲の汚れ
- Tリンレイ NEW プロインパクト中性クリーナで拭き取ったら綺麗にゴミが除去できました。
ダイヤルスケール内の汚れ
- ここのクリーニングはかなり手間がかかります。フロントパネルを下の写真のようにバラバラにする必要があります。
- 分解作業の時に [同調ノブ] の2箇所の六角ネジのうち、1箇所が締め付けられていないことが発覚しました。
  - 再組立て時に2箇所ともシッカリ締め付けたのでご安心ください。
- [周波数板] は中性洗剤を使って水洗いして汚れを除去して綺麗になりました。
- [周波数板] 以外の部分は Tリンレイ NEW プロインパクト中性クリーナで拭き取ったら綺麗にゴミが除去できました。

リペア (その3)：バリコン軸の接触回復

本機は46年物ビンテージ (2023年現在) です。バリコン軸の接触回復は必須です。

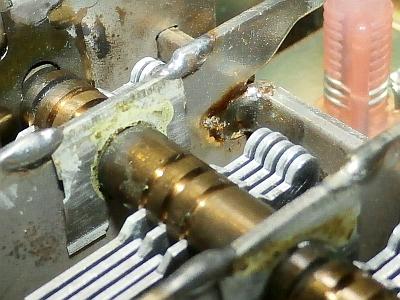

- フロントエンドのカバーを外してバリコンをチェックすると、左の写真のように軸受けに緑青サビが出ていました。
- 緑青サビは絶縁物ですから [感度低下] [同調ノブ操作でガサガサという雑音発生] などの障害の元になります。

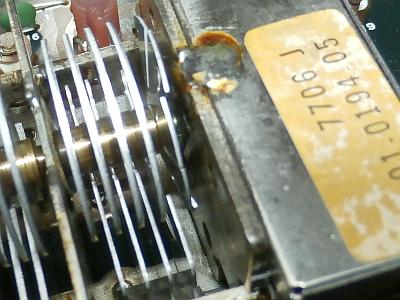

- 右の写真は OSC 部のバリコン部分ですが、写真一番右の羽が大きく調整 (曲げ) されています。
  - ちょっとやり過ぎの感じがするので、メーカでの調整ではないと思います。オークション出品者がやったのか？
  - 実際に使ってみて、ダイヤルスケールと指針のズレは ±0.1MHz 以内に入っているので問題ないです。
  　
バリコン軸接触回復作業
1. エレクトロニッククリーナを軸受けに噴射し何度もバリコン羽を動かすと緑青サビが湧き出てきます。
2. 湧き出た緑青サビを爪楊枝で丹念に落とします。
3. [1] と [2] を何度も何度も繰り返します。
4. 仕上げに、軸受けに CRC 5-56 を塗布して防錆処置します。
以上で接触回復しました。

リペア (その4)：フロントエンドが劣化している

再調整作業に入っている時に気が付きました。
- [muting] スイッチが [1] の時のミューティグ ON/OFF 閾値はアンテナレベルが 16～20dB くらいが正しいです。
- ところが 37dB 以上にしないとミューティング解除できないのです。調整範囲を逸脱しています。
原因
- フロントエンドの増幅度が 20dB 程度下がっています。
- これがアンテナレベルを 37dB 以上にしないとミューティング解除できない理由です。辻褄が合います。

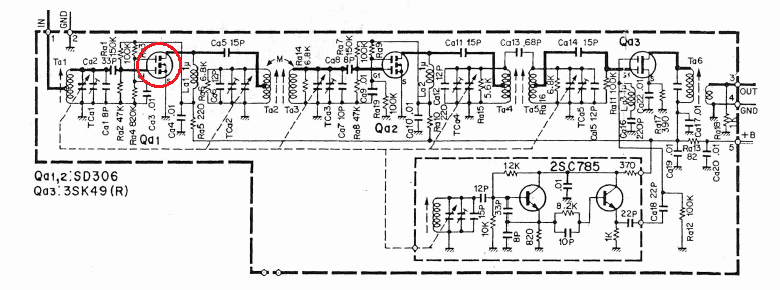

- 具体的にはフロントエンド初段の FET の劣化です。下の回路図はフロントエンドですが、赤〇で囲んだ FET です。
- 初段 FET はアンテナに近いので、カミナリ時の帯電にさらされると故障することがあります。
修理するかどうか
- 本来、私のところでは [フロントエンド故障は修理不可] 判定としています。
  - なぜなら、修理にはシールドケース取り外しや糸掛け機構分解が必要で、膨大な作業が必要になるからです。
  - 故障した FET は SIGNETICS SD306 ですが、これは製造中止で入手不可です。
  - ただ、KT-7700 のフロントエンドは大きめの基板と大きめの部品を使っているので、互換性のある FET を見つけることができれば、なんとか修理できそうです。互換性のある FET を探すのと、かつ、手配する必要はありますが。
- アンテナレベルが大きめであれば、今のままでも使える
  - 初段の FET の増幅度がほぼ 0dB (1倍) になっていますが、同調性能には問題ないです。 RF 切換スイッチがある機種の Direct が選択されたような状態。
  - アンテナレベルが 40dB 以上 (できれば 50dB 以上) あれば問題なく使えます。
- 修理依頼者と協議しました
  - 修理依頼者のほうでは CATV のケーブルから FM 放送を聴いていたそうで、アンテナレベルは強力とのこと。
  - この KT-7700 も問題なく使えていたとのことで、今回はフロントエンドの修理をしないことになりました。
将来、症状が悪化すれば再修理となりますが、これには以下の2つの方法があります
- 簡単で確実な方法は、修理依頼者のほうで部品取り用の KT-7700 (ジャンクで構わない) を手配していただき、そこからフロントエンドを移植する。
- なんとか互換性のある FET を見つけて超頑張って修理する。

リペア (その5)：その他

天板を留めるネジを全数交換
- 今回ネジ破損があったし、やはり若干短いかなと思われました。そこで、少し長いタップネジと全数交換しました。
- 今後、ネジを外すことがあった場合、再取り付けでは力を入れ過ぎないように注意ください。
- タップネジを再取り付けする際には、締め付ける前にドライバーを左回しして元の取り付け方向を探るようにしてください。

再調整

電源電圧チェッック (VP)
- 電圧の実測値は以下のように良好でした。

  VP 標準値 実測値 判定

  電源基板 14pin (+B) +13V +13.2V 〇

  電源基板 18pin (-B) -13V -13.5V 〇
FM 受信部の調整
- KT-7700 (1号機) に記載の手順で再調整しました。

調整結果

フロントエンドは劣化しているものの、再調整で以下のような素晴らしいオーディオ性能に蘇りました。

項目	IF band	stereo/mono	L	R	単位
ステレオセパレーション (1kHz)	wide	stereo	64	67	dB
ステレオセパレーション (1kHz)	narrow	stereo	51	49	dB
高調波歪率 (1kHz)	wide	mono	0.027		%
	wide	stereo	0.027		%
	narrow	mono	0.15		%
	narrow	stereo	0.15		%
パイロット信号キャリアリーク	wide	stereo	-78	-76	dB
オーディオ出力レベル偏差 (1kHz)	wide	mono	0	0	dB

使ってみました

デザイン
- ともかく大きくて重いですが、 測定器のような素晴らしい作り です。
- フロントパネルは 4mm の分厚いアルミ材で高級感あります。
- 天板や側板の作りは良く頑丈です。
- ダイヤルとメータに照明があって、ON すると浮き上がって素敵です。
- チューニングノブは直径 42mm の光沢アルミ材で高級感あります。
- チューニングノブでダイヤル指針は、高級感のある動きをします。
- 最前面の透明パネルと内部の周波数パネルがガラスでできています。このため透明度が高く高級感バッチリです。
感度や音質
- この個体はフロントエンドが劣化して感度落ちしているので、遠距離受信は無理です。
- しかし、十分なアンテナレベルで放送を聴くと、とても良い音です。派手さが少なく歪感がない大人しい良い音です。
