TRIO KT-7700 (7号機)

TRIO KT-7700 (7号機) が到着

2026年7月11日、千葉県鎌ケ谷市の N さんから TRIO KT-7700 の修理依頼品が到着しました。

定価7.8万円 の FM 専用チューナで、検波は マルチプリケーティブ・ディスクリミネータ です。

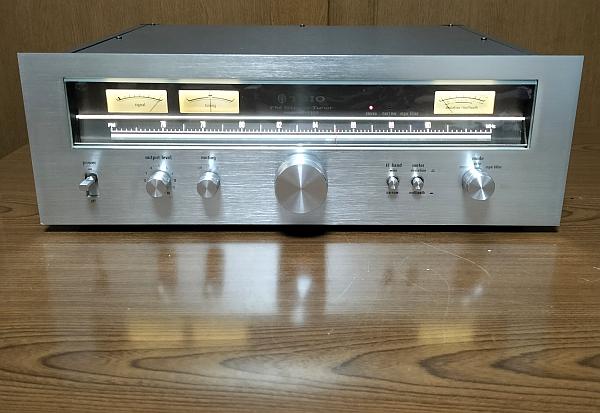

写真は照明をウォームホワイト色 LED に換装後です。 ウォームホワイト色は暖か味があって素敵です。

---

程度＆動作チェック

1. 寄贈者のコメント


   • 受信はできており音も再生できていますが感度が不安定です。


     • 感度が低下していることが多く、S メータ表示が低く、stereo ランプが点灯せずステレオ受信ができません。


     • 受信をしていると突然、S メータ表示が高くなり、stereo ランプが点灯してステレオ受信できます。


   • 周波数ズレが若干あるようです。


   • パネル内照明の LED 化をお願いします。


   • 電源部の電源コンデンサ、トランジスタ他、劣化が疑われる部品の交換をお願いいたします。


   • 同機についてご経験上で高音質化が効果あると見込まれる部品がありましたら、交換お願いします。


2. 外観のチェック


   • 製造シリアル番号は [350175] です。 電源コードの製造マーキングが見当たらず、ここからは製造年が不明です。


   • 全体的に綺麗な逸品です。 特に指摘する問題箇所はありません。


3. 電源 ON してチェック


   • 電源は問題なく入りました。 ランプ切れはありません。


   • 電源 ON 直後は [S メータ] が 70% 程度振れ [STEREO] ランプが点灯してステレオ受信できました。


   • 筆者の環境では [S メータ] は 90% 以上振れるはずで、こういう意味からは感度落ちがあるかもしれません。


     • 通電して15分くらいかけて徐々に [S メータ] の振れが下がって 30% くらいになりました。 この状態でも正常受信しています。


     • [S メータ] の振れが少なくなると、[T メータ] の振れも少なくなるのが普通ですが、大きく振れて問題ないです。


     • 実際の受信では感度落ちは感じられず、単に [S メータ] の振れが不安定になっているように思います。


     • [S メータ] の振れに関して修理依頼者のコメントと少し違いますが、この不具合が要因だと思います。


   • [D/M メータ] が全く動作しません。 D/M どちらに切り換えても振れがゼロです。 故障しています。


4. カバーを開けてチェック


   • 使用 IC のロット番号より、本機は [1976年製造品] とわかりました。 半世紀物ビンテージです。


   • 筐体内部や基板は非常に綺麗です。 目視で明らかに劣化とわかる部品は見当たりません。


   • 天板を留めるネジと底板を留めるネジが逆になっています。 かつ、ネジが2本欠品しています。


     • 過去に誰かが天板と底板のネジを外してテキトーに組み立てたようです。 オマケにネジ×2本を紛失している。



---

リペア (その1)：[電源基板] のタンタルコンデンサと電解コンデンサを全数交換 ・・・ 修理依頼者の要求

1. 部品交換リスト


   • 以下のリストのように交換しました。



     基板	部品番号	交換前	交換後	備考
     電源基板	C5	2200uF/25V (85℃)	2200uF/35V (105℃)	耐熱 105℃ クラスに交換
     	C6	470uF/25V (85℃)	2200uF/35V (105℃)
     	C7	220uF/25V (85℃)	470uF/25V (105℃)
     	C8	100uF/25V (85℃)	100uF/25V (105℃)
     	C11	470uF/16V (85℃)	470uF/16V (105℃)
     	C12	220uF/16V (85℃)	470uF/16V (105℃)
     	C13	3.3uF/25V (タンタル)	10uF/25V (積層セラミック)	積層セラミックコンデンサの ほうが ESR が低く優秀
     	C14	6.8uF/25V (タンタル)	10uF/25V (積層セラミック)

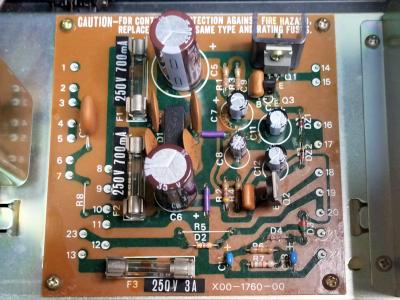

2. 交換前後の記録写真

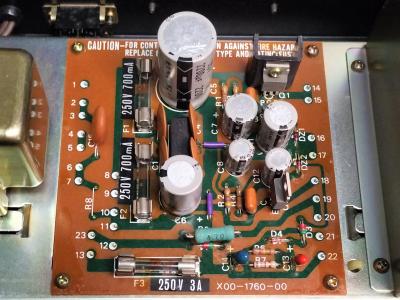

   • 左の写真は交換前で、右の写真は交換後です。


   • 技術の進化は小型化に貢献し、耐電圧や容量が増したにも関わらずスカスカになりました。


   • 風通しが良くなったことで熱の影響に強くなり、更に信頼性が上がりました。

     　



---

リペア (その2)：照明の LED 化 ・・・ 修理依頼者の要求

1. 使用する LED


   • 左の写真のヒューズ型 LED は周波数ダイヤル照明に使います。 ウォームホワイト色 (電球色) です。

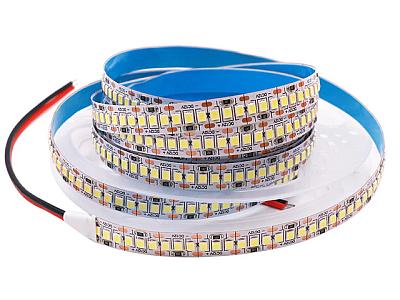

   • 右の写真のテープ LED はメータ照明に使います。 ウォームホワイト色 (電球色) です。


     • 単位で切って使え、1単位は LED 3個に相当します。 メータあたり4単位使います。


     　


2. オリジナルの照明回路


   • オリジナルのフィラメントランプの時の回路です。 ランプへは電源トランスの専用巻線から AC 駆動しています。


   • [DIMMER] スイッチはダイヤル照明だけにかかり、メータ照明にはかかりません。

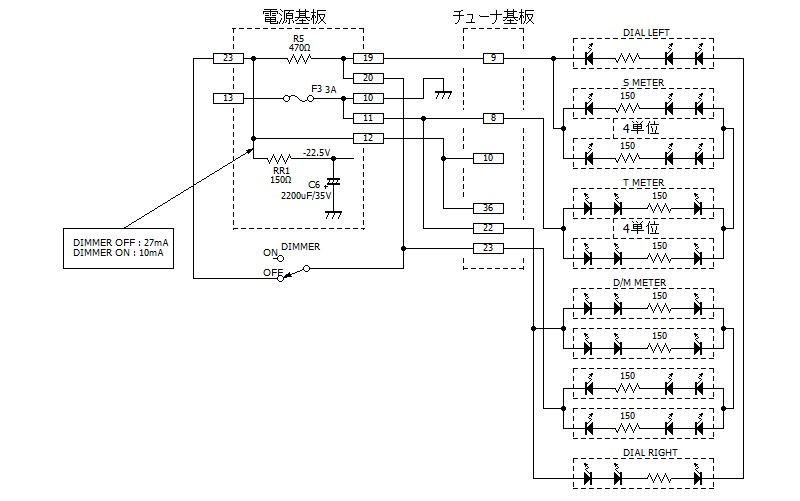

3. LED 化後の回路


   • [電源トランスからの AC7.5V の配線] [フィラメントランプ] は不要なので取り外します。


   • LED は DC 駆動する必要があり、電流は僅かなので、駆動電源は [電源基板] の [C6] から取ります。


   • [DIMMER] スイッチはダイヤル照明とメータ照明に同時かかります。 オリジナルの動作と変わりますが、このほうが正解です。




4. LED 実装の様子

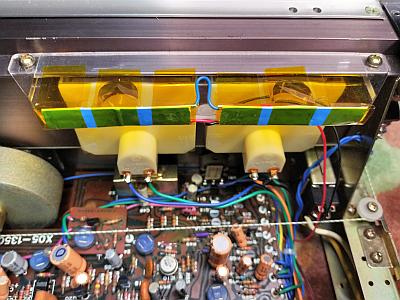

   • 左の写真は [S メータ] [T メータ] へテープ LED の実装後です。 金属カバーを外して撮影しました。


     • メータあたりテープ LED を4単位使いました。


     • 経年変化しない260℃耐熱ポリイミドテープを使ってテープ LED を貼り付けました。

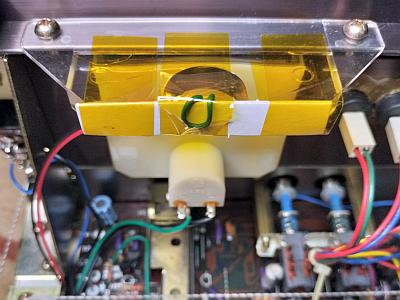

   • 右の写真は [D/M メータ] へテープ LED の実装後です。 金属カバーを外して撮影しました。


     • テープ LED を2単位にカットしたものを2枚台紙に貼り、直列接続にして使いました。


     • 経年変化しない260℃耐熱ポリイミドテープを使ってテープ LED を貼り付けました。


     　

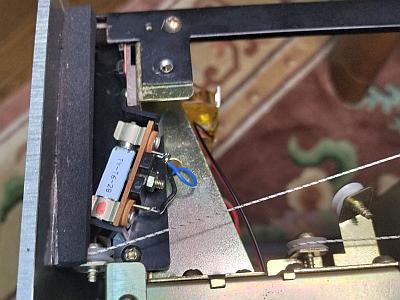

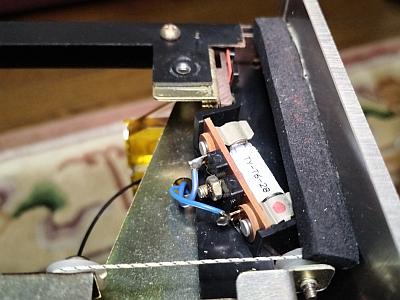

   • 下の写真は左右サイドへのヒューズ型 LED 実装後です。

     　

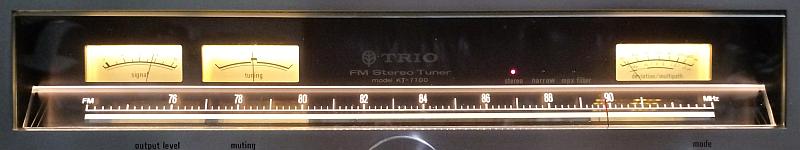

5. LED 化が完成


   • 期待以上の素敵で綺麗な表示です。 特にメータの照明が明るくなって見やすくなりました。




   • 色は電球色とは違い、オレンジ色～レモン色の中間くらいでスッキリ感があります。 KT-7700 としてはニューカラーです。


   • 劇的に消費電力が減りました。 エコです！


     • 改造前のフィラメントランプでは 12W 電力消費していましたが、LED 化後は 0.6W です。


     • 更に [DIMMER] スイッチ ON では 0.23W です。 室内で普通に使う分には DIMMER で十分かも。


     • フィラメントランプの時より明るくコントラストが上がったのに消費電力が激減、LED 化は大正解です！


     • 長期的に考えると、安くなった電気代で今回の改造費はチャラになります。



---

リペア (その3)：[S メータ] の振れが不安定

1. 概要


   • [S メータ] の振れが少なめで、たまに振れ大きくなったり、またまた小さくなったりと不安定です。


   • 実際の受信では感度落ちは感じられず、[S メータ] の振れだけがオカシイようです。


   • [S メータ] レベルで MUTING も制御しており、レベルが下がると MUTING が効いて [STEREO] ランプも消灯します。


2. 調査と原因

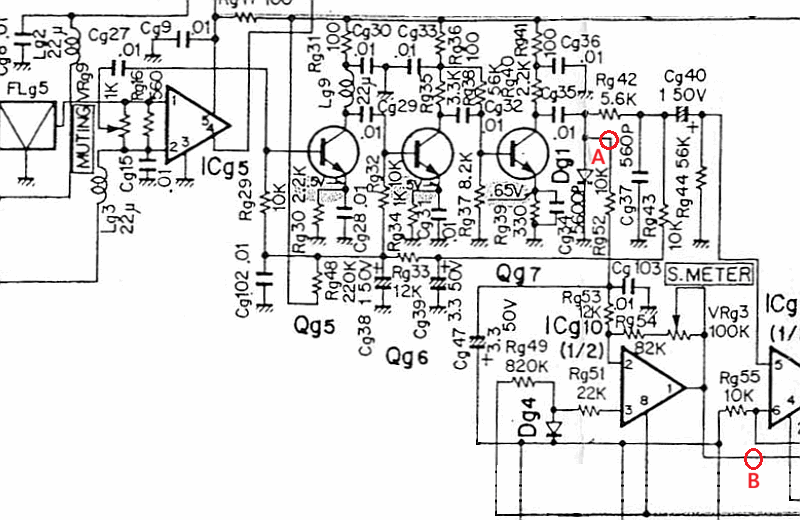

   • 下の回路図は S メータ抽出部分です。


     • KT-7700 には [wide IF] [narrow IF] 増幅部が別々にあり、S メータは [narrow IF] から取り出します。


     • 取り出した IF 信号は [Qg5] [Qg6] [Qg7] で増幅し、[Dg1] で整流して DC となり、[A} に出ます。


     • [A] の電圧は [ICg10 (1/2)] で増幅し、S メータ出力として [B] に出ます。





   • [S メータ] が下がった時に [IF band] スイッチで wide/narrow に切り換えても S/N は高いままでした。


     • これは、別々にある [wide IF] [narrow IF] 増幅部のどちらも正常であることを意味します。


     • また、[FM フロントエンド] も正常とわかります。


     • やはり、受信そのものには問題がなく、単に [S メータ] だけが異常であることがハッキリしました。


   • 以上より [Qg5] [Qq6] [Qg7] [ICg10] のどれかが故障しているとわかりました。


   • トランジスタが悪いのか IC が悪いのか切り分けしてみました。


     • [A] の電圧を監視して [S メータ] の振れが小さくなった時に、[A] の電圧も下がりました。


     • これは、[ICg10] は正常で、[Qg5] [Qq6] [Qg7] のどれかまたは複数故障していることを意味します。


   • 以上より、[Qg5] [Qq6] [Qg7] のどれかまたは複数の故障と判明し、これが原因です。


3. 修理


   • 以下の交換リストのように疑わしいトランジスタを一斉交換しました。


     • 人の裁判と違って、電子機器では 疑わしき物は罰する が正解です。



     基板	部品番号	交換前	交換後	備考
     チューナ基板	Qg5	2SC535-B	2SC1923-Y	RF トランジスタ
     	Qg6	2SC535-B	2SC1923-Y
     	Qg7	2SC535-B	2SC1923-Y

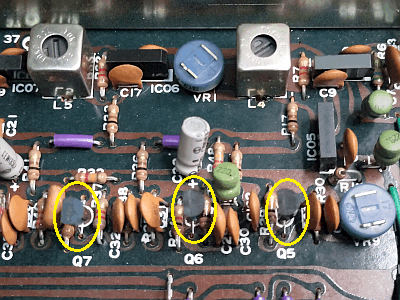

   • 左の写真は交換後で、黄〇で囲んだトランジスタです。 右の写真は取り外した故障したトランジスタです。

     　


4. 修理後の動作チェック


   • [S メータ] の振れが大きくなりました。 (筆者の電波環境で) 振れが 95% 以上になりました。


   • 半日、使いながらモニタし、[S メータ] が不安定にならないことを確認しました。



---

リペア (その4)：R ch. ステレオセパレーションが極小

1. 概要


   • ここまでのリペアで不具合は全て直ったと思ったので再調整に入りました。


   • 再調整は順調に進み、ステレオセパレーション調整で終わりです。


     • L チャンネルのセパレーションは再調整で 60dB 以上になり良好です。


     • ところが、R チャンネルのセパレーションは再調整しても 9dB と極小です。


   • これはダメです。 この R セパレーション調整が最後だったのに、9回裏で逆転ホームランを打たれたようなショックです。


2. 調査と原因

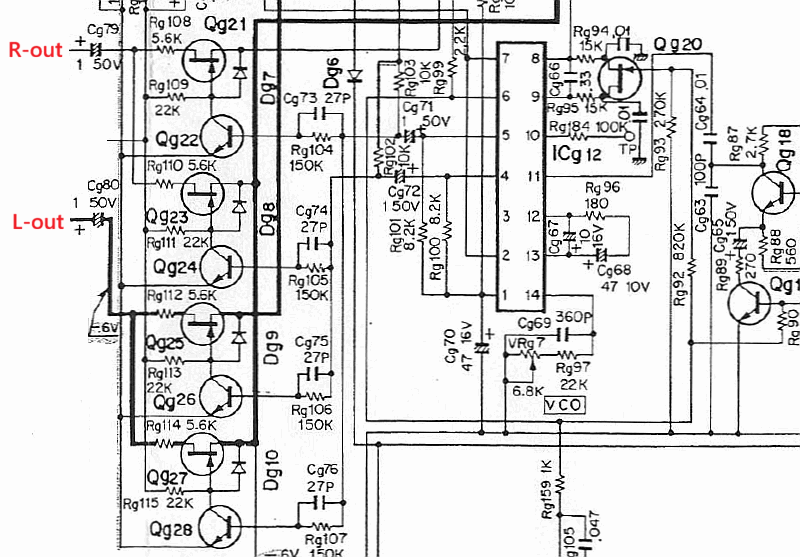

   • 下の回路図はステレオ分離部分です。


     • [ICg12] は HA1156W で、この IC を使ってステレオ分離用の [スイッチング信号] を作成します。


     • [Qg21]+[Qg22] を1組として [信号スイッチ] を形成します。 この組が全部で4組みあります。


     • [スイッチング信号] で4組ある [信号スイッチ] を ON/OFF して [L-out] [R-out] を生成します。





   • L チャンネルのセパレーションは正常だったので、[Qg25]～[Qg28] の [信号スイッチ] は正常です。


   • R チャンネルのセパレーションは極小だったので、[Qg21]～[Qg24] の [信号スイッチ] は故障しています。 これが原因です。


3. 修理


   • 以下の交換リストのように疑わしいトランジスタを一斉交換しました。


     • 人の裁判と違って、電子機器では 疑わしき物は罰する が正解です。


     • 2SC945 は汎用の AF アンプ用と思っているかたが多いと思いますが、実は高周波特性もとても良い優秀なトランジスタです。



     基板	部品番号	交換前	交換後	備考
     チューナ基板	Qg22	2SC1315-E	2SC945-BL	R チャンネル用、どちらかが故障
     	Qg24	2SC1315-E	2SC945-BL
     	Qg26	2SC1315-E	2SC945-BL	L チャンネル用、こちらは故障していないが L/R で使用部品を揃えるため交換
     	Qg28	2SC1315-E	2SC945-BL

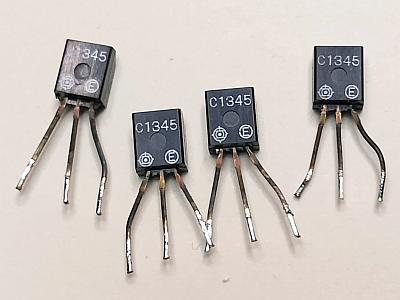

   • 左の写真は交換後で、黄〇で囲んだトランジスタです。 右の写真は取り外した故障したトランジスタです。

     　


4. 修理後の動作チェック


   • ステレオセパレーション調整をして、L チャンネルはもちろん、R チャンネルでも 60dB 以上のセパレーションになりました。



---

リペア (その5)：その他

1. [D/M メータ] が全く動作しない


   • 原因は [D/M メータ] そのもので、内部断線でした。 メータ交換すれば直るのですが、手持ちはありません。


   • 修理依頼者に連絡して、ここは修理できないことで納得いただきました。 修理依頼者は故障にお気付きではありませんでした。


2. [天板] と [底板] を留めるネジが逆になっており、かつ、ネジが2本欠品している


   • テレコになっているネジを正しく留め直しました。 この結果、欠品している2本のネジは天板用とわかりました。


   • 手持ちのネジに全く同じものがあったので天板用に2本補充しました。


   • なお、この補修の際に気が付いたのですが、底板を表裏逆にし、足も付け直していました。


     • なぜ？ こうしたのか不明ですが、いずれにしろ普通には見えない箇所なので無視です。



---

再調整

1. 電源電圧チェッック (VP)


   • 電圧の実測値は以下のように良好でした。



     VP		標準値	実測値	判定	備考
     電源基板	14pin	+13V	+13.7V	〇	+B
     	18pin	-13V	-13.8V	〇	-B



2. FM 受信部の調整


   • KT-7700 (1号機) に記載の手順で再調整しました。


3. 調整結果


   • FM フロントエンドのトラッキングの再調整で感度が大きく上がりました。


   • IF GAIN が大きく調整ズレしていました。 再調整で規定内に入りました。


   • MPX VCO がややズレていました。 再調整で規定内に入りました。


   • 再調整で以下のような素晴らしいオーディオ性能に蘇り、聴き違えるほど良い音になりました。



     項目	IF band	stereo/mono	L	R	単位
     ステレオセパレーション (1kHz)	wide	stereo	68	70	dB
     	narrow		40	39	dB
     高調波歪率 (1kHz)	wide	mono	0.036		%
     		stereo	0.036		%
     	narrow	mono	0.23		%
     		stereo	0.23		%
     パイロット信号キャリアリーク	wide	stereo	-73	-78	dB
     オーディオ出力レベル偏差 (1kHz)	wide	mono	0	+0.18	dB




---

使ってみました

1. 修理＆再調整が終わって


   • 全部直ったと思って再調整に入ったのに、調整手順の一番最後で新たな不具合が見つかりました。


   • この事実で一挙にどっと疲れました。 バットで殴ってしまおうかと・・・


   • 冷静になって、コツコツと真摯に修理して、優秀な性能に蘇りました。 ホッとしました。


   • 照明 LED 化はとっても美しいです。 ムラのない暖か味のある照明は正解です。


2. デザイン


   • ともかく大きくて重いですが、 測定器のような素晴らしい作り です。


   • フロントパネルは 4mm の分厚いアルミ材で高級感あります。


   • 天板や側板の作りは良く頑丈です。


   • ダイヤルとメータに照明があって、ON すると浮き上がって素敵です。


   • チューニングノブは直径 42mm の光沢アルミ材で高級感あります。


   • チューニングノブでダイヤル指針は、高級感のある動きをします。


   • 最前面の透明パネルと内部の周波数パネルがガラスでできています。 このため透明度が高く高級感バッチリです。


3. 感度や音質


   • 感度や妨害電波排除能力が優れています。


   • 金属的なキラキラ音は本物みたいに聞こえるし、ベースの音もシッカリ出るし、とても良い音が出ます。


   • まろやかで嫌味な音が出ないので、一日中聴いていても疲れません。 イイ音です。



---
