Victor JT-V20

Victor JT-V20 をゲット！

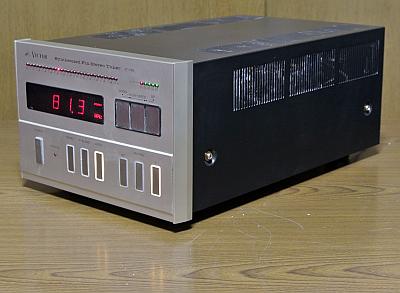

2024年1月24日、さいたま市緑区の Y さんより Victor JT-V20 の故障品を研究用に寄贈していただきました。

日本最初の PLL シンセサイザ式高級 FM 専用チューナ！
1974年発売で、 同じく日本最初の PLL シンセサイザ式チューナの Aurex ST-910 も同時期に発売されました。

定価は 16万円 と当時としては非常に高価でした。 1974年の大卒初任給は9万円でしたから、現在の貨幣価値に換算すると30万円を超えると思います。

しばらく放置状態でしたが、2024年9月にメンテナンスしてみました。

半世紀物ビンテージです。 蘇るかな？ さてさて・・・

---

程度＆動作チェック

1. 寄贈者のコメント


   • 極初期のシンセサイザチューナです。 なんとか FM 受信しますが STEREO になりません。


   • 周波数表示ランプやタッチパネルの一部の電球が切れています。 チューニング操作も不安定です。


2. 外観


   • 製造シリアル番号は [13000208] です。 電源コードの製造マーキングよりは製造年は不明でした。


   • 汚れはありますが、全体的には半世紀物ビンテージ品としてはかなり綺麗です。


   • フロントパネルは分厚いシャンパンゴールドのアルミ材で、サイド飾りもアルミ材です。 キズなどはなく綺麗な状態です。


   • フロントパネルにあるスイッチトップはメタル (たぶんステンレス) ですが、手垢とサビの混じったような感じで汚れています。


   • 天板には汚れがありますが、かなり綺麗です。 致命的なヘコミなどはありません。


   • 天板をサイドから留めるネジ×4本に赤サビが出ています。


   • リアパネルの RCA 端子に薄っすらとした錆があります。 赤錆ではなくメッキに付く白っぽい錆のため、致命的なものではありません。


3. 電源 ON してチェック


   • 問題なく電源が入り周波数表示が出て S メータがフルで FM 受信できましたが、[STEREO] ランプが点灯しません。


   • ランプ切れをチェック


     • 音にはステレオ感を感じるので、[STEREO] ランプが点灯しないのはランプ切れです。


     • フロントパネルの上に28個ある LED のうちの 84.0〜84.4MHz で点灯する LED が暗いです。 これ以外は問題ありません。


     • [MONO] スイッチの自照ランプが暗いです。


   • 操作スイッチの動作チェック


     • [POWER] スイッチ以外はタッチスイッチとなっています。


     • [MONO] スイッチだけが効きにくいです。 何度かタッチすると反応します。


   • シンセサイザ式チューナに通常あるプリセットスイッチがありません。


     • [POWER] スイッチを OFF にすると [stand by] ランプが点灯します。


     • 再度 [POWER] スイッチを ON にすると [stand by] ランプが消灯し OFF 前の周波数で受信します。


     • この意味ではラストメモリはあるとも言え、いつも同じ放送局しか聴かない人には問題ないです。


     • なお、電源コードのプラグを抜くとこのラストメモリも消え、次に ON した時はデタラメな周波数で受信します。


4. カバーを開けてチェック


   • 半世紀分の綿ボコリが大量に堆積しています。 まずは内部清掃をしないと修理＆再調整できません。


   • 内部をいじられた形跡はありません。 こういう意味では状態が良いと言えます。


   • 基板に使われている IC のロット番号より、本機は [1975年製造品] とわかりました。



---

カバーを開けてみました

1. 素晴らしい作り、 通信機みたい！

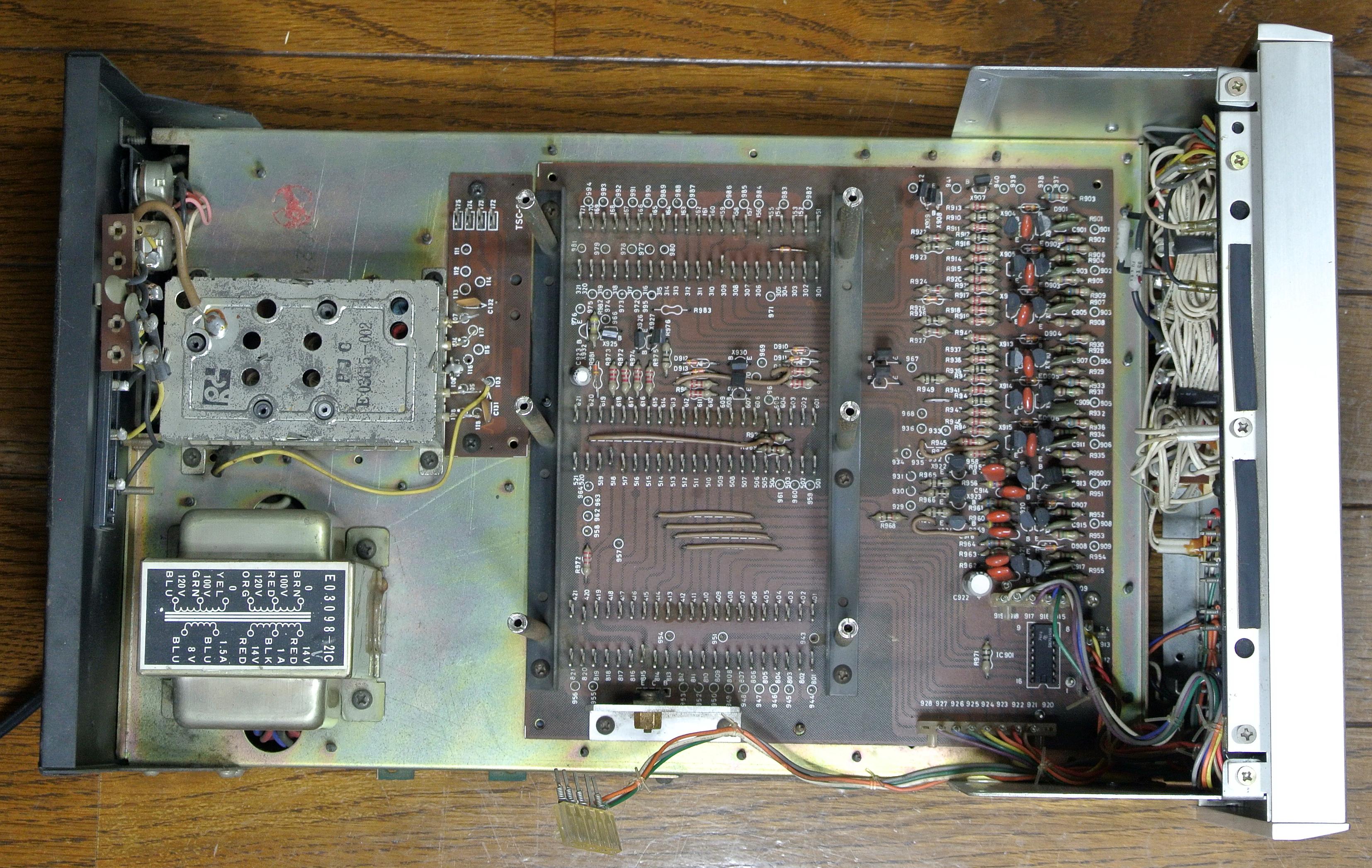

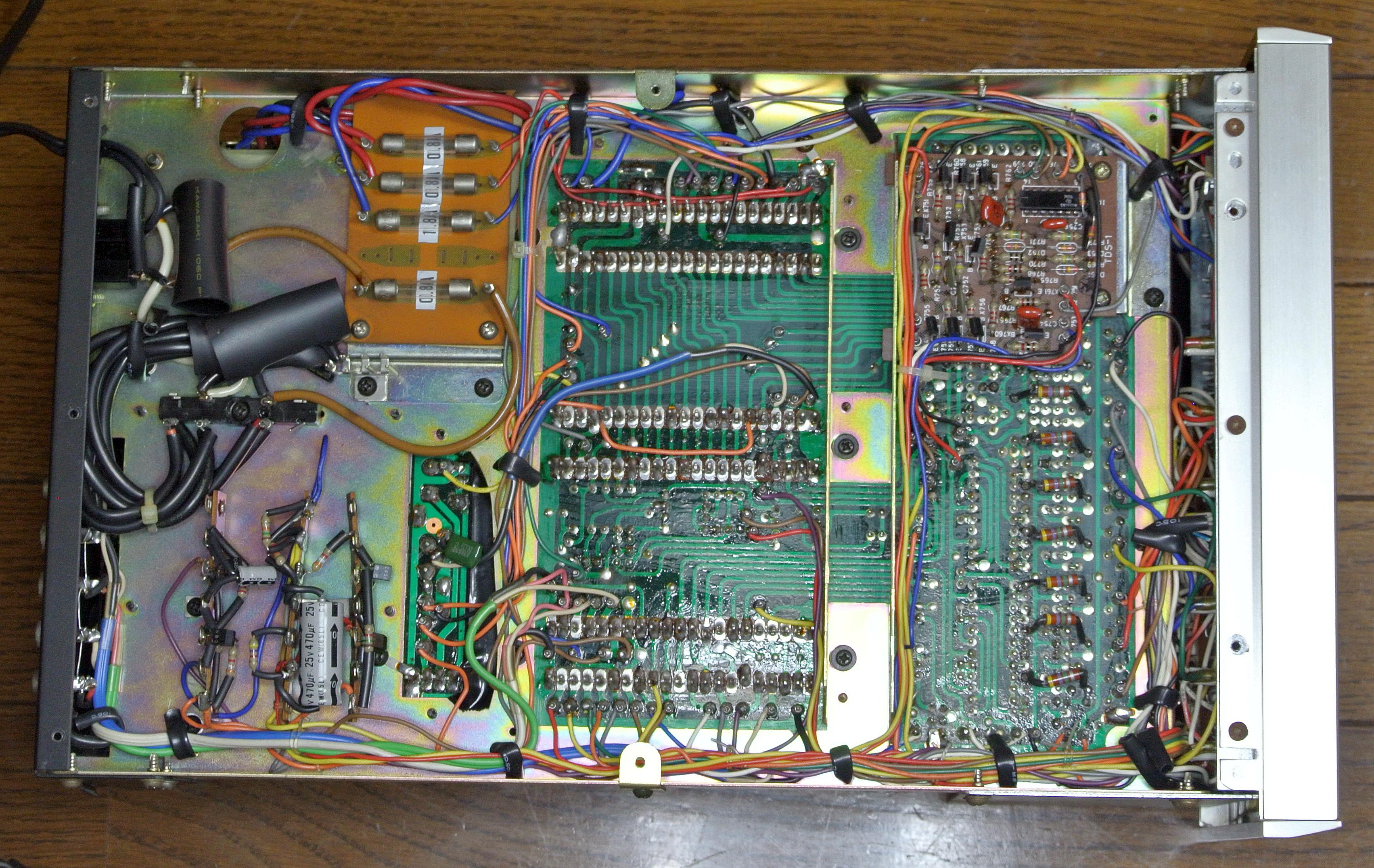

   • 左から [カバーを開けた状態] [基板とフロントカバーを外した状態] [裏側] です。 各写真をクリックすると拡大写真を表示できます。


     • 電源トランスの上方にあるメタルケースは [FM フロントエンド] です。


     • [ベース基板] に6枚の基板が垂直に実装されています。


       • 上から順に [TIF-54] [TMX-42] [TDC-4] [TDC-3] [TDC-2] [TPS-12] 基板です。


     • この作りはかなりコストがかかります。 基板ごとに取り出せるので、部品交換などメンテナンス性が良いです。


     　　

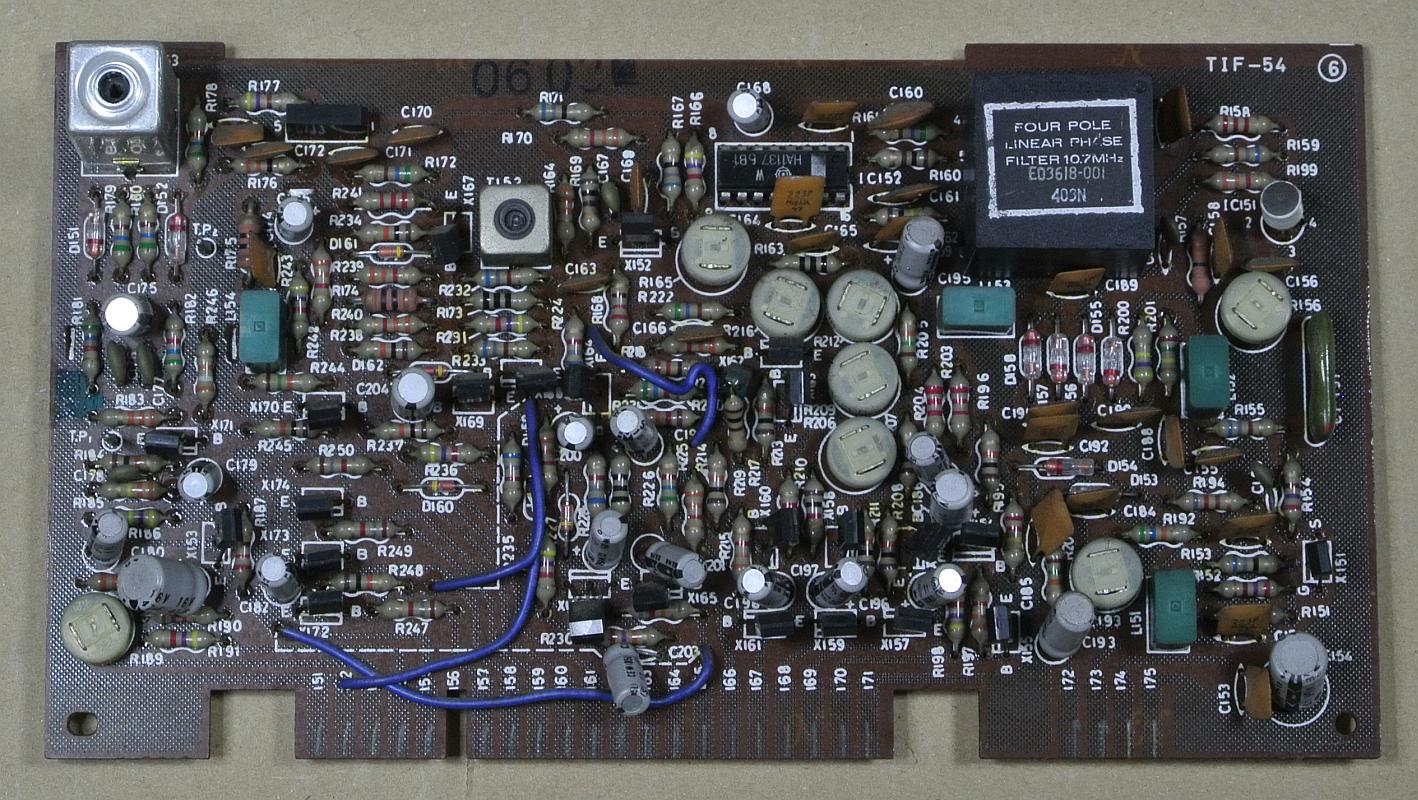

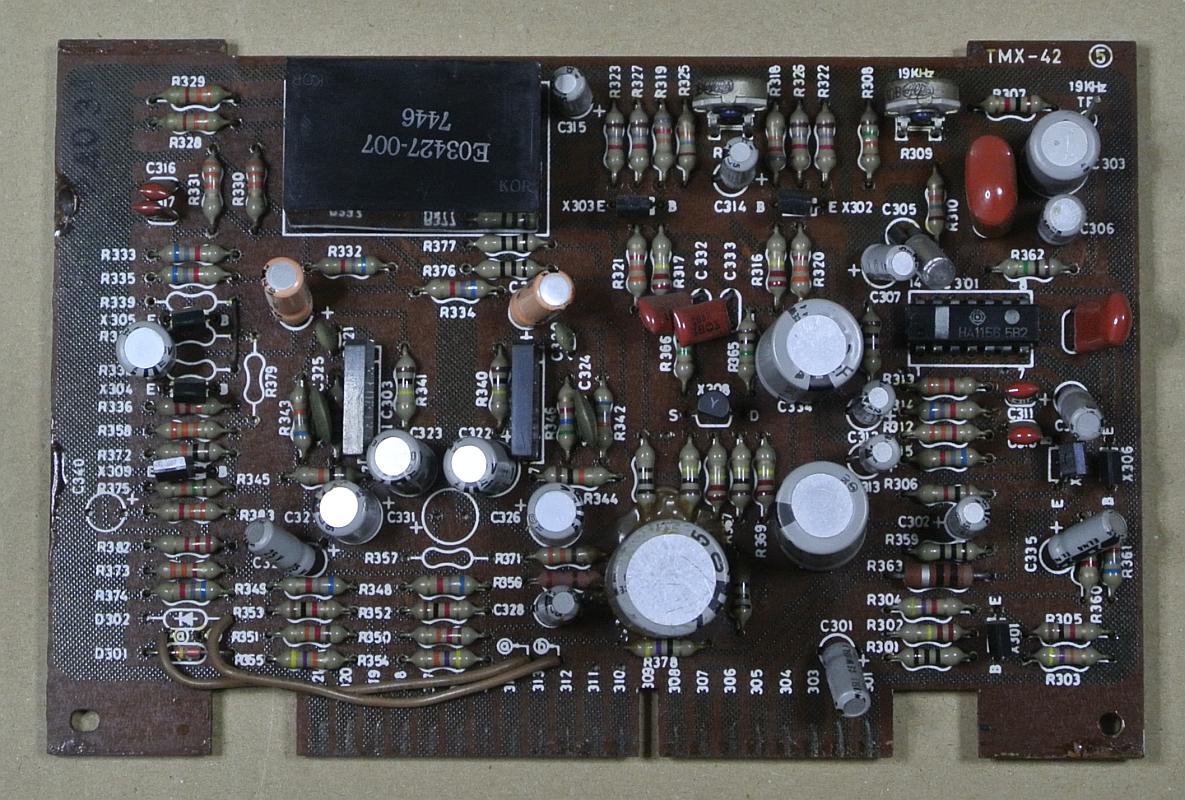

   • 左から [TIF-54] [TMX-42] [TPS-12] 基板です。 各写真をクリックすると拡大写真を表示できます。


     • [TIF-54] 基板は IF 増幅、[TMX-42] 基板は MPX、[TPS-12] 基板は電源です。


     　　

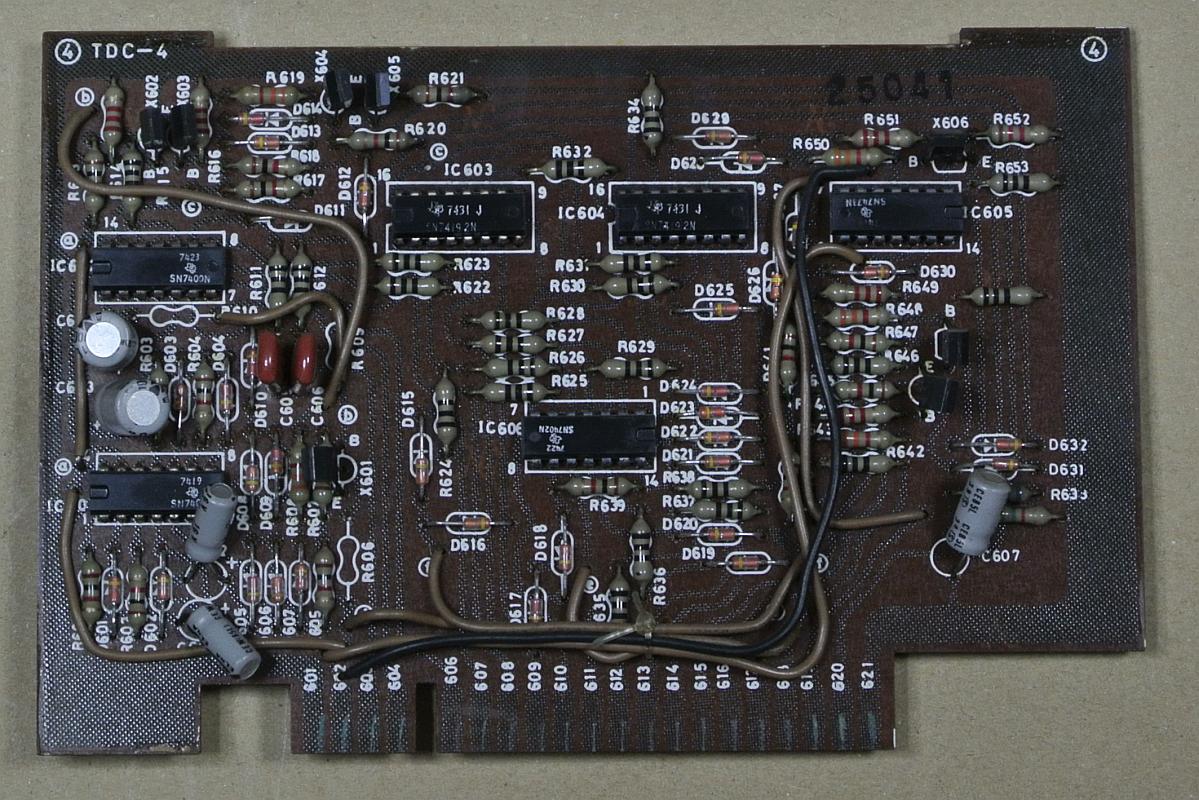

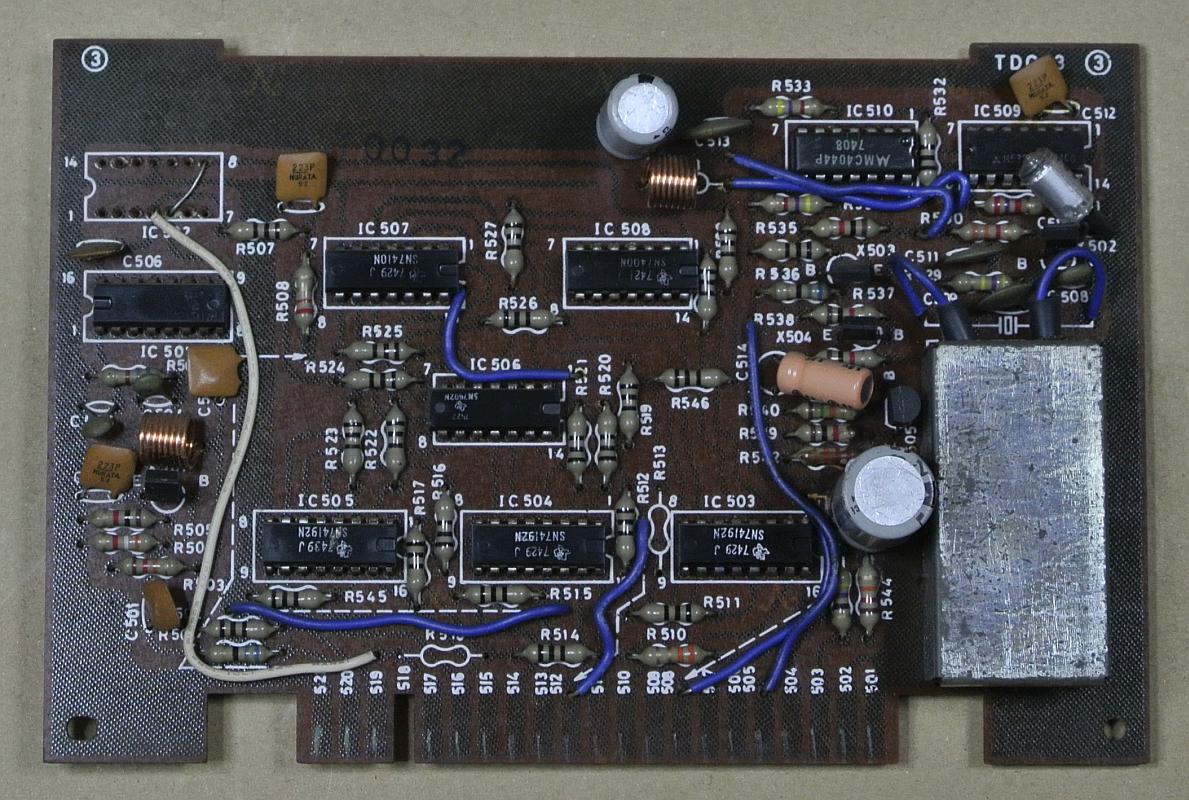

   • 左から [TDC-2] [TDC-3] [TDC-4] 基板です。 各写真をクリックすると拡大写真を表示できます。


     • この3枚の基板で PLL 周波数シンセサイザとデジタル制御をします。


     • MCU (マイクロコンピュータ) は搭載されておらず ハードロジックだけで動作します。


     　　


   • 以下の IC を使用して合理化が図られています。 この他にデジタル制御の TTL IC も使用されています。



     基板	メーカ	IC	機能
     TIF-54	HITACHI	HA1137	FM IF System
     	SANYO	LA1221	FM IF Amplifier
     	TOSHIBA	TA7060P	FM IF Amplifier
     TMX-42	HITACHI	HA1156	FM Stereo Demodulator
     	TOSHIBA	TA7122AP	Pre-amplifier



2. FM フロントエンド


   • 4連バリキャップ式で、良質な部品を使っているので性能的には十分です。 以下の構成です。

     (ANT)→[同調]→[Dual Gate MOS FET]→[同調]→[同調]→�@→[Mixer (TR)]→[IFT]→[IFT]→(IF)
     [OSC 同調 (TR)]→�@
     �@→[OSC Buffer]→(PLL)


3. FM IF ＆検波部 ([TIF-54] 基板)


   • 以下の構成です。 [T152] は同調点検出用 QR 検波 IFT、[T153] はレシオ検波 IFT です。

     (FE)→[FET]→[デュアル4共振型 CF]→[LA1221]→[4極リニア位相フィルタ]→[HA1137]→[T152]→[TA7060]→[T153]→[TR]→(MPX)


   • 高価な [デュアル4共振型 CF] [4極リニア位相フィルタ] を使っているので、(WIDE/NARROW 切換なしに) 高性能が出ます。


   • [TIF-54] 基板 (IF) には調整ボリュームが多く、眺めただけではその機能がイマイチわかりません。


     • そこで、各ボリュームの機能を調べるため、基板から回路図化しました。 クリックすると大きな pdf で表示できます。 サイズは A3 です。


     • 部品接続の見間違い等はあると思います。 あくまで参考です。 信じないでください！


   • まずは基板の [X151] シルクが間違っていました。 回路図では正しく表示しています。


   • [LA1221] の外観はまるで FET のようなとても小さな IC です。 今回初めて見ました。


   • 調整ボリュームの多くは S メータ関連でした。


     • S メータの LED (2〜5) の1ドットずつ個別に点灯する電波強度レベルを設定できます。


     • 従って、少ない LED ですが非常に正確です。 さすが高級機です。 LED 1 は常に点灯しているので、実際に電波強度を示すのは 2〜5 です。


   • [QR 検波] は同調点検出用で、[レシオ検波] はオーディオ用です。


   • [HA1137] は QR 検波用 IC で、[IF 増幅] [S メータ抽出] [T メータ抽出] [QR 検波] をします。


     • [HA1137] の 12pin の 同調 MUTING 出力で同調点検出します。 従って、ここがズレると同調が不安定になります。


     • [HA1137] の 8pin と 9pin の間には通常は位相シフタコイルを入れますが、ここはトランジスタを用いた位相遅延としています。


       • Victor 独自の PTL 検波 に類似した回路です。


   • MUTING レベル


     • MUTING 1 の動作レベルは [R1216] 可変抵抗器で調整します。


     • MUTING 2 は SIGNAL 4 の LED が点灯するレベルになります。


4. FM MPX 部 ([TMX-42] 基板)


   • [HA1156] を使った PLL MPX です。


   • L/R 分離後に AF アンプを挿入し、キャリアリーク抑止の LPF が入っています。


5. プリセットメモリがない


   • ハードロジックは TTL IC で構成されており、消費電力が大きいです。


   • 従って、プリセットメモリを実装してもこのバックアップができないのです。



---

リペア (その1)：[MONO] スイッチが効きにくい

1. 調査と原因


   • まずはタッチスイッチ回路を基板のパターンから調べました。 以下の回路図のようになっていました。


     • [IN] の箇所に手を触れると、オーディオで言うハム音が入力され、[OUT] からパルスが出ます。


     • [OUT] 出力を制御回路に入れ、タッチスイッチに触れたと認識します。





   • 通常、この回路で劣化するのは [X902] [X905] トランジスタです。 原因はこれらのトランジスタの劣化故障でしょう。


2. 修理


   • トランジスタは安いので [X902] [X905] を両方とも以下のように交換しました。



     基板	部品番号	交換前	交換後
     ベース基板	X902	2SA628	2SA1015-GR
     	X905	2SC711	2SC1815-GR

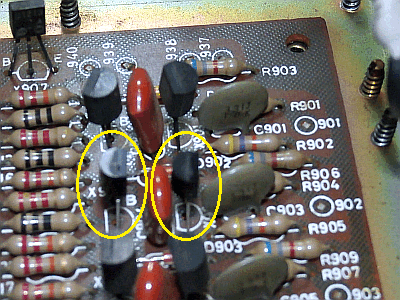

   • 左の写真が交換後で、黄〇で囲んだトランジスタです。 右の写真は交換前に実装されていた故障したトランジスタです。

     　


3. 修理後の動作確認


   • [MONO] スイッチに軽く触れるだけで反応するようになりました。 直りました！！！



---

リペア (その2)：照明の LED 化

1. 概要


   • JT-V20 ではフィラメントランプが8個使われています。


     • [STEREO] [MHz] のインディケータ


     • [MONO] [HI-BLEND] [AUTO] [MUTING off] [MUTING 1] [MUTING 2] スイッチの自照ランプ


   • 既に [STEREO] ランプが切れ、[MONO] 自照ランプが暗いです。


   • 日本ではフィラメントランプは既に製造されておらず、この際、全部を LED することにします。


2. LED 化の回路


   • フィラメントランプは DC 駆動されていたので、基本的には LED に置き換えるだけで済みます。


     • LED をそのまま置き換えると、LED の定格電流を超えるかもしれず、かつ明る過ぎます。


     • そこで以下の回路のように電流制限抵抗を直列に入れています。





   • LED には 3mm 砲弾型・ウォームホワイト色・14400mcd・照射角30度 のものを使いました。


     • 置き換えテストしたところ、照射角が不足気味だったの光拡散キャップを被せています。


   • [STEREO] ランプの置き換えはやや複雑で、回路図のように 5.1kΩを入れています。


     • [STEREO] ランプ回路では消灯の時でも少し漏れ電流あるようで、この抵抗がないと LED が弱く点灯してしまうのです。


     • この抵抗を入れることで、消灯時の電圧を LED の V_F 電圧以下にして解決しています。


   • 左の写真は [STEREO] [MHz] ランプの LED 化後です。

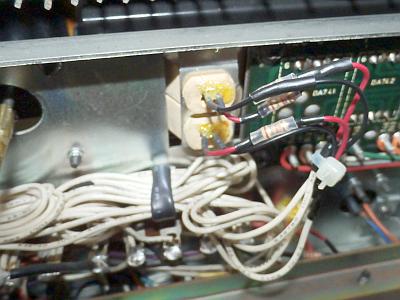

     • DC 駆動だったので配線張替えはせずに、元の配線を流用し、先端 5cm 程度を LED 配線に交換しました。


     • 電流制限抵抗も一緒に取り付けています。 これ以外の LED 化も同様に交換実施しました。

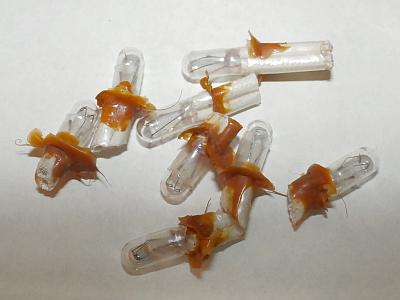

   • 右の写真はこれまで実装されていた劣化または故障したフィラメントランプです。

     　


3. LED 化後の動作確認


   • ウォームホワイト色 LED を使ったので元の雰囲気 (色合い) はそのままです。 黙っていれば LED 化したことに気付かれないと思います。


   • LED に交換したので当然ですが、[STEREO] ランプが点灯し [MONO] スイッチの自照ランプの明るさも正常です。


   • 交換した全ての LED が正常に点消灯しました。 成功です！！！


4. その他


   • LED 化後のこの部分の消費電力は (11V×7.8mA)+(12V×6mA)+(11V×8mA)×2個＝0.35W 以下です。


   • フィラメントランプの時は 12V×0.1A×4個＝4.8W です。


   • 消費電力が激減したことで発熱も抑えられ、信頼性が向上します。



---

リペア (その3)：電解コンデンサの一部交換 (オーバーホール)

1. 概要


   • 製造から半世紀を過ぎているので、熱で劣化しやすい電源部 (TPS-12 基板) の電解コンデンサは全数交換します。


   • IF 部 (TIF-54 基板) と MPX 部 (TMX-42 基板) については、オーディオ信号が通過する電解コンデンサを交換します。


     • JT-V20 製造時にはオーディオ用電解コンデンサは無かったです。 今時ですから交換したほうがよいです。


2. 交換リスト


   • 電解コンデンサの全数をリストアップしました。 このうち、交換後の定数を記載のものを交換します。


   • FG や MUSE と記入した電解コンデンサはオーディオクラスです。


   • [未交換] と記入した電解コンデンサは交換していません。 追加交換する場合は、これを対象にするとよいです。



   基板 部品番号 交換前 交換後 TPS-12 C802 1000uF/16V (85℃) 1000uF/16V (105℃) C803 1000uF/16V (85℃) 1000uF/16V (105℃) C804 1000uF/16V (85℃) 1000uF/16V (105℃) C805 10uF/16V (85℃) 10uF/50V (105℃) C809 10uF/16V (85℃) 10uF/50V (105℃) C810 10uF/16V (85℃) 10uF/50V (105℃) C811 4.7uF/50V (85℃) 10uF/50V (105℃) C813 1000uF/35V (85℃) 2200uF/35V (105℃) C814 1000uF/35V (85℃) 2200uF/35V (105℃) C815 1000uF/35V (85℃) 2200uF/35V (105℃) C816 4.7uF/50V (85℃) 10uF/50V (105℃) C817 4.7uF/50V (85℃) 10uF/50V (105℃) C818 4.7uF/50V (85℃) 10uF/50V (105℃) C820 47uF/50V (85℃) 47uF/63V (105℃) TIF-54 C94 10uF/16V (85℃) (未交換) C154 47uF/16V (85℃) C168 1uF/50V (85℃) C175 4.7uF/50V (85℃) 4.7uF/25V (MUSE/BP) C179 10uF/16V (85℃) 10uF/25V (MUSE/BP) C180 10uF/16V (85℃) (未交換) C181 47uF/16V (85℃) 47uF/25V (FG) C182 10uF/16V (85℃) (未交換) C186 47uF/10V (85℃) C193 1uF/50V (BP) (85℃) C195 4.7uF/50V (BP) (85℃) C196 1uF/50V (85℃) C197 1uF/50V (85℃) C198 1uF/50V (85℃) C199 1uF/50V (85℃) C200 1uF/50V (85℃) C201 1uF/50V (85℃) C202 4.7uF/25V (85℃) C203 4.7uF/25V (85℃) C204 4.7uF/50V (85℃) C205 10uF/16V (85℃)

   基板 部品番号 交換前 交換後 TMX-42 C301 10uF/16V (85℃) 10uF/25V (MUSE/BP) C302 10uF/16V (85℃) 10uF/25V (MUSE/BP) C303 10uF/50V (85℃) (未交換) C306 1uF/50V (BP) (85℃) C307 1uF/50V (85℃) C309 1uF/50V (85℃) C312 4.7uF/25V (85℃) 4.7uF/50V (MUSE/BP) C313 4.7uF/25V (85℃) 4.7uF/50V (MUSE/BP) C314 4.7uF/25V (85℃) 4.7uF/50V (MUSE/BP) C315 4.7uF/25V (85℃) 4.7uF/50V (MUSE/BP) C318 0.22uF/50V (85℃) 0.47uF/50V (MUSE/BP) C319 0.22uF/50V (85℃) 0.47uF/50V (MUSE/BP) C322 100uF/10V (85℃) (未交換) C323 100uF/10V (85℃) C326 47uF/16V (85℃) C327 47uF/16V (85℃) C328 4.7uF/25V (85℃) 10uF/25V (MUSE/BP) C329 4.7uF/25V (85℃) 10uF/25V (MUSE/BP) C334 220uF/35V (85℃) (未交換) C335 1uF/50V (85℃) C336 470uF/16V (85℃) C3?? 1000uF/25V (85℃) C3?? 47uF/16V (85℃) TDC-2 C401 0.47uF/50V (85℃) (未交換) C402 0.47uF/50V (85℃) C403 0.47uF/50V (85℃) C404 0.47uF/50V (85℃) C405 470uF/6.3V (85℃) TDC-3 C514 0.22uF/50V (85℃) (未交換) C5?? 470uF/6.3V (85℃) C5?? 220uF/35V (85℃) TDC-4 C601 10uF/16V (85℃) (未交換) C602 10uF/16V (85℃) C603 100uF/10V (85℃) C604 100uF/10V (85℃) C607 47uF/16V (85℃)



3. 交換実施


   • 交換は基板を完全に取り外せるので容易でした。 やはりメンテンス性も考慮された高級機です。

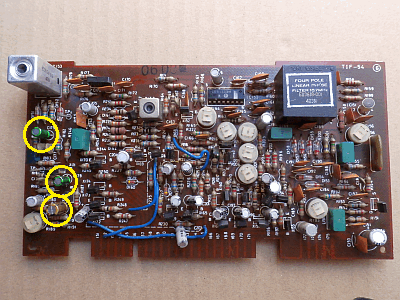

   • 左の写真は [TIF-54] 基板で、黄〇で囲んだ電解コンデンサを交換済みです。 金色と緑色をしています。

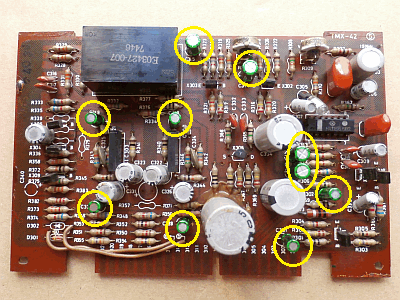

   • 右の写真は [TMX-42] 基板で、黄〇で囲んだ電解コンデンサを交換済みです。 緑色をしています。

     　

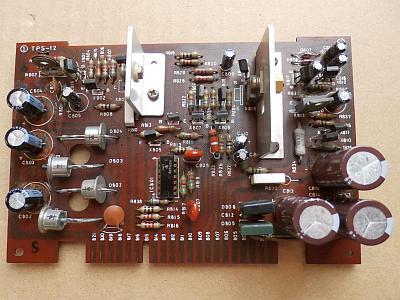

   • 左の写真は [TPS-12] 基板で、電解コンデンサを全て交換済みです。 黒色と茶色をしています

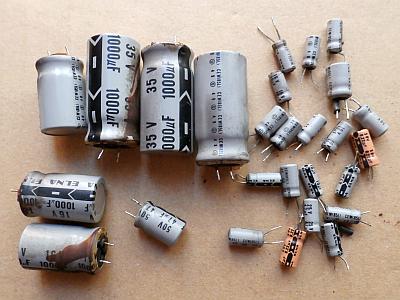

   • 右の写真は、これまで基板に実装されていた古い電解コンデンサです。 容量の割にデカイです。

     　


   • 交換前よりグレードの高い電解コンデンサを使ったのにサイズは小さくなりました。 技術の進化です。


   • 風通しが良くなったので信頼性も上がります。


4. 交換後の動作確認


   • 今まで通り動作が良好であることを確認しました。 何だか音も良くなったような気がします。


5. なぜか？ AC プラグを抜いた後の最初の電源 ON 時の動作が変わりました！


   • 電解コンデンサ交換以前は、全くデタラメな周波数表示になっていました。 例えば、70.0MHz の表示になるなど。


   • [TPS-12] 基板の電解コンデンサを全数交換後から動作が変わりました。


     • AC プラグを抜いた後の最初の電源 ON で、必ず [80.0MHz 受信] [HI-BLEND] [MUTING 1] となります。


     • どうやら、本来はこれのほうが正しそうな気がします。


       • [80.0MHz] は切れが良いし、[HI-BLEND] [MUTING 1] はそれぞれの機能の真ん中だし。


   • おそらく、交換した電解コンデンサのどれかが劣化してパワーオン・リセットがかからくなっていたのでしょう。


     • 原因は追究していませんが、直ってよかったです。 おそらく、容量の小さい電解コンデンサの容量抜け。


   • 80.0MHz というと関東では [TOKYO FM] の周波数です。 いつも [TOKYO FM] を聴く人には朗報かも。



---

リペア (その4)：その他

1. フロントパネルの上に28個ある LED のうちの 84.0〜84.4MHz で点灯する LED が暗い


   • JT-V20 に使っている石器時代の LED は入手不可だし、現代の LED に1個だけ交換するとその LED が明るくなり過ぎます。


   • 明るさのバランスを考えると S メータ分も含めて34個全数交換になって大仕事になります。


   • 実際、同調する際にこの LED を眺めている人はいないと思うのです。 周波数表示しか見ないのであれば支障はないですよね。


   • 従って、今回は LED 1個だけの劣化なので、このままとします。


2. 半世紀分の綿ボコリが大量に堆積している


   • エアブロアと刷毛を使って清掃して、かなり綺麗になりました。


3. スイッチトップが手垢とサビの混じったような感じで汚れている


   • 無水アルコールとカーボンヘラを使って手垢とサビを落としました。 綺麗なメタル表面が出て直りました。


4. リアパネルの RCA 端子に薄っすらとした錆がある


   • 無水アルコールと綿棒と爪楊枝を使ってサビを落としてから 接点復活スプレー で接触回復して直りました。


5. 天板をサイドから留めるネジ×4本に赤サビが出ている


   • ネジを全部新品に交換しました。 M4 のミリネジです。


6. 天板の手入れ


   • 天板の汚れを中性洗剤を使って水洗いして落としました。 水分が乾いてから ジャパンワックス を使ってワックス掛けしました。


   • ワックスが乾くまで20分以上待ってから布で擦って艶出ししました。 天板に艶が出てかなり綺麗になりました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 電圧チェックポイント (VP)


   • 実測値は以下のように良好でした。



   基板	VP	標準値	実測値	判定	備考
   TPS-12	806	+12V	+12.0V	〇	アナログ系
   	807	+25V	+24.7V	〇	VT 電源
   	816	+5V	+5.00V	〇	デジタル系 stand by 時も出力 [TPS-12] 基板の [R802] で調整
   ベース基板	957	+5V	+5.11V	〇	デジタル系 stand by 時は出力しない



2. 調整ポイント



   基板	種別	調整ポイント	調整内容	備考
   フロントエンド	L	L101 L102 L103	RF トラッキング
   	TC	CT101 CT102 CT103
   	L	L104	OSC トラッキング
   	IFT	IFT101	IF
   TIF-54	VR	R156	IF GAIN
   		R165	T メータレベル	R166 と直列
   		R189	DET 出力レベル	FIX 端子で 600mV が基準
   		R193	S メータ (S5)	S メータのドットごとに調整
   		R206	S メータ (S3)
   		R209	S メータ (S2)
   		R212	S メータ (S4)
   		R216	MUTING 1 レベル	MUTING 1 の時に有効
   	IFT	T152	QR 検波 (同調点検出)	R166 両端 = NULL
   		T153	レシオ検波	[TP1] = NULL
   TMX-42	VR	R309	VCO (19kHz)	[19kHz TP] で測定
   		R324	ステレオセパレーション	L/R 共用
   TPS-12	VR	R802	+5V 電源電圧調整



3. FM 受信部の調整



   手順	SSG出力	JT-V20 の設定	調整箇所	TP 及び調整値	備考
   1	-	MODE : MONO MUTING : 1	-	-	調整準備
   2	83MHz 90dB 無変調	83MHz 受信	[TIF-54] T152	[TIF-54] R166 両端電圧 = 0±20mV	同調点調整
   3			[TIF-54] T153	[TIF-54] TP1〜TP2 間電圧 = 0±20mV	レシオ検波調整
   4	OFF	76MHz 受信	[FE] OSC コイル	[FE] 117 端子電子 = 2.74V	OSC トラッキング調整
   5		89.9MHz 受信	[FE] OSC トリマ	[FE] 117 端子電圧 = 16.7V
   6	手順4〜5を数回繰り返す
   7	76MHz 40dB 無変調	76MHz 受信	[FE] RF コイル×3	[TIF-54] R205(下)電圧 = 最大	RF トラッキング調整
   8	89.9MHz 40dB 無変調	89.9MHz 受信	[FE] RF トリマ×3
   9	手順7〜8を数回繰り返す
   10	83MHz 40dB 無変調	83MHz 受信	[FE] IFT×2	[TIF-54] R205(下)電圧 = 最大	IF 調整
   11	83MHz 20dBf 無変調		[TIF-54] R209	S メータ 2 = ON/OFF 閾	S メータ調整
   12	83MHz 40dBf 無変調		[TIF-54] R206	S メータ 3 = ON/OFF 閾
   13	83MHz 60dBf 無変調		[TIF-54] R212	S メータ 4 = ON/OFF 閾
   14	83MHz 80dBf 無変調		[TIF-54] R193	S メータ 5 = ON/OFF 閾
   15	83MHz 90dB mono 1kHz		[TIF-54] R189	固定オーディオ出力 = 600mV	検波出力調整
   16	83MHz 26dB mono 1kHz		[TIF-54] R216	MUTING = ON/OFF 閾	MUTING 調整
   17	83MHz 90dB 無変調	83MHz 受信 MODE : AUTO	[TMX-42] R309	[TMX-42] 19kHz TP = 19kHz	VCO 調整
   18	83MHz 90dB stereo 1kHz L+R		[FE] IFT×2	オーディオ出力 = 高調波歪最小	stereo IF 歪補正 ±90度の範囲で調整
   19	83MHz 90dB stereo 1kHz R/L		[TMX-42] R324	オーディオ出力 (L/R) = 最小	セパレーション調整



4. 調整結果


   • 到着時はステレオにはなるがモノとあまり変わらない音で、ステレオセパレーションは 20dB 以下まで落ち込んでいました。


     • 再調整で高級機らしいステレオセパレーションとなり、聴き違えるほど解像度の良い音になりました。


     • キャリアリーク値も優秀です。


   • S メータは実質5レベルしかありませんが、高精度で電界強度計代わりにも使えるほどです。


     • バブリーに触れる一般の S メータより、こちらのほうが絶対良いです。


     • 今回は 20/40/60/80dBf で点灯ドットが切り換わるように調整しました。


   • 寄贈者は「チューニング操作も不安定」と言われていましたが・・・


     • QR 検波による同調点 NULL とレシオ検波 NULL が両方ともズレていました。 再調整したので直ったはずです。



     項目	stereo/mono	L	R	単位
     ステレオセパレーション (1kHz)	stereo	58	56	dB
     高調波歪率 (1kHz)	mono	0.27		%
     	stereo	0.27		%
     パイロット信号キャリアリーク	stereo	-72	-72	dB
     オーディオ出力レベル偏差 (1kHz)	mono	0	-0.20	dB




---

使用方法

1. 概要


   • 電網に取扱説明書がないか探してみましたがありませんでした。 そこで、実際に操作してみて纏めた記録です。


2. 各部の名称




3. 各部の説明



   部位	説明	備考
   受信チャンネル インジケーター	28個の LED で受信中の周波数ポジションを表示します。 MHz 単位に2個の LED があって、小数点以下が 0.0〜0.4 の時は1個目の LED が 0.5〜0.9 の時は2個目の LED が点灯します。	どの辺りで受信している かの目安表示
   シグナル・ストレングス インジケーター	受信している放送の電波強度を LED 5個で表示します。
   受信周波数 インジケーター	受信周波数を表示します。 右側に [STEREO] インジケータがあってステレオ受信中は点灯します。
   周波数 DOWN コントロール スイッチ	タッチすると受信周波数を 0.1MHz 単位で自動減算し、放送局が見つか ると停止します。減算中にタッチすると停止します。	AUTO チューニング MANUAL チューニング いずれも可能
   周波数 UP コントロール スイッチ	タッチすると受信周波数を 0.1MHz 単位で自動加算し、放送局が見つか ると停止します。加算中にタッチすると停止します。
   HIGH-SPEED コントロール スイッチ	周波数 UP/DOWN 中にタッチすると加減算が高速になります。 先にこのスイッチをタッチする使い方もできます。
   電源 スイッチ	電源を ON/OFF します。 電源 OFF 中は [stand by] ランプが点灯します。	メカニカルスイッチ
   MONO スイッチ	放送をモノラル受信したい時にタッチします。	同時に選択できません。 排他的選択となります。
   HI-BLEND スイッチ	ステレオ受信時に高域雑音がある場合、タッチすると雑音を軽減します。 ただし、ステレオセパレーションは悪化します。
   AUTO スイッチ	タッチすると受信時のステレオ／モノを自動切換します。 通常はこの位置で使います。
   MUTING off スイッチ	タッチするとミューティグ機能を使わないモードになります。	同時に選択できません。 排他的選択となります。
   MUTING 1 スイッチ	タッチするとミューティグレベル1 (低) になります。
   MUTING 2 スイッチ	タッチするとミューティグレベル2 (高) になります。



4. 使用のヒント


   • 民生機として日本最初の PLL シンセサイザ式チューナ


     • バリコン式チューナの機能をそのままシンセサイザ式にしたようなチューナです。


     • プリセット機能はありません。 バリコン式と同様です。


     • 電源 OFF する前に受信していた放送は、電源 ON で再度受信できます。 バリコン式と同様です。


   • 同調方式は基本的にオートチューニングだけ


     • [MUTING 1] か [MUTING 2] にしてオートチューニングすると放送局が見つかったら停止して、その放送を受信できます。


     • [MUTING off] にしてオートチューニング動作している最中に、周波数加減算と同じ方向の [DOWN] または [UP] スイッチをタッチすれば停止するので、マニュアルチューニング同様の操作はできます。


   • [POWER] スイッチはモーメンタリスイッチ


     • ソフトスイッチになっていて、[ON] / [stand by] をトグルします。


   • [POWER] スイッチ以外はタッチスイッチ


     • タッチスイッチは軽く触れるだけで軽快に操作できます。


     • 受信モードと MUTING ポジションはそのスイッチ枠が自照して一目でモードがわかります。


     • タッチスイッチなのでスイッチ接点の劣化ということもなく、長期的に安定して使用できます。



---

使ってみました

1. 修理 (オーバーホール) ＆再調整が終わって


   • 日本最初の PLL シンセサイザ式チューナのため性能に不安がありましたが、使ってみるとかなり良い性能とわかりました。


   • このため俄然、修理に萌えました。 結局、オーバーホール同様程度までメンテナンスしました。


   • メンテンスが終わって使ってみると性能も音質も良いとわかり、ホッとしました！


   • 現在、オーバーホール済みのマトモに動作する JT-V20 はほぼ無いと思われ、 本機は貴重な逸品 と思います。


2. デザイン


   • 古き良き時代を感じさせる素晴らしいデザインです。


   • 仕上げが良いので現在でもヴィルトゥオーソ的な高級感を感じます。


   • フロントパネル幅はコンパクトですが、奥行きが長い (40cm) です。


   • 重さは 6.8kg とかなり重いです。


   • フロントパネルは重厚感がある分厚いシャンパンゴールドのヘアラインアルミ材です。


   • サイド飾りもアルミ材で手抜きはありません。


   • 天板は剛性のある厚い鉄板です。 安物のペコペコ鉄板とは違います。


   • スイッチは軽く触れるだけで反応するタッチスイッチです。 スイッチ接点劣化の心配もありません。


3. シンセサイザ式チューナの日本最初の製品


   • バリコン式チューナをすごく意識した操作性


     • プリセットメモリすらありませんが、日本では地域で数局しか放送局がないのでそう問題はありません。 バリコン式チューナと同じです。


     • 電源 OFF 前に受信していた放送は電源 ON で再受信できます。 バリコン式チューナと同じです。


   • ハードロジックだけで動作


     • シンセサイザ式チューナには普通はマイコンが搭載され全体を制御しますが、JT-V20 にはマイコンがなく全てハードロジックだけで制御します。


     • 6枚搭載されている基板の実に半分の3枚が、このハードロジックに使われています。


     • ある意味、頑張って作ったという感じです。 マイコンを使用するより、ハードロジックだけで制御するほうがお金かかります。


4. 感度と音質


   • 感度は良く、フロントエンドが4連バリキャップ式なのと高価な BPF 使用で受信性能がが高いです。


   • やはり高級機です。 高級機らしいゆったりとした余裕のある音が出ます。 レシオ検波なので無難で素直な音です。



---

仕様

FM 受信部
受信周波数範囲	76.0〜89.9MHz
感度 (IHF)	0.9uV (75Ω) 1.8uV (300Ω)
全高調波歪率	mono : 0.15% stereo : 0.3%
S/N 比	75dB
実効選択度	75dB
キャプチャーレシオ	1.0dB
イメージ妨害比	85dB
IF 妨害比	90dB
スプリアス妨害比	95dB
ステレオセパレーション (1kHz)	45dB
AM 抑圧比	60dB
サブキャリア抑圧比	65dB
ミューティングレベル	8uV / 16uV (2段)
アンテナ	300Ω (平衡) / 75Ω (不平衡)
出力レベル (400Hz, 100% 変調)	可変出力 : 1.5V 以上 固定出力 : 0.6V 検波出力 : 0.1V
SCA キャリア抑圧比	70dB
電源電圧	AC100V, 50/60Hz
消費電力	26W
外形寸法	240(W)×168(H)×400(D)mm
重量	6.8kg
その他
発売時期	1974年
定価	160,000円

---
