Panasonic VP-8175A

Panasonic VP-8175A をゲット！

2006年10月20日、 FM stereo / AM 標準信号発生器 (SSG) の Panasonic VP-8175A を購入しました。 この写真をクリックすると拡大写真を表示します。

新品は超高価ですが、校正済リースバック品を買ったので、○○万円でした。

---

試運転

1. 概要


   • メーカーの開発や製造ラインで使う、ラジオ受信機調整用標準信号（電波）発生器です。


   • FM/AM チューナを調整するのに必須のマシンです。

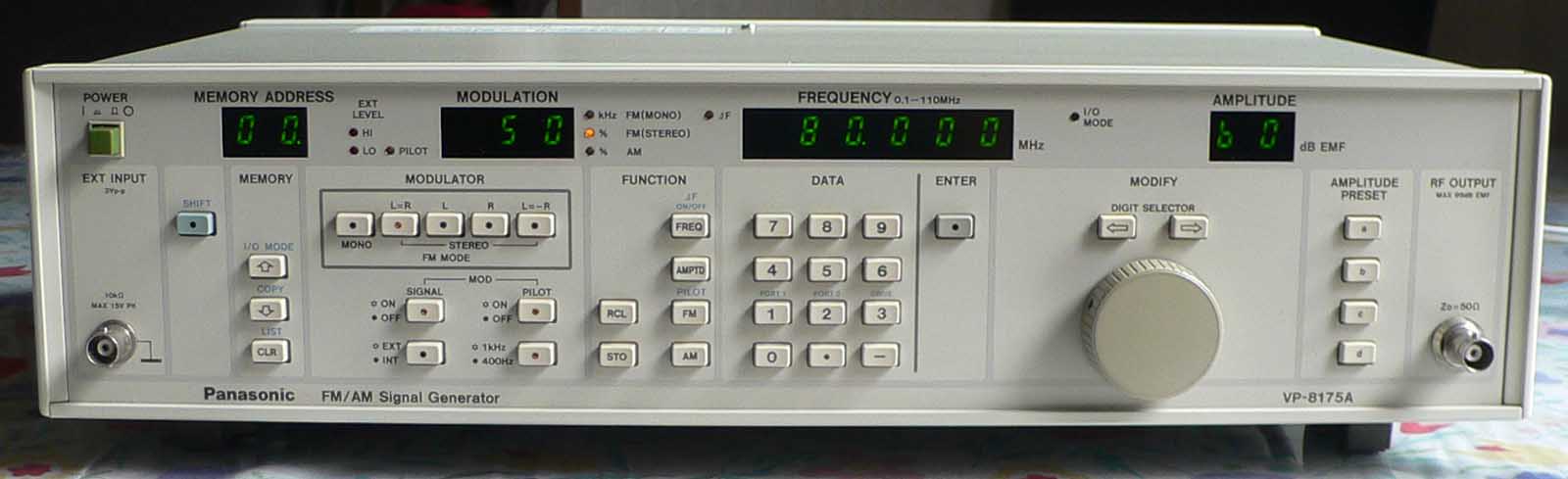

2. 外観


   • キズやヘコミは皆無で超綺麗な逸品です。 ケースの作りは大変良く、かなりの強度があります。


   • 大きさはフルコンポサイズ程度で、重さは安いプリメインアンプ程度なので、パーソナルユースで十分使えます。


3. 動作チェック


   • 特に問題なく全ての動作が正常でした。


   • フルデジタル＆ PLL ロックで全ての操作はボタン操作だけです。


   • 計測モードは100個もあるメモリに覚えさせておくことができます。


   • さすがプロ用機器です。 触っているだけで 至福の喜びを感じ恍惚状態 になります。



---

装備

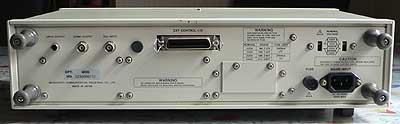

1. リアパネル


   • [DRIVE OUTPUT] [COMP OUTPUT（コンポジット出力）] [SCA INPUT] [EXT CONTROL I/O] 端子があります。


   • 電源コネクタの上にある2つのスライドスイッチで、電源入力電圧を 100/120/220/240V に切り変えることができます。


   • AC コード巻取り補助兼用の長い足が4本あります。

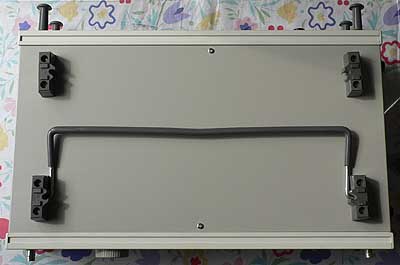

2. 底部


   • スタンド金具が装備されています。


   • このスタンド金具は前足側／後足側のいずれにも装着可能です。

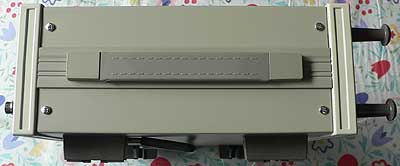

3. 右側面


   • キャリングハンドルが装備されています。


   • この反対側 (左側面) には小型のゴム足が付けられています。


   • 縦置き保管が可能です。 縦置きのまま使うこともできます。



---

中身

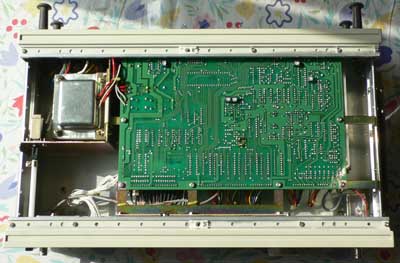

1. 上カバーを開けた状態


   • メイン基板の裏側しか見えません。


   • メイン基板の裏に5個ある半固定抵抗器は、校正調整用だと思います。

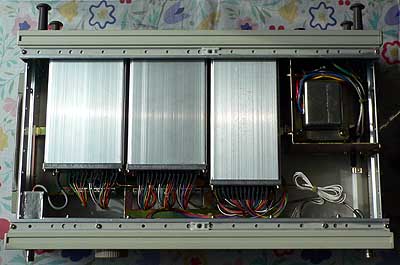

2. 下カバーを開けた状態


   • アルミ材でシールドされた3つの大きなモジュールしか見えません。


   • このモジュールのどれかに恒温槽入り水晶発振器が入っていると思います。



---

仕様など

1. ドキュメント


   • VP-8175A 取扱説明書


   • VP-8174A 取扱説明書 (参考)


   • VP-8174A VP-8175A カタログ ・・・ VP-8174A には GP-IB があって、VP-8175A にはない


   • VP8 シリーズ製品カタログ


   • VP-8175A Service Manual (1/2) 、 VP-8175A Service Manual (2/2)


2. 仕様



   項目	内容
   型式	Panasonic VP-8175A FM/AM Stereo Signal Generator
   周波数
   周波数範囲	0.1～110MHz
   表示桁	最大6桁
   分解能	100Hz / 30MHz未満 1kHz / 30MHz以上
   エージング特性・温度特性	5*10E-5(50ppm)/week
   出力
   レベル範囲	-19～+99dBμV EMF (1dB step)
   表示桁, 分解能	2桁, 1dB
   フラットネス	±1dB
   出力端子, インピーダンス	BNC, 50Ω
   変調
   内部変調周波数	400Hz/1kHz ±3%
   外部変調入力	3Vpeak, インピーダンス約10kΩ
   振幅変調 (AM)
   変調度	0～60% (1% step)
   変調歪	0.5%以下
   外部入力	20Hz～10kHz
   周波数変調 (FM)
   変調モード	Mono/Stereo (L+R/L/R/L-R)
   変調度	mono: 0～99.5kHz (0.5kHz step) stereo: 0～133% (1% step)
   変調歪	0.1%以下, 0.05%以下(10.7MHz)
   ステレオセパレーション	55dB以上
   パイロット信号	19KHz, 0～15% (1% step)
   外部入力	50Hz～15KHz
   SCA入力	0.56Vp-p
   メモリ機能
   連動プリセット	100メモリ（周波数、出力レベル、変調の状態）
   出力レベルプリセット	連動プリセットとは別に出力レベルの値を4点までストア・リコール
   電源
   電圧・周波数	AC100V/120V/220V/240V±10%, 50/60Hz
   消費電力	30VA
   環境条件
   動作温度	0～+40℃
   動作湿度	20～90%
   大きさ・質量	W426×H99×D250 mm, 8Kg




---
