WENS 33N をゲット！

2017年1月6日、秋月電子通商八潮店の福箱に入っていたデジタルマルチメータ (DMM) の WENS 33N です。

福箱は税込3,000円だったので千円くらいで買えたことになります。 2008年頃は12,200円でした。もちろん新品です。

店頭で3,000円で特価販売されていた品物です。 [AC アダプタ] [CD-ROM] が付いていないので、特価らしいです。過去に [AC アダプタ] の不良回収があったらしく、その時の残骸です。

ただの DMM ではありません。 デジタルオシロスコープ (DSO) 機能付きです。

使ってみました

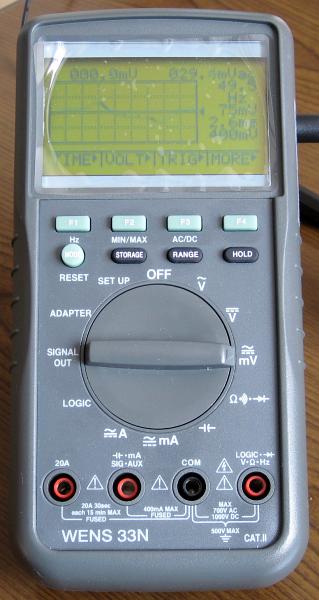

デザインなど
- DMM らしい操作性重視のデザインです。
  - パッと見はオシロスコープ機能があることに気が付かないでしょう。
  - 表示器が大きくて見易いです。モノクロ表示です。
- 92(W)×192(H)×55(D)mm / 450g とハンディ DMM にしては大きくてやや重いです。
  - 全体的に大きく、表示器も大きいことより、ベンチ計器としても使えそうです。
- ロータリスイッチは無限回転できます
  - エクソシストみたいにグルッと360度回転できます。
- [テスタ棒] [DC 電源ケーブル] [English/Spanish 取扱説明書] が付属しています。
  - [DC 電源ケーブル] は DC プラグ付きで片方は開放のものです。プラグは特殊な形状で長いです。 AC アダプタ不具合回収でちょん切って残った残骸ケーブルでしょう。
  - ケーブルの開放端に 9V/500mA の電源を接続すると外部電源駆動できます。

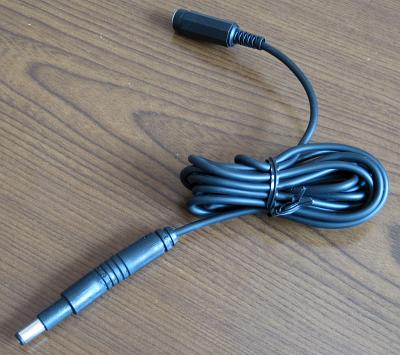

  - 私は写真のように DC ジャックを取り付け、一般の AC アダプタを接続できるようにし、手持ちの 9V/1.5A のスイッチング AC アダプタで使っています。 AC アダプタには最低 1,000V の絶縁耐圧が必要（1,000V を計測する場合）です。おそらく、純正の AC アダプタの不具合とは、この耐圧がなかったのでは？と思います。
電源
- 電池で使う場合は、単3アルカリ電池×6本または Ni-MH (Ni-Cd) 充電池×6本で動作します。
  - アルカリ電池で6時間のバッテリ寿命はハンディ DMM としては短すぎです。 1日中使う用途には使えません。
- AC アダプタ (DC9V/500mA) 駆動も可能です。
  - 今までハンディ DMM で AC アダプタ駆動可能の機種は使ったことがないです。おそらく、一般のハンディ DMM は、前述したように AC アダプタの耐圧の問題で不採用なのでしょう。
  - 充電回路が内蔵されており、AC アダプタで駆動すると内蔵した電池にも充電されます。このため、 アルカリ電池を内蔵して AC アダプタ駆動していると発火の恐れ があります。
機能や操作
- 計測表示画面サンプル
  - これを見れば何ができそうかイメージできると思います。
- DMM 機能
  - 4,000カウントのオートレンジ DMM です。
  - 抵抗測定でテスト棒をショートすると 0.2Ω と安定表示されたので測定確度が高そうな気がします。確度の悪い DMM は1Ωくらいをフラフラします。
  - 導通チェックはややクセがあります。ショートしてから1テンポ遅れてブザーが鳴動し、開放してもしばらく鳴動しています。
- オシロスコープ機能
  - 基本は DMM ですがグラフィック表示ができ、ハンディオシロスコープとしても使えます。
  - 帯域 200kHz でサンプリングレート 1MS/s なので、低周波用途です。
  - これでも、入力した電気信号を A/D 変換し、メモリに記憶してから再生する方式なので、基本的に DSO です。
  - DSO なのでトリガ以前の波形を見ることができます。
  - [STORAGE] ボタンを押すことで計測したデータや波形をハードコピーして15画面まで保存できます。もちろん、コールもできます。
- 周波数計測機能
  - ⊿T (周期) と ⊿t (パルス幅) を自動計測してくれます。
- シグナルアウト機能
  - 10Hz～53.75kHz の範囲で 0/5V の方形波を出力できます。ロジックのテスト信号として使えます。
  - [通常] で大きなステップ単位で、[FINE] で小さなステップ単位で周波数を設定できます。
    - 10kHz を越すと [FINE] が効かなくなります。
    - 周波数を上げていった場合と下げていった場合で違った周波数になる場合があります。
    - 周波数の上げ下げ操作でステップ単位が乱れます。
    - 以上が気になりますが・・・この機能があるだけマシと思えということでしょう。
通信ソフト
- WENS 33N には RS-232C インタフェースがあり、計測したデータをパソコンに取り込めます。
  - ただし、[CD-ROM] が付属していなかったので、通信ソフトがありません。
評価
- デカイことはデメリットですが、逆にベンチ計器的に使うならメリットでもあります。
  - 電池駆動だと6本も必要だし、電池の減りも早い (寿命6時間) です。 AC アダプタを使ってベンチ計器的に使うのがお奨めです。
- DMM としては計測確度が良く合格です。
- オシロスコープの正式日本語訳は 面白スコープ (オモシロスコープ) だとか・・・
  - 座布団１枚！・・・確かに波形を見ていて面白いです。

シリアルポートの調査

通信ソフトの添付が無かったので、シリアルポートのハード＆ソフトの仕様を調査してみました。
- 調査の結果を以下にレポートします。これだけ判れば、自分で通信ソフトが作れると思います。
- なお、あくまでも独自調査なので 間違っているかもしれず、レポート内容の保証はありません。
WENS 33N のシリアルポートは [D-SUB 9P メス] コネクタとなっています。
- [D-SUB 9P メス]～[D-SUB 9P オス] ストレートケーブルを使ってパソコンのシリアルポートと接続しました。なんと！福箱に入っていた「おたのしみ袋」にこのケーブルが入っていました。
- ターミナルソフトを使って WENS 33N と [9600bps / 1stop / No-Parity] で通信できました。
- WENS 33N より 4回/秒程度での頻度で垂れ流し的にデータを送信するようで、そのデータは ASCII コードでした。

WENS 33N のシリアルポートの回路は右のようになっていると推測します。

導通チェックなどの調査結果よりの推測です。

RS-232C のコネクタピン定義は以下なので、[RTS] が ON (+5V 以上) にならないと通信できません。

ピン番号	信号名	別名	入出力	内容
1	DCD	CD	IN	キャリア検出
2	RxD	RD	IN	受信データ
3	TxD	SD	OUT	送信データ
4	DTR	ER	OUT	データ端末レディ
5	GND	SG	-	グランド
6	DSR	DR	IN	データセットレディ
7	RTS	RS	OUT	送信リクエスト
8	CTS	CS	IN	送信可
9	RI	CI	IN	被呼表示

WENS 33N から送られてくるデータのフォーマット

計測モード

26バイト/ブロックのデータで、計測中は常に送信する

文字 No.	内容	説明
1	(STX)	02h
2	種別 [A]～[M]	[ロータリレバー位置] と [AC/DC] や [Diode] 設定で種別コードが決まる。 [A] ACV, [B] DCV, [C] ACmV, [D] DCmV, [E] R, [G] Diode, [H] C, [I] ACmA, [J] DCmA, [K] ACA, [L] DCA, [M] LOGIC
3	[B]	常に [B]
4	符号	[-] または (SP)
5 \| 14	測定値と単位	測定値と単位が前詰めで入り、余ったカラムには (SP) が入る。単位は [Vac] [Vdc] [mVac] [mVdc] [OHM] [KOHM] [MOHM] [nF] [uF] [mF] [mAac] [mAdc] [Aac] [Adc] 【例】-0.123Vdc(SP)(SP)
15	[B]	常に [B]
16	(SP)	20h
17 \| 21	周波数	測定した周波数が後詰めで入り、余ったカラムには (SP) が入る。【例】(SP)1.00
22	[k]	[k] または (SP)
23 \| 24	[Hz]	常に [Hz]
25	(SP)	20h
26	(ETX)	03h

コールモード

1,028バイト/ブロックのデータで、画面保存したデータをコールしたタイミングで送信する

文字 No.	内容	説明
1	(STX)	02h
2	[Z]	種別
3 \| 1026	画面データ	画面：128×64pixel ＝ 8,192bit (1,024byte) 分のデータ文字ではなくビットマップデータビットマップデータの並びは SG12864ASLB-GB と同じ
1027	(NUL)	00h
1028	(ETX)	03h

仕様その他

ドキュメント
- WENS 33N カタログ
- WENS 33N 調整手順書・・・電網に転がっていました。回路図が掲載されています。内容精査していませんが、たぶん合っていると思います。
代用取扱説明書
- EXTECH 381265 ・・・ WENS 33N のマニュアルと全く同じとも言えるほど似ている
- EXTECH 381275 ・・・ボタン数くやや仕様が違うができることはほぼ同じ
参考リンク
- WENS
- EXTECH

仕様は以下です。

機能	項目	レンジ	分解能	確度	備考
マルチメータ	DC 電圧	400mV	0.1mV	±(0.75% + 10d)	① 同時周波数表示 ② dBm 表示切換可 ③ [MODE] ボタンを押すと　　オシロスコープ画面になる
		4V	1mV
		40V	10mV
		400V	100mV
		1,000V	1V
	AC 電圧	400mV	0.1mV	±(1.0% + 10d)
		4V	1mV
		40V	10mV
		400V	100mV
		700V	1V
	DC 電流	400mA	100uA	±(1.2% + 10d)
	DC 電流	20A	10mA	±(1.2% + 10d)
	AC 電流	400mA	100uA	±(1.5% + 10d)
	AC 電流	20A	10mA	±(1.5% + 10d)
	抵抗	400Ω	0.1Ω	±(1.0% + 5d)
		4kΩ	1Ω
		40kΩ	10Ω
		400kΩ	100Ω
		4MΩ	1kΩ
		40MΩ	10kΩ	±(3.0% + 5d)
	コンデンサ	4nF	1pF	±(3.0% + 5d)
		40nF	10pF
		400nF	100pF
		4uF	1nF
		40uF	10nF
		400uF	100nF	±(5.0% + 10d)
		4mF	1uF	不定
	周波数	10Hz ～ 100kHz	0.1Hz ～ 1kHz	±(1.0% + 5d)
	周期 / パルス幅	10us ～ 100ms	1us ～ 0.1ms	±(3.0% + 5d)
	デューティサイクル	1～100%	0.1%	±(3.0% + 5d)
	シグナルアウト	10Hz ～ 50kHz	1Hz ～ 10kHz	±(1.2% + 5d)	TTL 出力, 0/5V 方形波
	導通チェック	40Ω以下でブザー鳴動
	ダイオードテスト	テスト電流は約2.4mA
	ロジックチェック	TTL / 3V CMOS / 5V CMOS			三角印で LOW/HIGH が判る
	トリガ調整	常時 5% (-95% ～ 95%)
	温度	華氏 0～2,000度 (摂氏 0～1,370度)			別売の温度アダプタが必要
オシロスコープ (DSO)	バンド幅	DC ～ 200kHz
	チャンネル数	1
	サンプルレート	1MS/s
	表示枠	垂直軸 ±2 / 水平軸 9			4×9 (Div)
	記録長	25			水平 25 Div 分を記録
	垂直	75mV ～ 500V (17 Div) 75 ～ 300mA (4 Div) 7.5 ～ 15A (2 Div)
	水平	5us ～ 1.3s / Div
	グリッチ波形検出	最小 500ns
共通	ディスプレイ	128×64ピクセルグラフィック LCD			表示サイズ 71.7×39mm
	画面保存メモリ数	15
	入力インピーダンス	10MΩ
	計測レート	数値：4回/秒, バーグラフ：7回/秒
	オートパワーオフ	30分
	オーバーレンジ	[OVER] を表示
	外部通信インタフェース	RS-232C
	電源	単3アルカリ電池×6本単3 Ni-Cd 充電池×6本 AC アダプタ (9V, 500mA)			AC アダプタから Ni-Cd 充電池へ充電可 (充電時間：3時間)
	電池での動作時間	単3アルカリ電池：6時間単3 Ni-Cd 充電池：8時間			AC アダプタから Ni-Cd 充電池へ充電可 (充電時間：3時間)
	温度	使用温度：0～40℃ 保管温度：-20～60℃
	寸法	92(W)×192(H)×55(D) mm
	重量	450g
