2023年8月11日、山梨県甲府市の K さんから
YAMAHA T-2
の修理依頼品が到着しました。
メータ照明用ランプが切れている
-

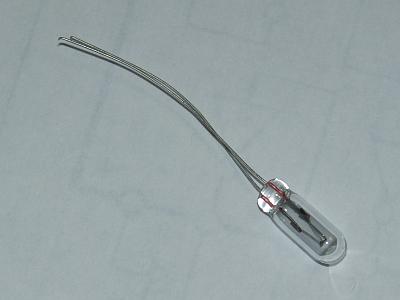

右の写真の 12V/80mA 麦球と交換しました。
-
結構手間がかかりましたが無事交換できました。
-
これで直りました！
[SQ メータ] [T メータ] とも指針の塗装が風化してボロボロ
-
メータを分解して、まずは針の古い塗装を剥しました。
-
水性エナメル塗料 [オレンジ] で針を再塗装しました。
-
元の色は [赤] ですが、T-2 の照明は針に照射しておらず、[黒のバック] に [赤] の針では見辛いのです。
[オレンジ] のほうが正解です。
-

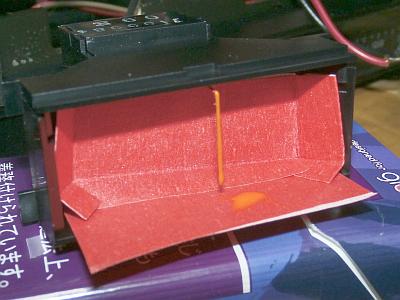

右の写真は再塗装作業中の1個です。
塗装養生マスキングに手間がかかります。
-
最後に指針位置を調整してから耐熱ポリミイドテープでメータを封印しました。
-
これで直りました！
-
再現しないので、修理依頼者に発生状況を確認したところ、以下でした。
-
電源 ON 直後に発生時した。
音がかなり小さく、スピーカに耳を近づけたらガリ音とビビり音が聞こえた。
-
電源 ON 直後に発生時した。
音がかなり小さく、スピーカに耳を近づけたらガリ音とビビり音が聞こえた。
-
上の確認結果より、Power Muting が誤動作した可能性が高いです。
-

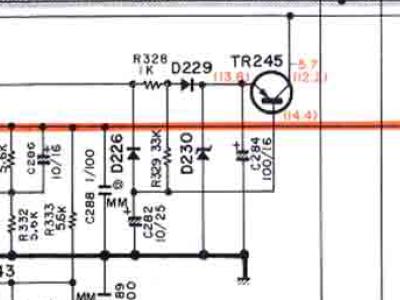

右の回路図は Power Muting 回路で、TR245 のコレクタからミューティングをかけます。
-
電源 ON/OFF の瞬間だけ TR245 から +12V が出て、それ以外はオープンコレクタ状態です。
-
一番怪しいのはトランジスタで、次に怪しいのは電解コンデンサです。
-
次の部品を交換しました。
-
[C284] には回路図と違って [470uF/16V] が実装されていました。
部品番号 交換前 交換後 備考 TR245 2SB544 2SA1020L トランジスタ C282 10uF/25V (85℃) 10uF/50V (105℃) 電解コンデンサ C284 470uF/16V (85℃) 470uF/16V (105℃)
-
[C284] には回路図と違って [470uF/16V] が実装されていました。
-
推定対策ですが、当たっていると思うのですが ・・・ これで修理依頼者に様子をみていただこうと思います。
-
T-2 のコネクタはピンヘッダ構造になっており、長～いピンに対してハンダ付け部分が極小です。
-
極小ハンダ付け部分にケーブルからストレスがかかり、ハンダクラックがおこりやすいです。
-
該当する CN#4, CN#5, CN#6 コネクタを補修ハンダ付けしました。
-

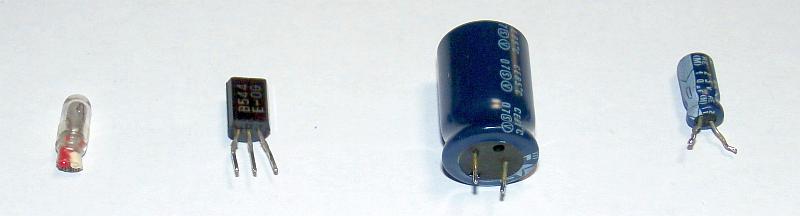

交換前に基板に実装されていた部品です。
-
左から [メータ照明ランプ] [Power Muting トランジスタ] [Power Muting 電解コンデンサ] です。
-
自動車用タッチペイント・艶消し黒でピンポイント塗装して目立たなくなりました。
これで十分でしょう。
-
問題とは
-
例えば、83MHz で高調波歪率最小に IF 周波数を調整すると、デジタル周波数表示が 83.0MHz/82.9MHz を繰り返します。
-
デジタル周波数表示がおかしいだけで性能には関係ありませんが、やはりこれはではダメでしょう。
-
例えば、83MHz で高調波歪率最小に IF 周波数を調整すると、デジタル周波数表示が 83.0MHz/82.9MHz を繰り返します。
-
原因と、さてどうするか！
-
原因は新品購入時からこうだったと思われます。
-
セラミックフィルタのピークから 数10KHz ズラして調整されていたと思います。
-
今回、高調波歪率が最小になるセラミックフィルタのピークに再調整したので、問題が顕在化したのです。
-
大量生産製品ですから個々に細かく合わせ込むのは無理だったのでしょう。
-
今回、高調波歪率が最小になるセラミックフィルタのピークに再調整したので、問題が顕在化したのです。
-
オフセット値を 50kHz 分上げると、正しい周波数表示になります。
-
こうしても性能に悪影響はありません。
この方針で行くことにします。
-
原因は新品購入時からこうだったと思われます。
-

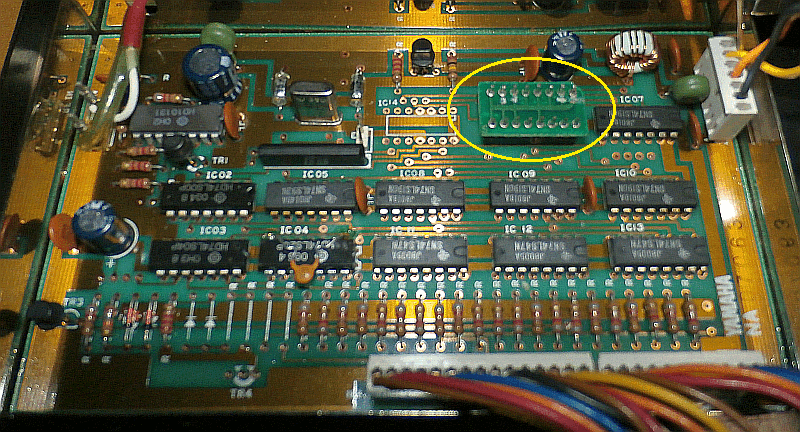

デジタル周波数表示は下の写真の [周波数カウンタ基板] で制御します。
-
OSC 発振周波数にオフセットを加算して受信周波数を表示する仕組みです。
-
オフセット値は写真の黄〇で囲んだ [オフセットドータボード] で設定します。
-
IF セラミックフィルタにはいろんな周波数のものがあり、このボードで合わせるのです。
-
つまり、この [オフセットドータボード] の設定を変更してデジタル周波数表示を 50kHz 上げればよいのです。
-
[オフセットドータボード] は [周波数カウンタ基板] の [16pin IC ソケット] に実装します。
-
OSC 発振周波数にオフセットを加算して受信周波数を表示する仕組みです。
-
[オフセットドータボード] の設定について
-
周波数ディスプレイの [周波数表示] は以下の関係式になります。
-
[周波数表示] ＝ [OSC 発振周波数]＋[オフセット値 (周波数)]
-
[オフセット値] は以下の表によります。
-
本機の [オフセットドータボード] は [1,2,6,7,12pin=H] [3,4,5,9,10,11,13pin=L] [14～15pin=ショート] でした。
-
表を使って [H] となっている pin の周波数を全部足すと、[オフセット値=10.63MHz] となります。
備考 定義 pin 番号 定義 備考 5～7,9pin で BCD 設定 0.8MHz 9 8 GND L レベル 1の桁
10～11pin で BCD 設定1MHz 10 7 0.4MHz 0.1の桁
5～7,9pin で BCD 設定8MHz 11 6 0.2MHz 10の桁
12～13pin で BCD 設定10MHz 12 5 0.1MHz 80MHz 13 4 0.08MHz 0.01の桁
1～4pin で BCD 設定14～15pin は
必ず短絡するS1 14 3 0.04MHz S2 15 2 0.02MHz H レベル Vcc 16 1 0.01MHz
-
本機の [オフセットドータボード] は [1,2,6,7,12pin=H] [3,4,5,9,10,11,13pin=L] [14～15pin=ショート] でした。
-
周波数ディスプレイの [周波数表示] は以下の関係式になります。
-
オリジナルより 50kHz 上げた [オフセットドータボード] の製作
-
[丸ピン IC ソケット 16pin] [耐熱 0.26mm ジュフロン線] を使って製作しました。
-
この細さのジュフロン線を使えばピンに2本差し込めるので都合が良いのです。
-
[4,6,7,12pin=H] [1,2,3,5,9,10,11,13pin=L] [14～15pin=ショート] とします。
-
計算すると [オフセット値] = 10.68MHz となります。
-
[オフセット値] はオリジナルより 50kHz 上がったことになります。
-
計算すると [オフセット値] = 10.68MHz となります。
-

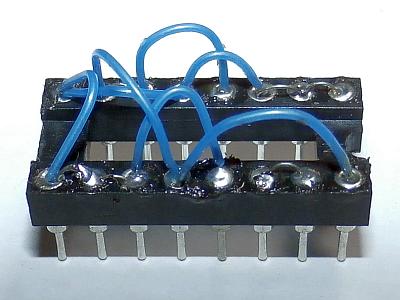

右の写真のように、自作 [オフセットドータボード] が完成しました。
-
[丸ピン IC ソケット 16pin] [耐熱 0.26mm ジュフロン線] を使って製作しました。
-
完成した自作 [オフセットドータボード] を [周波数カウンタ基板] に実装して動作試験
-

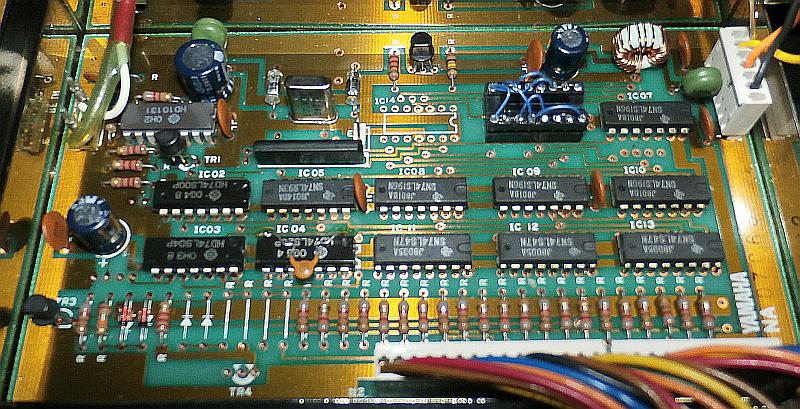

自作 [オフセットドータボード] を下の写真のように実装しました。
-
[T メータ] のセンタから同じくらいの振れ幅で期待するデジタル周波数表示になりました。
直りました！！！
-
自作 [オフセットドータボード] を下の写真のように実装しました。
