BOSE Wave Radio/CD をゲット！

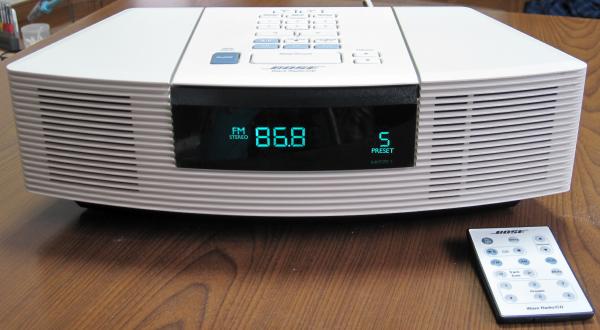

2017年9月29日、ハードオフさいたま深作店で CD ラジオの BOSE Wave Radio/CD (MODEL AWRC0P) のジャンク品が 税込3,240円 でした。付属品は [リモコン] だけでした。

購入品の製造年は不明、製造番号は 023074C22600218AC、レビジョンは REV.03 です。

ジャンクの理由は [CD は再生できません。ラジオ受信は OK です。] です。外観はどこにもキズがなく、日焼けもない逸品です。

この製品は非常に人気が高く、中古正常品なら2万円を超えます。 3千円という価格は非常に魅力的で、かつ、非常に良好な外観なので買い！と判断しました。もちろん CD ピックアップ交換は想定内です。

既に電網上には僅かな情報しかありませんが・・・
　①日本の発売は1999年で、2004年まで製造されました。
　②定価は税抜69,800円で、BOSE からの直販だけだったので、売価も同じです。

購入前にお店でチェック

外観
- 全体に綺麗です。ホワイト筐体にありがちな日焼けもなく、新品に近い良好な外観です。
- 前面の表示部のプラスチックにポツポツとした擦れが2箇所 があります。この時はマイクロ研磨すれば何とかなりそうと思いました。
動作チェック
- 電源は問題なく入りました。ボタンによる操作は良好です。タクトスイッチは大丈夫そうです。
- アンテナなしで FM/AM とも正常に受信できます。感度は良いです。音は低音がよく出て、音質も非常に良好です。
- CD は故障していると思ったのでチェックしていません。
購入決断
- 綺麗であることは前オーナが大切に使っていた証拠。中古品を買う時の最大のチェックポイント。
- CD の不良は CD ピックアップを交換すれば直ると思います。
- リモコンが付属＋外観良好で3千円は安いと思います。買い！！！でしょう。

分解をしない範囲での簡易的なリペア

CD ピックアップのレンズ清掃
- CD の扉を開けると CD ピックアップレンズが見えるので、無水アルコールで清掃すると CD を読み込むようになりました。
- CD 実装時の最初の TOC 読み取りで数十秒かかり遅いです。 TOC を読み込んだ後は普通に再生できます。
- CD ピックアップはやはり劣化しているようで、交換が必要と判断しました。
外装の清掃
- ブロアで綿埃のようなゴミを吹き飛ばすだけで十分綺麗になりました。
- 前面の表示部のプラスチックにある2箇所のポツポツとした擦れは、無水アルコールでポイント清掃したところ、擦れは完全に消滅しました。
  - 擦れではなくて、何かの付着物だったようです・・・ラッキー！！！
- 内部にも綿埃のようなゴミがありますが、これは CD ピックアップ交換の分解時に一緒に清掃することにします。

CD ピックアップ交換

CD ピックアップの手配

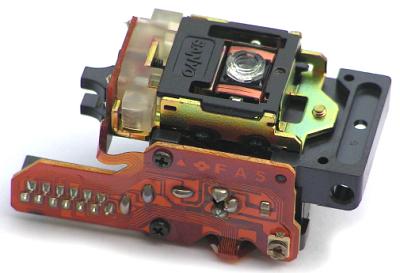

- 電網情報より、CD ピックアップ型式は [SANYO SF-P100 13P] と判りました。
- [SANYO SF-P100 13P] は CD パーツマンでは税込1,980円＋送料550円＝2,530円かかります。
- AliExpress では送料無料で7.41ドル (当日のレート換算で840円) でしたので、こちらから海外調達しました。
  - 到着まで2週間程度かかるのが難点ですが、今回は急ぎではないので構いません。
- 2017年9月29日夜にネット発注して10月11日に到着しました。入手までに12日間かかったことになります。
分解と CD ピックアップ交換

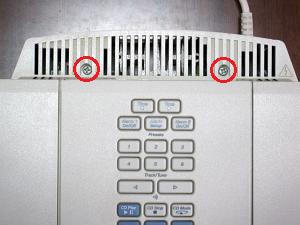

1. 右の写真の〇の位置にある3本のネジを外します。
  - 2本は CD カバーの後ろ、1本は CD カバーを開けた手前にあります。
2. 上部ホワイト筐体と下部ブラック筐体を分離します。
  - ブラック筐体前側の左右に突起があり、この突起がホワイト筐体に刺さっているような状態です。全体を裏返してこの突起部分の結合を外します。外すというより、浮かせるが正しいかも。
  - 再び全体を反転してホワイト筐体を持ち上げると、上部ホワイト筐体と下部ブラック筐体が分離します。

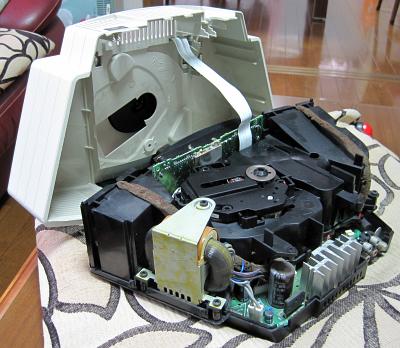

  - 右の写真のように、上部ホワイト筐体と下部ブラック筐体は FFC (Flexible Flat Cable) で接続されているので、この FFC を傷付けないよう注意します。
3. CD ユニットを分離します。
  - CD ユニットはネジ止めでははなく、3本の支柱に合わせて置いてあるだけの状態なので、上に持ち上げると外れます。

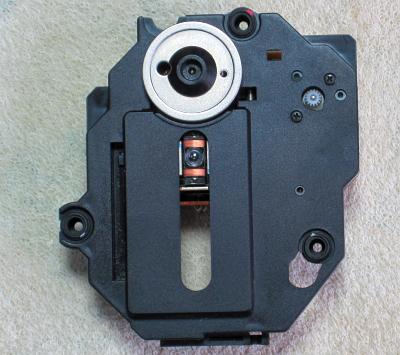

  - FFC とハーネスを外すと、写真のように CD ユニットが取り出せます。
4. CD ピックアップを分離して、新品と交換してから CD ユニットを組立ます。

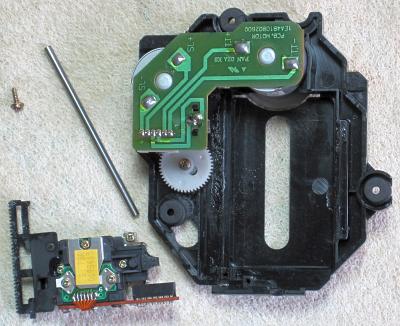

  - 写真のように1本のネジとレールを外すと、CD ピックアップが分離できます。
  - レールとギアの古いオイルを拭き取ってから、新しい精密オイルを注油します。
  - CD ピックアップは調整済みの状態で販売されているので、交換後のボリューム調整は不要です。
5. CD ピックアップと本体基板を FFC で接続してから、ショートランド処理します。
  - 右図は CD ピックアップ基板のハンダ面です。
  - [Solder Pads] 間がハンダでショートされているので、このハンダを除去します。
  - このショートランドは静電気破壊を防止するもので、 ハンダ除去は必ず FFC で本体基板に接続してから実施 します。
内部清掃をしてから、全体の組立をして完了です。

WaveGuide Technology

WaveGuide Technology が最大の特長

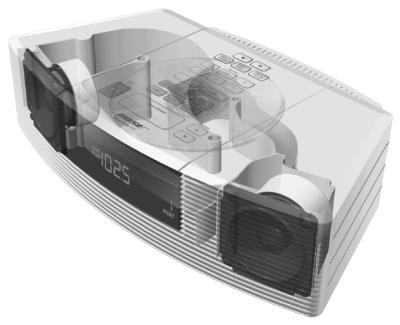

- 右の写真を見て判るように、計算された全長 68cm のバックロードホーンを本体内に埋め込んでいます。
- バスレフ方式より複雑になりますが、より増強された低音が軽やかに出ます。
スピーカ再生のしかたが巧妙
- スピーカ駆動する前にイコライザー回路で、中高音域は左右別々に出力、低音域は左右を混合して左側スピーカだけに出力します。
- スピーカユニット自体は左右とも同じですが、左側スピーカはフルレンジ再生、右側スピーカは Twiddler と呼ばれる中高音域だけを再生します。
- こうしてから、左側スピーカがバックロードホーンを介して低音域を再生します。
- なお、バックロードホーンの出口は右側スピーカの左脇です。

使ってみました

デザイン
- 筐体はプラスチック製ですが、質の良い厚いプラスチックを採用しています。
  - 安っぽさはなく、逆に独特のフォルムで高級感があります。
- 操作パネルが CD カバーにもなっているという従来の常識にとらわれない素敵なデザインです。
- 表示器はライトブルー FL です。緑っぽいブルーです。
  - 海外製品はこのようなブルー表示が多いように思います。
  - [Light Sensor] を内蔵しており、輝度が2段階に自動的に変化します。明るい部屋では高輝度、暗い部屋では低輝度となります。
- 据え置きを想定したデザインで、安っぽいロッドアンテナはなく、アンテナ入力はマトモな F 端子です。
操作パネル
- 操作パネルは CD カバーにもなっており、上からボタンを押すので安定した操作ができます。
- 操作ボタンがシリコンゴムでできており、滑らず、しっかりとした操作ができます。
- リモコン操作もでき、本体での操作の一部ができます。

表示モードの切換

[押したままにするボタン] を押しながら [次に押すボタン] を押すと表示モードを変更することができます。

No.	電源状態	押したままにするボタン	次に押すボタン	表示モード	説明
1	OFF	[Alarm Setup]	[On/Off]	12/24時間制を切換	設定は EEPROM に記憶するので、AC コードを抜いたり 006P バッテリ切れしても保持する。
2		[CD Mode]	[▲] [▼]	表示輝度を切換	明るい部屋では 5～9 に設定 (デフォールト 8) 暗い部屋では 1～5 に設定 (デフォールト 2)
2			[▲] [▼]	表示輝度を切換	設定は EEPROM に記憶するので、AC コードを抜いたり 006P バッテリ切れしても保持する。
3			[On/Off]	表示を ON/OFF	設定は RAM に記憶するので 006P バッテリが生きておれば AC コードを抜いても保持する。バッテリ切れしている時に AC コードを抜くと、デフォールトの [表示 ON] に戻る。
4	ON	[Alarm Setup]	[1]	時刻表示	(デフォールト)
4	ON	[Alarm Setup]	[2]	ソース表示	ラジオは受信周波数、CD は演奏時間、AUX は表示なし。 AC コードを抜くと、デフォールトの [時刻表示] に戻る。

端子
- 背面に [AUX IN] [LINE OUT] の RCA ピンジャック、[FM 75Ω] F 端子があります。
- 底面に時計をバックアップする 006P バッテリフォルダがあります。
  - 常時 AC コードを壁コンセントに差し込んで使うのが前提で、バッテリは AC 電源の瞬停対策用です。
  - AC コードを抜いたままにすると、数日でバッテリ切れします。
- ヘッドホン端子はありません。
ラジオ機能
- PLL シンセサイザ方式
  - 受信周波数を正確に合わせられます。
- アンテナ
  - FM は電源コードがアンテナ代わりになる設計です。
    - 従って、電波の強い場所 (都会) では外部アンテナなしで使えます。
    - 受信状態が悪い場合は F 端子に外部アンテナを同軸ケーブルで接続します。
  - AM は内蔵バーアンテナです。
- 受信周波数範囲
  - FM は 76～90MHz (0.1MHz step) です。
  - AM は 522～1,629kHz (9kHz step) です。
- プリセットメモリ
  - FM 6局、AM 6局の [プリセットメモリ] があります。やや少ないです。
  - プリセットは聴きたい放送を受信状態にしてから任意の数字ボタンを長押しするだけです。簡単です。
  - プリセットは EEPROM に記憶するようで、AC コードを抜いたり 006P バッテリ切れしても保持されます。
CD 機能
- 通常の再生以外に [ランダム] [ランダムリピート] [プログラム (最大32曲)] [リピート (全曲/1曲)] 再生ができます。
- [CD-R] も問題なく再生できます。
時計＆タイマ機能
- 時計 / アラーム1 / アラーム2 / スヌーズ / スリープタイマ / ナップタイマ機能があります。
評価
- 操作性
  - 普通にラジオや CD を聴くだけなら取扱説明書は不要です。直感で操作できます。
- ラジオの感度
  - FM/AM 共、十分な感度があります。
  - 越谷では、FM は外部アンテナを接続することなく十分受信できました。電源コードアンテナだけの受信です。
- 音質
  - 大きさからくる良音が出ます。 DSP でいじくられた音ではなくナチュラルに近いです。
  - BOSE ご自慢の WaveGuide Technology による低音は、重苦しい低音ではなく、軽やかな低音です。バックロードホーンの低音です。
  - ラジオとしては、とっても良い音です。値段だけのことはあります。持つよろこびを感じます。
- その他・・・回路図を読み取って
  - AC コードに AC100V が供給されている状態では電源周波数に時刻が同期します。
    - 50Hz または 60Hz は電力会社によって積算誤差がゼロになるよう制御されているので、非常に正確です。
  - AC コードが抜かれた状態では内部クロックで時刻が動作します。
    - 内部クロックは誤差が大きく、5分/日程度時刻が進んでしまいます。
    - 006P バッテリが時刻をバックアップします。バッテリが寿命になっているとバックアップできません。

仕様その他

ドキュメント

主な使用 IC

メーカ	IC 型式	機能	備考
SANYO	LA1836M	Home Stereo Electronic Tuning	FM/AM ラジオ＋MPX を構成
	LA6541D	4-channel Bridge Driver for CD	CD ドライブの以下の機構を駆動・スピンドルモータ・スライドモータ・垂直ムービングコイル・水平ムービングコイル
	LA9240M	ASP (Analog Signal Processor) for CD	CD オーディオ信号処理
	LC72131M	AM/FM PLL Frequency Synthesizer	FM/AM ラジオの OSC 発振周波数を合成
	LC78622E	CD Player DSP	CD データから音楽を再生
STM	TDA7313	Digital Controlled Stereo Audio Processor with Loudness	ラジオ/CD/AUX/アラームを切換
STM	TDA7374	Dual Bridge Audio Amplifier for Car Radio	スピーカを駆動するパワーアンプ
?	(U400)	MCU	全体を制御するマイクロプロセッサ

仕様

CD プレーヤ
サンプリング周波数	44.1kHz
ワウ・フラッター	測定限界以下
周波数特性	20～20,000Hz +1/-2dB
機能	[ランダム] [ランダムリピート] [プログラム (最大32曲)] [リピート (全曲/1曲)]
FM ラジオ
受信周波数	76～90MHz (0.1MHz step)
アンテナ	電源コードアンテナまたは F 端子
プリセットメモリ	6局
ステレオセパレーション	30dB
AM ラジオ
受信周波数	522～1,629kHz (9kHz step)
アンテナ	内蔵フェライトバーアンテナ
プリセットメモリ	6局
外部入出力
AUX IN	400mV (20kΩ)
LINE OUT	2.0V
共通
スピーカ	フルレンジ 5.7cm 2個 (防磁タイプ)
定格出力	中高音 4W＋4W / 低音 WaveGuide Technology
高調波歪率	0.2% 以下
最大音圧	90dB (1m)
時計機能	[時計] [アラーム1] [アラーム2] [スヌーズ] [スリープタイマ] [ナップタイマ]
電源	AC100V 50/60Hz
消費電力	25W (待機消費電力 3.5W)
外形寸法	356(W)×216(H)×111(D) mm
質量	3.4kg
付属品	[リモコン] [デモ CD] [簡易 FM アンテナ] [同軸ケーブル] [006P バッテリ] [取扱説明書]
