BOSE AW-1 が到着

2022年5月23日、神奈川県相模原市の H さんより 27万円 の超高級ラジカセ BOSE AW-1 の修理依頼品が到着しました。 BOSE 直販モデルで、一般販売されなかった製品です。

購入品の製造年は [1990年]、製造シリアル番号は [6900501] でした。

ラジカセは本業ではないので、手が空いた時に修理することで受けました。

故障は [FM が受信できない] [カセットが動作しない] で、[AM は受信できる] そうです。

さてさて・・・

---

程度＆動作チェック

1. 修理依頼者のコメント


   • FM が受信できなくなってしまい箪笥の肥やしになっています。


   • 品物自体がもう古く、高音が出ず音がこもっています。


   • ナンチャッテ技術者の凸凹日記 を見て音の悪さはコンデンサや OP アンプかな思っています。


   • FM の症状としてはホワイトノイズは聞こえますが放送局は受信できません。 AM は何とか受信できてます。


   • FM の修理と ナンチャッテ技術者の凸凹日記 と同様の部品交換をお願いします。

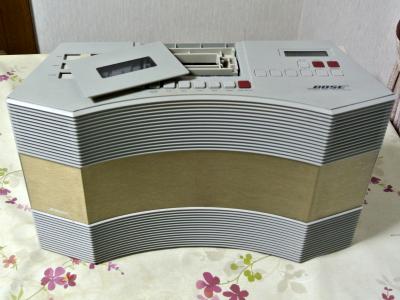

2. 外観


   • 汚れてはいますが、致命的なワレや欠損のない、並みの中古状態です。


   • カセット蓋に横方向に目立つ線キズがあって残念です。


3. 動作チェック


   • 正常に電源 ON できました。 各種ボタンはそれなりに動作します。


   • FM は放送局に同調する気配がありません。


     • SSG より試験電波を入れると 93.7MHz でちゃんと音が出ました。


     • これは AW-1 の同調操作でどの周波数にしても同じでした。 VT 電圧が高圧側にへばりついているようです。


   • AM は正常に受信できました。


   • カセットは [PLAY] ボタンを押すとメカは動くのですが、キャプスタンとピンチローラが接触する位置まで移動しません。


     • [PAUSE] 位置までしかメカが移動しないようです。 このため動作しないのです。


   • 音の出かたが変


     • 中高音スピーカの左と右の音が違うのです。 左はマトモに近いですが歪っぽい、右は音量が低く歪っぽいです。



---

上部ユニットの分離手順

1. [カセット蓋] を手前にスライドすると外れます。

   　

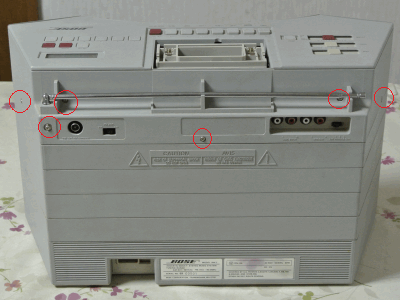

2. 左の写真で赤 〇 で示したネジ×6本を外すと [トップパネル] を外せます。


   • ロッドアンテナも外れます。


   　

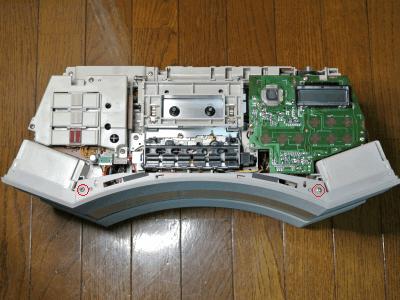

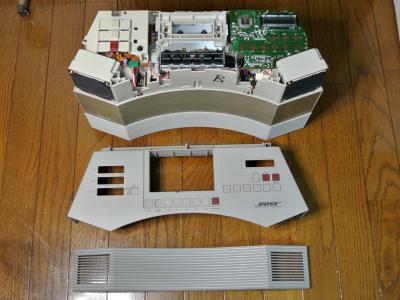

3. 左の写真で赤 〇 で示したネジ×2本を外すと [上側飾りパネル] を外せます。


   • 左の写真に3つのユニットが見えています。 左から [コントロール基板] [カセット機構] [デジタル基板] です。


   　

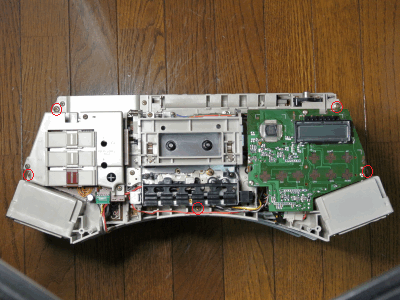

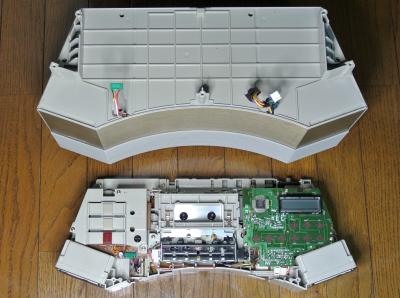

4. 左の写真で赤 〇 で示したネジ×5本とコネクタ×3個を外すと [上部ユニット] を分離できます。


   • 右の写真に3つのコネクタが見えています。 緑色が [アンプ入力]、黒色が [電源出力]、白色が [中高音スピーカ出力] です。


   　



---

下部ユニットの分離手順

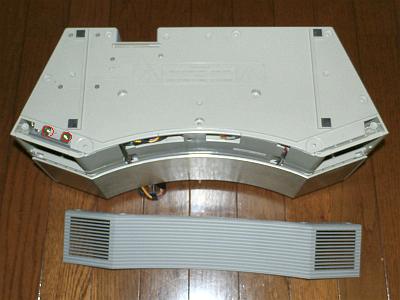

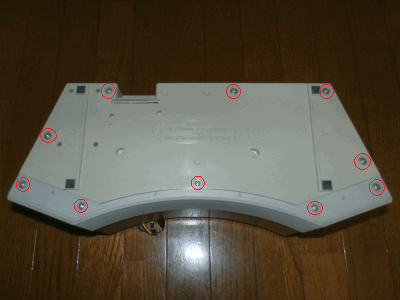

1. 左の写真の状態からひっくり返して 右の写真で赤 〇 で示したネジ×10本を外すと [下側飾りパネル] を外せます。

   　


2. [下側飾りパネル] を外して見える 左の写真で赤 〇 で示したネジ×2本を外し、コネクタ×3本を外すと [下部ユニット] を外せます。


   • このコネクタ×3個は [上部ユニット] との信号・電源の連結ケーブルです。


   　



---

リペア

1. FM は放送局に同調する気配がない


   • VT 電圧が同調周波数に応じた変化をしていないのです。


     • [VT 電圧アンプ故障] [FM OSC 周波数取込故障] のどちらかです。


     • AM が受信できていることから [VT 電圧アンプ故障] の可能性は低く、[FM OSC 周波数取込故障] でしょう。


   • この観点で調べたら原因はすぐに判明しました。


     • カセットからの信号線 (2P) が [デジタル基板] に挿入されています。 これでは PLL 制御できません。


     • FM OSC のモニタ信号線 (2P) が [メイン基板] に挿入されています。 なんで？


     • すなわち、2本の 2P ケーブルがテレコなのです。 入れ換えて正しくしたら FM 受信できるようになりました！！！


   • 修理依頼者に確認 ・・・ 以前、分解・組立やりませんでしたか？


     • 以前カセットが動かないのベルトが伸びてないか分解した時に間違ったのだと思います。 まことに恥ずかしい限りです。。


     • 結局、FM 受信できなくなったのは修理依頼者自身の作業ミスでした。


     • それにしても壊れなくて良かった。


2. 中高音スピーカの左と右の音が違う


   • 後述の [アンプ＆電源基板] の電解コンデンサの液漏れ劣化が原因でした。


   • 後述の [アンプ＆電源基板] の電解コンデンサの一斉交換で直りました。


3. カセットメカの動作不良


   • これは、修理依頼者から [カセットは使うことがないのでそのままでよい] とのことでしたので、修理していません。


   • メカ部品が細かいので直せるかどうかわからないです。 メカ部品が壊れていたら修理不能です。


   • カセットメカが大丈夫そうなジャンク AW-1 を見つけて、メカを移植することをお奨めします。



---

音質改善を目指した部品交換の方針

1. OP アンプの交換は実績のある ナンチャッテ技術者の凸凹日記 と同じとする


2. オーディオ信号が通過する電解コンデンサを良質のコンデンサと交換する


   • 実績のある ナンチャッテ技術者の凸凹日記 で実施している部品交換をベースにする。


   • ただし、次項からの方針のように交換部品のグレードを上げる。


3. 10uF までは積層セラミックコンデンサにする


   • 電解コンデンサはオーディオ用のグレードの高いものを使ったとしても、周波数の上限は 100kHz である。


   • これに比べ、積層セラミックコンデンサを使うと最低でも 100MHz まで伸びる。


   • コンデンサの内部抵抗に相当する ESR は電解コンデンサより積層セラミックコンデンサのほうが圧倒的に低い。


   • 10uF を超える電解コンデンサはオーディオ用電解コンデンサに交換する。 主にコストの問題。


4. タンタルコンデンサは全て積層セラミックコンデンサに交換する


   • そもそもタンタルコンデンサ使用は電解コンデンサより周波数特性を求めるからである。


   • それなら、グレードを上げて積層セラミックコンデンサに交換するほうが良い。


   • タンタルコンデンサは短絡故障が発生しやすい。 積層セラミックコンデンサなら、この心配はない。



---

[コントロール基板] の音質改善部品交換

1. 作業記録

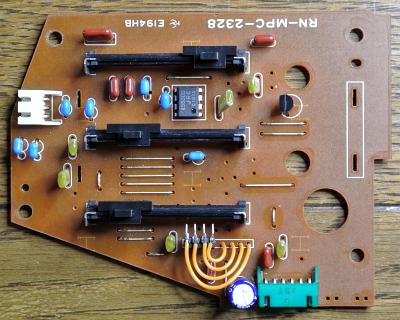

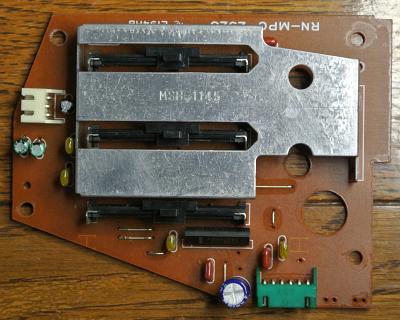

   • 左の写真は取り外した [コントロール基板] です。 シールド鉄板を取り外すと右の写真となります。


   　

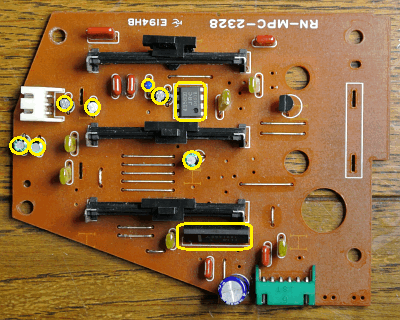

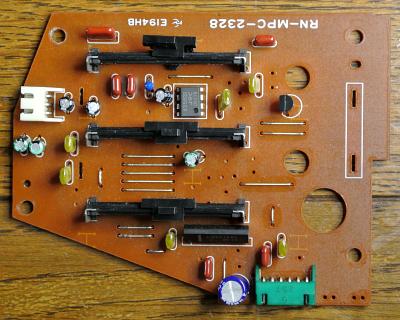

   • 左の写真で黄 〇 で囲った部品を交換します。 右の写真は交換後です。


   　


2. 交換した部品の記録



   旧部品	新部品	数量	備考
   1uF/50V	1uF/50V	3	電解→積層セラミック に交換
   4.7uF/16V	4.7uF/50V	1	タンタル→積層セラミック に交換
   10uF/16V	10uF/25V	3	電解→積層セラミック に交換
   NJM4558DD	NJM4580DD	1	高性能 OP アンプに交換
   M5218AL	MUSES8820D	1	超高性能 OP アンプに交換




---

[コントロール基板] の音質改善部品交換

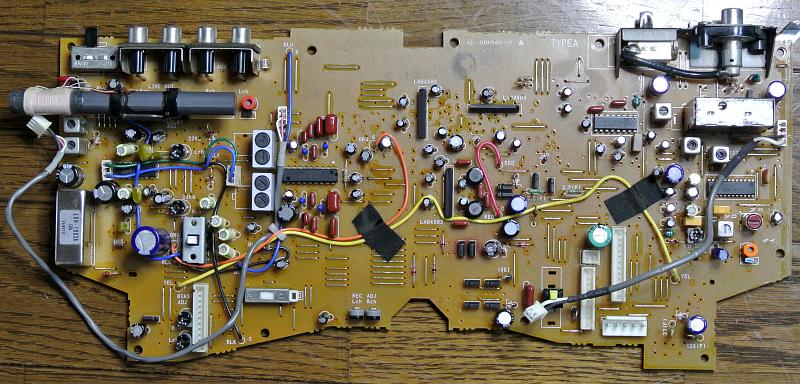

1. 作業記録

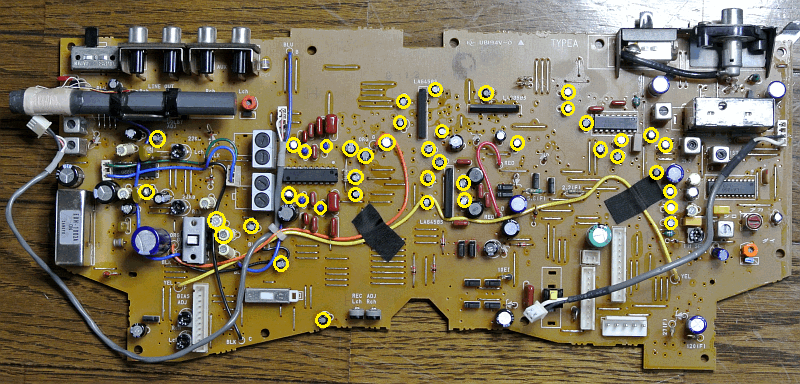

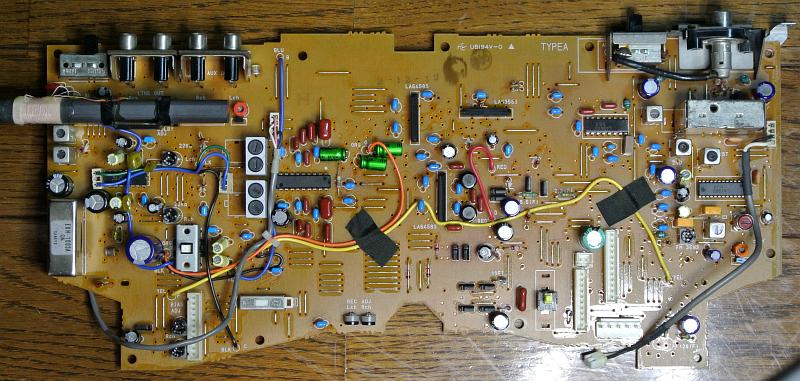

   • 写真は部品交換前です。





   • 写真で黄 〇 で囲った部品を交換します。 いっぱいあります。





   • 写真は部品交換後です。





2. 交換した部品の記録



   旧部品	新部品	数量	備考
   0.22uF/50V	0.22uF/50V	1	電解→積層セラミック に交換
   1uF/50V	1uF/50V	7
   1uF/35V		2	タンタル→積層セラミック に交換
   2.2uF/50V	2.2uF/50V	8	電解→積層セラミック に交換
   4.7uF/16V	4.7uF/50V	2	タンタル→積層セラミック に交換
   10uF/16V	10uF/25V	20	電解→積層セラミック に交換
   22uF/10V	22uF/25V	2	電解→オーディオクラス電解 に交換
   22uF/16V		1




---

[アンプ＆電源基板] の音質改善部品交換

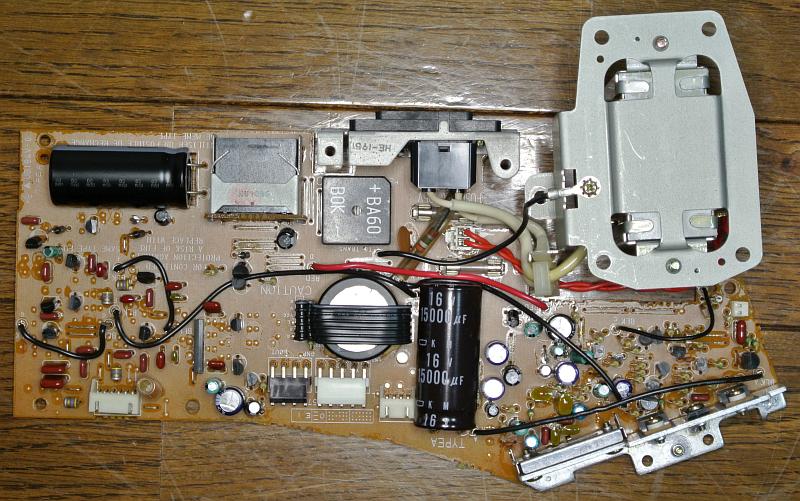

1. 作業記録

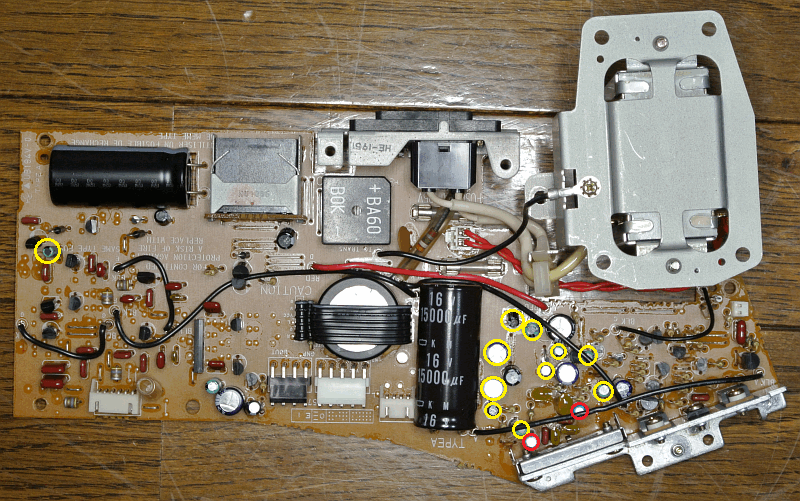

   • 写真は部品交換前です。





   • 写真で黄 〇 と赤 〇 で囲った部品を交換します。


   • 赤 〇 で囲った電解コンデンサは液漏れして基板を腐食させていました。


     • 液漏れに至った原因は、発熱物であるパワーアンプ IC に近過ぎるためです。 部品の配置設計不良の気がする。


     • この電解コンデンサを積層セラミックコンデンサに交換したので、今後は大丈夫です。


     • 中高音スピーカの左と右の音が違い、音が歪っぽい原因でもあります。


     • 現在正常に動作している AW-1 でも、ここは無条件に積層セラミックコンデンサに交換することをお奨めします。





   • 写真は部品交換後です。


     • 基板の腐食は、裏側で補修済みです。





2. 交換した部品の記録



   旧部品	新部品	数量	備考
   1uF/50V	1uF/50V	3	電解→積層セラミック に交換
   4.7uF/25V	4.7uF/50V	2
   10uF/16V	10uF/25V	3
   10uF/50V	10uF/50V	2	電解→積層セラミック に交換 旧部品の電解液が漏れ出し基板腐食していた
   47uF/10V	47uF/25V	1	電解→オーディオクラス電解 に交換
   220uF/16V	220uF/25V	2




---

再調整

1. AW-1 Service Manual に従って調整しました


   • このマニュアルには FM は 98.1MHz で調整するよう記述されていますが、これは海外モデル (日本モデル以外) の場合です。


   • 日本モデルは 83.0MHz で調整します。


2. 調整結果


   • FM のセパレーションなどは以下でした。 実用レベルです。 ラジカセですから、こんなものでしょう。


   • FM ステレオ (1kHz) の高調波歪率は 0.33% でした。 ラジカセとしては良いほうでしょう。



   項目	L	R	単位
   ステレオセパレーション	28	26	dB
   パイロット信号キャリアリーク	-64	-67	dB
   オーディオ出力レベル偏差 (MONO)	0	+0.01	dB




---

使ってみた

1. デザイン


   • BOSE デザインで、形がいかにも BOSE です。


   • ともかく重いです。 10kg あります。


   • ともかく大きいです。 横幅が 457mm もあって、標準サイズのアンプなどより、横幅が大きいです。


   • AC 電源内蔵がイイです。 邪魔っけな AC アダプタが不要で、精神的に良いです。


2. ラジオ


   • DSP radio ではなく、アナログ PLL シンセサイザ方式です。


   • FM のローカル放送はロッドアンテナでキチンと受信します。 F 型ワンタッチ端子もあって、75Ω同軸線を接続できます。


   • AM の感度は普通です。 ローカル局を受信するには問題ないです。


   • FM/AM それぞれ5局プリセットできます。


3. カセット


   • メカが故障しているので無評価です。


4. 音質


   • 電解コンデンサや OP アンプを交換して、到着時より確実に音質が向上しました。


     • ただ、新品時の音を知らないので、それと比べてどうかはコメントできません。


   • 低音はよく出て迫力があります。 これに比べて高音はやや控え目の気がします。


     • [BASS] [TREBLE] のスライダーボリュームがありますが、NORMAL ポジションはどちらも一番右位置です。


     • [TREBLE] スライダーを [NORMAL] し、[BASS] スライダーを [-1～-2] に絞ったほうが聴きやすいと思いました。


   • 横幅があって、中高音スピーカは正面より外側を向いているので、かなりステレオ感を感じます。



---

ドキュメントなど

1. ドキュメント


   • AW-1 Owner's Guide


   • AW-1 Service Manual


2. 音質向上の参考記事


   • ナンチャッテ技術者の凸凹日記



---
