CLASSE CAP-101

CLASSE CAP-101 をゲット！

2024年1月10日、兵庫県西宮市の M さんより CLASSE CAP-101 の故障品を研究用に寄贈いただきました。

定価26万円 のプリメインアンプで、カナダ生まれです。

2025年5月3日にメンテナンス完了しました。

---

程度＆動作チェック

1. 寄贈者のコメント


   • 電源を入れた時は普通に動作しますが、しばらくすると入力切替やボリューム調整が効かなくなります。


   • [元箱] [取扱説明書] [リモコン] が揃っています。


2. 外観


   • Made in CANADA で、製造シリアル番号は [0151098] です。 日本仕様の AC100V にチューニングされています。


   • なんと！ [保証書] が付属していました。 未使用の50円切手も貼られていました。 これから登録したら保証が効く？


   • [リモコン] [AC コード] [日本語取扱説明書] [オーディオコンポーネントカタログ] なども付属していました。


   • 元箱もあるのでフルセットです。 箱内の梱包袋や梱包緩衝材もオリジナルのままです。 欠品はありません。


   • 全体に [キズ] [スレ] [ヘコミ] [汚れ] がない逸品です。 ルーペで粗探しすると軽いスレ程度はあります。


   • [フロントパネル] にキズやスレはなく綺麗です。 ノブやボタンも綺麗です。


   • [リアパネル] にキズやスレはなく綺麗です。


     • 金メッキされた RCA 端子に軽いサビが出ています。 使用には問題ないと思います。


     • 端子台を留めるネジに若干サビがあります。 使用には問題ないです。


   • [天板] [底板] にキズやスレはなく綺麗です。 留めネジに若干サビがあります。 使用には問題ないです。


   • [VOLUME] ノブが少しグラグラしている気がします。 こんなものなのかな？？？


     • 筆者は CAP-101 に触るのは初めてで良否判断できません。 分解して調べてみようと思います。


3. 電源 ON してチェック


   • 電源はく入り、表示器は正常で、ノブやボタンは正常に反応します。


   • 入力ソースの切換は正常で、[TAPE OUT] [PREAMP OUT] [OUTPUS (スピーカ)] 出力も正常でした。


   • リモコンから正常に操作できました。


   • 寄贈者のいう「入力切替やボリューム調整が効かなくなる」は丸1日通電しても確認できませんでした。


4. カバーを開けてチェック


   • 内部はかなり綺麗ですが、僅かに綿ボコリと細かいゴミが堆積しています。


   • 目視で劣化とわかる部品は見当たりません。



---

リモコン [RC MODEL-5] にビックリ！！！

1. リモコンが重い


   • ケースがアルミ材 で、ヒヤッとした質感、(電池なしで) 重さが 194g もあります。


   • プレスではなく削り出しでできていると思います。 高コストがかかっています。


   • ズッシリ重いです。 これで叩かれると怪我します。 一般のプラスチック製リモコンと大違いです。

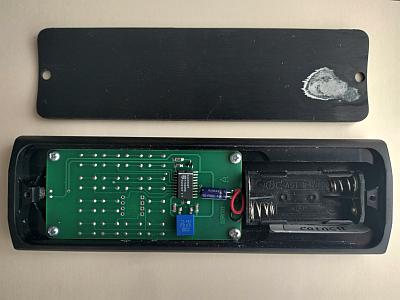

2. 電池を入れるため裏ブタを外す


   • 2本の小さいプラス皿ネジを外すと裏ブタが外れます。 もちろん裏ブタもアルミ材です。


   • 裏ブタの電池辺りに汚れがありましたが電池の液漏れ跡ではなく、おそらくクッション材のスポンジ接着跡と思います。


   • 電池ボックスはスポンジがなくてもしっかりホールドできるので、特に手直しはしませんでした。


   • 電池として単4乾電池×2本を使います。

     　


3. 右の写真はクリックすると大きな写真で表示できます


   • なんと！基板は高価なガラスエポキシ製で両面スルーホールです。 使用部品は以下です。



     種別	メーカ	型式	機能	備考
     IC	PHILIPS	SAA3008T	Infrared Remote Control Transmitter	黒くて四角い部品
     セラロック	MURATA	CSB429J	セラミック発振素子 429kHz	青くて四角い部品
     C	Nichicon	100uF/10V	電解コンデンサ	濃青くて円筒形の部品




---

カバーを開けてみました

1. 筐体構造


   • 天板はコの字型で、天板～側板まで一体構造です。 鉄材で厚みが 1.7mm もあります。 重いです。


   • 底板はコの字型で、フロント板～底板～リアパネルまで一体構造です。 鉄材で厚みが 1.7mm もあります。


     • この一体化された分厚い底板だけで十分な強度があります。 だから重い！！！


     • 一般のオーディオ機器では筐体構造の各部を結合することで強度を確保するので、この点が違います。


   • フロントパネルは 10mm 厚アルミ材でフロント板にボルト結合されています。


   • 使用されているネジ類はインチ系で、正しいインチ系工具を使わないとネジの頭が潰れます。


2. 作り


   • 26万円だけあって作りは非常に良いです。 写真をクリックすると大きな写真で表示できます。


   • メイン電源トランスは巨大です。 高価なトロイダル型です。


   • 4枚の基板は全て高価なガラスエポキシ製の両面スルーホールです。


     • 吸湿しにくいので高性能を保ち続けることができます。


     • スルーホールは熱に強く、半田ゴテの熱でパターンが剥がれることはありません。


     • コネクタ類を外すと基板は個々に取り出せるのでメンテンス性は良いです。


   • 大きな放熱器が乗っているのは [HEAT SINK PCB] (パワーアンプ) です。


   • トロイダル電源トランスのリア側にあるのは [POWER SUPPLY PCB] です。


     • ここに小さい電源トランスが1個実装されており、これは [制御系電源トランス] です。


     • [制御系電源トランス] は電源コードに給電されていれば ([POWER] ボタンの ON/OFF に関わらず) 常に ON になっています。


     • [制御系電源トランス] で作成された制御系 +5V は [PANEL PCB] に供給されています。


     • すなわち、電源コードに給電されている時は [PANEL PCB] は常に ON になっているのです。


   • [POWER SUPPLY PCB] の右側にある長細いのは [INPUT PCB] (プリアンプ) です。


   • この写真では見えませんが、フロントパネルに取り付けられた [PANEL PCB] もあります。


   • 基板に実装されている IC のロット番号より、本機は [1999年製造品] とわかりました。


   • 電解コンデンサは全て日本の Nichicon 製です。


3. PANEL PCB


   • 今回はこの基板内の部品を交換するので取り外しました。 手順は以下です。


     1. [HEAT SINK PCB] を取り外します。 これを外さないと [PANEL PCB] の留めネジにアクセスできません。


     2. [VOLUME] ノブを 1/16 インチの六角レンチ を使って外します。


     3. ロータリエンコーダの軸を留めている六角ナットを外します。


     4. [PANEL PCB] にあるコネクタからフラットケーブルを外します。


     5. [PANEL PCB] を留めているネジ×9本を外します。


        • 通常のドライバでは回しにくいネジがあるので、そこはオフセットドライバを使います。


     6. これで [PANEL PCB] が取り出せます。


   • 取り外した [PANEL PCB] の表と裏です。 いずれの写真もクリックすると大きな写真で表示できます。


     • 基板表の7セグメント表示器の左右に [IR 受光 IC] が2個実装されています。 2個使いを見るのは初めてです。


     • 基板裏に 16pin フラットケーブルコネクタがあって、フラットケーブルで [INPUT PCB] と接続します。


     　


4. 使用 IC


   • 以下の IC を使って合理化されています。



     メーカ	型式	機能
     BURR-BROWN	OPA2604AP	Dual FET-Input, Low Distortion Operational Amplifier
     Cirrus Logic	CS3310	Stereo Digital Volume Control
     PHILIPS	HEF4053BT	Analog Multiplexers/De-multiplexers
     	87C751	8-bit MicroController
     	74HC14	Hex Inverting Schmitt Trigger
     	74HC259	8-Bit Addressable Latch
     	SAA1064	4-Digit LED-driver with I2C-Bus Interface
     SHARP	IS1U60	Remote Control Detecting
     STM	L7805CV	3-Terminal Positive Voltage Regulators
     	L7905CV	3-Terminal Negative Voltage Regulators

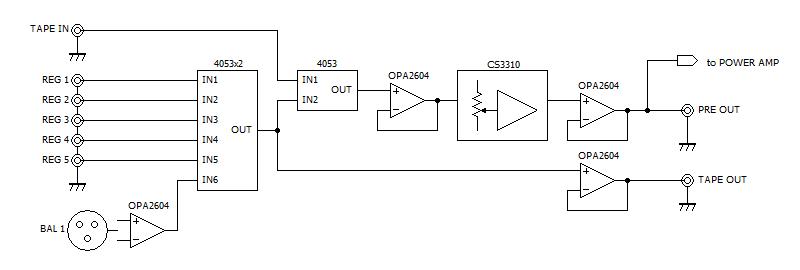

5. プリアンプ部


   • 以下の構成です。 ステレオなので、この構成が L/R 別に2組あります。




   • OP アンプ [OPA2604] はバーブラウンの FET 入力・高性能・高音質タイプです。


   • 入力ソース切換は電子アナログスイッチ [4053] による電子切換です。


   • 音量ボリュームは [CS3310] によるデジタルボリュームです。 プリアンプとしてのゲインを稼いでいるのもこの IC です。


   • マイクロコンピュータが [4053] [CS3310] を制御をします。


     • メカニカルボリュームやメカニカルスイッチを使わない電子制御です。


     • このことは一般のアンプでいう [ボリュームのガリ] [スイッチ接点の接触不良] は発生しないことを意味します。


6. パワーアンプ部


   • CAP-101 Service Manual にある回路図と本機に搭載されている [HEAT SINK PCB] が全然違うのです。


     • 本機に搭載されている基板のほうがトランジスタ数が多く回路構成のグレードが上です。


   • NODEVICE に掲載された CLASSE のサービスマニュアルのどれと比べても合致する回路がありません。


     • なんとなく、CAV-75 の回路が近いのかな？と思いましたが・・・


   • 以上より、CAP-101 Service Manual の回路図が1枚抜けている気がします。 社外秘？？？


   • パワーアンプ部は正常に動作しているし、深追いはしないことにしました。


7. 電源電圧チェックポイント (VP)


   • 実測値は以下のように良好でした。



     PCB	VP	標準値	実測値	判定	備考
     INPUT	C25(後) (Q1-OUT)	+5V	+4.99V	〇	プリアンプ
     	C23(後) (Q2-OUT)	-5V	-5.04V	〇
     POWER SUPPLY	D1-K (Q2-OUT)	+5V	+4.98V	〇	制御系
     HEAT SINK	F101	+54V	+53.1V	〇	パワーアンプ (L)
     	F102	-54V	-53.1V	〇
     	F201	+54V	+53.1V	〇	パワーアンプ (R)
     	F202	-54V	-53.1V	〇




---

リペア (その1)：通電してしばらくすると入力切替やボリューム調整が効かなくなる

1. 概要


   • 寄贈者のいう不具合ですが、丸1日通電を何度か実施しましたが再現しませんでした。


   • 仕方ないので、怪しい箇所を推定で処置します。 推定対策ですからハズレのこともあり得ます。


2. 推定


   • 本機はマイクロコンピュータによる電子制御で動作しています。


   • 現象は「入力切替やボリューム調整が効かなくなる」ですから、不具合部位が複数になります。


   • この状況を考えると、全ての制御を行うマイクロコンピュータが何らかの原因で停止したと考えます。


3. 検討


   • 下の回路はマイクロコンピュータ [87C751] の周囲です。 マイクロコンピュータが停止する要因は以下です。


     1. +5V が大きく落ち込んだ


     2. [X1] による水晶発振が止まった


     3. [C3] 電解コンデンサがレアショートし、RST = High になってマイクロコンピュータにリセットがかかった





   • [要因 1] であれば表示器も消えたはずで、まずこれではないだろう。


   • [要因 2] はあるかもしれないが水晶発振子の故障ならもう二度と立ち上がることはなく、これも違いそう。


   • [要因 3] の可能性が高い！


     • リセット回路に使われている [C3] 10uF/63V 電解コンデンサがショートまたはレアショート故障したと思います。


     • 電解コンデンサには自己修復機能があって、電源を切ってしばらく放置すると自然に直ることがあります。


     • 再現しないのは1年以上放置していたからと思います。 そしてまたかなりの時間を経て再発する可能性があります。


4. 検討に基づく疑似故障試験


   • 検討では [C3] が劣化してショートまたはレアショートするのではないかと疑いました。


   • そこで本機が動作中に [C3] の両端を人為的に短絡 (ショート) して疑似故障状態にしてみました。


     • すると、寄贈者のいう「入力切替やボリューム調整が効かなくなる」と全く同じ現象が発生しました。


     • 表示器や入力切替の表示は疑似故障発生前と同じ状態でデッドロックします。 ノブやボタンは全く反応しません。


   • 全く同じ現象が発生するので、まず [C3] の劣化故障で間違いないと思います。


5. 修理


   • 検討に基づき [C3] を交換しました。 以下は交換リストです。


     • [PANEL PCB] にある電解コンデンサもあと残り1個でけなので、[C9] もこの際だから一緒に交換しました。


     • [PANEL PCB] は電源コードに給電されていると常に ON しているので [C9] の通電時間も長かったはずです。



     PCB	部品番号	交換前	交換後
     PANEL	C3	10uF/63V (85℃)	10uF/25V (積セラ)
     	C9	100uF/10V (85℃)	100uF/25V (105℃)



   • [C3] は電解液モレの心配がなく無極性で高信頼性の高価な積層セラミックコンデンサに交換しました。


     • こちらのコンデンサのほうが高級機に相応しいです。


   • [C9] は耐圧・耐熱を上げた電解コンデンサに交換したので信頼性が上がっています。


   • 下の写真の左は電解コンデンサ交換前で、右は交換後です。


     • 黄〇で囲んだのが [C3] で、赤〇で囲んだのが [C9] です。


     • [C3] は積層セラミックコンデンサに交換したので、米粒くらいの青い部品に変わりました。


     • 本機は高級機なので、最初からこうすべきだったと思います。


     　


6. 修理後の動作チェック


   • 本機が正常に立ち上がり、そして正常に動作することを確認しました。


   • これで直ったことを期待します。 筆者としては直ったと思っているのですが、現象が確認できなかったのでね。



---

リペア (その2)：サビ取りと補修

1. RCA 端子に軽いサビが出ている


   • カーボンヘラを使ってサビを落としました。 半日かかりましたが金メッキのピカッとした輝きに戻りました。


   • 最後は CRC5-56 を軽く塗布して防錆処置しましたが、潤滑油なのでいずれ蒸発します。


   • 使わない端子には端子カバーを被せて新たなサビを防止することを強くお奨めします。


2. [端子台] [天板] [底板] を留めるネジに少しサビが出ている


   • サビが出ているネジを一旦取り外しサビ取りしてから、ネジトップを タッチアップペン で黒塗装しました。


   • 黒塗装したネジを本体に戻しました。 サビは僅かだったのでこれで大丈夫です。


   • ついでに XLR 端子の PUSH タブのサビ取りもして、タブを透明マニュキュアで塗装しました。


   • 黒や透明マニュキュアで塗装したことで新たなサビの発生を防止できます。



---

リペア (その3)：その他

1. [VOLUME] ノブが少しグラグラしている気がする


   • [VOLUME] のロータリエンコーダは [PANEL PCB] に実装されおり、この基板を取り外した時にチェックしました。


   • ロータリエンコーダをフロント板と六角ナットで留める構造ですが、この六角ナットが完全に緩んいました。


   • 六角ナットを締め付け、今後緩まないようネジロック剤を塗布して直りました。


   • なお、ロータリエンコーダ軸はプラスチック製なので少し力を入れると僅かにユラユラするのは止むを得ないです。


2. 内部には僅かに綿ボコリと細かいゴミが堆積している


   • エアブロアで綿ボコリと細かいゴミを吹き飛ばすだけで綺麗になりました。



---

使ってみました

1. デザイン


   • フロントパネルはシルバー＆ブラックの分厚いアルミ材で豪華です。


     • シルバーパネルは厚みが 10mm もあります。


     • ブラックパネルは厚みが 14.5mm もあります。


   • [ノブ] [ボタン] は全てアルミ製です。


     • [ボタン] はゴロンとした大きい無垢アルミです。


     • [VOLUME] ノブは中空アルミです。 ロータリエンコーダの軸はプラスチックなので重い無垢にできなかったのでしょう。


   • 天板や底板は鉄製で厚みが 1.7mm もあって分厚く強度があります。


   • 表示器は3桁の赤色7セグメント表示、入力ソース表示は赤色 LED、MUTING 表示は緑色 LED です。


   • 本機は CLASSE のプリメインアンプで一番下位のモデルですが、それでも 11.4kg もあって重いです。


     • よくアンプの良し悪しは目方だと言われますが、その通りの作り込みです。


2. フロントパネル


   • シンプルな操作系で [VOLUME] ノブ以外は全てボタン操作です。


   • [トーンコントロール] [バランス] [ラウドネス] などのあってもどうせ使わない機能はありません。




3. リアパネル


   • まさにピュアオーディオのプリメインアンプとしての端子が並んでいます。


   • XLR バランス入力があります。 RCA 端子とスピーカ端子は金メッキされています。




4. 本体での操作


   • [POWER] ボタン


     • ソフトスイッチで、電源コードに給電されている時は POWER OFF でも常に小数点ドットが点灯します。


     • 小数点ドットだけが表示されている状態は POWER OFF です。


     • POWER OFF の状態から [POWER] ボタンを押すと表示器に最初 [20.0] と表示されます。


       • ここから1秒ずつカウントダウンされ、[00.0] になったら POWER ON 状態になります。


       • POWER ON 直後は [REG 1] [MUTING] ランプも点灯します。


       • すなわち、入力ソース = [REG 1]、音量 = [00.0]、[MUTING] = ON でスタートします。


   • [MUTING] ボタン


     • [MUTING] ボタンを押して [MUTING] ランプが点灯すると、音にミューティングがかかります。


     • ミューティング状態を解除するには [MUTING] ボタンを押すか、[VOLUME] ノブを回します。


   • SELECTOR ボタン


     • [＜] [＞] ボタンを押すと入力ソースを [REG 1] [REG 2] [REG 3] [REG 4] [REG 5] [BAL 1] に切換できます。


     • REG とは一般のアンプでいう LINE です。 BAL とは XLR です。


   • [TAPE] ボタン


     • 入力ソースを [TAPE] に切換ます。


   • [VOLUME] ノブ


     • 一般のアンプのボリュームとは違いロータリエンコーダです。 ストッパはなく回り続けます。


     • 音量を表示器に 00.0～60.0 で表示します。 0.5dB ステップです。


5. リモコンからの操作


   • 電源 ON/OFF を含めフル操作ができます。


   • リモコンでしか操作できない機能があります。


     • リモコンにある [DISPLAY] ボタンで表示器の明るさが変えられます。 一般的には DIMMER と呼ばれる機能です。


     • [DISPLAY] ボタンを押すごとに [明るい]→[やや暗い]→[暗い]→[消灯] と変わります。


     • [消灯] では真っ暗になる訳ではなく、3つの小数点ドットだけが暗く表示します。


   • 本体とリモコンでの名称に差異があります。


     • 本体では [REG 1～5] となっているソース名がリモコンでは [LINE 1～5] です。


     • なぜ違う名称にしたのでしょう？ 意図がわかりません。


6. 操作感


   • 本機は電子制御で動作しており、[POWER] ボタン操作以外では内部からの動作音は聞こえず、静かな切換ができます。


   • 入力ソース切換を行うとすぐに切り換わるのではなく、以下のように切り換わります。


     • 切り換え前の音がフェードアウトみたいな感じで音が小さくなります。


     • 次にフェードインみたいな感じで切り換え後の音が大きくなります。


   • [POWER] ボタン OFF→ON で音量などが初期値に戻ってしまうのがやや煩わしいです。


7. 音質


   • 筆者はここ10年以上フルデジタルアンプを使っていたので、アナログアンプ使うのは久々です。


   • アナログアンプもこのクラスになるとさすが良い音です。


     • 滑らかな 澄んだ音 で長時間のリスニングでもまったく疲れません。


     • パワーアンプ部の AB 級動作でのアイドル電流を大きくしていると思います。


   • 26万円だけあって出てくる音は素晴らしい！


     • 高域は繊細で、低域にはパワーがあります。 音の定位も良いです。


     • 小音量でも大音量でも音の輪郭はしっかりしています。 暖かいサウンドでボーカルの再現力が素敵です。


     • FM 放送を本機で聴いているとナレーションの声が生々しいのに驚きます。


     • 変な言いかたかもしれませんが、音に嫌みがなく煩くないので大きな音が出せます。


   • アナログアンプでありながらデジタルボリュームを採用しているのでギャングエラーがないのが素晴らしい！


     • 更に 0.5dB 単位に正確な音量調整ができます。 これもすごく良いです。 音質向上に貢献します。



---

仕様など

1. ドキュメント


   • CAP-101 取扱説明書


   • CAP-101 Owner's Manual


   • CAP-101 Service Manual


   • CAP-101 Support ・・・ メーカサイト


   • CLASSE オーディオコンポーネントカタログ


2. 仕様



   プリアンプ部
   ライン入力	バランス (XLR) : 1系統 アンバランス (RCA) : 5系統
   入力インピーダンス	バランス (XLR) : 10kΩ アンバランス (RCA) : 33kΩ
   出力	テープ : 1系統 プリアンプ : 1系統
   ゲイン	-95.5～31.5dB
   パワーアンプ部
   入力インピーダンス	118kΩ
   スピーカ出力	1系統
   定格出力	100W＋100W (8Ω) 140W＋140W (4Ω)
   最大出力振幅	±40V
   出力インピーダンス	0.17Ω
   ゲイン	29dB
   プリアンプ＋パワーアンプ 総合
   周波数特性	20Hz～20kHz ±0.1dB
   S/N 比	90dB
   高調波歪率＋ノイズ (THD+N)	0.02%
   総合
   電源電圧	AC100V 50/60Hz
   消費電力	アイドル時 : 50W 最大 : 400W
   外形寸法	幅483×高さ112×奥行362mm
   重量	11.4kg
   付属品	ワヤレスリモコン RC MODEL-5
   その他
   発売時期	1999年
   定価	260,000円




---
