CSV-P500 をゲット！

私のビデオデッキの使い方は単に放送している番組のタイムシフトに使っているだけです。このため、 HD録画機能だけ のほうがが、お手軽で・・・故障時の対応も自分でできる・・・とフィットするのです。

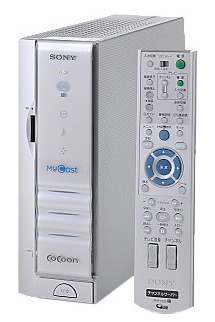

2005年2月20日、ハードオフ越谷花田店へ行ってみたら、前々からイイなぁ～と思っていた SONY CSV-P500 という HD録画機が税込31,500円だったので買いました。通称 CoCoon と言います。

たしか2月初めまでは52,500円の値札が付いていましたが、全然売れないので値下げしたと思います。
本体には2003年製というシールが貼ってあったので割と新しいです。新発売時期は2003年5月です。
私をワクワクさせるのは、この CSV-P500 は Linux で動いている TiVo 機だということです。 100Base-TX インタフェースを持ったネットワーク機器でもあります。
Linux システムは HDD に入っているので、ハード無改造で Telnet や FTP が使えるようにできるのです。動画サーバーに変身！となれば嬉しい。 プロ・オタク好みです。

評価

好き嫌いが極端に分かれるデザインですが、プロ・オタクには絶対的な支持を受けると思います。
一般の HD録画機はまるでビデオデッキの置き換えのような外観で、できるだけコンピュータであることを隠蔽しようとしたデザインや機能になっています。でも、私のようなコンピュータ世代の人には家電イメージよりネットワーク機器イメージのほうがアピール度が強いです。 CSV-P500 はまるでサーバーです。本体には電源スイッチしかありません。全ての操作はリモコンで行います。私の感性にフィットします。
CSV-P500 は基本的にミニコンポサイズです。寸法は145(W)×233(H)×260(D)mm、重さは約3.0Kg とかなりコンパクトです。私は Kenwood Afina RD-VH7PC に並べて使っていますが高さと横幅がピッタリ合って相性バッチリです。奥行は RD-VH7PC より短いのでケーブルの取り回しが楽です。
右の写真は CSV-P500 の背面です。 100Base-TX の [NETWORK端子]、USB の [サービス端子]、ミニジャックの [拡張端子]があります。下側には「TiVo ライセンスシール」が貼られています。
購入時の状態は 100Base-TX の LANコネクタの封印シールは貼ったままでこの機器の特長の TiVo機能（カモン！マイキャスター）も登録された様子もありません。おそらく、前所有者は本機を買ってみたが使いこなせずに手放したと思われます。こういう品物はお買い得なのです！！！
EPG（電子番組表）には Gガイド、スカパ！ガイド、TiVoガイドの3種類があります。
- Gガイドは東京地区だと TBS放送（6チャンネル）から1日数回、放送に混ぜて番組表データが送られてきます。・・・こんなの私は知らなかった！・・・地上波TV放送を録画するだけなら、インターネット接続も必要なく、EPG録画ができます。前所有者はこれしかやってなかったみたい。勿体無いですね。やはりこのマシンは私の所にきたほうが幸せみたい。
- スカパ！ガイドはスカパ！受信機と接続した [データ入力] 端子より取り込まれます。
- TiVoガイドはインターネットを介したリモート録画機能を使う時に、ウェブ表示されます。
この機種の録画時間は HDD が160GBなので、以下の録画スペックです。 HQモードは購入時にありませんでしたが、自動ソフトアップグレードでいつの間にか追加されました。

モード最大録画時間記録レート

HQ 35時間 9Mbps

SP 50時間 6Mbps

LP 80時間 3.7Mbps

EP 110時間 2.8Mbps
一番画質の良い HQ モードでも映画が20本近く録画できるので、私は HQ モードを常用しています。これから新たに HD録画機を購入される場合はこの160GB以上というのが目安だと思います。

CSV-P500 を使ってみて、存在を感じないサーバー機能（いつ動いているのか判らないほど）、インターネットを介したリモート録画機能でかなりポイント高い評価をしています。やはりテープが要らない、タイムシフトができる HD録画機は超便利です！！！

録画ロボット機能

CSV-P500 には 録画ロボット とも言える特徴的な録画機能があります。「シリーズ予約」と「おまかせ・まる録」です。

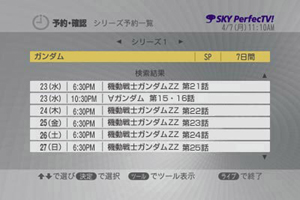

- シリーズ予約
  番組タイトルをキーワードとした自動録画です。例えばキーワードに「ガンダム」を登録してシリーズ予約すると、「ガンダム第1話」・・・「ガンダム第9話」などキーワードに合致する番組タイトルを片っ端から録画してしまうのです。同じ番組タイトルは録画は1度しかされませんので、ダブルこともないです。
- おまかせ・まる録
  好みに合った番組ジャンルおよびサブジャンル、キーワードや時間帯を設定しておくだけで、電子番組表（EPG）から条件に合致した番組の検索を行い、自動的に録画していきます。
その他の便利な録画機能に「野球延長対応」「番組名予約」があります。
- 野球延長対応
  録画予約したテレビ番組の前に野球やサッカーの放送が予定されている場合、EPGデータの情報をもとに、予定されている最大延長時間を計算し、自動的に録画終了時刻を延長する機能です。
- 番組名予約
  放送時刻が不定期な番組でも簡単に録画できる機能です。毎日更新される EPG の番組情報をもとに、録画予約設定をした番組名を検索し、放送開始や終了時刻に変更があれば、自動的に録画時刻を変更します。

TiVo登録しました

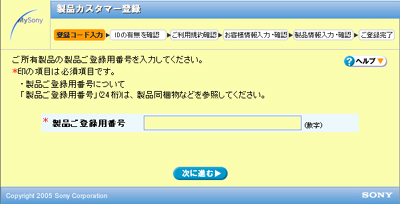

TiVo登録（カモン！マイキャスター）するには「機器カスタマー登録」が必要です。この登録には「カモン！マイキャスターサービス・ユーザーカード」というクレジットカードサイズのカードに書かれた登録番号が必要になります。ところが、このカードは添付されていませんでした。・・・どうしよう！！！
男は度胸ということで、ソニースタイルにメールしました。
「シリアル番号はXXXXですが機器カスタマー登録番号が判らなくなりました。」
「シリアル番号を連絡いただいたので、機器カスタマー番号を連絡します。」
とまんまと秘密のキー番号を教えてもらいました・・・ラッキー！！！
この「機器カスタマー番号」を使って無事、TiVo登録が完了しました。 TiVo登録には「ベーシックプラン（無料）」「エコノミープラン（月額315円）」がありますが、とりあえず無料のベーシックプランにしました。ベーシックプランでも外部からインターネット接続で録画予約できるので、私には十分です。外出中でもウェブアクセスできれば、自宅の CSV-P500 に対する録画予約ができるんです！！！
TiVo機能を使うには CSV-P500 を常時インターネット接続する必要があります。 TiVoサーバーから番組情報、録画予約情報、CSV-P500 アップグレードソフトなどが送られてきます。インターネットから録画予約するには外部のパソコンをインターネット経由で TiVoサーバーに接続して、ここに予約情報を入力します。 TiVoサーバーはこの予約情報を CSV-P500に転送するのです。この意味で CSV-P500 はネットワーク機器なのです。
購入時は録画モードとして SP/LP/EP の3モードでした。実際に録画して使って画質をチェックしてみたところ、SP で VHS と S-VHS の中間くらいの画質でした。 TiVo登録してから1日放置しておいたら、いつの間にか自動でソフトがアップグレードされて HQ/SP/LP/EP の4モードに変身しました。インターネット経由での自動アップグレード機能が働くようです。 HQ の画質は S-VHS に勝っています。前所有者はこのこと（インターネット接続で自動アップグレードされること。）も知らなかったようです。

リモート録画予約してみました

インターネットが使えてウェブが見られるパソコンだったら何でもイイです。
現在は無料のベーシックプランなので、CSV-P500 が TiVoサーバーとコネクトするのは1日2回だけです。よって、TiVoサーバーに録画予約したデータはこのタイミングでしか CSV-P500 へ転送されません。有料のエコノミープランだと1日5回または一定時間ごと（最短20分）にコネクトという設定ができるようです。
このコネクト時刻の設定を、カモン！マイキャスターの登録変更のページから変更することができます。とりあえず、12:00 と 18:00 に設定変更してみました。

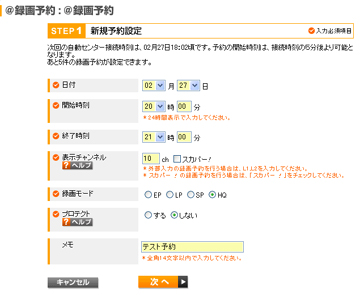

リモートで TiVoサーバーへ録画予約する場合は、全てウェブアクセスにて行います。特別なプロトコルはありません。 [外部PC] [TiVoサーバー] [CSV-P500] の接続イメージは以下です。インターネットが介在します。
```
　[外部PC]---(Internet)---[TiVoサーバー]---(Internet)---[CSV-P500]
```
外部PC から TiVoサーバーに設定した予約データは、CSV-P500 との通信のタイミングで CSV-P500 に転送されます。転送が成功すると、あらかじめ設定したメールアドレスに「転送完了」のメールが送られます。
TiVoサーバーのウェブでは番組表が表示できます。有料のエコノミープランでは番組表をクリックすることにより、上記の設定データが自動的に設定できますが、無料のベーシックプランでは、これはできず、手動による設定だけとなります。エコノミープランでは携帯電話からも設定できますが、ベーシックプランではできません。エコノミープランは有料と言っても月税込315円なので、1日10円です。そのうち契約してみようと思います。

それにしても、インターネット経由でリモート番組予約できるのは、とっても素晴らしいです！

リモート録画予約では、
TiVoサーバーが CSV-P500 にアクセスして録画予約情報を送るのではなく、
CSV-P500 が TiVoサーバーにアクセスして録画予約情報を取るのだと思います

TiVoサーバーが CSV-P500 を起動してデータを送ろうとすると「CSV-P500 のグローバルIPアドレス」「CSV-P500 のポート番号」を TiVoサーバーが知っておく必要があります。ところが、CSV-P500 は NAT内に設置可能となっており、UPnP もありません。そうすると、TiVoサーバーから CSV-P500 の起動は無理なのです。
これを検証してみました。
1. テスト用にリモート予約をしてから、CSV-P500 のネットワーク手動接続で強制的に TiVoサーバーに接続しました。
2. 結果、手動接続のタイミングで上記の予約情報が CSV-P500 に取り込まれました。おまけに、あらかじめ設定してあるメールアドレスに「転送完了」のメールが送られてきました。
3. 間違いありません。 CSV-P500 が TiVoサーバーに設定された予約情報を取ってくるのです。「転送完了」のメールアドレスは TiVoサーバーしか知らないので、これは TiVoサーバーから送られてきます。
CSV-P500 の Linux システムをハックすると、有料のエコノミープラン以上のリモート録画機能にできるかもしれない。

！！！とうとう、CSV-P500 のハッキングです！！！
＜警告＞ここで述べる方法はメーカーが推奨している内容ではありません。あくまでもオウンリスクでやるべきことです。特に Linux の知識が不足している状態での操作は非常に危険です。誤ってシステム破壊して立ち上がらなくなってもメーカーサポートは受けられません。

この裏技実験では CSV-P500解析メモを参考にしました。筆者に敬意を表します。

telnet 操作可能にする

CSV-P500 は TiVo series2 に相当するスペックとなっています。 CPU は MIPS、OS は Linux で動作しています。そうすると、LAN 経由の telnet で Linux 操作することが可能な訳で・・・

16MB 以上のメモリスティックを準備します。 p500hack.lzh をダウンロードして解凍したファイル一式を、このメモリスティックのルートディレクトリに転送します。メモリスティック内のファイルは以下のようになります。

ファイル名	内　容
Readme.txt	簡易説明
extraenv	ブート時に実行されるスクリプト
setup	セットアップ用スクリプト
hack2.tar	ハッキング用ファイル
p500ts.tar	CSV-P500用 tserver
tar	tar コマンド

メモリスティックを CSV-P500 に装着します。
CSV-P500 フロンパネル上部で右側面にある「リセット」ボタンをプッシュします。
CSV-P500 が立ち上げ完了すると「電源」ランプが消灯します。
パソコンから telnet で CSV-P500 にログインします。 telnet を起動するには、Windows パソコンの場合は、「コマンドプロンプト」ウィンドウより以下のコマンドを実行します。（192.168.1.6 は CSV-P500 の IPアドレス、999 はポート番号）
```
　　> telnet 192.168.1.6 999
```
telnet ログインが成功すると「bash-2.02#」のコマンドプロンプトが表示されます。

telnet 画面より、以下のコマンドを実行します。

　　bash-2.02# mount /dev/sda1 /mnt
　　bash-2.02# sh /mnt/setup
　　bash-2.02# umount /mnt

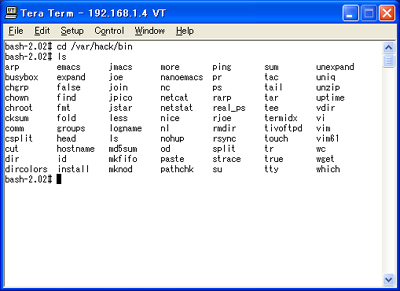

/var/hack にハッキングに必要なファイルが展開され、/var/hack/bin ディレクトリなどが作成されています。正常かどうかは、ls のような、今まで使えなかったコマンドが実行できるかどうかで判断できます。

これ以降、CSV-P500 をリセットスタートする時にこのメモリスティックが差し込んであれば、上記の項番5のように telnet クライアントを立ち上げることで、telnet 操作可能になります。なお、メモリスティックを差し込んだままにしても CSV-P500 の動作には影響しないです。

tserver を起動する

CSV-P500 側で tserver をで起動してから、パソコン側で TyTool を起動すると、CSV-P500 に蓄積されたビデオファイルをパソコン側に転送できるようになります。 TyTool の入手はこちらです。

CSV-P500 で tserver を起動
tserver は /var/hack/ty ディレクトリに展開されています。起動するには以下のコマンドを実行します。 telnet 操作します。
```
　　bash-2.02# cd /var/hack/ty
　　bash-2.02# tserver
```
パソコンで TyTool を起動
TyTool を起動すると右のような画面が表示されます。（ここではWindows-Xp で TyTool9r17.exe を使いました。）
- [Tivo Address] に CSV-P500 の IPアドレスを設定します。
- [Refresh] をクリックすると録画タイトルが表示されます。
- 録画タイトルを選択して [Get] をクリックするとパソコンにビデオファイルが転送されます。
- ビデオファイルは XXXXXX.ty というような ty 形式となります。

ビデオファイルを鑑賞する

TyTool でパソコンに転送したビデオファイルは ty 形式なので、そのままでは Windows Media Player で再生できません。そこで TyShow フィルターを使います。

TyShow フィルターをこちらから入手します。私は TyShow-BETA-0.14.rar を入手しました。
TyShow-BETA-0.14.rar を解凍して、TyShow-BETA-0.14.exe を実行すると、フィルターが Windows Media Player に組み込まれます。
これ以降は、ty 形式ファイルをクリックすることでビデオファイルを鑑賞できます。

CSV-P500 内蔵 HDD のバックアップ＆リストア

HDD バックアップの必要な理由

CSV-P500 は Linux で動作しており、OS を含めたシステムプログラム及び録画データは HDD に入っています。このため、HDD が故障するとシステムが立ち上がらなくなるので、何にもできなくなります。
HDD 故障でソニーサービスに修理依頼すると３～４万円かかるようです。この費用をかけるなら、（2007年時点で）新たに別の HDD レコーダーが買えてしまいます。
CSV-P500 内蔵の HDD は、 Maxtor DiamondMax 16 (160GB) です。 Ultra ATA/133、2枚プラッタ、回転数5400rpm、キャッシュ容量2MB、平均シークタイム12.1ms、ベアリング軸受けです。信頼性はイマイチです。 SONY の HDD レコーダーの故障が多いのは、このような信頼性がイマイチの安い HDD を使っているからだと思います。
信頼性が高く性能が良い日立 DeskStar HDS721616PLAT80 (160GB) でも、2007年時点で６千円以下で買えます。 Ultra ATA/133、2枚プラッタ、回転数7200rpm、キャッシュ容量8MB、平均シークタイム8.5ms、流体軸受けです。自分で HDD を交換したら、かなりの安上がりになります。しかも信頼性と性能が大幅に向上し、動作音も静かになります。
自分で HDD を交換するためには、HDD イメージでのバックアップが必要です。実際に HDD 交換するには、「DOS/V パソコンのハード知識」「MS-DOS の知識」「Linux の知識」「根性」が必要なので、少し敷居が高いです。
私の CSV-P500 は2006年12月に HDD が故障しましたが、リストア手順にて HDD 換装し、無事に完全復旧しました。

HDD バックアップ＆リストアの必要品を準備

Original HDD
CSV-P500 より取り外したオリジナル HDD (160GB) です。
FAT32 HDD
FAT32 でフォーマットした 500MB 程度の HDD です。 500MB 程度の中古 HDD なら千円もしないで買えると思います。これより記憶容量が多くても構いません。
New HDD
バックアップするだけなら不要です。 160GB 以上の換装用 HDD で、事前のフォーマットは不要です。 CSV-P500 では 500GB までなら認識するようなので、大容量のものを準備すれば、それだけ録画時間が増加します。私は HITACHI DV-DH160T から外して余っていた日立 Deskstar HDS722516VLAT20 (160GB) を使いました。 Ultra ATA/100、2枚プラッタ、回転数7200rpm、キャッシュ容量2MB、平均シークタイム8.5ms、流体軸受けです。
PC
DOS/V パソコンで、OS のインストールは不要です。私は Dell OptiPlex GX110 600S を使いました。かなり昔のマシンですが、この程度でも十分使えます。
mfstools 2.0 CD
mfstools 2.0 と Linux システムが入った Boot CD です。 DVR UPGRADE から、 ptvlba48-4.04.exe をダウンロードします。これを実行すると「ptvlba48-4.04.iso」という CD イメージが出来るので、これを「Roxio Easy CD & DVD Creator 6」で CD-R に焼き込み、Boot CD を作成します。

HDD バックアップの手順

以下のように、PC の IDE インタフェースに各ドライブを接続します。
- PM - FAT32 HDD
- PS - Original HDD
- SM - CD
- SS - (None)
CD に mfstools 2.0 CD をセットして、CD ブートします。しばらくすると、Linux システムが立ち上がります。 FAT32 HDD は hda、Original HDD は hdb として認識されます。 Linux が立ち上がる途中で、2回キー入力待ちになりますが、いずれも Enter を入力します。

FAT32 HDD を /mnt/dos としてマウントしてから、バックアップ開始。

   # mkdir /mnt/dos
   # mount /dev/hda1 /mnt/dos
   # mfsbackup -6so /mnt/dos/tivo.bak /dev/hdb

以上で、FAT32 HDD に tivo.bak というファイル名で HDD イメージがバックアップされています。約170MB になります。（160GB が 170MB ですよ、何と言う圧縮率！）この tivo.bak を保存しておくと、HDD 故障などの理由で HDD 換装する場合、いつでも換装する HDD にリストアできます。 CD-R に焼いて永久保存がお奨めです。
作業を終えるには、以下のようにします。
```
   # umount -f -a -r
   # halt
```

HDD リストアの手順

以下のように、PC の IDE インタフェースに各ドライブを接続します。
- PM - FAT32 HDD (tivo.bak が入っていること）
- PS - New HDD
- SM - CD
- SS - (None)
CD に mfstools 2.0 CD をセットして、CD ブートします。しばらくすると、Linux システムが立ち上がります。 FAT32 HDD は hda、New HDD は hdb として認識されます。 Linux が立ち上がる途中で、2回キー入力待ちになりますが、いずれも Enter を入力します。
FAT32 HDD を /mnt/dos としてマウントしてから、リストア開始。 New HDD の容量が元の Original HDD より少しでも大きい場合はこのままで上手くいきます。そうでない場合は一番最後のコマンドを「mfsrestore -zxpi /mnt/dos/tivo.bak /dev/hdb」か「mfsrestore -i /mnt/dos/tivo.bak /dev/hdb」とすると上手くいく場合があります。
```
   # mkdir /mnt/dos
   # mount /dev/hda1 /mnt/dos
   # mfsrestore -s 127 -zpi /mnt/dos/tivo.bak /dev/hdb
```
以上で、New HDD に tivo.bak から展開された HDD イメージがリストアされています。 160GB より大きい HDD にリストアした場合でも、自動的に録画データ領域が拡大されています。 録画データ領域が拡大されたか不安な場合は、「mfsadd -x /dev/hdb」コマンドを実行すると手動で録画データ領域拡大ができます。
作業を終えるには、以下のようにします。
```
   # umount -f -a -r
   # halt
```
