DE1102 をゲット！

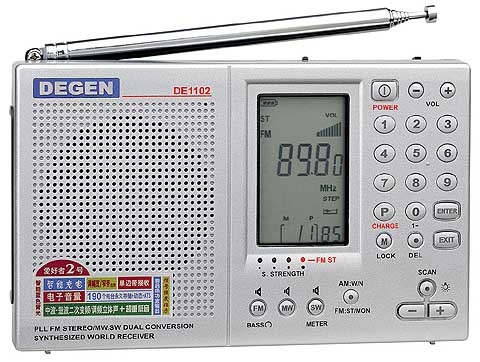

中国製の DEGEN DE1102 です。別名 愛好者2号 と言います。

2004年7月28日、ヤフーオークションにて新品を税込7,980円で落札しました。アメリカ市場では、 KAITO KA1102 として79～99ドルで販売されています。日本市場にはまだ販売網がないので、購入するには私のような方法か、個人輸入する必要があります。

受信性能は SONY ICF-SW7600GR (定価42,000円）と同じ位と思います。 ICF-SW7600GR より劣るのは「同期検波機能がない」「LW 受信できない」です。逆に ICF-SW7600GR より優れるのは「プリセットメモリが多い」「ニッケル水素充電池が使用でき、充電機能もある」です。実売価格が1/4と言うのも大きな優位点です。

RadioIntel.com を見ればわかるように、機能も内部の作りもしっかりしています。写真のイメージから SONY ICF-SW7600 と同じ位の大きさと思っていたのですが、全然小さいです。

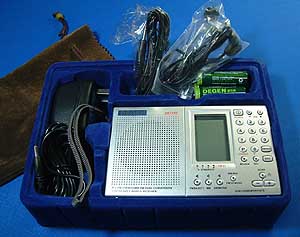

付属品は「ステレオヘッドフォン」「外部ワイヤアンテナ」「巾着タイプソフトケース」「単3ニッケル水素充電池(1300mAH)×3本」「ACアダプタ」「中国語／英語の取扱説明書」「中国語／英語の簡易マニュアル」「保証書」です。オールインワンなので、すぐに使用可能です。ただし、ACアダプタは中国の AC入力220V 仕様なので、200V→100V ステップダウントランスか、別に AC100V - DC6V 300mA 仕様の ACアダプタを用意する必要があります。

付属品の「中国語／英語の取扱説明書」ですが1冊で表紙が2つあります。すなわち、片側からめくると中国語マニュアルで、もう片方からめくると英語マニュアルになっています。中国語マニュアルのほうが少し詳しく書かれているようです。自力で英語マニュアルを日本語に訳してみました。

◎DEGEN DE1102 日本語マニュアル ・・・ copyright (c) Hirokun

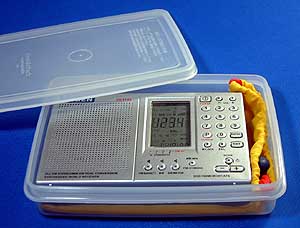

私は持ち運ぶ際や、使わない時は写真のようなソフトパックに入れています。主にゴミ避けと持ち運び時の衝撃緩和の目的です。

このソフトパックはダイソーの Fresh Pack P-2 / sanko plastic です。大きさはピッタリです。税込105円でした。

回路図をチェックしました

回路図はメインボードと CPU ボードです。なかなか頑張った回路構成です。中国製品と言っても主要部品の多くは日本製です。よって、性能は日本製品と変わりようがないと思います。
FM フロントエンドは東芝 TA7358 で構成しています。 2連バリキャップです。
FM フロントエンド以降は [FM Front End]→[CF]→[CF]→[TA8132] の流れとなります。
MW の RF 段は バーアンテナ→FET ですが、バーアンテナは同調回路にはなっていません。こんなのでイイのかしら？？？
SW の RF 段は FET 1段の広帯域アンプ で、こちらも同調回路がありません。こんなのでイイのかしら？？？
MW/SW RF 段以降は [MW/SW RF 初段]→[FET Balanced Mixer]→(1st IF 10.7MHz)→[CF]→[TA8132 IF amp. & Mixer]→(2nd IF 450kHz)→[W/N CF]→[TA8132 detector]→[SSB de-modulate] の流れとなります。
MW/SW では、同調に携わるのは OSC のバリキャップ1個だけです。選択度や感度に関わるのは 1st IF と 2nd IF ということになります。デュアルコンバージョン広帯域受信機は、このような構成が普通なのかしら？？？オーディオ用 FM チューナーでの、フロントエンドで多連バリキャップを使って、まず RF 系で妨害波排除能力を獲得するといった考え方と、ずいぶん違うように思います。
AM/FM IF + 検波 + MPX は東芝 TA8132 で構成し、FM 検波方式はクォードラチュアです。
PLL Frequency Synthesizer は三洋 LC72137M で構成しています。
デジタルボリュームとヘッドホンアンプは NS LM4811 で構成しています。
オーディオパワーアンプは NS LM4862 で構成しています。
MCU は HOLTEC HT49C50 で構成し、LCD 表示やボタン状態取り込み、全体制御を行います。
ロッドアンテナは FM/SW に有効です。 MW は内蔵バーアンテナを使います。
外部アンテナは FM/SW に有効です。 MW は内臓バーアンテナのままです。

使ってみました

残念ながら、質感というか高級感はあまりないです。真面目に作られているのは評価できるのですが、プラスチック塗装の質や、表／裏のプラスチックの合わせ部分や、ハンドストラップの出方がイマイチです。でも性能が良いので実用機としては問題ありません。
操作性は良いです。やりたいことが悩まずにサッとできます。
受信感度は良いです。 SWでロッドアンテナを立てるだけでバリバリ世界中の放送局が入感します。ダブルスーパーヘテロダインの効果が出ています。
基本的に PLLシンセザイザー方式同調です。アナログチューニングより絶対楽で、周波数ズレもありません。受信周波数は以下の通りで、日本の FM放送の受信も可能です。
```
　・FM: 70.00-108.00MHz (10/50/100kHz step)
　・MW: 522-1620 or 520-1710kHz (1/9/10kHz step)
　・SW: 3.000-29.995MHz (1/5kHz step)
```
周波数ステップは、FM 50KHz, MW 9 or 10kHz, SW 5kHz がデフォールトです。更に以下のスペシャルモードがあって、より細かい受信周波数の選択が可能です。
```
　・メモリページ7： FM 専用, 10kHz step
　・メモリページ8： MW 専用, 1kHz step
　・メモリページ9： SW 専用, 1kHz step
```
スキャン機能は優れています。しかも割りと高速です。スキャン方法にはメモリスキャン／ステップスキャンがあります。
受信周波数記憶用のメモリをページ当たり19個、ページは10ページあるので全部で190個の受信周波数を記憶しておけます。このメモリは不揮発性なので、電池を抜いても消えません。
4個のLED表示による Sメータが付いています。
音量調節はデジタルボリュームで、音質は良いです。
FM 放送受信時には「低音ブースト」機能が効きます。この機能を ONすることで聴き易くなります。
AM 放送受信時には選択度の「ワイド／ナロー切替」ができます。ワイドにすると「これが AM放送？？？」と思うくらい良い音になります。 FM放送と大して変わらない音質（高音がよく伸びる。）で聴けます。ナローにすると BCLラジオの音になります。
SW 受信時には「SSB受信」が可能です。
暗い所での利用ができるようイルミネーション機能があります。 LCD表示は当然のこと、全ての前面ボタンも青く光ります。これは便利です。

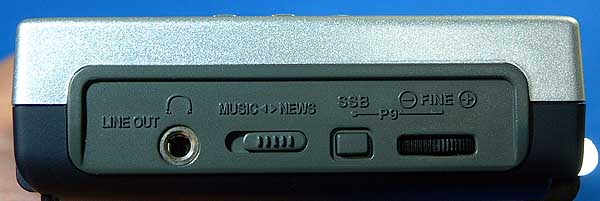

右側面の操作部です。 [LINE OUT] [MUSIC/NEWS] [SSB] [FINE] があります。

[LINE OUT] にはヘッドホンを接続したり、録音機への出力になります。 [MUSIC/NEWS] は音質切替です。 [SSB] [FINE] は SSB 受信で使います。

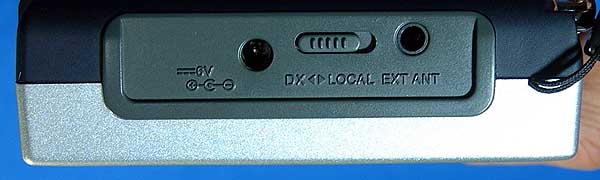

左側面の操作部です。 [DC-IN 6V] [DX/LOCAL] [EXT ANT] があります。

[DC-IN 6V] には 6V 300mA で 1.3φの DC プラグで電源供給します。 [DX/LOCAL] で受信感度を切替できます。 [EXT ANT] には外部アンテナを接続します。
バッテリが「単3ニッケル水素充電地×3本」がデフォールトなので、充電池駆動で全然問題ないです。充電回路も内蔵しています。ただ、この3本という本数は中途半端です・・・100円ショップの単3アルカリ電池は4本セットなので、1本余ってしまう。
標準添付の AC アダプタは AC220V 仕様のため、そのままでは日本やアメリカで使えません。私は自作 AC アダプタを使っています。
性能的にかなりいいラジオです！！！

仕様＆その他

ロシアの radioscanner.ru というサイトに DEGEN ラジオの貴重なファイルがあります。
日本の放送を聞くにはラジオセンターの情報が見やすいです。
世界の短波放送を聞くには世界の短波放送局情報の情報が見やすいです。

仕様は以下です。

項目	仕様
FM スーパーヘテロダイン	中間周波数 10.7MHz
AM デュアルコンバージョン	第1中間周波数 10.7MHz 第2中間周波数 450kHz
受信周波数	FM 70.00～108.00MHz（10/50/100kHz step) MW 522-1620 or 520-1710kHz (1/9/10kHz step) SW 3.000-29.995MHz (1/5kHz step)
プリセットメモリ	190個 (19個/ページ × 10ページ)
感度	FM 10uV MW 1mV/m SW 20uV
AM 選択度	Wide 20dB / Narrow 80dB
チューニングモード	5つのチューニング方法・マニュアル・オートスキャン・スピードチェンジ・周波数直接入力・メモリスキャン
機能	・SSB 受信機能・デジタルボリューム (レベル表示あり) ・受信周波数デジタル表示・充電機能 (充電時間 1～9時間) ・大型液晶画面 (オレンジ色バックライトあり) ・AM 電波強度インジケータ（LED 表示) ・FM MONO/STEREO 切替・MUSIC/NEWS 音質切替・アラーム・タイマー (ON/OFF 3組) ・スリープ (1-99分) ・時計 (12/24時間制) ・電子キーロック・電池残量表示・エラー表示・LOCAL/DX 感度切替
スピーカ	直径 66mm 丸形 16Ω 0.25W × 1個
入力端子	・外部アンテナ入力 (モノラルミニジャック) ・DC 入力 (1.3φ、センターマイナス、6V 300mA)
出力端子	・ヘッドホン出力 (ステレオミニジャック、16Ω)
電源	3種類の電源に対応・単3型アルカリ乾電池×3本・単3型ニッケル水素充電池×3本 (充電機能あり) ・AC アダプタ (DC6V 300mA)
付属品	ステレオイヤホン、AC アダプタ、外部アンテナ、単3 Ni-MH 充電池×3、キャリングポーチ、取扱説明書、保証書
最大外形寸法	143(W)×88(H)×28.5(D)mm
質量	280g (電池含まず)
