HAV-1x をゲット！

2006年5月6日、 HARD-OFF 越谷花田店のジャンクコーナーで面白いものを見つけました。 HORI HAV-1x と言う 自動AVセレクタ です。 315円で2個あったので全部買い占めました。 1個は自宅で、もう1個は戸塚アパートで使います。

画質も音質も全く問題なく良好です。実際使ってみて自動切換はとっても楽ですね。

このような商品は１年以上前はアキバで結構見かけたのですが、最近ではコストがかかり過ぎるのか皆無となってしまいました。ここ数ヶ月探し続けて、やっと見つかった！

クリアブルー HAV-11 / クリアグリーン HAV-12 / クリアパープル HAV-13 と3種類あって、私が買ったのは HAV-13 と HAV-12 です。色以外は同じです。

HAV-1x を評価

通常のAVセレクタって、自分でスイッチの操作をして観たいAV機器を選択します。自動AVセレクタとは、この選択を自動でやってくれるのです。
HAV-13 は4入力/1出力の仕様です。後発優先でAV入力を自動切換えします。自動切換にはビデオ信号が来ているかどうかをチェックしています。
1. 例えば、入力1にビデオデッキが、入力2にDVDプレーヤがつながっているとします。
2. この時、ビデオデッキの電源を入れると自動的に入力1が選択されます。
3. このままで、DVDプレーヤの電源を入れると、今度は入力2が自動選択されます。
4. ここで、DVDプレーヤの電源を切ると、再度、入力1が選択されます。
手動切換することもできます。色の付いたドーム部分がスイッチになっており、これを押すごとに入力が 1→2→3→4→1→2→3・・・のように切換られます。
HAV-13 にはセンターマイナスでDC10V出力のφ2.1mmのACアダプタが標準ですが、（後述しますが）DC6～12V程度のもので問題なく動きます。ジャンク品として購入した HAV-13 にはACアダプタは付属していなかったのですが、手持ちの上記仕様にあう適当なもので完璧に動作しています。
電網検索していると、この HAV-13 をカーAVコンポのAV入力追加セレクタとして使っている人が多いようです。たしかに HAV-13 には電源安定回路が組み込まれているので、自動車の12Vなら、そのままつないで問題なく動作すると思います。
HAV-13 を使ってみて、自動切換というのがこんなに楽だったんだ！と感激します。
ちゃんとしたICを使ったアクティブ電子式ＡＶセレクタなので、画質／音質には全く問題ないです。ゲーム機用途として安価に製作されていますが、品質は5万円以上する SONY の AV セレクタと変わらないと思います。一般電気店に売られているメカスイッチ式のパッシブ AV セレクタより全然良いです。

HAV-1x を分解してチェック

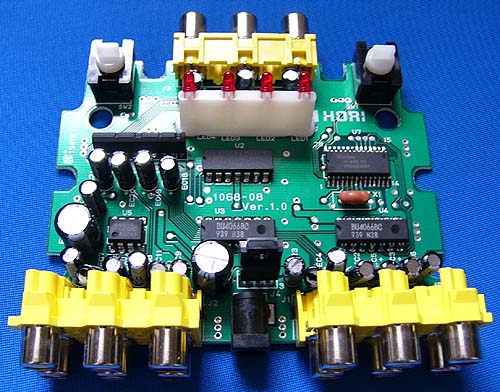

基板にシルク印刷で「HORI」と書いてあるので、日本製だと思います。パーツも作りも大変イイ出来です。
AC アダプタ入力部には逆極防止のダイオードが入っていました。よって、極性の違うACアダプタを誤ってつないでも故障しない設計です。
AC アダプタからの電圧は3端子レギュレータICにより、5Vに変換される設計です。よって、センターマイナスでφ2.1mmのACアダプタであれば6～12V程度のもので動きます。

使用ICは以下の通りです。 H-AVS-01 は 4MHz の X'tal で動作しているのでＭＰＵ機能があると思われます。 PIC かもわからないです。どうです。マトモな構成でしょう。

　　BA7645N：ビデオスイッチ
　　LM324N：4ch OPアンプ
　　BU4066BC×2個：4回路アナログスイッチ
　　JRC5004B：Linear Voltage Regulator
　　M05T：5Vレギュレータ
　　HORI H-AVS-01：HORI オリジナルＩＣ
