au HOME SPOT cube

au HOME SPOT cube をゲット！

1. 2015年6月20日、 HARD-OFF さいたま上小町店で au HOME SPOT cube の中古ジャンク品が税込540円でした。


   • 最初見た時は何者かと思いましたが、すぐに Wi-Fi ルータと悟りました。


   • 状態は非常に良く、キズ1つありません。


   • 中古ジャンク扱いですが、写真のような黄色の注意書や保護フィルムまで付いていたので、おそらく新品です。


   • [HOME SPOT cube 本体] [AC アダプタ] だけで、これ以外のマニュアル等は欠品でした。


   • 製造元は PLANEX で、型番は PXH11RWA です。


2. HOME SPOT cube は2012年2月14日のバレンタインデーに au ユーザ向けレンタル機として登場しました。


   • au ユーザには実質無料でレンタルされたようです。


   • 非売品なので定価が判りません。 なぜハードオフに本非売品があったのだろう？？？


   • IEEE802.11a/b/g/n 対応 Wi-Fi ルータです。


   • 2.4GHz/5GHz 同時動作可能 で、いずれも 11n 150Mbps です。



---

端子やスイッチなど

1. アンテナ


   • アンテナは 2.4GHz/5GHz ごとに1本で、合計2本です。 それぞれの周波数で 1×1 (送信1×受信1) の1ストリームです。


2. [SETTING] ボタン


   • WPS 機能搭載の無線クライアント (無線アダプタなど) と接続する時に使います。


3. [モード切替] スイッチ


   • [AP] でブリッジ、[ROUTER] でルータとして動作します。


   • [AUTO] では [WAN] ポートに接続された回線を判別して自動的にブリッジ/ルータのいずれかに切り替わります。


   • ブリッジでは WAN ポートも LAN ポートとして使えます。


4. [WAN] [LAN] 有線ポート


   • WAN 1ポート、LAN 1ポートあります。


   • 100BASE-TX/10BASE-T に対応します。


5. [RESET] ボタン


   • 設定情報を工場出荷状態に初期化する時に使います。


6. [DC5V] 電源端子


   • 適合 DC プラグは EIAJ #2 です。


   • AC アダプタの型式は [TS06M-2U050-0501US-F] で、入力 AC100V 50/60Hz、出力 DC5V 1.0A です。



---

使ってみました

1. 外観


   • 電子機器とは思えない透明サイコロ状のとても不思議な物体です。 どちらかと言うとインテリアに近い。


   • 昆虫などを透明樹脂で固めた置物に近いです。 Wi-Fi ルータを透明樹脂で固めてみました ・・・ 素敵！


   • 大きさは 68mm 角で、てのひらサイズです。 アンテナ内蔵なのでスッキリした外観です。


   • 写真のように LED 照明が妖しい神秘的な輝きを演出します。 とてもイイです。 私の感性にフィットします。


2. マルチ SSID 機能


   • マルチ SSID 機能とは SSID を複数持てる機能です。


   • [SSID1] [SSID2] [SSID3] を持てます。 SSID ごとに無線セキュリティ設定ができます。


   • デフォールトは [SSID1] は 2.4GHz WPA2、[SSID2] は 2.4GHz WEP、[SSID3] は 5GHz WPA2 です。


   • SSID ごとに [プライバシーセパレータ (SSID 内の通信制限)] [隔離設定 (SSID 間の通信制限)] が設定可能です。


   • [SSID2] はゲーム機専用のようです。


     • WEP 設定できるのは [SSID2] だけです。


     • デフォールトで [SSID2] に隔離設定されています。 隔離設定されるとインターネットアクセス以外はできなくなります。


3. 使ってみて


   • 購入時のファームウェアのバージョンは 001.004.000 で最新でした。


   • [STATUS] [SETTING] ランプはいろいろな色で点消灯や点滅しますが、通常の使用可能状態では [STATUS] ランプは緑点灯／[SETTING] ランプは消灯です。


   • この大きさですから、送信強度や受信感度もそれほど良くはありませんが、安定性は良好です。 一般家庭の同一フロアなら十分実用的です。


   • コンパクトなので一家の Wi-Fi 親機という使いかたは無理で、一部屋だけの Wi-Fi 化または、旅行や出張時に持参してホテル室内で使うのが良いです。


   • デフォールトでは 2.4GHz/5GHz 共にチャンネル幅が 40MHz となっていますが、HOME SPOT cube の 11n はどうせ1ストリーム 150Mbps なので チャンネル幅を 20MHz に変更 したほうが理論上の電波出力が大きくなります。


   • HOME SPOT cube の IP アドレスの振られかたが取扱説明書と若干違います。


     • AP モードの時の HOME SPOT cube の IP アドレスは [xxx.xxx.xxx.254] となり、xxx の部分はネットワークに合わせ自動設定されます。 例えば [192.168.5.0/24] のネットワークに接続すると [192.168.5.254] になります。 むしろ、こちらのほうが仕様的に好ましいです。


     • ROUTER モードの時の HOME SPOT cube の IP アドレスは、[192.168.0.0/24] 以外のネットワークに接続した時は [192.168.0.254] になり、[192.168.0.0/24] のネットワークに接続した時は [192.168.1.254] になります。 同時に [192.168.0.1] または [192.168.1.1] の IP アドレスも持ちます。 むしろ、こちらが本物。 254 はエイリアス。


   • 管理画面の設定項目を参照して驚きました。 LAN 設定がありません。 WAN 設定はあります。


     • ROUTER モードでは自動的に [192.168.0.1] または [192.168.0.254] が HOME SPOT cube の IP アドレス、クライアントには DHCP サーバ機能により [192.168.0.100] から IP アドレスが振られます。 既存の LAN 環境によっては [192.168.1.1] [192.168.1.254] [192.168.1.100～] となります。


     • AP モードでは自動的に [xxx.xxx.xxx.254] が HOME SPOT cube の IP アドレスとなり、DHCP サーバは OFF となります。


     • LAN 設定できなくても、ほとんどの場合は困りませんが、例えば同一ネットワーク内に複数の HOME SPOT cube を AP モードで設置すると [xxx.xxx.xxx.254] の同一 IP アドレスが振られてしまい競合します。 あと、HOME SPOT cube を設置するには必ず [xxx.xxx.xxx.254] の IP アドレスを空けておかねばならい制限が発生します。


   • [モード切替] スイッチの状態は定期的に監視しているようです。


     • モード切替すると即時に反映するための初期化が始まります。 仕様的に好ましいです。


     • [AUTO] モードでの AP/ROUTER 自動切替はマトモなので、 モバイル用途では常時 [AUTO] モード にしておいても良さそうです。


   • 通電すると結構発熱を感じますが、底部に僅かな放熱穴があるだけです。 巷の使用レポートで「熱暴走した」「熱で故障した」の記述は見当たらないので、気にしなくてイイのかも。


   • 「ちょっと Wi-Fi」という使いかたには、とても良い Wi-Fi ルータと思います。 お奨めできます。 と言っても非売品なのですが ・・・



---

ドキュメント＆レビュー記事

1. ドキュメント


   • HOME SPOT cube マニュアル


2. プレスリリース＆ニュース


   • 無線LANの快適さが、ご自宅でも、海外でも、マルチデバイスで (au)


   • KDDI株式会社向け無線LANアクセスポイント「HOME SPOT CUBE」製品化のお知らせ (PLANEX)


   • HOME SPOT CUBEレンタルサービスの終了と無償譲渡について (2015年1月23日)


3. レビュー記事


   • スタイリッシュなスマホ向け無線LANルーター au「HOME SPOT CUBE」


   • au の Wi-Fi ルータ「HOME SPOT CUBE」をもっと活用しよう！セキュリティとか考えた設定方法


   • 条件付きで永年無料レンタル可能！ au の無線LANルーター HOME SPOT CUBE を取り寄せてみた


   • 5GHz 帯対応! HOME SPOT CUBE の実力はいかに? (設定編)


   • HOME SPOT CUBE の分解 (写真あり)



---

内部の様子

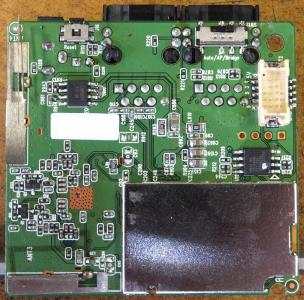

1. 下の写真は内部の基板です。 左が表面、右が裏面です。 写真をクリックすると拡大画像を表示できます。


   • 裏面写真の左上にある金属板が 2.4GHz アンテナ、左下にある金属板が 5GHz アンテナです。


   　

2. 主な使用 IC は以下の通りです。



   IC	機能	備考
   REALTEK RTL8196C	IEEE 802.11n AP/Router Network Processor	表面に1個実装
   REALTEK RTL8192DR	Single-Chip IEEE 802.11a/b/g/n 2T2R WLAN Controller with PCI Express Interface	表面に1個実装
   TI LM317	3-Terminal Adjustable Regulator	表面に1個実装
   MACRONIX MX25L6406E	64M-BIT [x1/x2] CMOS Serial Flash Memory	裏面に1個実装
   FAIRCHILD LM393A	Dual Differential Comparator	裏面に1個実装




---

備忘録

1. 工場出荷初期状態


   • AP モードの時、xxx の部分はネットワークに合わせ、自動設定されます。


   • ROUTER モードでの IP アドレスは、[192.168.0.0/24] 以外のネットワークに接続した時は [192.168.0.254] になり、[192.168.0.0/24] のネットワークに接続した時は [192.168.1.254] になります。 そして同時に [192.168.0.1] または [192.168.1.1] の IP アドレスも持ちます。



   	AP	ROUTER
   システムユーザ名	au	au
   システムパスワード	1234	1234
   IP アドレス	xxx.xxx.xxx.254	192.168.0.254 または 192.168.1.254
   サブネットマスク	255.255.255.0	255.255.255.0



2. 工場出荷初期状態に戻す方法


   1. 電源が入って動作状態であることを確認します。
   2. [RESET] ボタンを5秒以上押し続けます。
   3. [STATUS] ランプが赤点灯してから消灯します。、その後一瞬消えるのを確認して、[リセット] ボタンから手を離します。
   4. [SETTING] ランプが緑点灯して再起動が始まり、初期化されます。

---
