ONKYO INTEC 155

ONKYO INTEC 155

ONKYO INTEC 155 単品シリーズでハイコンポを構築しました。

INTEC 155 の「155」は横幅155mm を意味します。そうです・・・マイクロサイズで質感があって音の良い、音楽を愛する人のためのコンポです。
以前、修理した ONKYO CR-185 がとっても良い音だったので 「本格的に ONKYO INTEC 155 でハイコンポ・システムを構築しよう。」 と思い立ったのです。
ONKYO のアンプの音質ってクラシックの室内楽を中心に聴く人には、とってもイイです。伸びきりの良さと高域の艶やかさがあります。大人のオーディオの趣です。

これから INTEC 155 カーで夢の ONKYO シアターへ出かけます！・・・貴方もご一緒しませんか。

ONKYO R-801A

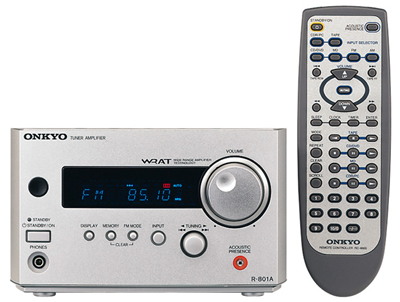

ONKYO INTEC 155 シリーズの顔である ONKYO R-801A です。横幅155mm とかわいらしいチューナーアンプです。税込定価26,250円のところ、税込16,500円で入手できました。新品です。

DV-S155 とマッチするデザイン・寸法です。 DVD ベースのマイクロコンポシステムを構築できます。

R-801A Service Manual

音質は ONKYO らしい伸びきりの良さと高域の艶やかさがあります。正解です！
音質の良さの秘密はコストのかかる電動モーターによるアナログボリューム採用と 100KHz までの広帯域設計によるものと思われます。
- 新発想のワイドレンジアンプ技術「WRAT（Wide Range Amplifier Technology)」を搭載して100kHzまでの周波数帯域があります。
- 安易な IC を使用した構成ではなく、ディスクリート構成アンプとなっています。こっちのほうがスルーレートで有利なので音が良くなります。
特筆ものなのですが、FM の実効感度が非常に高いです。越谷では入りにくい「ＦＭ富士 (78.6MHz)」「ＦＭヨコハマ (84.7MHz)」が多少のノイズは入りますが実用的にステレオで受信できます。その他の放送局では全くのノイズレスでクリアに受信できています。
FM はワイドバンド対応（76.00～108.00MHz）となっており、50kHz ステップなのでテレビ音声（1～3チャンネル）も正確に合わせることができます。
残念ながら AM stereo はありません。
その他の機能
- FM/AM 各バンドで30局ずつプリセットできます。
- プリセットした放送局名を文字で表示することができます。
- タイマー機能（Weekday、Weekend、Sleep、Rec）

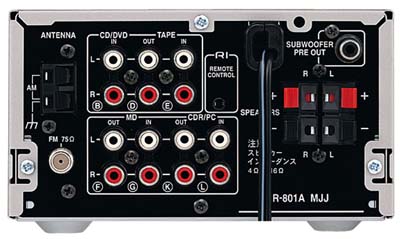

- 4系統入力(CD/DVD、MD、TAPE、CDR/PC)
- 3系統出力(MD、TAPE、CDR/PC)

仕様は以下の表の通りです。

実用最大出力	24W + 24W (4Ω・JEITA)
定格出力	17W + 17W (4Ω) 15W + 15W (8Ω)
ダイナミックパワー	21W + 21W (4Ω) 14W + 14W (8Ω)
全高調波歪率	0.8% (1kHz、8Ω、定格出力時)
SN 比	100dB (CD)
周波数特性	10Hz～100kHz/±3dB (CD)
受信周波数	FM 76.00～108.00MHz AM 522～1629kHz
感度 (FM)	11.2dBf (20μV、75Ω、S/N50dB、MONO)
SN 比 (FM)	73dB (MONO) 67dB (STEREO)
ステレオセパレーション (FM)	45dB (1kHz)
消費電力	32W (電気用品安全法技術基準)
外形寸法	155(W)×94(H)×285(D) mm
重量	2.9Kg
定価	25,000円 (税別)

ONKYO DV-S155

2005年9月10日、ヤフオクで DVD/CD プレーヤーの ONKYO DV-S155 のジャンク品を入手しました。値段は送料・税込5,000円でした。

出品記事によると、「可動しますが中で何かが壊れていてディスクを傷つけてしまいます。他は完全に可動します。」とのこと。一番やっかいな光ピックアップは大丈夫そうと、即決価格で落札したものです。

入手した中古 DV-S155 は完璧です。元箱、ケーブル類、取扱説明書など完璧に揃っていて、それも付属品は使った形跡がない新品状態でした。前所有者はよほど丁寧に扱っていたのだろうと思います。こういうのは5,000円払って買っても大正解と言えます。（定価42,000円です。）

不具合状況確認と修理をしました。
1. CD 盤再生では何の問題もなし。 CD 盤にキズも付かない。
2. DVD 盤再生でも何の問題もなく再生できるではないか・・・こりゃ～ラッキーと思ったのですが、ディスク盤を取り出してみると同心円状にキズが付きます。
3. キズが付いたディスクを再度再生すると、全く読み取れない。こりゃ～ DVD 盤をワンタイム盤にしてしまうんだ。
4. 状況が確認できたので、分解して調査。 DVD 盤に傷が付くのは、光ピックアップにあったピンが外れ、そこに一緒に付いていたスプリングが飛び出し、ディスク面に当たるようになってしまったと判明しました。これが判るまでに DVD 盤を1枚オシャカにしてしまいました。
5. 応急処置にてスプリングを取り外して問題ないレベルになりました。（ピンもスプリングも回収したので、元の位置に付けることは可能なのですが、再発が心配なので取り外したままとします。）
バーチャルサラウンドモードを搭載しています。私は、あんまり使いません。
モニター画面に表示して基本機能が設定できるオンスクリーンディスプレイが便利です。 CD 盤でも情報表示できます。
「DIMMER」ボタンを押すと表示の明るさを高／中／低の3段階に変えられます。
再生できるメディアは「DVD」「VCD」「CD」「CD-R」「CD-RW」です。巷の情報では「DVD-R」等も大丈夫だそうです。
再生できるフォーマットは「DVD」「VCD」「CD」「MP3」です。 MP3 が再生できるのが嬉しい。

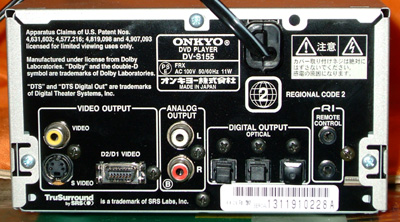

D2/D1 端子付きでプログレッシブ再生ができます。
光デジタル出力端子はなぜか3つもあります。 44.1/48/96 KHz サンプリング対応です。 96KHz サンプリングを 48KHz サンプリングに変換する機能まであります。
アスペクト比は「4:3」と「16:9」に対応しています。ワイドテレビ出力可能です。
DVD のリージョンは「2」と「ALL」だけが対応です。でも、巷の情報ではリアパネル右下に付いているメンテナンス端子にコードを打ち込むとフリフリに変身してしまうようです。
全ての設定を工場出荷時状態に戻す方法がありました。本体の「STOP」ボタンを押しながら「STANDBY/ON」ボタンを押すことで初期化されます。

仕様は以下の表の通りです。

再生可能メディア	DVD、VCD、CD、CD-R、CD-RW
再生可能フォーマット	DVD、VCD、CD、MP3
信号方式	NTSC
ビデオ D/A コンバーター	27MHz/10bit
オーディオ D/A コンバーター	192kHz/24bit
音声周波数特性	DVD 48kHz サンプリング： 4～22,000Hz DVD 96kHz サンプリング： 4～44,000Hz CD ： 4～20,000Hz
SN 比 (デジタル音声)	100dB 以上
ダイナミックレンジ (デジタル音声)	96dB 以上
全高調波ひずみ率 (デジタル音声)	0.01% 以下
ワウ・フラッタ	測定限界 [±0.001% (W. peak)] 以下
映像出力	1.0V(p-p) 75Ω 同期負、ピンジャック×1
S 映像出力	(Y) 1.0V(p-p) 75Ω (C) 0.286V(p-p) 75Ω 同期負、MINI DIN 4ピン×1
D2/D1 出力	(Y) 1.0V(p-p) 75Ω (PC/CB)、(PR/CR) 0.7V(p-p) 75Ω D 端子×1
音声出力 (光デジタル)	-22.5dBm×3
音声出力 (アナログ)	2.0V(rms) 470Ω ピンジャック(L、R)×1
使用条件	温度： 5～35℃、動作姿勢：水平
電源	AC100V 50/60Hz
消費電力	11W (待機時 1.7W)
外形寸法	155(W)×94(H)×277(D) mm
重量	1.8Kg
定価	40,000円 (税別)

ONKYO NC-501V

ネットワークメディアプレーヤーの ONKYO NC-501V です。動画再生機能もあるのですが、私はこれで主にインターネットラジオを聴きます。放送局は MostlyClassical です。ビックリするくらい良い音です。

ONKYO D-032A

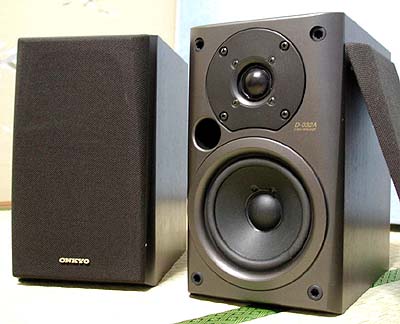

2005年9月16日に入手した、メインスピーカーの ONKYO D-032A です。中古ですが、お値段は なんと！！！ペアで100円 でした。１万円じゃないよ・・・税込みたったの百円です。 2005年9月18日、ハードオフへ行って一般中古価格を調査しました。ちょうど私が買ったくらいの程度の中古品の値段が税込5,250～6,300円でした。そうすると、私が買った税込100円とういうのは格安だったようです。安心しました。

このスピーカー、結構素性が良いです。スピーカーの振動板が バイオクロスコーン というホヤ貝の繊維とパルプを混ぜて作った高級素材でできています。これがとっても良い音を出してくれます。マイクロコンポ用の安いスピーカーとしてはかなりのクオリティと思います。

若干の小キズはありましたが目立たないものばかりでとっても綺麗です。スピーカーで弱りやすいエッジの部分も良好でした。一見、新品同様に見えます。
音質のチェックをしてみました。
- 中低音は甘い柔らかい音です。特にピアノの音の伸びが素晴らしい。
- 高音は ONKYO らしい艶のある音が出ます。特にバイオリンの響きが素晴らしい。
2005年9月17日、スピーカーが新しくなった（？）ので、スピーカーケーブルも新調しました。どこで買おうか？と思ってダイソーにしました。 3m ケーブルが税込105円でした。（なんと！スピーカー本体よりケーブルのほうが高いとは！）このケーブルから 90cm × 2本のスピーカーケーブルを製作しました。先端から3mm は半田上げして立派なケーブルが完成しました。（プロがやる手法です。）
早速試聴・・・う～ん、なんだか高域の解像度が上がったような？？？・・・105円でこれだけのクオリティーとは・・・恐ろしや中国の実力！中国の銅線と言っても（純度を別にして）ちゃんとした銅を使っています。実際にはケーブル長を最短にしたことが効いていると思います。

仕様は以下の表の通りです。

形式	2ウェイ 2スピーカーシステム防磁設計
エンクロージャー	バスレフ方式
使用スピーカー	12cm バイオクロスコーンウーファー 2.5cm ソフトドームツィーター
周波数特性	55Hz～35kHz
クロスオーバー周波数	3kHz
能率	87dB/W/m
最大入力	70W
インピーダンス	5Ω
最大外形寸法	153(W)×259(H)×246(D) mm
重量	3.8Kg (1本)
定価	16,000円 (税別・2本1組)

ONKYO SKW-7

コンパクト・スーパーウーファー ONKYO SKW-7 です。 2005年9月8日、自宅から徒歩数分のトレージャーファクトリー越谷店の正規中古品コーナーで買いました。

私の場合、一番の査定ポイントは綺麗かどうかです。これは合格です。新品同様と言って差し支えない綺麗さでした。キズやヘコミは全くありません。

そしてお値段は税込2,980円。定価が税抜13,000円ですから、お買い得感は少ないですが妥当な中古価格です。しかも6ヵ月保証。

使用方法はこちらを参照。

通常、スーパー・ウーファーと言ったら、それはそれは大きくてマイクロコンポには不似合いです。ところが J'DRIVE (TM) 技術によりマイクロコンポサイズにできたという代物です。右の絵を見てください。空気の流れが「Ｊ」の形になっていますよね。これが J'DRIVE なんです。
SKW-7 の横幅は150mm なので、INTEC 155 シリーズと相性が良いです。
全面プラスチック作り、ツマミもプラスチックです。定価に比べて高級感が少ないのじゃないの？？？
プラスチックでも BOSE を見て判るように、質量があって剛性がある材質をキチンと使えば木より音響的に良い場合があります。 SKW-7 は割とそれに近い作りです。
通常のスーパー・ウーファーは重低音は出るのですが、音が重いというか遅れるというかドロンとした濁りのある音が出ます。

ところが、 SKW-7 では素晴らしく軽やかな重低音が再生されるのです。 ドロンとした感じは全くありません。メインスピーカーとの違和感がないです。これはバイオリンやホルンの音を聴くとよく判ります。 J'DRIVE (TM) 技術ってなかなか良い具合です。

仕様は以下の表の通りです。外形寸法は表のように、スーパーウーファーとしてはかなりコンパクトです。メインスピーカー1個より小さいです。

形式	アンプ内蔵バスレフ型防磁設計 (EIAJ)
入力インピーダンス	15kΩ (ライン入力)
最大出力	20W
再生周波数範囲	40～150Hz
キャビネット内容積	2.9リットル
ローパスフィルター	3段階 (100 / 125 /150Hz）
消費電力	56W (電気用品取締法)
外形寸法	150(W)×224(H)×233(D) mm
重量	3.2Kg
ウーファー	13cmコーン×1
ターミナル	RCAピン入力
定価	13,000円 (税別)

INTEC 155 システム完成

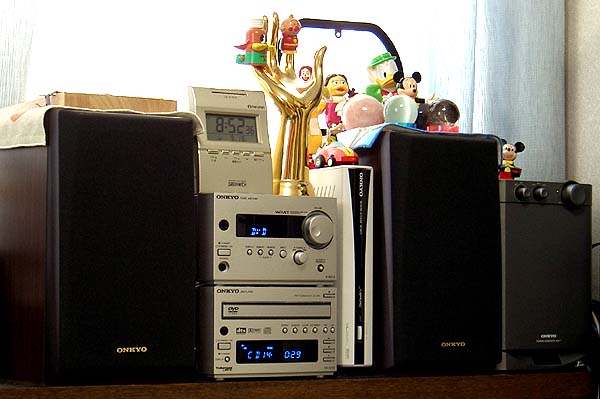

ついに完成した INTEC 155 マイクロコンポシステムです。

全体的にバランスの良いシステムになりました。 箱庭 Hi-Fi オーディオシステム です。艶やかでトロンとした音質はたまらんです。今回の構成はお奨めできます。
DVD プレーヤーで CD 盤を再生すると、再生能力はなかなかのものです。やはり、DVD ピックアップのほうが読み取り能力が高いためだと思います。
スピーカーの下にはネオプレーンシリコンゴムを敷いてあります。スピーカーの制振の役目です。シリコンゴムにしたのは、色の転写を避けるためです。 DV-S155 と NC-501V の下には塩ビシートを敷いてあります。下の板に傷を付けないためと、滑り止めです。オーディオを愛するなら、こういう見えない所にも気遣いしましょう。
