L-065AM をゲット！

2017年3月10日、ポケット DSP ラジオ の L-65AM を送料税込1,525円 (品代1,620円＋送料180円－ポイント275円) で購入しました。

FM 補完放送 対応ラジオです。と言うか、70～108MHz と受信範囲が広大です。

購入を決めたのは、 録音機能 があることです。この価格でラジオレコーダなのです！

ラジオ放送を MP3 で録音や、内蔵マイクでボイスレコーダとして録音できます。ボイスレコーダらしくないラジオの外観ですから、客前でボイス録音しても不審に思われない。

スペックを見て DSP ラジオのような気がしましたが確信はありませんでした。入手後、分解してみて DSP ラジオであることが判り、ホッとしました。

型番は L-65AM と判るのですが、製造メーカが判りません。本体のどこにも [製造会社] [製造番号] の表示がありません。中国製品にはこういうのが多いです。彼らは OEM 供給を主体に考えているようです。

各部の説明 (取扱説明)

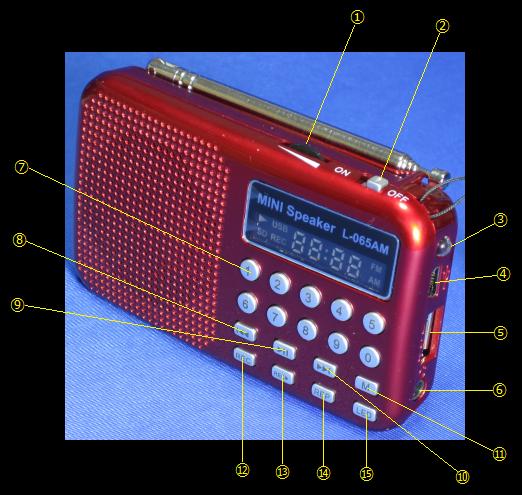

表の [No.] と写真の番号は一致しています。 No.16 の TF スロットは写真の底部にあります。

各部の説明は取扱説明書としても使えると思います。

表にある [○] は短押し、[◎] は長押し (3秒) を示します。
再生ソースを英文取扱説明書ではモードという表現になっているし、ボタンもとなっているので、混乱を避けるために、モードとして記述しています。

No.	部位		モード別説明
			FM/AM radio	SD/USB
1	音量ツマミ		スピーカやイヤホンの音量を調節する。
2	電源スイッチ		電源を ON/OFF する。
3	充電表示/LED ライト		内蔵したリチウムへの充電中は点灯する。LED ライトの光源にもなる。
4	DC5V 端子		内蔵したリチウムへの充電端子 (miniUSB B メス)
5	USB 端子		MP3/WMA/WAV フォーマットの音楽ファイルが入った USB メモリを挿入する。
6	イヤホン端子		イヤホンのプラグを挿入すると、スピーカの音は消え、イヤホンから音が出る。
7	数字ボタン	～	受信周波数を入力する。	聴きたい曲番号を入力する。
8	戻る		プリセットメモリを -1	〇次の曲の先頭へ ◎巻戻し
9	プレイ / ポーズ		〇再生 / 一時停止
			◎受信中のバンド内オートスキャンし　見つかった放送局をプリセットする。	-
10	進む		プリセットメモリを +1	〇前の曲の先頭へ ◎早送り
11	モード切換		USB/SD/FM/AM を切換します。 USB/SD メモリを実装していない場合は、FM/AM バンド切換のみとなります。
12	ボイスレコーダ録音		＜内蔵マイクで録音＞・SD カードまたは USB メモリを実装し、ボタンで USB/TF モードにしてから、ボタンを押すと　ディスプレイに [REC] が表示され、録音を開始します。・もう一度ボタンを押すと録音を停止し、録音された内容を再生します。・録音中にボタンでポーズ/再開ができます。
			＜FM/AM ラジオの録音＞・SD カードまたは USB メモリを実装し、ボタンで FM/AM モードにしてから、ボタンを押すと　ディスプレイに [REC] が表示され、録音を開始します。・もう一度ボタンを押すと録音を停止し、録音された内容を再生します。・録音中にボタンでポーズ/再開ができます。
13	ボイスレコーダ再生		〇ボイスレコーダを再生。[戻る] [進む] ボタンでトラックを変更。 ◎現在聴いているボイスレコーダのトラックを消去
14	リピート		-	リピート再生切換 (one : 1曲、all : 全曲)
15	LED ライト		LED ライトを ON/OFF
16	TF スロット		このスロットに microSD カードを入れる。

使ってみました

デザインなど
- とても小さく、てのひらにスッポリ乗ります。
- デザインは良いです。 7セグメント表示がややレトロでイイです。
- 色は赤というより、渋みのあるワインレッドです。この色を選んでよかったです。
- FM はロッドアンテナで、AM は内蔵バーアンテナで受信します。

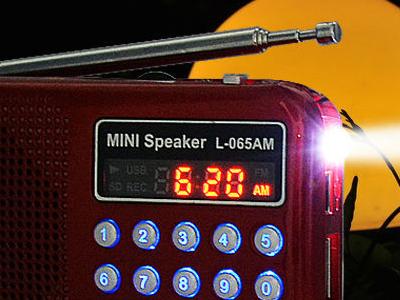

- ディスプレイは赤色 LED 表示で、明るく見やすいです。
  - ボタンも薄青色にバックライトされるので暗闇でも操作できます。
  - 何も操作しないと45秒後に全ての表示が消えます。このため、心配したディスプレイでの電力消費は無視できます。
DSP ラジオ
- 電波を A/D 変換してからデジタル処理で必要な放送を選択します。
  - このため、コイルやコンデンサという同調回路がなく経年変化しません。
- 同調方式は [周波数直接入力] [プリセット選局] です。
  - プリセットメモリは FM 100局分、AM 100局分あるので十分過ぎです。
    - 問題は、 プリセットの方法が [オートスキャン＆メモリ] しかない こと。個別に任意のプリセットができません。
    - プリセット情報は Serial EEPROM に記憶しているので、バッテリを抜いても消失しません。
  - [周波数直接入力] では、希望の周波数を数字ボタンで入力し終わってから3秒後に反映されるという緩慢な仕様です。 イライラしてはダメ・・・人生は長い！
- FM の受信範囲は 70～108MHz と広大です。 70MHz 辺りはロシアで使われているようです。
- AM の受信範囲は 522～1710kHz とやや広い程度ですが、ステップが 1kHz とマニア受けする仕様です。
ボイスレコーダ
- 内蔵マイクからの録音は当然として、FM/AM ラジオからの録音もできます。
  - ボイスレコーダとは言ってますが、ボイス録音もできるレコーダと思ったほうがよいです。
- 録音用メモリは内蔵しておらず、microSD カードか USB メモリを実装して使う仕様です。これのほうが、必要な容量のメモリを自由に選べるので良いです。
- 楽曲の入っていない microSD や USB メモリを実装した場合、各部の説明 (取扱説明) の No.12 ＜内蔵マイクで録音＞の操作ができません。
  - 1曲でも良いので楽曲をメモリに入れて置く必要があります。不思議な仕様です。
- ボイスレコーダ機能で録音すると、microSD や USB メモリに [jlrec] フォルダが作成され、この中に [rec00000.mp3] のような録音データファイルができます。ファイル名の数字の部分は録音順に +1 されます。

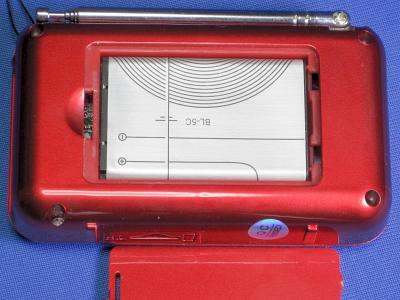

バッテリは Li-ion の BL-5C
- L-065AM は充電回路を内蔵しています。
- BL-5C はノキアの型番です。中国では (海賊版の) 一般的なバッテリですが、日本で買うと千円します。
- バッテリ込みで千円ちょっとのラジオに予備バッテリを千円で購入するのは頭が痛いです。
BL-5C への充電
- 付属の USB 充電ケーブルを使って、USB 電源アダプタまたはパソコンの USB ポートから充電します。
- 充電を開始すると LED 充電インジケータが点灯します。
- 充電時間は2～3時間ですが、 充電が完了しても LED 充電インジケータは点灯したまま なので、過充電に注意します。
- USB 電源としては標準的な DC5V/500mA の出力が必要です。

評価

FM 補完放送 が受信できる DSP ラジオ
- この2つのキーワードがあるラジオは選んで間違いはないです。
- DSP で電波をフルデジタル処理するので選択度などの受信性能が優れています。
- DSP ラジオでは同調コイルやコンデンサが不要なので、 性能が経年劣化しない です。
- FM 補完放送は 90～95MHz 帯で放送されます。 AM 放送の FM サイマル放送です。

感度

FM は DSP ラジオ特有の高感度です。
- 越谷では FM 補完放送を入れて14局受信できました。
- IBS 茨城放送は AM では雑音だらけで受信し辛いですが、FM 補完放送では良好に受信できるのが不思議です。

AM は 35mm という短小バーアンテナを使っているため、感度はそれなりです。

それでも、越谷では7局が安定に受信できました。
夜になると関西の放送も受信できます。

FM		AM
周波数 (MHz)	放送局	周波数 (kHz)	放送局
77.1	放送大学	594	NHK ラジオ第1放送
78.0	bayfm78 (FM 千葉)	693	NHK ラジオ第2放送
79.5	NACK5 (FM 埼玉)	810	AFN Tokyo
80.0	TOKYO FM (FM 東京)	954	TBS ラジオ
81.3	J-WAVE	1134	文化放送
82.5	NHK-FM 東京放送局	1242	ニッポン放送
84.7	Fm yokohama	1422	ラジオ日本
85.1	NHK-FM さいたま放送局	-	-
86.8	こしがやエフエム	-	-
89.7	InterFM897	-	-
90.5	TBS ラジオ	-	-
91.6	文化放送	-	-
93.0	ニッポン放送	-	-
94.6	IBS 茨城放送	-	-

出てくる音
- 全くのラジオ音質です。小さいので低音は弱いです。
- このサイズから考えられないくらい大きな音が出ます。
全体として
- 癖のある操作性ですが、わかれば我慢して使えるレベルです。
- なにより、ラジオレコーダとしては驚異的に安い！ことがメリットです。
- 値段を考えると音にも不満はないです。実用機です。

分解して内部をのぞいてみました

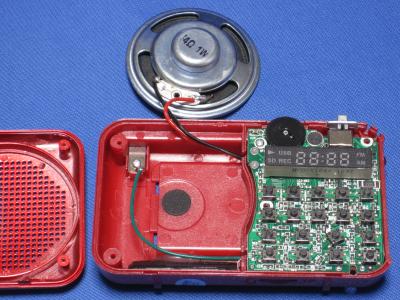

裏側の四隅に見える＋ネジ×4本を外すと裏側ケースが外れます。
- このラジオはかなり小さいのに基板は更にその半分しかありません。ビックリ！です。
  - 中国製にしては珍しく、マトモなタクトスイッチが使われています。
  - 音量ツマミと電源スイッチの間にマイクがあります。
  - 特にマイク穴というものが無いので、音量ツマミ部の隙間などから音を拾うようです。
- 安そうなスピーカです。 4Ω 1W です。

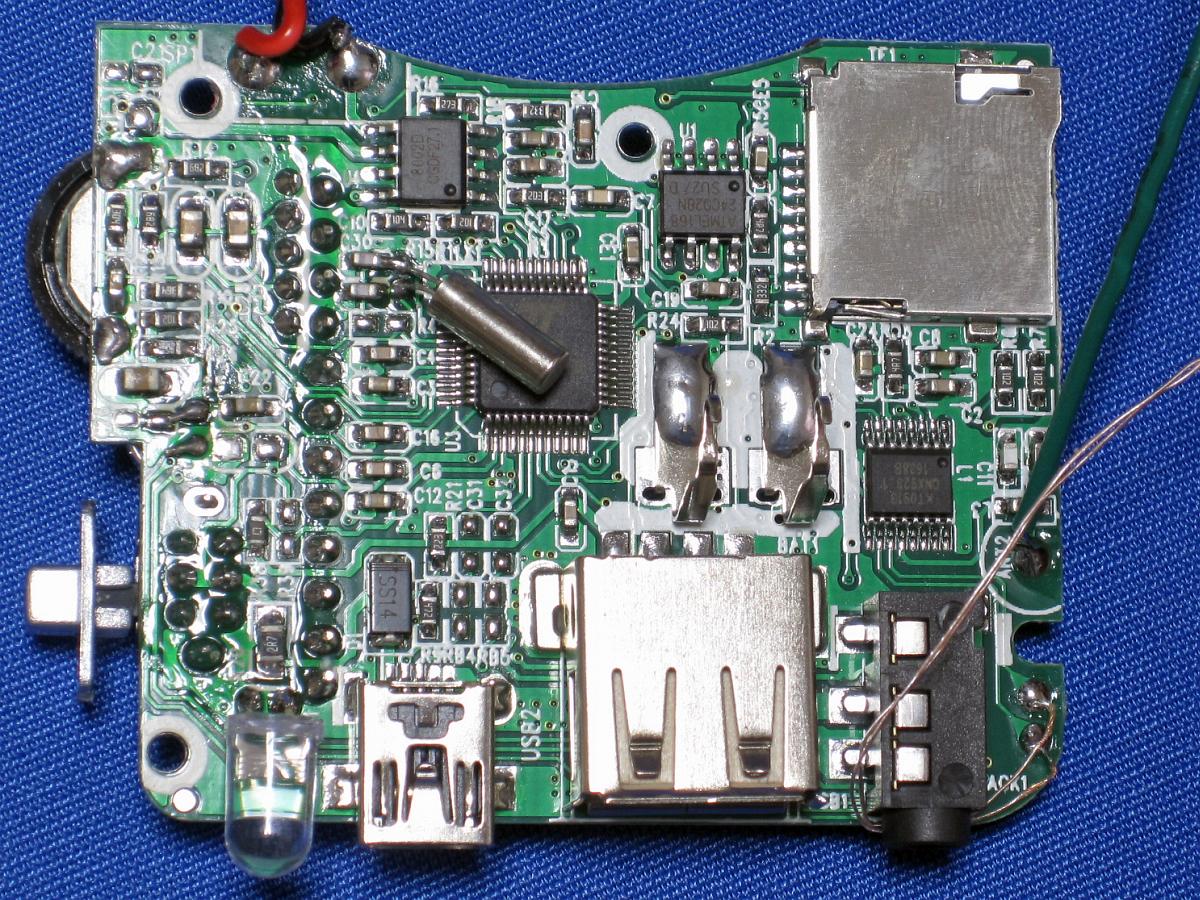

音量ツマミの左にある＋ネジ×1本を外すと基板が外れます。右の写真をクリックすると大きな画像で表示できます。
- コイル、トリマコンデンサ、IFT の類が一切ありません。間違いなく DSP ラジオです。
- 調整が必要な箇所がどこにもありません。経年変化しないです。また、調整不要なのでローコスト化にも貢献できています。
以下の IC が使われています。
- プリセットメモリはシリアル EEPROM です。電源を切っても永久にメモリ保持されます。
- MCU で MP3/WMA/WAV エンコード/デコード、USB 制御、TF 制御もやっているようです。
メーカ 型式機能

ATMEL AT24C02BN Two-wire Serial EEPROM 2K (256 x 8)

KTMicro KT0913 FM/AM DSP Radio

Nisiway NS8002 3W Power Amplifier

AC1632CH1E0M-900 MCU

仕様

項目	スペック
受信周波数	FM 70～108MHz (0.1MHz step) AM 522～1710kHz (1kHz step)
対応音楽フォーマット	MP3/WMA/WAV
対応音楽ビットレート	8～320kbps
最大出力	2W
周波数特性	150Hz～20kHz
S/N 比	87dB 以上
歪率	10% 以下
プリセットメモリ数	FM 100個 AM 100個
スピーカ	直径50mm 4Ω/1W
イヤホン端子	直径3.5mm ミニジャック
電源	BL-5C li-ion 充電池 (3.7V 800mAh)
充電電圧	DC5V 500mA
外形寸法	100(W)×62(H)×25(D) mm
質量	100g (電池含む)
付属品	Li-ion 充電池 (BL-5C) USB 充電ケーブル取扱説明書
