Logitec LAN-RPT01BK

Logitec LAN-RPT01BK をゲット！

1. 2013年10月26日、IEEE802.11b/g/n 対応 Wi-Fi リピータの Logitec LAN-RPT01BK の中古を HARD-OFF 三郷店で購入しました。 税込2,100円でした。


   • 発売開始は2013年3月と現役バリバリです。


   • 外観は新品同様です。 化粧箱を含め全ての付属品が揃った完品です。


   • 定価は6,405円なので多少安く買えたというところでしょうか。 中古だしね。


2. 写真のようにタバコの半分くらいの大きさで超小型です。


3. 電源を内蔵しているので、AC100V 壁コンセントに差し込むだけで動作します。 Wi-Fi リピータという性格上、LAN ケーブル等の接続は不要です。




4. IEEE802.11n 対応で最大 300Mbps です。


5. 購入時のファームウェアのバージョンは v1.01.T10 で最新でした。



---

ボタンや機能など

1. アンテナ


   • アンテナ2本タイプで1本は外部、1本は内蔵です。


2. 有線ポート


   • LAN は1ポートあります。 設定専用の LAN ポート です。


   • 管理画面表示して設定する以外のことには使えません。

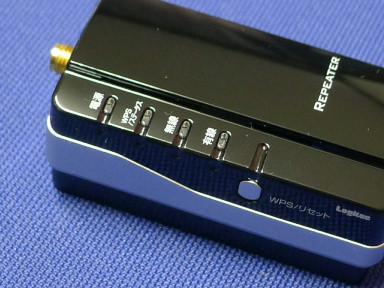

3. [WPS/リセット] ボタン


   • WPS による自動設定ができます。


   • 長押しすると設定を工場出荷時の初期設定に戻すことができます。


4. ランプ表示は以下の状態を示します。



   ランプ	点灯状態
   電源 (青色)	点灯：電源 ON 消灯：電源 OFF
   WPS/ステータス (赤色/青色)	赤点灯：リセット（初期化）機能が動作中 赤点滅：WPS 機能が動作中 青点灯：親機からの電波強度が「強」 青点滅：親機からの電波強度が「弱」 青消灯：親機からの電波強度が「圏外」
   無線 (青色)	点灯：子機とリンク確立 点滅：子機とデータ通信中 消灯：子機と未接続
   有線 (青色)	点灯：設定用 PC と有線でリンク確立 点滅：設定用 PC とデータ通信中 消灯：設定用 PC と未接続



5. 管理画面用 IP アドレスを自動設定してくれます。 便利な面白い機能です。


   • 例えば [192.168.1.0/24] のネットワークに LAN-RPT01BK を接続すると、管理画面の IP アドレスは自動的に [192.168.1.251] となります。


   • ネットワークアドレスが自動設定されます。 最後の [251] は固定です。



---

使ってみました

1. 外観


   • デザインは良いです。 ランプ表示なども判りやすいです。


   • 32(W)×70(D)×26(H)mm, 48g と超コンパクト／軽量です。


2. ドキュメント類は以下です。


   • 取扱説明書


   • 詳細手順書


   • オンラインマニュアルとしては、 LAN-RPT01シリーズの初期設定方法 があります。


3. ちょっと問題発生！ ・・・ 対策しました。


   • LAN-RPT01BK は収納できる AC プラグ付きなので、AC100V 壁コンセントに差し込むだけで動作します。


     • しかし、その AC プラグ位置より、壁コンセント2個分を占有してしまう問題があります。


     • 要は何らかのアダプタを使って AC プラグ位置をずらせば良いのです。


     • 私は、右のような「オーム電機 04-2015 超小型4個口マイクロタップ」を使って対策しました。


   • このタップをどのように使うかは右の写真を見れば判ると思います。


     • 写真のように LAN-RPT01BK とマイクロタップを連結し、AC100V 壁コンセントの一番上の口に差し込むのです。


     • AC100V 壁コンセントの一番上以外は自由に使えるようになります。 しかも、4個口マイクロタップなので、更に残り3個口も自由に使えます。


     • 簡単で効果のある対策です。


4. LAN-RPT01BK の設定


   • WPS で LAN-RPT01BK を自動認識させるだけと言うのがメーカの売りポイントですが、確実に設定するには有線 LAN ポートからやるほうが良いです。


   • 有線 LAN ポートとパソコンの LAN ポートを LAN ケーブルで直接接続します。


     • パソコンの LAN ポートの設定は DHCP の自動設定でよいです。 LAN-RPT01BK の有線 LAN ポートには DHCP サーバが設定されています。


     • Web ブラウザから「http://192.168.2.251/」をアクセスすると管理画面が開きます。


     • うまくいかない時は、LAN-RPT01BK の設定を工場出荷時の初期値に戻して、やり直します。


   • 管理画面が開いたら、Wi-Fi 親機と接続する設定をやるだけです。 これだけです。


     • 設定は超簡単で、[SSID] [Password フレーズ] [セキュリティ方式] を設定して、Wi-Fi 親機とリンクさせるだけです。


     • LAN-RPT01BK でリピート後の [SSID] [Password フレーズ] [セキュリティ方式] は Wi-Fi親機のものをそのまま引き継ぐので、リピートした無線側の設定はありません。


     • Wi-Fi 親機と LAN-RPT01BK がリンクできれば、パソコンとの LAN ケーブルを外します。


   • Wi-Fi 親機と LAN-RPT01BK がリンクした後は、Wi-Fi 親機のネットワークアドレスに 251 を付加した IP アドレスが LAN-RPT01BK の管理画面を開く IP アドレスになります。


     • 例えば Wi-Fi 親機が [192.168.1.0/24] のネットワークだったとすると、LAN-RPT01BK の管理画面を開く IP アドレスは自動的に [192.168.1.251] となります。


     • 最後の [251] は固定です。


5. 良好に動作しました。


   • 管理画面は設定しやすいです。


   • ログ記録機能がありません。 ほとんど参照することがないので、バッサリ切り捨てたようです。


   • 筐体の表面が少し熱くなります。 簡易電力計の表示は動作中で 3W でした。


   • 安定性は良好です。



---

備忘録

1. 工場出荷初期状態


   • 有線 LAN ポートの初期状態です。



     項目	初期値
     システムユーザ名	admin
     システムパスワード	admin
     IP アドレス	192.168.2.251
     サブネットマスク	255.255.255.0
     DHCP サーバ	ON (設定変更不可)



   • Wi-Fi 親機とリンク後 ・・・ xxx の部分はネットワークに合わせ、自動設定されます。



     項目	初期値
     システムユーザ名	admin
     システムパスワード	admin
     IP アドレス	xxx.xxx.xxx.251
     サブネットマスク	255.255.255.0



2. 工場出荷初期状態に戻す方法


   1. 電源が入って動作状態であることを確認します。


   2. [WPS/リセット] ボタンを10秒間以上押し続け、手を離すと、[WPS/ステータス] ランプが [赤点滅] から [赤点灯] に変わります。


   3. [WPS/ステータス] ランプが [消灯] するまで2～3分待って、[電源] [無線] ランプが青点灯すれば、初期化完了です。



---
