LATTEPANDA XYY-PD45X をゲット！

2023年1月19日、秋月電子通商八潮店へ行ったら、2023年お楽しみ袋 (要は電子部品の福袋) の売れ残りがあったので、運試しに税込1,000円で買いました。残り物には福がある・・・という諺があるしね。

その中に、この USB PD 充電器の [LATTEPANDA XYY-PD45X] が入っていました。

八潮店のジャンクコーナで税込500円で売られている充電器です。ジャンク品としての販売で、在庫は多数あるようです。

お楽しみ袋には他にも色々な電子部品が大量に入っていたので、この XYY-PD45X に相当する取得価格は50円くらいかな？ 50円でこれだけ遊べたので福があったのかな。

ジャンクからの復活

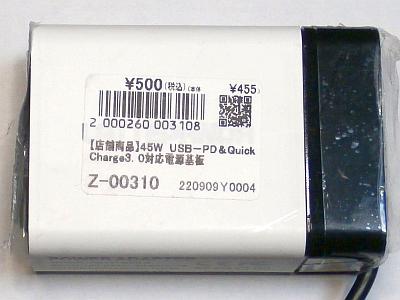

左のシールが貼られた状態で売られています。

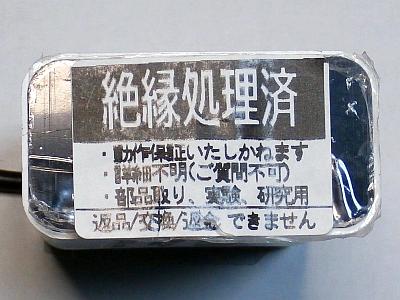

- 左の写真の左側面は右の写真のようになっており、何やら [絶縁処理済] と書かれたシールが貼ってあります。
- [動作保証いたしかねます] [詳細不明] [部品取り、実験、研究用] とも書かれています・・・ハイハイ、スベテリョーカイデス
- こういう怪しげな物体に好かれますぅ～～
　

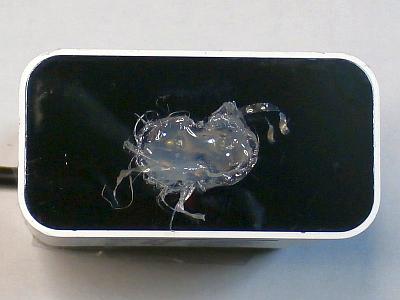

[絶縁処理済] シールを剥すと何やら穴に詰め物が・・・
- 穴に充填されているのはホットボンドでしょう。
- 詰め物をホジホジして外すと、メガネ型ソケットが現れます。筆者はこのような怪しい工作に超能力を発揮します。
　
こうなったら、AC メガネ型ケーブルを差し込んで試すしかないでしょう！
- 恐る恐る AC100V を給電したところ、Type-C コネクタに DC 電圧が出ました。
- 完全復活！！！ USB PD & QC 充電器として使えるようになりました。

スペックは？

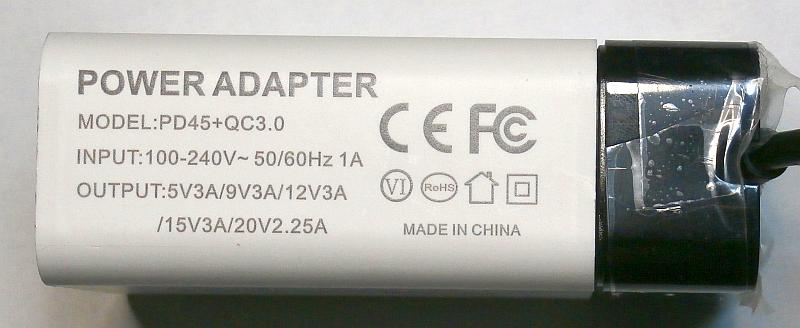

本体の側面にスペックが書かれていました

仕様

項目	内容
モデル	XYY-PD45X
定格入力	AC100～240V 50/60Hz 1A
定格出力 (PD)	5V/3A 9V/3A 12V/3A 15V/3A 20V/2.25A
定格出力 (QC3.0)	3.3～20V (0.2V step)
出力プラグ形状	USB Type-C
出力ケーブル長	150cm
入力コネクタ仕様	メガネ型ソケット (IEC-60320-C8)
外形寸法	80(W)×55(H)×28.5(D)mm
重量	167g
安全規格	CE RoHS (EU) FCC (USA) VI (USA)

ジャンクの理由がわかったかも
- 安全規格で日本の PSE (電気用品安全法) が取得されておらず、日本で販売できないからと思います。
XYY-PD45X は PSE 認定されていない危ない充電器でしょうか？
- いえいえ、EU の安全規格はクリアしているので、安全面の心配は無いです。
- 単に PSE 認定申請していないだけでしょう。

使ってみました

デザイン
- 80(W)×55(H)×28.5(D)mm / 167g とそう軽量コンパクトではありません。
- USB PD 3.0 および QC 3.0 に対応したインテリジェント USB 充電器です。
- 出力はケーブルが括り付けで 150cm あります。太めのケーブルです。
- 出力ケーブルの先端は Type-C コネクタです。 PD 規格では、この Type-C が正解です。
- 出力ケーブルが括り付けなので、ケーブルを紛失することはありません。
Android 5G スマホの OPPO Reno5 A を充電してみました
- Reno5 A は PD3.0 / QC3.0 充電に対応しています。

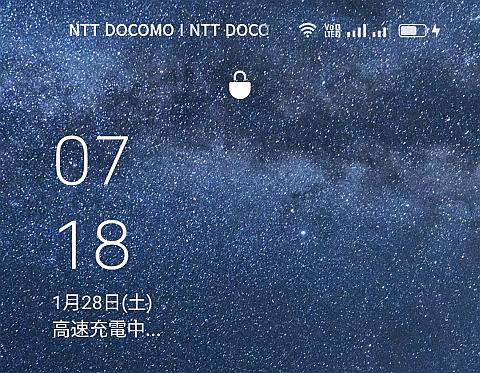

- やってみると [高速充電中...] という表示が出て 何の問題もなく良好に急速充電できました！
- 充電電圧/電流をモニタすると・・・
  - 最初は 9V/2A で始まり、充電率 90% から 5V の通常充電に変わりました。
  - ちゃんと PD 制御されています！！！
ウルトラスリムモバイル (ノートパソコン) の FUJITSU LIFEBOOK U939/A を充電してみました
- U939/A は PD 充電対応となっています。
  - PD 対応 Type-C コネクタに接続したところ、出力電圧が 20V に上がりませんでした。
  - 残念ながら、U939/A とは相性が悪いようです。 U939/A 製造の頃は結構相性問題があったようです。
- 裏技で Decoy を使って再挑戦
  - Decoy とは、PD ネゴシエーションをやってくれる変換プラグです。
    - PD 充電器が単なる AC アダプタに変身する訳です。
    - [DC プラグ形状] [ネゴシエーション電圧] を選択して購入します。
    - U939/A に適合するのは [5.5/2.5mm DC プラグ] [20V] です。
  - 右のような 100W Decoy を使いました。
    - これは 20V/5A の 100W まで対応します。
    - 写真の下側が Type-C コネクタになっています。電流が流れると中央の小さな穴の青色 LED が点灯します。
    - XYY-PD45X のプラグを挿入したら、DC プラグ出力電圧が 20V になりました。ヨカッタ！
    - Decoy の DC プラグを U939/A に挿入したら、当たり前かもしれませんが、 正常に充電＆給電できました！
  - ノートパソコンに関してはこの方法のほうが正解かもしれません。
    - ノートパソコンに内蔵している PD ネゴシエーション IC は内蔵バッテリで動作しています。
    - 内蔵バッテリの電圧が下がり過ぎると、BMS 保護回路が働いてバッテリ出力をカットします。
    - こうなると PD ネゴシエーション IC が動作不能になり、当然、PD 充電も不能に陥ります。
    - この状態から脱出するには DC 端子に AC アダプタを接続するしかないのです。結局、AC アダプタが必要になるのです。
    - ノートパソコンの貴重な Type-C ポートが充電で潰れることもないしね。
