Logitech X230

Logitech X230 をゲット！

2026年4月25日、 ハードオフ 白岡店で 2.1ch アクティブスピーカの Logitech X230 の中古ジャンク品を税込1,100円で購入しました。

20年以上前のかなり古い製品で、2004年10月29日発売です。 もうメーカサイトにドキュメントがありません。 そこで、ネット上に漂っている情報をかき集めて記事にまとめ上げました。

サテライトスピーカの格好良さに惚れての購入です。

---

程度＆動作チェック

1. お店のコメント


   • ジャンク品扱いです。 キズ、汚れがあります。 音は出ました。


2. 外観のチェック


   • そこそこ綺麗です。 サテライトスピーカは、特に問題ありません。


   • サブウーファは、パンチングメタルに少しヘコミがあり、ゴム足が取れてありません。


3. 電源 ON してチェック


   • 特に問題なく音が出ました。 動作良好です。


   • FM チューナを入力ソースにして検聴しましたが、[Sub Volume] ボリュームを最小にしても低音が出過ぎで音のバランスが悪いです。



---

リペア (その1)：サブウーファのゴム足が取れて無くなっている

1. 概要


   • ゴム足が4個全部無くなっているので、オリジナルのゴム足の形状がわかりません。


   • ここは底部で見えない箇所なので、支障ないゴム足を取り付けすることにします。


2. 修理


   • 手持ちの貼り付けるタイプのゴム足×4個を取り付け直りました。

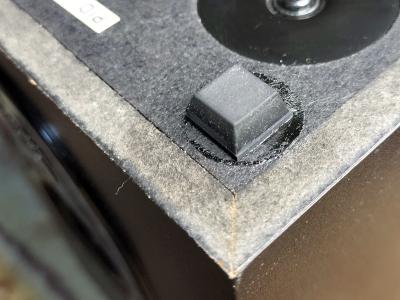

   • 右の写真はゴム足取り付け後です。



---

リペア (その2)：サブウーファのパンチングメタルにヘコミがある

1. 概要

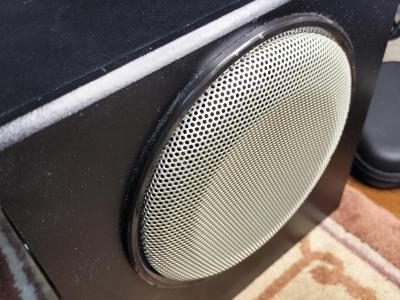

   • 下の左の写真のように、音質には影響しない程度の軽度のヘコミです。


   • 放置してもイイのですが、なんとか直してみます。


2. 修理


   • Look inside Logitech X-230 Disassembly [2.1 speaker system] の動画を見てパンチングメタルの外しかたを学習しました。


   • パンチングメタルを取り外し、ヘコミ部分を板金加工して直しました。

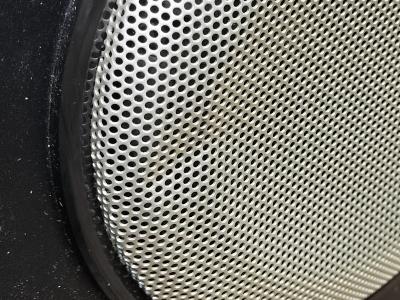

   • 下の右の写真のように、言わなければわからない程度に回復しました。

     　



---

リペア (その3)：[Sub Volume] ボリュームを最小にしても低音が出過ぎ

1. 概要


   • X230 においては、[Sub Volume] ボリュームを最小にしても低音はゼロにならない設計です。


   • ピュアオーディオ的な使いかた、例えば CD プレーヤと接続すると・・・


     • [Sub Volume] ボリュームを最小にしても低音が出過ぎで、バランスが悪い音になります。


   • 低音のレベルを絞り切れないのが原因で、これを改善します。


2. 改造


   • 左の回路は [Sub Volume] ボリューム周りです。


     • [Sub Volume] ボリュームは [VR1] です。


     • [VR1] に [R48] が接続されていますが、この [R48] が原因でボリュームを絞り切れないのです。

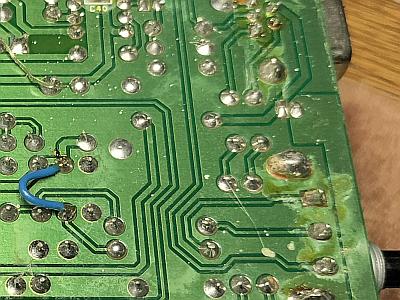

   • 右の写真のように、基板の裏側で青色の電線を使って [R48] を短絡しました。


     • 改造はこれだけですが、基板の裏側にアクセスできるようになるまでの作業が大変でした。


     • 数多くのネジや基板に設置された大きな放熱アルミ板などを外す必要があります。


     　


3. 改造後の動作チェック


   • [Sub Volume] ボリュームを最低に絞ると低音はゼロで、そこから少しずつ上げたらバランスの良い音になりました。


   • 目論見通り直りました！



---

ケーブル・インストール

1. 構成要素は2つ

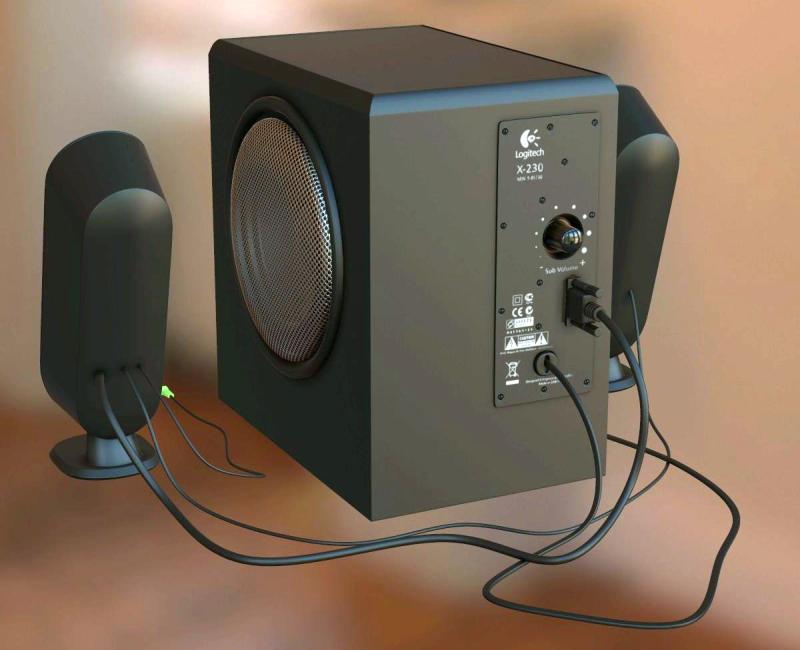

   • 1つは [サブウーファ] で、アンプ＆電源とウーファスピーカが入った木製のボックスです。 電源コードは括り付けです。


   • もう1つは [サテライトスピーカ] で、[右サテライトスピーカ] から各種ケーブルが出ています。


2. ケーブル接続


   • 写真のように [右サテライトスピーカ] からの DB9P コネクタを [サブウーファ] に挿入するとケーブル・インストール完成です。


   • [右サテライトスピーカ] からの緑色ミニプラグは、パソコンやオーディオ機器の出力に接続します。





---

使ってみました

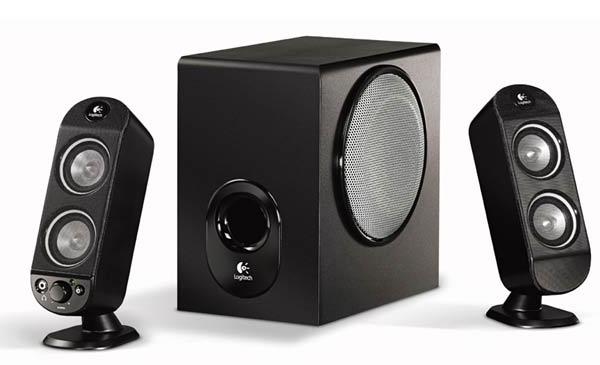

1. サテライトスピーカ


   • エンクロージャはプラスチックですが安っぽさはないです。

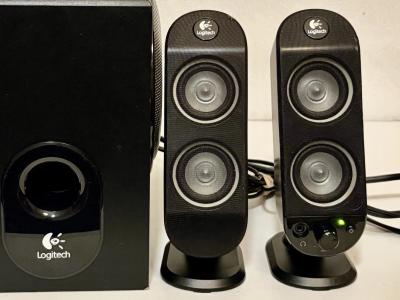

   • スピーカの前面が剥き出しのように見えますが、目の粗いストッキングのような布が貼られています。 右の写真でわかります。


   • センターにアルミ材(？)イコライザの出っ張りがあり、このドライバが2個あって格好イイです。


   • ボリュームが付いているのが右スピーカで、もう一方は左スピーカです。

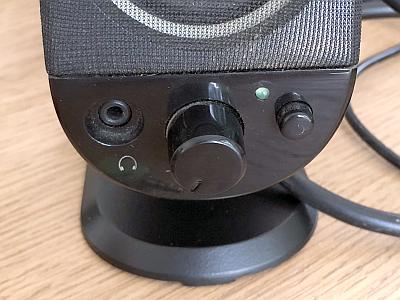

   • 右スピーカにある操作パネルは、左から [ヘッドホン端子] [音量調整ノブ] [POWER ランプ] [POWER スイッチ] です。


   • 右スピーカから [サブウーファ接続 DB9P] [入力ライン] [左スピーカ] コードが出ています。


   • 左右スピーカとも、スタンド部分付け根を時計回りに90度回転することができます。

     　


2. サブウーファ

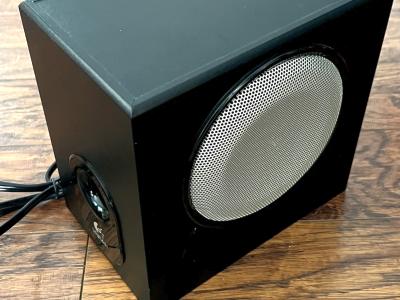

   • 木製ボックスで結構重いです。 ウーファスピーカの直径は 13cm と大きく、右サイドに取り付けられています。

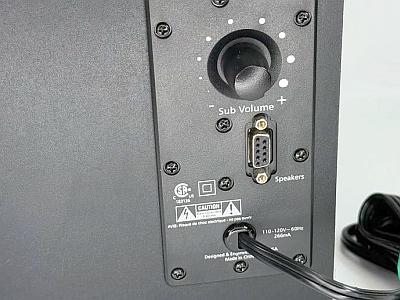

   • 背面に [Sub Volume] ボリューム、[Speakers] コネクタ、括り付けの [電源コード] があります。


   • [Sub Volume] ボリュームで低音の量 (サテライトスピーカから出る音とのバランス) を調節します。


   • [Speakers] コネクタに右サテライトスピーカのコードを接続します。 DB9P メスコネクタです。

     　


3. 使ってみる


   • 20年以上前の製品ですが、最新の製品と遜色なく、むしろ 最新の製品より贅沢な作り です。 中古で見かけたら買いかも


   • 定格出力が 32W あるので、パソコンスピーカとしてはかなり余裕のある音が出ます。


     • 同社の最新製品の定格出力が 7W しかない 2.1ch アクティブスピーカと段違いです。 格が違います。


   • サテライトスピーカは上向きに角度付けされているので、低い位置に設置しても聴きやすいです。


     • 筆者は自分の肩より低い位置にサテライトスピーカを設置するので、これがありがたい！


   • [リペア (その3)] の改造後は高低音のバランスがとれ良好な音質です。


     • 無改造では低音がブーミー過ぎです。 改造によりマトモに使えるようになります。


   • AC 電源を内蔵しており、ゴロンとしたあの邪魔になる AC アダプタが不要なのが、とっても良いです。


   • 右サテライトスピーカに [ヘッドホン端子] がありますが・・・


     • [入力ライン] コードからの信号をそのまま使っているので、この信号がヘッドホン対応になっていないと使えません。



---

インサイド研究

1. 電網の巷にインサイド情報があったので再掲載

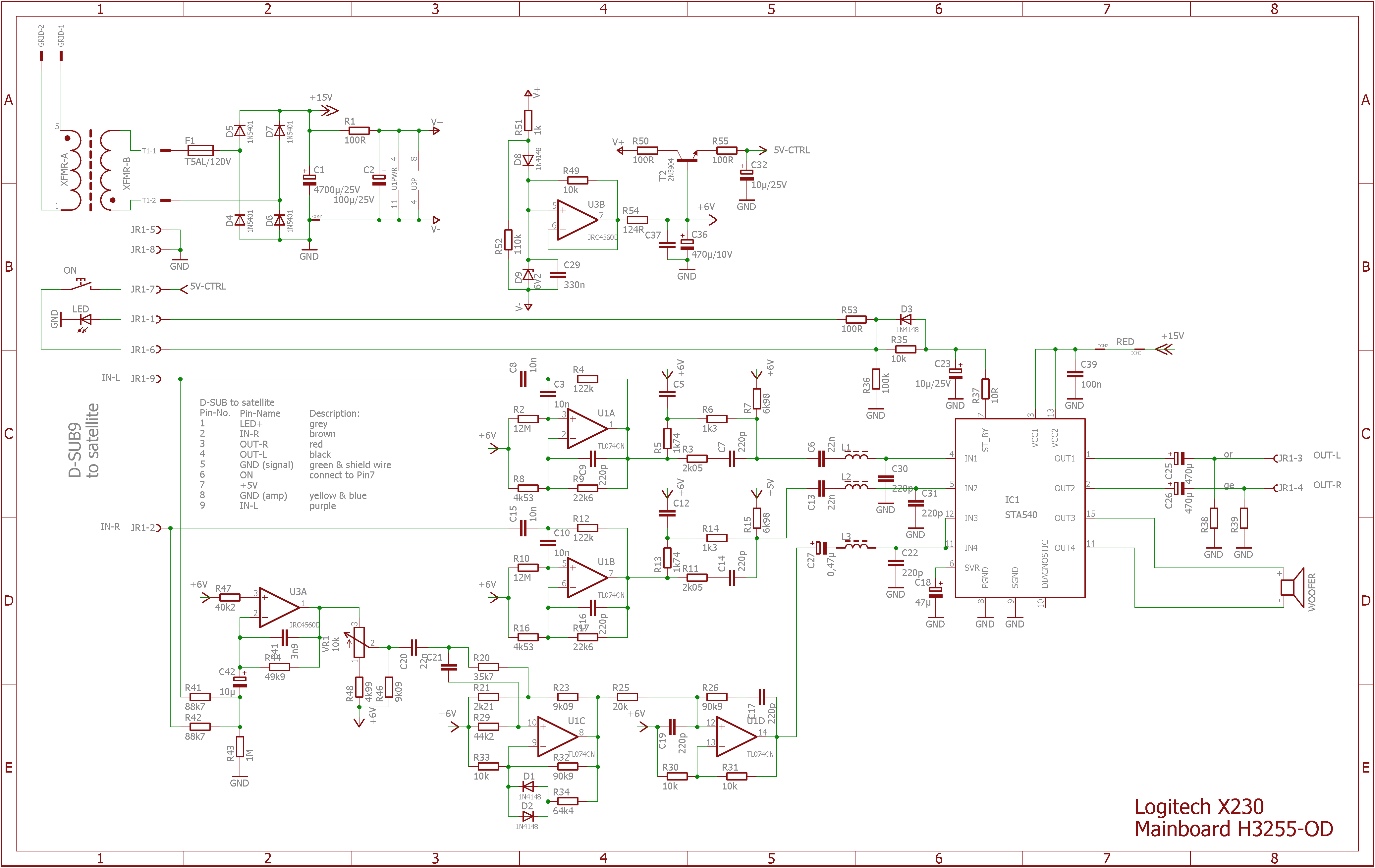

   • 左の回路図はサブウーファ内のメイン基板で、Tscharlie さんが基板のパターンから回路図化したものです。

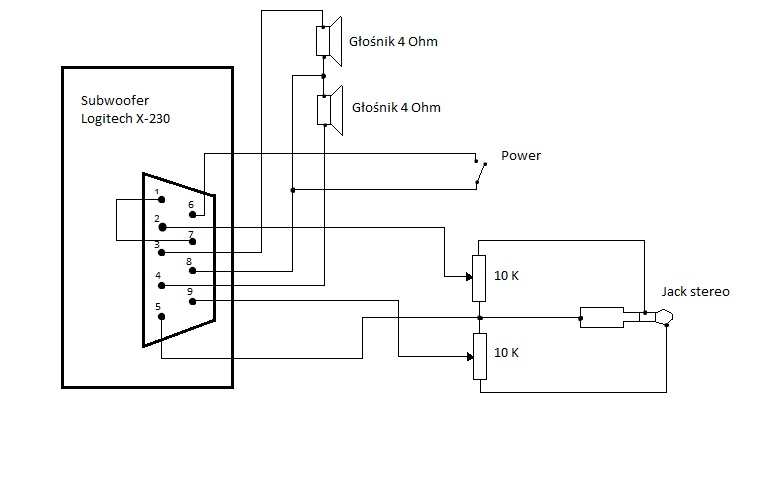

   • 右の回路図は Sanowiak20 さん作成の DB9P コネクタ接続図です。 具体的な信号名はメイン基板の回路図からわかります。

     　


   • [サブウーファ] の低音が出過ぎる問題は、メイン基板の [R48] を 0Ω にするか、もっと小さい抵抗に置き換えると解決できそうです。


2. 使用 IC


   • 使っている IC は以下の通りです。



     メーカ	IC	機能
     JRC	NJM4560D	Dual Operational Amplifier
     STM	STA540	4x13W Dual/Quad Power Amplifier
     TI	TL074CN	Low-Noise JFET-Input Operational Amplifier



   • [STA540] は4チャンネルパワーアンプで、このうち2チャンネルを簡単に BTL 接続にできると、便利な IC です。


   • [TL074CN] は HPF/LPF に使っています。 [NJM4560D] はサブウーファ用に左右ミキシングするのに使っています。



---

仕様など

1. ドキュメント


   • Logitech X230 Setup Installation


2. レビュー記事


   • 2.1 Hi-Fi Audio Bigs Up


   • Logitech X-230 Review


3. 巷の技術情報 ・・・ 内蔵基板の写真など


   • Logitech X-230 Subwoofer volume knob - too much bass - add resistor to pot? ・・・ 回路図や内部基板の写真がある (3ページある)


   • ogitech X-230 Speakers: RS 232 Pin Diagram for Subwoofer-Satellite Connections (Dog Bite Repair) ・・・ DB9P コネクタの情報 (2ページある)


   • Look inside Logitech X-230 Disassembly [2.1 speaker system] ・・・ なるほど！ よくわかる分解のしかた (YouTube)


4. 仕様

   　THD：全高調波歪 (Total Harmonic Distotion)



   項目	内容
   定格出力	32W (6W×2＋20W)
   	サテライト	6W×2 (4Ω、1kHz、10% THD)
   	サブウーファ	20W (4Ω、100Hz、10% THD)
   実用最大出力	64W (10% THD 以下)
   全高調波歪率	0.05% THD 以下 (出力クリップしない範囲)
   S/N	96dB 以上
   周波数特性	40Hz～20kHz
   スピーカユニット	サテライト	直径 5cm (2インチ)×2個/ch.、フルレンジ
   	サブウーファ	直径 13cm (5.25インチ)×1個、ウーファ
   ライン入力	1
   ヘッドホン端子	1
   寸法	サテライト	63(W)×203(H)×76(D)mm (2.5×8×3インチ)
   	サブウーファ	152(W)×228(H)×235(D)mm (6×9×9.25インチ)
   重さ	4.9kg (システム全体)




---
