PLANEX MZK-MF300N

PLANEX MZK-MF300N をゲット！

2015年8月4日、 PLANEX MZK-MF300N の中古品を税込500円で購入しました。

本来は [AC アダプタ DSC-6PFA-05] がセットされているはずですが、なぜか？ 別売の [USB ケーブル SSOP-USB02] がセットされていました。

75(W)×19(H)×54(D) mm と、超コンパクトの [Wi-Fi マルチポケッタブルルータ] で旅行先のホテルなどで便利に使える設計です。

2.4GHz の IEEE802.11b/g/n に対応しており、11n は 300Mbps です。

[ルータ] [アクセスポイント] [コンバータ] の3つの機能があります。

MZK-MF300N は2010年7月に登場しました。 MZK-MF300N のプレスリリース によると、定価は税抜5,000円です。 SSOP-USB02 の定価は税抜1,000円です。

---

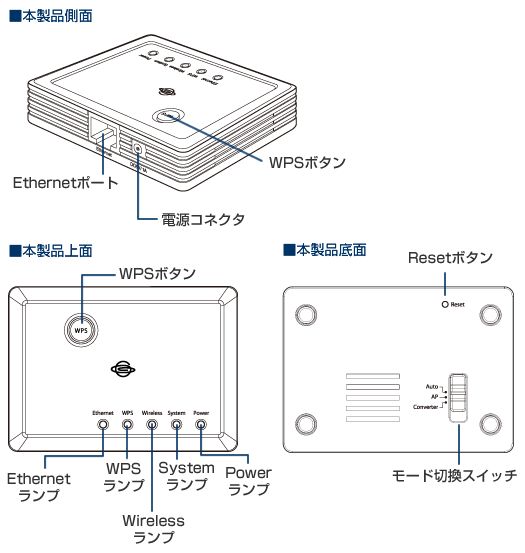

端子やスイッチなど

1. Ethernet ポート


   • 1ポートしかなく、ルータモードでは WAN ポートになり、アクセスポイントモードとコンバータモードでは LAN ポートになります。


2. 電源コネクタ


   • 付属 AC アダプタ (DSC-6PFA-05 / 入力：AC100-240V 50/60Hz 0.2A / 出力：DC5V 1A) か別売 USB ケーブル (SSOP-USB02) から電源供給します。


3. WPS ボタン


   • WPS ボタンを3秒以上長押しすると、WPS (無線 LAN 簡単設定機能) 接続が有効になります。


4. Reset ボタン


   • 工場出荷時の設定に初期化するのに使います。


5. モード切換スイッチ


   • [Auto] でルータ/アクセスポイントモード自動切換、[AP] でアクセスポイントモード、[Converter] でコンバータモードとして動作します。


   • ルータモードでは管理画面用 IP アドレスは [192.168.111.1] となります。


   • アクセスポイントモードとコンバータモードでは管理画面用 IP アドレスを自動設定してくれます。 例えば [192.168.1.0/24] のネットワークに MZK-MF300N を接続すると、管理画面の IP アドレスは自動的に以下となります。


     • アクセスポイントモード ・・・ [192.168.1.250]


     • コンバータモード ・・・ [192.168.1.249]


     • 最後の [250] [249] は固定です。 IP アドレスの最初の3つの数字にはネットワークアドレスが自動設定されます。




6. ランプ点灯状態の意味



   ランプ	状態	内容
   Ethenet	点滅	データの送受信中
   	消灯	リンクなし
   WPS	点灯	WPS 機能が有効
   	点滅	WPS 試行中
   	消灯	WPS 機能が無効
   Wireless	点灯	無線 LAN 機能が有効
   	点滅	データの送受信中
   	消灯	無線 LAN 機能が無効
   System	点灯	正常
   	点滅	システムの処理中 リセットボタンを2秒押すと一旦消灯し、本製品が再起動する。 リセットボタンを3秒以上押し続けると点滅し、工場出荷時の状態に戻る。
   	消灯	異常
   Power	点灯	電源がオン
   	消灯	電源がオフ




---

使ってみました

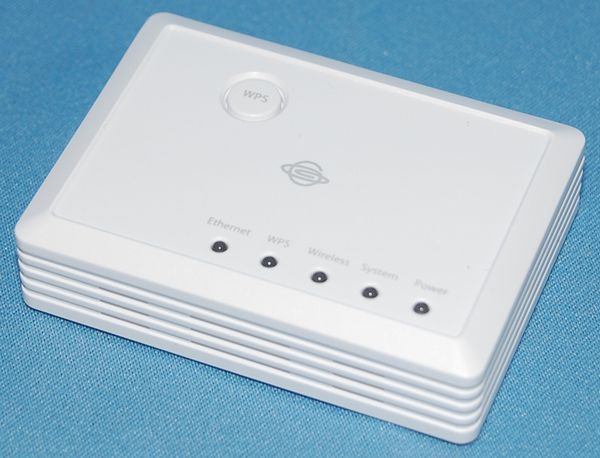

1. 外観


   • タバコの半分以下くらいの超コンパクトボディです。 モバイル用途としてありがたいです。


   • アンテナは2×2 (送信2×受信2) で内蔵しています。 このためスッキリした外観です。


   • ランプ表示なども判りやすいです。


2. マルチ SSID 機能と VLAN 機能


   • マルチ SSID 機能とは SSID を複数持てる機能です。


     • [無線 AP] [仮想 AP1] [仮想 AP2] [仮想 AP3] [仮想 AP4] の最大5つの SSID を持てます。


     • デフォールトで動作する [SSID1] が [無線 AP] に、[SSID2] が [仮想 AP1] に対応します。


     • デフォールトでは [仮想 AP2～4] は無効になっています。


     • SSID ごとに無線セキュリティ設定ができます。


   • VLAN 機能 があり、グルーピングすることでネットワーク分離できます。


     • WEP 暗号化しかできないようなゲーム機の SSID は LAN 上の他のパソコンにアクセスできないようネットワーク分離したほうが、セキュリティが確保できます。


3. 代用 AC アダプタ


   • 購入した MZK-MF300N には [AC アダプタ DSC-6PFA-05] が欠品しており、なぜか？ [USB ケーブル SSOP-USB02] が付いていました。


   • USB ケーブルがあるので AC アダプタには USB 電源を使えばよいと、家の中に転がっていた ELECOM AVA-ACU01WH で使ってみました。 右の写真のようにプラグ部が折り畳み収納できる優れものです。


   • スペックは 入力：AC100V 50/60Hz、出力：DC5V 1A です。 当たり前ですが特に問題なく使えました。


4. 使ってみて


   • アンテナ内蔵にも関わらず送信強度や受信感度も良く、安定性は良好です。


   • 超コンパクトですから、ホテルでの利用にピッタリです。 USB 電源やパソコン USB ポートから電源を取ることが可能です。


   • ホテルなどで有線 LAN をちょこっと短時間だけ無線化する装置としては満点の評価ができます。


     • モード切換スイッチは [Auto] とし、工場出荷のデフォールト設定のまま使うのがよいです。


     • 設定が変わってしまったら [Reset] ボタンで初期化して使います。


     • デフォールトのままでは SSID2 がオープン状態でセキュリティが確保されていないので、必要あれば SSID2 (仮想 AP1) を無効にするくらいです。


   • 優れものじゃのぅ～



---

ドキュメント＆レビュー記事

1. ドキュメント


   • MZK-MF300N マニュアル


2. プレスリリース＆ニュース


   • MZK-MF300N のプレスリリース


3. レビュー記事


   • 300Mbps 対応で省電力になった無線 LAN マルチポケットルーター MZK-MF300N


   • 無線 LAN ルーター「Multi Pocket MZK-MF300N」を買ってみた ・・・ 内蔵基板の写真あり


   • 無線 LAN のセキュリテイってどんなん～プラネックス MZK-MF300N ・・・ 内蔵基板の写真あり


4. WDS 中継器


   • MZK-MF300N を複数台使うと WDS 中継器としても使えます。 設定方法は 複数台の本製品を無線接続する (WDS) を参照ください。



---

備忘録

1. 工場出荷初期状態


   • xxx の部分はネットワークに合わせ、自動設定されます。



     	ルータモード	アクセスポイントモード	コンバータモード
     システムユーザ名	admin
     システムパスワード	password
     IP アドレス	192.168.111.1	xxx.xxx.xxx.250	xxx.xxx.xxx.249
     サブネットマスク	255.255.255.0
     SSID1	底面にあるラベルに記載 (ap-pc-?????)
     SSID1 暗号化方式	WPA2 (AES)
     SSID1 暗号化キー	12345678
     SSID2	底面にあるラベルに記載 (ap-game-?????)
     SSID2 暗号化方式	なし



2. 工場出荷初期状態に戻す方法


   1. 電源が入って動作状態であることを確認します。
   2. 本体底面にある [Reset] ボタンを5秒以上長押しして [System] ランプが点滅したら、[Reset] ボタンから手を離します。
   3. しばらくそのまま待ち、再起動したら初期化完了です。

---
