PLANEX MZK-MF300N2

PLANEX MZK-MF300N2 をゲット！

2017年3月6日、 PLANEX MZK-MF300N2 の新古品が WonderREX 那珂店で税込300円でした。 WonderGOO ポイントが15ポイントあったので支払った金額は285円です。

2019年4月17日、 ハードオフ 春日部店で MZK-EX300N2 が税込108円でした。 後述しますが同じ物です。

この値段なら AC アダプタを買って、オマケに Wi-Fi ルータが付いてきたようなものです。

新古品なのでキズ防止シートが被ったままと、まるで新品ですが、化粧箱等がなく、付属品は [AC アダプタ] だけでした。

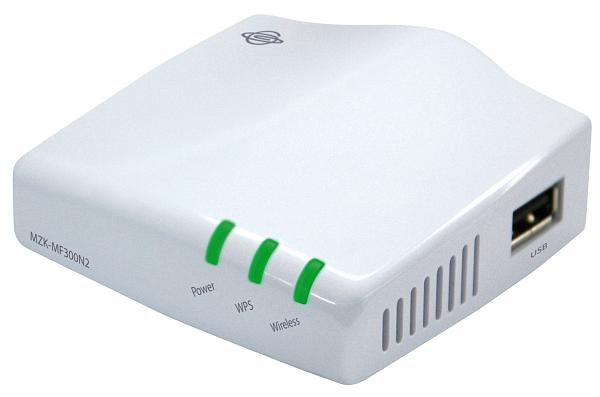

75(W)×28.8(H)×65.6(D) mm / 60g と超コンパクトの [Wi-Fi マルチポケッタブルルータ] で、旅行先のホテルなどで便利に使える設計です。

2.4GHz の IEEE802.11b/g/n に対応しており、11n は 300Mbps です。

[ルータ] [アクセスポイント] [コンバータ] の3つの機能があります。

MZK-MF300N2 は2011年4月下旬に登場しました。 MZK-MF300N2 のプレスリリース によると、定価は税抜4,500円です。

---

端子やスイッチなど

1. Internet ポート


   • 一般で言う WAN ポートです。 10BASE-T と 100BASE-TX に対応します。


   • アクセスポイントモードとコンバータモードでは LAN ポートになります。


2. LAN ポート


   • 10BASE-T と 100BASE-TX に対応します。


   • 1ポートしかないので、複数の機器を有線 LAN 接続する場合は SW-HUB を追加します。


3. DC5V 端子


   • 付属 AC アダプタから電源供給します。 AC アダプタの型式は [AC20-001-050] で、入力：AC100-240V 50/60Hz 0.18A / 出力：DC5V 1A です。


   • USB 電源ケーブルを使うとパソコンなどの USB ポートからも電源供給できます。


4. WPS ボタン


   • WPS ボタンを3秒以上長押しすると、WPS (無線 LAN 簡単設定機能) 接続が有効になります。


5. Reset ボタン


   • 工場出荷時の設定に初期化するのに使います。


6. モード切換スイッチ


   • [Auto] でルータ/アクセスポイントモード自動切換、[AP] でアクセスポイントモード、[Converter] でコンバータモードとして動作します。


   • ルータモードでは管理画面用 IP アドレスは [192.168.111.1] となります。


   • アクセスポイントモードとコンバータモードでは管理画面用 IP アドレスを自動設定してくれます。 例えば [192.168.1.0/24] のネットワークに MZK-MF300N を接続すると、管理画面の IP アドレスは自動的に以下となります。


     • アクセスポイントモード ・・・ [192.168.1.250]


     • コンバータモード ・・・ [192.168.1.249]


     • 最後の [250] [249] は固定です。 IP アドレスの最初の3つの数字にはネットワークアドレスが自動設定されます。




7. USB ポート


   • MZK-MF300N2 としては、このポートは機能しません。 DC5V は出力されており、スマホなどの充電に使えます。


   • ほとんど意味が無いポートですが、実はここに重大な秘密が隠されているのです。 詳しくは後述の [裏ワザ] を参照。


8. ランプ点灯状態の意味



   ランプ	状態	内容
   Power	点灯	電源 ON を示す
   	点滅	初期化実行中
   	消灯	電源 OFF を示す
   WPS	点灯	WPS 接続を試行中
   	消灯	WPS 機能が無効
   Wireless	点滅	データの送受信中
   	消灯	無線 LAN 機能が無効




---

使ってみました

1. 外観


   • タバコの半分以下くらいの超コンパクトボディです。 モバイル用途としてありがたいです。


   • アンテナは2×2 (送信2×受信2) で内蔵しています。 このためスッキリした外観です。


   • ランプ表示なども判りやすいです。


2. マルチ SSID 機能と VLAN 機能


   • マルチ SSID 機能とは SSID を複数持てる機能です。


     • [無線 AP] [仮想 AP1] [仮想 AP2] [仮想 AP3] [仮想 AP4] の最大5つの SSID を持てます。


     • デフォールトで動作する [SSID1] が [無線 AP] に、[SSID2] が [仮想 AP1] に対応します。


     • デフォールトでは [仮想 AP2～4] は無効になっています。


     • SSID ごとに無線セキュリティ設定ができます。


   • VLAN 機能 があり、グルーピングすることでネットワーク分離できます。


     • WEP 暗号化しかできないようなゲーム機の SSID は LAN 上の他のパソコンにアクセスできないようネットワーク分離したほうが、セキュリティが確保できます。


3. WDS 機能


   • WDS 機能があり、Wi-Fi 中継器としても使えます。


4. 使ってみて


   • 購入時のファームウェアは v1.03 だったので、最新の v1.14 にアップデートしました。


   • アンテナ内蔵にも関わらず送信強度や受信感度も良く、安定性は良好です。


   • 超コンパクトですから、ホテルでの利用にピッタリです。 USB 電源やパソコン USB ポートから電源を取ることが可能です。


   • ホテルなどで有線 LAN をちょこっと短時間だけ無線化する装置としては満点の評価ができます。


     • モード切換スイッチは [Auto] とし、工場出荷のデフォールト設定のまま使うのがよいです。


     • 設定が変わってしまったら [Reset] ボタンで初期化して使います。


     • デフォールトのままでは SSID2 がオープン状態でセキュリティが確保されていないので、必要あれば SSID2 (仮想 AP1) を無効にするくらいです。


   • マニュアルがしっかりとしており、使えるモードが多いなど、優れものです！



---

裏ワザ

1. Planex シンプルシリーズ5種類 を見ると同じ形のシリーズ製品があります。


   • MZK-MF300N2 (4,500円) も入れると全部で6種類あることになります。


   • 値段は微妙に違います。 高機能だから高いという訳ではなさそうです。



   型式	機能	税抜定価	USB ポート 有効	備考
   MZK-SA300N2	Wi-Fi シンプルアクセスポイント	4,000円	×	MZK-MF300N2 にもこの機能あり
   MZK-SC300N2	Wi-Fi シンプルコンバータ
   MZK-EX300N2	Wi-Fi シンプルエクステンダ (中継機)	5,000円
   MZK-SN300N2	Wi-Fi シンプルメディアサーバ	6,000円	○	DLNA, NAS 対応
   MZK-SP300N2	Wi-Fi シンプルプリントサーバ			USB プリンタに対応



2. どうやらファームウェアを入れ換えることにより、5種類＋MZK-MF300N2 のどれにでもなれるみたい。


   • MZK-SN300N2 を MZK-SC300N2 として使ってたんだけど、使わなくなったから今度は MZK-MF300N2 にしてみた


   • MZK-MF300N には [MZK-SA300N2] [MZK-SC300N2] [MZK-EX300N2] の機能が包含されているのでスワップする意味がないです。 情弱向け製品でしょう。


   • MZK-MF300N2 には USB ポートがあるのに使えないのが不思議でしたが ・・・


     • [MZK-SN300N2] [MZK-SP300N2] にスワップすることで USB ポート活きることが判り、納得できました。


     • おそらく [MZK-SN300N2] のメディアサーバにスワップしてもアクセス速度は大したことないと思います。


     • [MZK-SP300N2] のプリンサーバへのスワップは、そこそこ使えると思います。



---

ドキュメント＆レビュー記事

1. ドキュメント


   • MZK-MF300N2 マニュアル


2. プレスリリース＆ニュース


   • MZK-MF300N2 のプレスリリース


3. レビュー記事


   • planex/MZK-MF300N2 - wiki@nothing ・・・ 内蔵基板の写真あり


   • 設定ミスだった ～MZK-300N2は完動品


   • デフォルト設定のままなら動くのだが・・ ～設定ミス？壊れてる？ MZK-300N2 ・・・ 内蔵基板の写真あり



---

備忘録

1. 工場出荷初期状態


   • xxx の部分はネットワークに合わせ、自動設定されます。


   • ****** の部分は BSSID の MAC address の下6桁です。


   • ###### の部分は SSID1 の ******+1 です。



     	ルータモード	アクセスポイントモード	コンバータモード
     システムユーザ名	admin
     システムパスワード	password
     IP アドレス	192.168.111.1	xxx.xxx.xxx.250	xxx.xxx.xxx.249
     サブネットマスク	255.255.255.0
     SSID1	底面にあるラベルに記載 (ap-pc-******)
     SSID1 暗号化方式	WPA2 (AES)
     SSID1 暗号化キー	12345678
     SSID2	底面にあるラベルに記載 (ap-game-######)
     SSID2 暗号化方式	なし



2. 工場出荷初期状態に戻す方法


   1. 電源が入って動作状態であることを確認します。
   2. 本体底面にある [Reset] ボタンを5秒以上長押しして [Power] ランプが点滅したら、[Reset] ボタンから手を離します。
   3. しばらくそのまま待ち、再起動したら初期化完了です。

---
