PC-EPhoneⅡのケーブル配線図

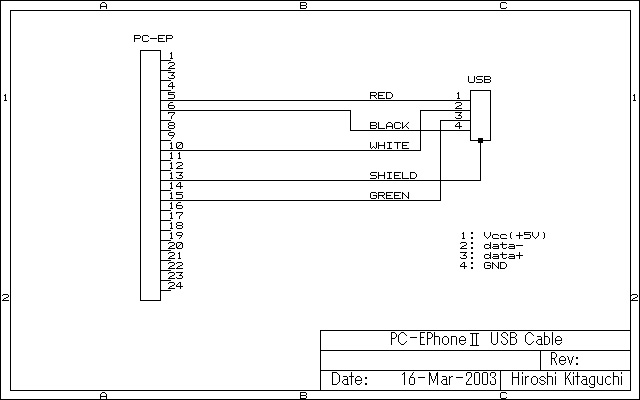

USBケーブル

---

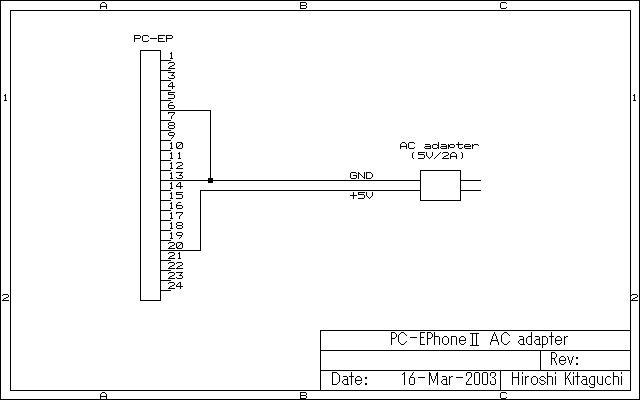

ACアダプタ

---

コネクタのピン配列

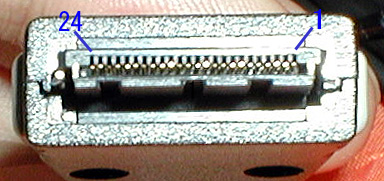

PC-EPhoneⅡへ挿入するコネクタ

• 5: USB Vcc(+5V)
• 6: SG
• 10: USB data-
• 13: FG
• 15: USB data+
• 20: Vcc(+5V)

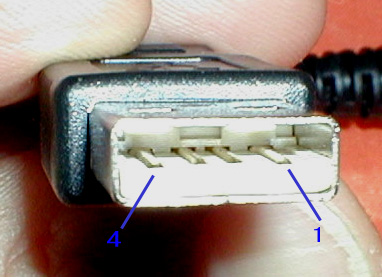

USBへ挿入するコネクタ

• 1: Vcc(+5V)
• 2: data-
• 3: data+
• 4: GND

---
