TECSUN PL-300WT

TECSUN PL-300WT をゲット！

DSP ラジオ というのが最大の特長です。 中国製の TECSUN PL-300WT です。 2010年7月4日、中国・重慶の商社電器にて238元でした。 （日本円で換算すると3,300円くらいです。）

DSP ラジオというのは、電波の選局・検波・ステレオ復調の全てを DSP プロセッサを使ってデジタル処理してしまうという、今までと全く違う回路方式のラジオです。 ソフトウェアラジオと言うこともあります。

参考です。 「オールバンド・デジタル・ステレオ・ラジオ」の中国語は「全波段数字解調立体声收音机」です。 PL-300WT はこの分類です。

---

PL-300WT のブロック図

1. 右図は PL-300WT のブロック図です。 網掛けの部分は SILICON LABS Si4734 で、これが DSP ラジオの主要部分で、ほとんどの機能を構成します。 小指の爪くらいのごく小さいチップです。（3.31×3.31mm）


2. Si4734 で電波の選局・増幅・検波・ステレオ復調の全てを DSP デジタル処理します。 従って、受けた電波を一旦 ADC でデジタルデータに変換し、これを DSP 処理してから DAC でアナログに戻します。


3. Si4734 で電波の選局・検波・ステレオ復調の全てをデジタル処理します。


4. 同調コイルとしては MW/LW のバーアンテナがあるだけで、これ以外にはありません。 従って経年変化による性能劣化は考えられないです。 画期的 です。


5. 現在のところ、日本には DSP ラジオはありません。 中国のほうがラジオに関しては日本より技術的に進んでいます。 DSP ラジオを使いたければ中国製の全世界対応版を買うしかないです。 日本では既にラジオ受信を楽しむというのは廃れており、メーカが製造しないだけだと思いますが ・・・



---

PL-300WT の内部を透視

1. 右の写真は、PL-300WT の裏カバーを外した状態です


   • 「MUC & オーディオ基板」が見えます。


   • 一番上に見えるのが MW/LW 用バーアンテナです。 これが PL-300WT で使っている唯一のコイルです。


2. 右の写真は、上記の反対側にある「LCD & ラジオ基板」です


   • SILICON LABS Si4734 はこの基板に搭載されています。


   • この基板の左下にある金色の丸い部品は、メモリバックアップ用の空気二層キャパシタ 0.22F です。


   • 「MUC & オーディオ基板」と「LCD & ラジオ基板」は 12pin コネクタにて電気的に接続されます。

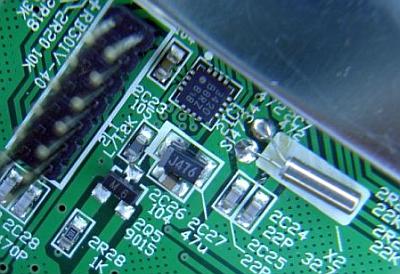

3. 右の写真は上記の基板の一部を拡大したものです


   • 12pin コネクタのすぐ右の四角い LSI が SILICON LABS Si4734 です。


   • 調整ポイントが無いので、製造＆組立（調整）コストは安いと思われます。 組み立てて動作するかどうかだけのチェックで済みます。



---

使ってみました

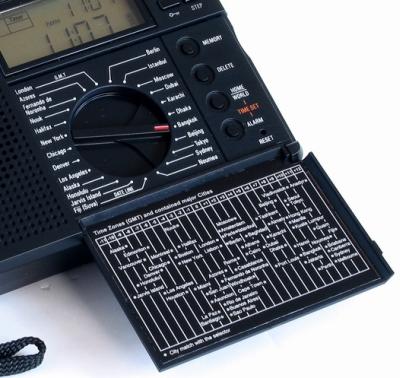

1. 前面カバーを開けると、なんとなく回転ダイヤル式のデジタルテスターに似ています


   • 製造品質や感触も日本製と変わらず、満足できます。


   • PL-300WT の寸法は PL-310 と同じで、タバコを横に並べて2個半とほぼ同じ大きさです。 付属のソフトケースも全く同じです。


   • ワールドクロックは、ホームシティで基準時間を設定すると、ロータリスイッチを回すことで全世界の時刻が表示できるというものです。 リアパネルカバーは薄いので気を付けて扱わないとカバーを壊しそうです。


   • 厚めのソフトケースが付属しているので、出張や旅行に気軽に持って行けます。


   • スピーカが1個しかなく、本体でだけで受信すると基本的にモノラルです。 FM 受信の時に [ステレオヘッドホン端子] を使うとステレオ受信できます。

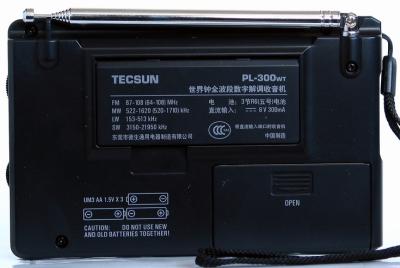

2. 右の写真は背面です


   • 背面にスタンドが収納されており、このスタンドを使うと、少し水平斜めに設置でき、操作しやすくなります。


   • ロッドアンテナは360度回転させることができます。 FM/SW バンドに有効です。


   • MW/LW は内臓されたバーアンテナで受信します。


3. DSP 同調です。 アナログチューニングより楽で、周波数ズレもありません。


   • FM 受信周波数範囲は、電源 OFF の時に [FM SET] ボタンを押すことで、以下のように切り換えできます。



     FM 受信周波数範囲	対応国
     87～108MHz	中国
     64～108MHz	ロシア
     76～108MHz	日本
     87.5～108MHz	アメリカ、ヨーロッパ



   • AM 受信の周波数ステップは、電源 OFF の時に [9/10kHz] ボタンを押すことで、9/10kHz のいずれかに切り換えできます。


   • 同調方式は [マニュアル] [プリセット] [オートスキャン] です。


     • [VF/VM] ボタンを短押して周波数表示がフリッカするとマニュアル同調モードになります。


     • [VF/VM] ボタンを短押して LCD 部にプリセット番号を表示させるとプリセット同調モードになります。


     • [↓] または [↑] を長押しするとオートスキャン同調モードになります。 オートスキャンを停止するには [↓] または [↑] を短押しします。


   • プリセットメモリは500局分あるので十分です


     • FM 100局＋MW 100局＋LW 100局＋SW 200局＝合計500局分です。


     • [ATS] という機能があり、自動で受信可能周波数をスキャンしてプリセットしてくれます。 もちろん、マニュアルでプリセットすることも可能です。


   • マニュアル同調時の周波数ステップについて


     • [STEP] ボタンを長押しすると、周波数表示の右側にある [⇒] マークの個数を1個または2個に切り替えできます。


     • 上記の [⇒] マークの個数と、同調ノブを [ゆっくり回す]／[素早く回す] で、チューニングステップが以下のように変わります。


     • ダイレクトに周波数入力する方法がないことに対する解決機能ですが、複雑過ぎます。



     バンド	[⇒] [ゆっくり回す]	[⇒] [素早く回す]	[⇒⇒] [ゆっくり回す]	[⇒⇒] [素早く回す]
     FM	0.01MHz	0.1MHz	0.1MHz	1MHz
     MW	1kHz	9/10kHz	9/10kHz	100kHz
     LW	1kHz	9kHz	9kHz	100kHz
     SW	1kHz	5kHz	5kHz	100kHz



4. その他


   • シグナルレベルと S/N は常時デジタル表示 できます。 シグナルレベルは2桁の dBu 表示で、S/N は2桁の dB 表示です。


   • 右サイドにある音量ボリュームはアナログボリュームではなく、デジタルボリュームです。 音量は LCD に数字で表示されます。


   • 「時計」「アラーム」「デジタル温度計」が付いています。


   • 暗い所での利用ができるようイルミネーション機能があります。 LCD 表示が橙色に照明されます。


   • DC 端子に適合するジャックは統一プラグと同じなのですが、センターマイナスと極性が違うのです。


     • 中国製ラジオは全てこのようになっており、困ります。（なぜか？ DEGEN DE1103 だけはセンタープラスです。）


     • 私は以前製作した 自作の AC アダプタ で問題なく使えています。 ご参考です。


5. 感度＆音質


   • とくに FM 受信の感度が良いです。 DSP ラジオらしく、FM 受信での S/N がとても良いです。 ラジオとしてはかなり満足できます。 これが3千円位なので、すごくお買い得と思います。


   • 音質はクリアという表現がピッタリです。 PL-310 より低音感が出ていて聴き易いかもしれません。 それほど差はないです。


   • 音が非常にクリアなので満足感が高い！ です。



---

仕様

項目	スペック
受信周波数	①FM 87～108 / 64～108 / 87.5～108 / 76～108 MHz ②MW 522～1620kHz (9kHz step) / 520～1710kHz (10kHz step) ③LW 153～512kHz ④SW 3150～21950kHz
感度	①FM (S/N=30dB) 3uV ②MW (S/N=26dB) 1mV/m ③LW (S/N=26dB) 10mV/m ④SW (S/N=26dB) 18uV/m
プリセットメモリ数	500
出力	350mW
電源	①単4乾電池×3本 ②DC6V/300mA (Center +)
スピーカ	16Ω, 0.5W
イヤホン	32Ω
外形寸法	135(W)×86(H)×26(D) mm
質量	204g (乾電池含まず)
付属品	①ステレオイヤホン ②ソフトケース ③取扱説明書 ④保証書 ⑤アンケート調査票
発売日	2009年5月28日

---
