ASUS RT-AC87U

ASUS RT-AC87U をゲット！

1. 2015年7月10日、戸塚の Y さんより ASUS RT-AC87U を研究用に寄贈いただきました。


   • Y さん宅ではインターネット回線を NURO 光 に切り換えたとのこと。


   • NURO から支給されるルータが無線付きとなって不要になったらしい。


2. RT-AC87U は2014年9月27日に ハイエンド Wi-Fi ルータ として登場しました。


   • この記事を書いている時点 (2015年7月) では現役モデルです。


   • 5GHz/2.4GHz のデュアルバンドで IEEE802.11a/b/g/n/ac 対応です。


   • 11ac wave 2 です。 11ac wave 1/2 については 802.11acの規格/特徴について を参照ください。


   • 5GHz はアンテナ4本 (4×4) の4ストリームで、 11ac 1734Mbps です。


   • 2.4GHz はアンテナ3本 (3×3) の3ストリームで、 11n 標準 450Mbps か TurboQAM (256QAM) 600Mbps です。


   • 有線ポートは当然ながら ギガビットイーサ です。


   • ネットワークプロセッサは 1GHz Dual Core CPU です。


   • 定価はオープンですが、発売当初の実売価格は 税抜25,000円 前後でした。



---

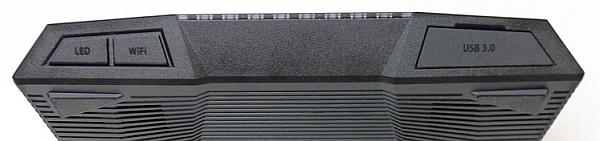

端子やスイッチなど

1. フロント側


   • LED 表示


     • 上部に並んでおり、左から順に [電源] [5GHz] [2.4GHz] [LAN1] [LAN2] [LAN3] [LAN4] [WAN] [WPS] です。


   • [LED] ボタン


     • [LED 表示する] [全消灯する] をトグルします。


     • LED 表示はかなり賑やかで夜間の就寝時に気になるかたも居ると思います。 こう感じたら全消灯すればよいです。 消費電力も少しは減るはずです。


   • [WiFi] ボタン


     • 無線通信の [ON] [OFF] をトグルします。


     • Wi-Fi ルータのリプレース設定を行う場合など、一時的に無線通信を OFF にしたいことがあります。 これが実現できます。


   • USB3.0 ポート


     • 通常はラバーで覆われており、これを開けると USB3.0 端子があります。

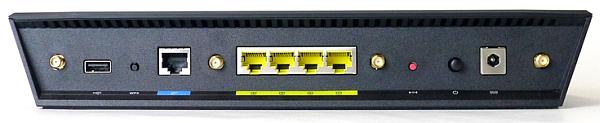

2. リア側


   • アンテナ端子


     • 等間隔に並んでいる4個の金メッキされた丸いコネクタです。 ここに外部アンテナを接続します。


     • 純正アンテナはかなり大きく、ハイゲインアンテナと思います。


   • USB2.0 ポート


     • USB2.0 端子でバスパワー (最大500mA) も取り出せます。


   • [WPS] ボタン


     • Wi-Fi 端末と WPS 接続させたい時に使います。


   • 有線ポート


     • WAN 1ポート、LAN 4ポートあります。 全てギガビットイーサです。


   • [リセット] ボタン


     • 工場出荷初期設定に戻したい時に使います。


   • [電源] スイッチ


     • 電源を [ON] [OFF] します。


   • DC 電源入力端子


     • 適合 DC プラグは 外径 5.5mm/内径 2.1mm です。


     • AC アダプタの型式は [ADP-45BW] で、出力 19V 2.37A です。 おそらく、ASUS のノートパソコンと同規格の AC アダプタと思います。



---

使ってみました

1. 外観


   • 巨艦です。 アンテナも長く巨砲のようです。 重いです。 290(W)×168(D)×48(H), 747g です。 設置場所に困るかたも居るかもしれません。


   • 梨地ブラックなので、キズや汚れが目立たず指紋も付かないのがイイです。


   • LED ランプは妖しいブルー表示です。 チカチカ賑やかに点滅します。


   • Wi-Fi ルータには珍しい [電源] スイッチがあります。


2. 無線ルータ (RT) / アクセスポイント (AP) / Media Bridge の3つの無線モード


   • ASUSWRT Web GUI (管理画面) から [管理者]-[動作モード] とクリックすると無線モードの設定画面が出ます。


   • AP モードにすると WAN ポートも LAN ポートとして使えます。


   • Media Bridge とは一般的に「無線イーサネットコンバータ」と呼ばれる機能です。


     • このモードを使用するには RT-AC87U を2台使います。 どうも、この Media Bridge の相手は RT-AC87U でないと動作しないように思われる。


     • 一方を RT/AP モードで使い、もう一方を Media Bridge モードで使います。


3. AiProtection 機能


   • Trend Micro Smart Home Network との連携で動作するセキュリティ・ブロックです。


     1. パケットの送信先 (URL) を読み込むと RT-AC87U が同時にチェック


     2. RT-AC87U が Trend Micro Smart Protection Network に問い合わせ


     3. 問題あれば、RT-AC87U が通信を遮断


   • ネットワークに関しては、パソコンにインストールして行うセキュリティ・ブロックよりもスマートと言えます。 当然ながら、ルータモードでないとこの機能は働きません。


4. USB ポート


   • USB3.0 ポートと USB2.0 ポートが1個ずつあります。 ここには USB ドライブ2台、または USB プリンタ1台と USB ドライブ1台を接続可能です。


   • 最大 4TB の USB ハードディスクをつないで NAS として使うことができます。 DLNA にも対応しています。


   • 対応フォーマットは FAT16/FAT32/EXT2/EXT3/NTFS/HFS+ と多彩です。 NAS は samba サーバで動作するので、UNIX 系フォーマットのほうが有利と思います。


   • アクセス速度は 500Mbps 以上出るので、専用 NAS と遜色ない使いかたができます。


5. ゲストネットワーク機能


   • SSID を複数持てる機能です。 2.4GHz/5GHz の周波数ごとに3個のゲスト用 SSID を追加でき、SSID ごとに無線セキュリティ設定ができます。


6. QoS 機能


   • ネットワークアプリケーションに対して帯域幅や優先度を割り当てる機能です。 IP アドレスとポート番号を指定してネットワーク資源を割り当てます。


7. Download Master 機能


   • RT-AC87U だけでファイルのダウンロードができる機能です。 ダウンロードされたファイルは USB ストレージに蓄積されます。


8. Firmware Restoration ユーティリティ


   • ファームウェアの更新に失敗した際の復旧ができる ありがたいユーティリティです。 Windows で動作します。


   • RT-AC87U をレスキューモードにしてからこのユーティリティを使います。 指定したファームウェアファイルからファームウェアを復旧することができます。


   • RT-AC87U をレスキューモードにするには、[リセット] ボタンを押しながら電源 ON します。 おそらく、TFTP モードになるのだと思います。


9. 使ってみて


   • 取扱説明書が添付されていますが、内容が薄く詳細設定には使えません。 使いこなすには ASUS のドキュメントサイト から詳細マニュアルを入手します。 ファームウェアの進化が激しく、ここで入手できるマニュアルも実際と合わない部分が多々あります。


   • 入手時のファームウェアのバージョンは 3.0.0.4.378_5134 でしたが、最新の 3.0.0.4.378_9313 にアップデートしました。


     • ファームウェアは 43MB もあるのでアップデートに時間がかかります。


     • このアップデートで [ログイン画面] などが大きく変わりました。 かなり格好イイ画面になりました。


     • これまで表示できなかった [USB アプリケーション画面] が正常に表示できるようになりました。


     • [ネットワークマップ] にクライアント機器の IP アドレス、MAC アドレスが参照できる [View List] が追加されました。 全てではないですが、ベンダーのアイコン (Apple とか NEC とか) も表示されます。 MAC アドレスのベンダーコードを調べてアイコン表示するのだと思います。


   • 電源 ON から立ち上げ完了まで3分もかかります。 ちゃんと立ち上がるかどうか不安になるほどです。 イライラするだけで性能には問題ありませんが ・・・


   • 4本のアンテナを全て垂直に設定するのは誤りで、別々の角度に設定するのが正しいです。


     • アンテナは左右180度傾けられますが、前後方向には後ろに90度しか傾けられません。 従って、ますます後ろ側に設置スペースが必要となります。


     • 私は大きな設置エリアを確保できるよう、身長より高い冷蔵庫の天板に設置しました。 鉄板の上に設置することになるので、この鉄板の影響を受けないよう高さ 50mm くらいの台を置いて、その上に RT-AC87U を設置しています。


   • 送信強度や受信感度が良く安定性は良好です。


     • 11ac 対応の Android スマホに 11ac で接続したところ、そのスマホの最高速度 433Mbps (内蔵アンテナ1本) でアッサリつながりました。 素晴らしい！



---

ドキュメント＆レビュー記事

1. ドキュメント


   • RT-AC87U マニュアル＆ドキュメント


   • RT-AC87U ドライバー＆ツール


2. プレスリリース＆ニュース


   • RT-AC87U ニュースリリース


   • ASUS、11n 転送速度を高める“TurboQAM”にも対応した 11ac 無線 LAN ルータ


   • 最大転送1,734MbpsのIEEE 802.11ac 対応ハイスピード無線 LAN ルータ、ASUS RT-AC87U 2014年9月27日発売


3. レビュー記事


   • ASUS RT-AC87U ～ 11ac で最大1,734Mbps、クラウドストレージ連携可能な無線 LAN ルータ


   • wave 2 対応の4ストリーム MIMO で実効 900Mbps を実現、セキュリティ機能も搭載した無線LANルーター ASUS RT-AC87U


   • RT-AC87U - 最大 1734Mbps＋600Mbps、“爆速”をデザインした 11ac ルータ


   • 高速無線 LAN ルータ ASUS RT-AC87U のセキュリティ機能を試す - Trend Micro Smart Home Network を搭載


   • IoE 時代の家庭内セキュリティ対策はこれでバッチリ！ 高度なセキュリティ機能を持つ ASUS RT-AC87U


   • ASUS の快速無線 LAN ルータ RT-AC87U の実力を検証！ (価格.com)


   • ASUS RT-AC87U 製品レビュー (coneco.net)


   • ASUS RT-AC87U 無線ルータを選択する10の理由



---

ハードウェア ・・・ 電網検索から得た情報です

1. ケースを開けると大きなヒートシンクが3個見えます。



2. ヒートシンクを外すと Wi-Fi チップセットが見えます。 なお、上の写真とは上下反対です。



3. 全体の機能構成図です。



4. 主な使用 IC は以下の通りです。



   メーカ	IC	機能	備考
   Broadcom	BCM4709	Communications Processor with Network Acceleration Hardware Advanced ARM Cortex-A9 Dual-Core Advanced Gigabit Ethernet	CPU speed 1GHz
   	BCM4360	5G WiFi 3-Stream 802.11ac Gigabit Transceiver	2.4GHz に使用
   Quantenna	QSR1000	802.11ac wave 2 solution, 4x4 MIMO with four streams	5GHz に使用 Dual core CPU
   その他	-	256MB DDR3 Memory	IC 型式不明
   	-	128MB Flash Memory	IC 型式不明




---

備忘録

1. 工場出荷初期状態


   • 工場出荷初期状態はルータモード (RT) です。 DHCP サーバも ON になっているので、パソコンを RT-AC87U の LAN ポートに接続して設定するのが楽です。



     	RT
     システムユーザ名	admin
     システムパスワード	admin
     IP アドレス	192.168.1.1
     サブネットマスク	255.255.255.0



2. 工場出荷初期状態に戻す方法


   1. 電源が入って動作状態であることを確認します。
   2. 背面にある赤い [リセット] ボタンを5秒以上押し続けてから手を放します。
   3. 3分ほどで再起動完了です。

---
