YAMAHA RTA54i をゲット！

2004年11月19日、 YAMAHA RT54i という ISDN/BBルータの中古を HARD-OFF 越谷花田店で税込3,150円で買いました。その後、2004年12月2日にもう1台ヤフオクで税込220円で入手しました。

その昔は3万円を超えていたルーターですが、基本はISDNルーターと言うこともあり、今や10分の1以下の下落です。でも、ヤマハのルーターは昔から作りが良くてちゃんとした機能を豊富に持っているのです。ルーターらしいルーターです。

RTA54i のスループットが低いのを承知すれば、ルーターとしては抜群の高性能です。例えば IPフィルタ・フォワードの設定では WAN側、LAN側個別に設定でき、スタティックとダイナミックに分けて設定可能です。あまりにも高機能すぎて使いこなしが大変です。マニアやプロ向けになっています。 Telnetでの設定では、ほとんど設定できない項目は見当たらないほどです。ヤマハのルーターは中古市場でも値段が高目なのは納得できます。 RTA54i ではこのような高性能のフィルタリングをかけても、スループットは7Mbps近くあるので、ADSL の人にもお奨めできます。

いくら安いと言ってもスループットがせいぜい7Mbpsで、しかも ISDN が基本のルーターなんか買ってどうするの？
ISDN回線がないじゃないか？・・・と皆さん不思議になったと思います。
SIPphone の電話アダプタとして使えるのでは！！！・・・と思ったからです。
RTA54i の発売開始は2001年5月29日です。そして、2001年末に新ファームウェアを公開し、今でもトレンディーな SIP電話機能を持たせたのです。この当時にあっては画期的なことです。 IP電話の先駆けとなった Yahoo!BBフォンより前なんです！
考えてみたら、ISDNはデジタルデータとアナログ音声データ変換をやっているのです。そして RJ11 のモジュラーコネクタも2個以上持っています。 ISDNルーターと言うのはハード的には SIP電話が要求する機能を全て内蔵しているのです。よってファームウェアの入れ替えだけで SIP機能をサポートできるのです。ヤマハはこれをやってくれたのです。
使用ポートは 5060, 5004～5060 と SIPphone の SIP電話として相性ピッタリです。
SIP電話アダプタに変身したら、超ラッキーということになります。リスクはありますが、ぜひ実験してみたい！と思いました。

RTA54i に SIPphoneサーバー情報を設定

まず、購入時はファームウェアのバージョンが Rev.4.03.12 だったので、これを Rev.4.05.15 にアップグレードしました。アップグレードすることで、SIP電話機能がアドオンされます。

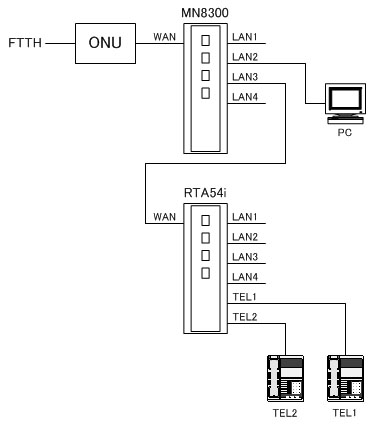

BBルーター MN8300 の下に、この RTA54i を接続します。ルーター・ルーター構成になる訳です。
以下の 4～10項までの設定では PC を RTA54i の LAN ポートに接続して行います。 RTA54i の LAN 側のデフォールトIPアドレスは 192.168.0.1 です。

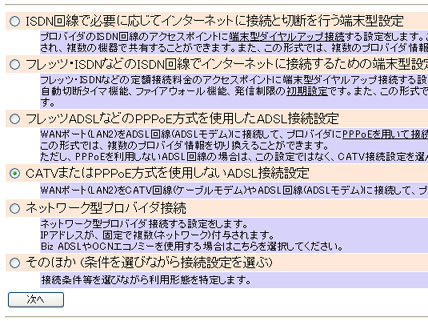

「接続設定⇒新規登録」で「CATVまたはPPPoE方式を使用しないADSL接続設定」を選択します。

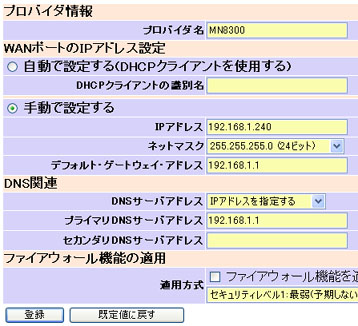

「接続設定⇒イーサネットによる端末型プロバイダ接続⇒基本設定」で WAN IPアドレスを 192.168.1.240 に固定します。（私の場合の設定で、必須ではありません。）
「デフォルト・ゲートウェイ・アドレス」「DNSサーバアドレス」は RTA54i からインターネットアクセス可能なように設定します。 IP電話ですから、インターネットアクセスできないと電話機能は使えません。右図は私の設定例です。 192.168.1.1 は MN8300 の LAN 側 IPアドレスです。
「ファイアウォール機能の適用」で「セキュリティレベル1:最弱(予期しない発呼)」を適用します。 よく調べていませんが、こう設定しないと「IP電話サーバ」が「接続」になりません。 RTA54i は MN8300 の LAN 内に設置しているので、セキュリティ確保は必要ありませんので、このようにしても問題はありません。

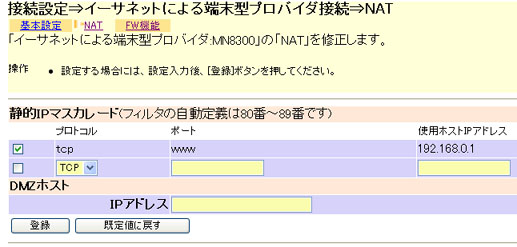

「接続設定⇒イーサネットによる端末型プロバイダ接続⇒NAT」で静的IPマスカレードを設定します。ポート番号80を設定画面用 HTTPサーバー 192.168.0.1 に通過させる定義を追加します。これは、RTA54i の WAN 側から設定画面を表示させるために必要な定義です。
「システム管理⇒ルータ設定」で「HTTPサーバの利用ホスト制限」「TELNETサーバの利用ホスト制限」のいずれにも「同一ネットワーク内であれば許可する」を選択します。
ついでに、同じ画面にある「日付と時刻の設定」で NTP サーバーを設定しておきます。これをやっておくと、RTA54i の時刻をインターネットから自動設定することができます。私の例そのままに設定すればよいです。
PC を元のように接続し直します。これからは、RTA54i の設定画面は http://192.168.1.240/ で表示させることができます。 LANケーブルをいちいちつなぎ変える必要がなくなるので、便利です。
「電話設定⇒インターネット電話設定⇒IP電話サーバ」の設定を以下のようにします。この「IP電話サーバ」の設定はいくつでも出来るようです。 ISDN が2チャンネルしかないのに対し、SIPサーバーはいくつ登録しても良いようです。当然ですが、SIP電話番号もこの数だけ持てます。この点はおそらく、SIPphone社が発売している SIP電話アダプタより、RTA54i のほうが使い勝手が良いです。
「電話設定⇒インターネット電話設定」で「インターネット電話機能」を「使用する」を選択します。
RTA54i には複数の IP電話サーバー（SIP電話番号）を登録できるのですが、RTA54i 側から電話する時に、この IP電話サーバーを明示的に選択することができます。
- ダイヤリング設定において「直接」「2#～9#を付けて」を設定できます。
- 私の場合、IP電話サーバ1を「直接」を、IP電話サーバ2を「2#を付けて」を、IP電話サーバ3を「3#を付けて」を割り当てています。
- こうすると、プリフィックスなしで通常に電話すると IP電話サーバ1から、「2#」を付けて電話すると IP電話サーバ2から、「3#」を付けて電話する IP電話サーバ3から発信します。かなり使える仕様です。
以上で見事！ SIPphoneサーバーに接続することができました。

RTA54i を SIPphone で使う

SIP電話発信は問題なくできました。アメリカに電話してみましたが、問題なくつながり、会話できました。アメリカ側では SIP電話機の AT-323 より音が良いと言っていました。
アメリカ側から SIP電話発信してもらい、RTA54i で受信しました。ルーター・ルーター構成なので、これは無理と思っていましたが、予想を裏切り RTA54i で着信してしまいました。なぜなんだろう？？？
BIGLOBEフォンで使っている NTT VoIPアダプタと同じネットワークを使っているのに、VoIPアダプタには影響を与えていません。おそらく自動的に SIPポートと RTPポートを切り換えていると思います。
我が家では同一グローバルIPアドレスのネットワークに5本のSIP電話があります。 1本はISPと契約している BIGLOBEフォン、あとの4本は SIPphone に接続しています。ちなみに、SIPphone に接続している3本は RTA54i に登録してあります。これらが全く干渉なしに独立して使えています。素晴らしいことです！
RTA54i は元々ISDNルーターなので、アナログポートが2個あります。よって、SIPphene でも同時に2回線使えるはずです。
　！実験してみました！
RTA54i につないだ2台の電話機が全く問題なく同時使用できました。また、SIPポート番号に5060を使用する BIGLOBEフォンも同時に使ってみましたが、全く問題なしです。どういった仕組みかよく判りませんが、RTA54i では自動的に空ポートを見つけて SIPネゴシエーションを確立するようです。
この RTA54i を使うと複数の SIPサーバーとコネクションすることができます。実に素晴らしい！！！
この事実を大々的に公開するとヤマハルーターの中古市場価格が高騰するかもしれないので、このページで密かに公開するだけとしよう。

RTA54i の SIP syslog

RTA54i では syslog が取れます。Information / Debug / Notice のどれかまたは複数選ぶことができます。コンシューマー製品でこれほど高性能の syslog は滅多にないと思います。この syslog に SIP のトレースもちゃんと載ります。トラブルの原因調査に心強い機能です。

syslog は面白いです。以下のような感じで出力されます。この例は RTA54i に接続している電話機間で通話した時のものです。

2004/11/21 11:19:03: [SIP] SIP Call to [sip:17476675790@proxy01.sipphone.com] from [sip:rta54i].
2004/11/21 11:19:03: [SIP] SIP Call from [sip:17476673031@proxy01.sipphone.com] to [sip:17476675790@proxy01.sipphone.com].
2004/11/21 11:19:06: [SIP] SIP Call to [sip:17476675790@proxy01.sipphone.com] from [sip:rta54i] connected.
2004/11/21 11:19:06: [SIP] SIP Call from [sip:17476673031@proxy01.sipphone.com] to [sip:17476675790@proxy01.sipphone.com] connected.
2004/11/21 11:19:21: [SIP] RTP Result Report:
  This  side: Sent 721 Packets, Received 722 Packets, Lost 0 Packets, Jitter 8 ms
  Other side: Lost 0 Packets, Jitter 5 ms
2004/11/21 11:19:21: [SIP] SIP Call from [sip:17476673031@proxy01.sipphone.com] to [sip:17476675790@proxy01.sipphone.com] disconnected Normally (0).
2004/11/21 11:19:21: [SIP] RTP Result Report:
  This  side: Sent 733 Packets, Received 728 Packets, Lost 0 Packets, Jitter 8 ms
  Other side: Lost 0 Packets, Jitter 8 ms
2004/11/21 11:19:21: [SIP] SIP Call to [sip:17476675790@proxy01.sipphone.com] from [sip:rta54i] disconnected Normally (0).

SIPphoneサーバーでの管理について

現在、4つの SIPphone電話番号を持っており、それぞれオンラインにしてあります。
```
a) AT-323・・・SIPポートを5064に設定
b) RTA54i SIP1・・・SIPポートはデフォールトのまま
c) RTA54i SIP2・・・SIPポートはデフォールトのまま
d) RTA54i SIP3・・・SIPポートはデフォールトのまま
```
b, c, d は RTA54i のルーター収納です。 RTA54i は例えば「1747667XXXX@sipphone.com:5060」のように明示的に SIPポートを指定できますが、とりあえずデフォールトのままで使っています。
SIPphone のページからログインすると My SIPphone という自分のアカウントページが開きます。そして「Advanced Features」ページを見ると、現在つながっている SIP電話のグローバルIPアドレスおよびポート番号が確認できます。上の4番号の情報を見てみました。
```
a) 221.170.52.123:5064
b) 221.170.52.123:60001
c) 221.170.52.123:60001
d) 221.170.52.123:60001
```
a は予想通りですが、b, c, d は予想外れでした。結局、SIPポート番号っていうのは何でも動いてしまうんですね。
続いて、MN8300 の NATテーブルを眺めました。
```
プライベートアドレス／ポート	プロトコル	グローバルアドレス／ポート		接続先		宛先アドレス／ポート	有効期限
192.168.1.4/60001			UDP		221.170.52.123/60001		接続先1(BIGLOBE)	198.65.166.131/5060	57
192.168.1.6/5064			UDP		221.170.52.123/5064		接続先1(BIGLOBE)	198.65.166.131/5060	36
```
- ポート番号60001とあるのは RTA54i で、ポート番号5064とあるのは SIP電話機 AT-323 です。
- これを見ると、ポート番号60001や5064はLAN内及び、グローバルIPアドレスでのポート番号で、最終的に SIPサーバー proxy01.sipphone.com（198.65.166.131）にはポート番号5060として届くようです。
これで同一LAN内の SIP電話をどのように判別しているかが判りました。 SIPphoneサーバーは「グローバルIPアドレス＋ポート番号」のペアで判別するようです。 SIPphoneサーバーは「電話番号＋グローバルIPアドレス＋SIPポート番号」をセットで管理するようです。

LAN 内に設置した RTA54i になぜ？外部から SIP電話がかかるのか

RTA54i は MN8300 のルーター下にあって、ルーター・ルーター構成です。この構成だと LAN 内部から WAN へのルーティングは問題ないのですが、なぜ？外部から LAN内の RTA54i へコール（ダイヤリング）できるのか？とっても不思議でした。
MN8300 の NATテーブルを覗いてみて判りました。 NATテーブルに RTA54i の NATエントリが確立されていました。
SIPプロトコルでは、端末のほうから一定時間ごとに SIPサーバーに位置情報（グローバルIPアドレス、ポート番号、SIP電話番号）を登録しています。このおかげで、NATエントリが常に最新の状態に更新され、消えることがないのです。
SIPサーバーは位置情報しか知らないのですが MN8300 が NATエントリを記憶しているので、ちゃんと RTA54i に接続してくれるのです。
こう考えると、RTA54i の SIPサポートって、とっても優秀です。やはりお買い得の製品ですね！！！

SONY SPP-C7

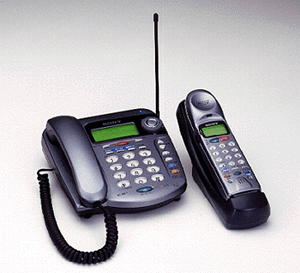

2005年1月4日、 SONY SPP-C7 というワイヤレス子機付き電話機の中古ジャンク品が HARD-OFF 大井町阪急店で税込1,890円だったので買ってみました。相当古い電話機です。既に SONY は電話機の製造をやめており、ある意味、貴重な電話機です。

この電話は YAMAHA RT54i に接続して IP電話端末として使います。私の要件は「電話ダイヤリングしやすい」「ワイヤレスであること」「ワイヤレス方式はFMであること（デジタル遅延は避けたかった）」と合致します。

ジャンクの状態は「親機使えました。子機使えません。」の掲示でしたが、持ち帰って子機に十分な充電をすると、何の問題もなく動作しました。子機の充電池も活きていました。どこも悪いところがなかったです。
電話帳機能は、親機／子機ともに各100件の連絡先が電話番号と名前で登録できます。
ジョグダイヤルでかけたい相手を選び、ワンプッシュすると電話がかかるという2アクションダイヤリングでとっても使い勝手が良いです。
親機の音質は良好。子機も音がすごく良いです。儲けものです。
子機の充電は無接点充電方式です。充電器に置くだけで充電が開始されます。充電器へは子機を表／裏どちらの方向でもセットできます。
充電器から子機を取り上げると「通話」ランプが１秒ほどフリッカして親機とつながります。面白い！
子機もＬＣＤ付きで、ほぼ親機と同等の操作ができます。割と高機能で、子機においても受話器を持たずに会話ができるデジタルスピーカーホンとなっています。デジタル処理によって、かけた相手先との双方向の会話が可能です。
ワイヤレスの電波に秘話は入っていませんでした。簡単に無線傍受できました。

日立 HI-N6

2004年11月20日、RTA54i に接続する素電話（ACアダプタが要らない単純電話）が欲しくて、 HARD-OFF 越谷花田店で調達しました。日立 HI-N6 という機種で、税込1,050円でした。

当然、ジャンクコーナーでの中古です。購入時に RJ11 コネクタに2ピンしか出ていないことを、しっかり確認しました。交換機の必要なビジネスホンだとどうしようもないので。

たぶん、この HI-N6 は事務用途製品と思います。しっかり頑丈にできています。「ダイヤル数字」「ワンタッチ（8個）」「登録」「保留」「オンフック」「再ダイヤル」「フック／転送」ボタンと素電話の割には高機能です。
「ワンタッチ」ボタンに電話番号を記憶させておくことができます。どうやって登録するのか１時間ほど触って判りました。この機種は既にインターネット上に何の情報も残っていないですから、いじくり回して調査するしかありません。これが楽しみでもあります。
```
　＜電話番号登録＞
　「登録」→「電話番号」→「登録」→「ワンタッチ」のどれか

　＜登録されている電話番号を消去する＞
　「登録」→「登録」→「ワンタッチ」のどれか
```
「保留」ボタンにも電話番号を記憶させることができました？？？
上記の登録方法と全く同じです。結局、電話番号は9個登録できます。それにしても本来の「保留」機能にはいったい何を登録するば良いのでしょう？？？
一旦登録した電話番号は電話線を引き抜いても記憶喪失になりません。
　いったいどういう原理なんでしょ？？？　フラッシュメモリ？？？
という訳で、電話機のケースを外して覗いてみました。
- 中にCR2032リチウムイオン電池が入っていました。これでメモリ保持しているようです。
- メイン基板には Kingtel K-908M2 SN-38238 とシルク印刷されていました。この電話機は台湾製でした。
それにしても素電話で電話番号記憶機能があるのはとっても便利です。 ACアダプタは不要だし、長い SIP電話番号は記憶できるし・・・。

Northern Blue NB-CID

2004年11月25日、RTA54i に接続する多機能電話が欲しくて、ヤフオクで調達しました。 Northern Blue NB-CID という機種で、税込3,880円でした。これは新品です。

多機能と言っても、私が使うのは電話帳機能だけですが・・・

【ナンバーディスプレイ対応】
- ナンバーディスプレイ
- キャッチホンディスプレイ
- 着信履歴（20件）
- 着信音鳴り分け
【電話帳】
- 見やすく、探しやすいカタカナ電話帳（50件）
- 液晶ディスプレイ表示（電話番号/名前/日時）
【便利機能】
- ワンタッチダイヤル（3件）
- リダイヤル
- 保留メロディ
- キャッチホン
- オンフックダイヤル
- 音量調節（スピーカー音量/着信音量/受話音量）
【サイズ】
- 約159（幅）X198（奥行）X82（高さ）mm
