KENWOOD Avino SE-7MD

KENWOOD Avino SE-7MD

2005年8月27日、 HARD-OFF 越谷花田店のジャンクコーナーでマイクロコンポの KENWOOD Avino SE-7MD を捕獲しました。税込2,625円でした。

KENWOOD Avino SE-7MD は 1997年9月30日発売開始です。

値札表示には「CD、MD 動作しない。」と書かれていました。
「KENWOOD Avino SE-7MD」は、当時、各装置は単品売りもされていました。この2,625円のセットは以下でした。
- R-SE7 ---- 定価24,000円（税抜）、チューナーアンプ
- DP-SE7 --- 定価20,000円（税抜）、CD プレーヤー
- DM-SE7 --- 定価48,000円（税抜）、MD レコーダー
合計92,000円（税抜）の装置が2,500円（税抜）で買えたことになります。実に定価の2.7％です。ただし、ジャンクですけどね。
私はジャンク品を買う時は動作状態より外観を重視します。外観が綺麗だと丁寧に使っていた証拠なので、修理が軽度で済みます。今回の購入品の外観は新品同様と言ってもよいくらいの完璧な綺麗さでした。趣味の電子機器修理を楽しむために購入しました。

不具合状況チェック

早速、持ち帰り動作状況をチェックしました。この過程は電子機器修理では非常に重要です。修理コストを見積もる訳ですから。

R-SE7 チューナーアンプ
- 何の問題もなく動作しました。
- アンプ部は、AB 級動作 25W+25W、A 級動作 7.5W+7.5W と、なんと純 A 級動作モードを持っているのです。発熱は凄いですが、小音量でまろやかな音質を出してくれました。このアンプは安いアンプの中では結構イイほうだと思います。家庭で1人でオーディオを楽しむ時は、片チャンネル数Ｗもあれば十分です。
- チューナーは PLL シンセサイザー構成です。局メモリは40個あるので困ることはないです。 CR-185 と違って FM/AM 合わせてフラットにメモリできます。プリセット受信で FM/AM を切り替える手間が不要です。 FM はステレオ仕様、AM はモノラル仕様でした。

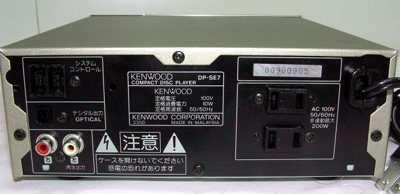

- リア側です。マイクロサイズに関わらず、入出力端子は豊富です。
- 純正機器を一括制御できる「システムコントロール」端子があります。 CD プレーヤや MD レコーダーなどのコントロール端子と接続します。
DP-SE7 CD プレーヤー
- チェックしてみると CD 盤を認識しない。「no disc」という表示になります。
- 神は私に試練を与えてくれました。感謝致します。修理の趣味を開始できます。
  1. DP-SE7 の金属カバーを外して不具合状況を観察しました。
  2. トレーはちゃんと CD 盤を吸い込みます。そして CD メカが上昇して CD 盤をラッチして回転します。次に CD ピックアップが CD 盤があるかどうかチェックします。この時に「no disc」なります。 CD メカ自体は優秀で堅牢性があります。 ONKYO CR-185 のメカよりイイ出来です。
  3. 一般に CD メカで CD トレーが閉じて CD 盤をラッチしたことを検出したら、CD ピックアップで CD 盤があるかどうかをチェックするという、2重の CD 盤あり／なし検出をします。後者でダメとなると CD ピックアップの不良しか考えられません。 CD メカ自体は正常と判断できます。
  4. ワンチャンスで、CD ピックアップに付いているレーザービームパワーボリュームを再調整してみました。これは知識のある人しかお奨めできないです。レーザーダイオードの電流を変えるので上げ過ぎると、CD ピックアップが昇天しますので・・・。再調整するとかなり読み取れるところまで行きましたが、「no disc」からは改善しませんでした。

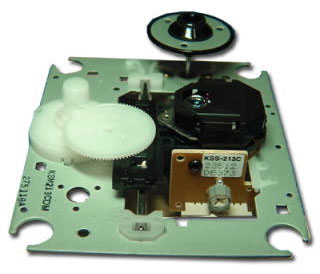

  5. こうなると、CD ピックアップ交換しかない訳で、手持ちジャンクパーツを探すと運のイイことに同じ型式の CD ピックアップがありました。「ジャンクパーツは身を助ける」のです。 SONY の CD ラジオに付いていたものです。型番は KSS-213C です。 SONY 製のピックアップです。修理しているのはケンウッド製の CD プレーヤーなんですが、ピックアップは SONY の物を使っていました。よくよく見ると CD メカも全く同じです。それではメカごと交換するか！と思ったのですが搭載 D/A コンバーター基板が違ったのです。
  6. CD ピックアップだけを交換することにしました。かなり精密な部品なので素人には難しいと思います。私は何度も経験があるので、ほんの30分程度で交換を完了しました。 CD ピックアップの清掃ならびに CD メカのオイルアップとグリスアップも実施しました。
  7. 仮組立てで問題なく CD 盤を認識したので、完全組立てしました。
  8. 修理後は完璧です。新品時の性能に戻りました。 CD-R メディアでもちゃんと読み取ります。
DM-SE7 MD レコーダー
- 購入時の表示に反して、何の問題もなく動作してしまいました。
- DM-SE7 MD レコーダーを厳密にチェックしてみました。何にもしなくて動いてしまったけど、本当に大丈夫？
  - アナログソースによる録音／再生・・・何にも問題ありませんでした。
  - CD からのデジタル録音／再生・・・何にも問題ありませんでした。
    ソースは光ケーブルを通ります。同時に CD の光出力もチェックできました。
  - ソース CD 盤には「ザ・ピーナッツ」を使いました。いいなぁ～「モスラ～よ、モスラ～！」
  - MD 動作は完璧です。とっても良好です。
- 今まで私はデッキタイプの MD レコーダーというのを所有したことがなかったので、しばらく本機で遊んでみます。
- アナログ入力は1チャンネルですが、デジタル入力は2チャンネルあります。なかなか使える仕様です。

使ってみました

チューナーも CD も MD も標準以上の音質で聴けます。 3台縦に積み上げて使っていますが、デザインはイイですね。格好イイです。
R-SE7 には高音調整／低音調整がありません。その代わり N.B. (Natural Bass circuit) という機能があります。使ってみると NB ON1 がちょうど聴き易いです。このモードでは音量にあわせて高音域と低音域を補正するようです。小音量時に有効らしいので、ラウドネス機能だと思います。
純 A 級動作をさせると R-SE7 の天板がかなり熱くなります。縦に積み上げる場合は、R-SE7 を一番上に配置すべきです。純 A 級動作での音質はかなり良いです。
取扱説明書の添付はありませんでしたが、ケンウッドサービスにありました。

リモコンをゲット！

ジャンクの KENWOOD Avino SE-7MD には例のごとくリモコンが欠品していました。
そこで、2005年8月28日、 HARD-OFF 越谷花田店で SE-7MD 用の純正リモコン KENWOOD RC-SE9 を見つけたので購入しました。税込315円でした。
純正リモコンは、やはり使い易いです。
これで、「KENWOOD Avino SE-7 マイクロコンポ」はスピーカー以外は完全に揃いました。

主な仕様

R－SE7	＜FM チューナー部＞・受信周波数： 76～90MHz ・実用感度(モノラル)： 2.0μV (75Ω) / 17.2 dBf ・SN比：モノラル 73dB、ステレオ 65dB ・実用選択度： 50dB ・ステレオセパレーション： 40dB ＜AM チューナー部＞・受信周波数： 531～1,602KHz ・実用感度： 15μV ・SN比：モノラル 51dB ＜アンプ部＞・実用最大出力：AB級 20W+20W(EIAJ 6Ω)、A 級 7.5W+7.5W(EIAJ 6Ω) ・SN比： 94dB ・全高調波ひずみ率： 0.02% (1KHz, 10W, 6Ω) ・周波数特性： 20Hz～40KHz、+0dB、-3dB ・入力感度： 200mV / 47KΩ ・出力レベル： 200mV / 1KΩ (TAPE REC)、2V / 1KΩ (スーパーウーファープリアウト) ＜電源部・その他＞・電源： AC100V、50Hz / 60Hz ・定格消費電力： 38W ・最大外形寸法： 200(W)×77(H)×278(D)mm ・質量： 3.0kg
DP－SE7	・D/Aコンバーター： 1bit ・出力端子：アナログ×1、光デジタル×1、ACアウトレット×2 ・周波数特性： 4～20,000Hz ・SN比： 100dB以上(EIAJ) ・定格消費電力： 10W ・最大外形寸法： 200(W)×77(H)×247(D)mm ・質量： 2.0kg
DM－SE7	・音声圧縮方式： ATRAC ・D/Aコンバーター： 1bit／128fs ・入出力端子：アナログ出力×1、アナログ入力×1、光デジタル入力×2 ・周波数特性： 8～20,000Hz ・SN比： 92dB以上(EIAJ) ・定格消費電力： 11W ・最大外形寸法： 200(W)×77(H)×247(D)mm ・質量： 2.1kg
