SHARP EL-509M

SHARP EL-509M をゲット！

2020年4月25日、 SHARP EL-509M の新古品が 税込1,100円でした。

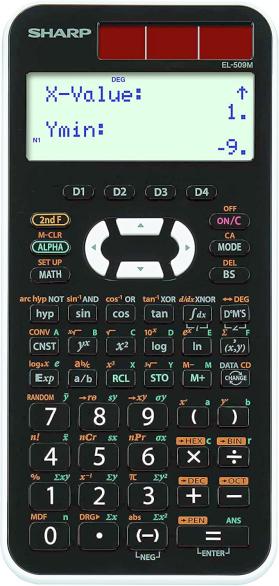

新古品なので、全くの新品です。 右の写真のようなハードカバーが付いていました。

最下位機種ですが、 なんと！ アップグレード可能！

項目	スペック
表示	液晶 (96×32ドット[16桁4行])
メモリ数	9
関数の数	442
特長	複雑な数式もわかりやすく計算・確認できる「式通り入力表示」 便利な単位換算 実験や分析に役立つシミュレーション計算 前に計算した式をさかのぼれるマルチラインプレイバック 微分計算・積分計算 N 進計算・論理演算 複素数計算
電源	ソーラー電池と補助電池の併用
補助電池	LR44×1個
補助電池寿命	3,000時間
外形寸法	80(W)×168(H)×14(D) mm
質量	115g
付属品	ハードカバー 取扱説明書
発売日	2014年1月
定価	オープン

---

アップグレードしよう！

1. 概要


   • EL-509M はシリーズの最下位機種で、その分、安価です。

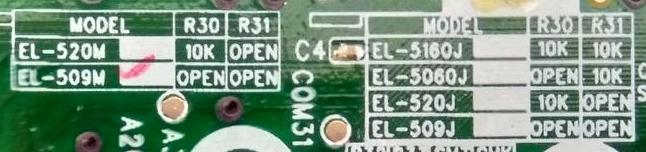

   • EL-509M の裏ブタを開けて見える基板のシルクに下のような表示があります。




   • [R30] [R31] に 10kΩ 抵抗を搭載/非搭載で MODEL が変わる (グレードを変更できる) ということです。


   • 調査と作業にあたって EL-509M を EL-5160J ヘアップデート の記事を参考にしました。


2. 考察


   • 機能や発売時期を加えて纏め直すと以下の表になります。



     R30	R31	変身する MODEL	発売日	関数・機能	数式記憶容量 (ステップ)	行列計算	リスト計算	CATALOG メニュー	計算ドリル モード	備考
     なし	なし	EL-509J	2011年8月	384	644	×	×	×	×	関数電卓
     		EL-509M	2014年1月	442	644	×	×	×	×
     10kΩ	なし	EL-520J	2011年8月	415	644	〇	〇	×	×
     		EL-520M	2014年1月	473	644	〇	〇	×	×
     なし	10kΩ	EL-5060J	2011年8月	416	644	〇	〇	×	×	プログラマブル関数電卓
     10kΩ	10kΩ	EL-5160J	2011年8月	473	644	〇	〇	〇	〇



   • J/M バージョンで関数・機能の数が違うことより、J/M でファームウェアが違うと思われます。


   • M バージョン発売時に、J バージョンもこの基板に統合されたのだろう。


     • J バージョン発売の2011年には M バージョンは考えていないはず。


     • M バージョンは EL-509M と EL-520M だけ発売され、EL-5060J と EL-5160J と併売されていた。


   • EL-509M → EL-520M にアップグレードできるのは、ほぼ確実と思います。


   • EL-520M と EL-5160J の関数・機能の数が同じなので、EL-509M → EL-5160J にアップグレードもできそうです。


3. EL-509M → EL-5160J にアップグレード

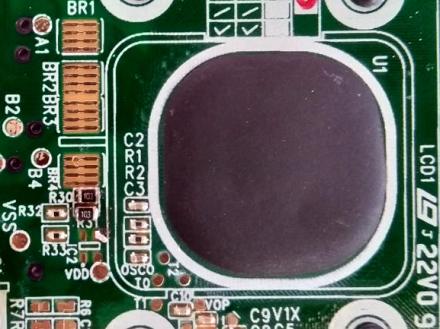

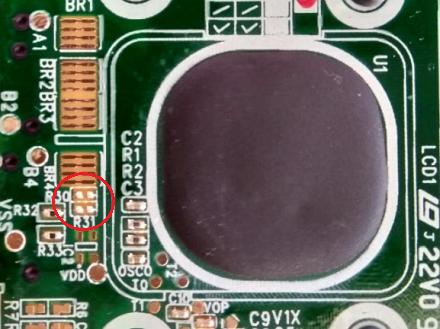

   • 下の左写真の赤丸枠にある [R30] [R31] 位置に 10kΩ 面付け抵抗をハンダ付けします。 右写真はハンダ付け後です。

     　


   • 0.2円の抵抗2本と努力でアップグレードできました！



---

使ってみました

1. デザイン


   • どう見ても関数電卓にしか見えないオーソドックスなデザインです。


   • 機能別にキーが色分けされています。


2. 評価


   • シリーズ最下位の関数電卓でしたが、アップグレード後は高性能機です。 私は通常、四則演算や10/16進数の変換くらいしか使わないので十分です。


   • ディスプレイのコントラストが高く見易いです。


   • フルドットディスプレイのおかげで、数式が直観で判る綺麗な表示が出ます。


   • 明るい場所ではソーラー駆動で、やや暗い場所では内蔵バッテリ駆動されます。


   • 内蔵バッテリは LR44 (GPA76) で、裏にある電池カバーを外すと簡単に交換できます。



---
