Sirius Technologies ST303U

Sirius Technologies ST303U をゲット！

2019年1月4日、 秋月電子通商八潮店 の新春初売りセールで 5千円福箱 が販売されました。

その 5千円福箱 に入っていたのが、この Sirius Technologies ST303U です。 他にも値打ちのありそうな品物が入っていたので、この Sirius Technologies ST303U は千円程度で買ったことになるのかな？

4チャンネルデータロガーです。 パソコンとのインタフェースは USB2.0 です。

[電圧センサ] [電流センサ] [温度センサ] [USB ケーブル] [CD-ROM] が付属しています。

秋月で ST300U シリーズの Sirius Technologies ST301U が9,700円ですから、本機もそこそこ高いと思います。

amazon で本機と全く同じ 湿温度監視・記録データロガー ST-303 が送料税込 85,970円 で売られています！

---

端子やランプ、付属センサケーブルの説明

1. トップ面にある LED


   • ロギングデータ取り込み中は赤点滅します。


2. サイド面にある mini USB 端子


   • 付属の USB ケーブルを介してパソコンと通信し、各種設定や収集したロギングデータを取り込みます。


3. サイド面にある4つの 2.5mm ステレオジャック


   • このジャックにセンサケーブルを接続します。


4. 付属のセンサケーブルは3本


   • [S1：0～10V 電圧センサ] [S3：4～20mA 電流センサ] [S4：温度センサ] それぞれ1本ずつです。


   • センサケーブルの片側は 2.5mm ステレオプラグになっています。 特殊なプラグではないので、センサケーブルの自作も可能と思います。

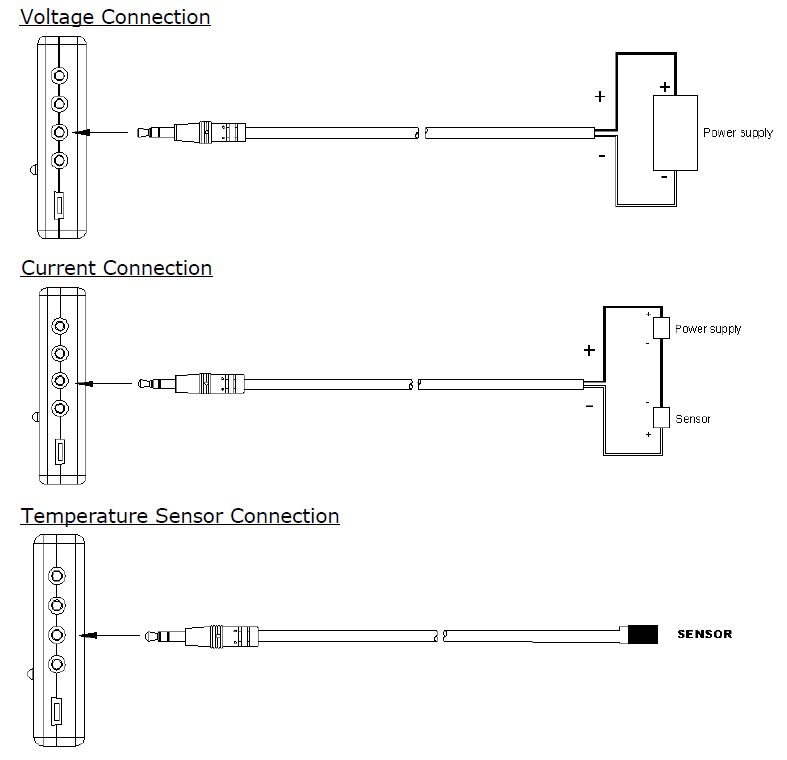

   • 各センサケーブルの接続イメージは以下の図の通りです。




   • 以下は、私が独自に調査した各センサケーブルの回路図です。 間違っているかもしれず、あくまで参考です。





---

ソフトウェア

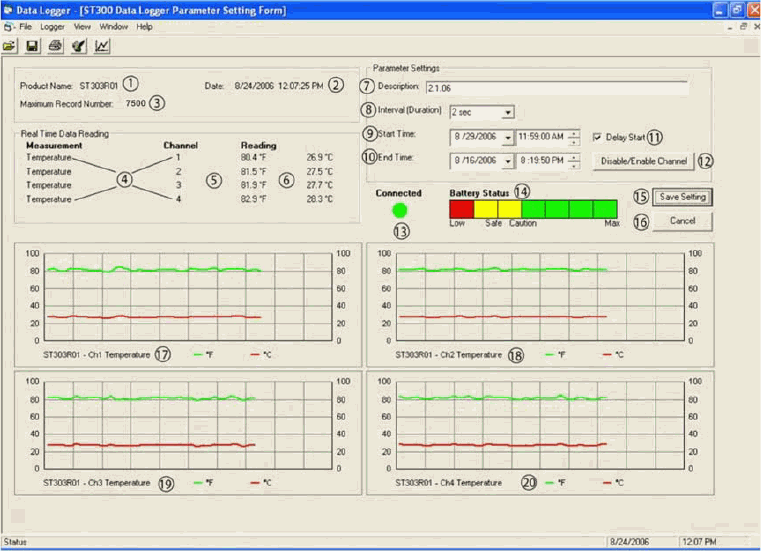

1. セットアップ画面

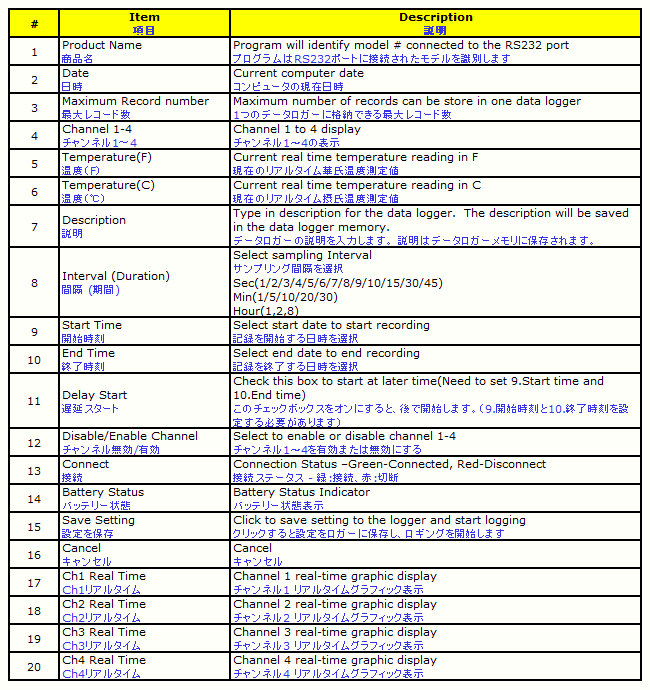

2. パラメータの説明


   • # の数字がセットアップ画面に補足した数字と対応します。


   • 青文字が日本語訳です。 誤訳があるかもしれないので、黒文字のオリジナル英文も参考にしてください。






---

ST303U 内蔵基板

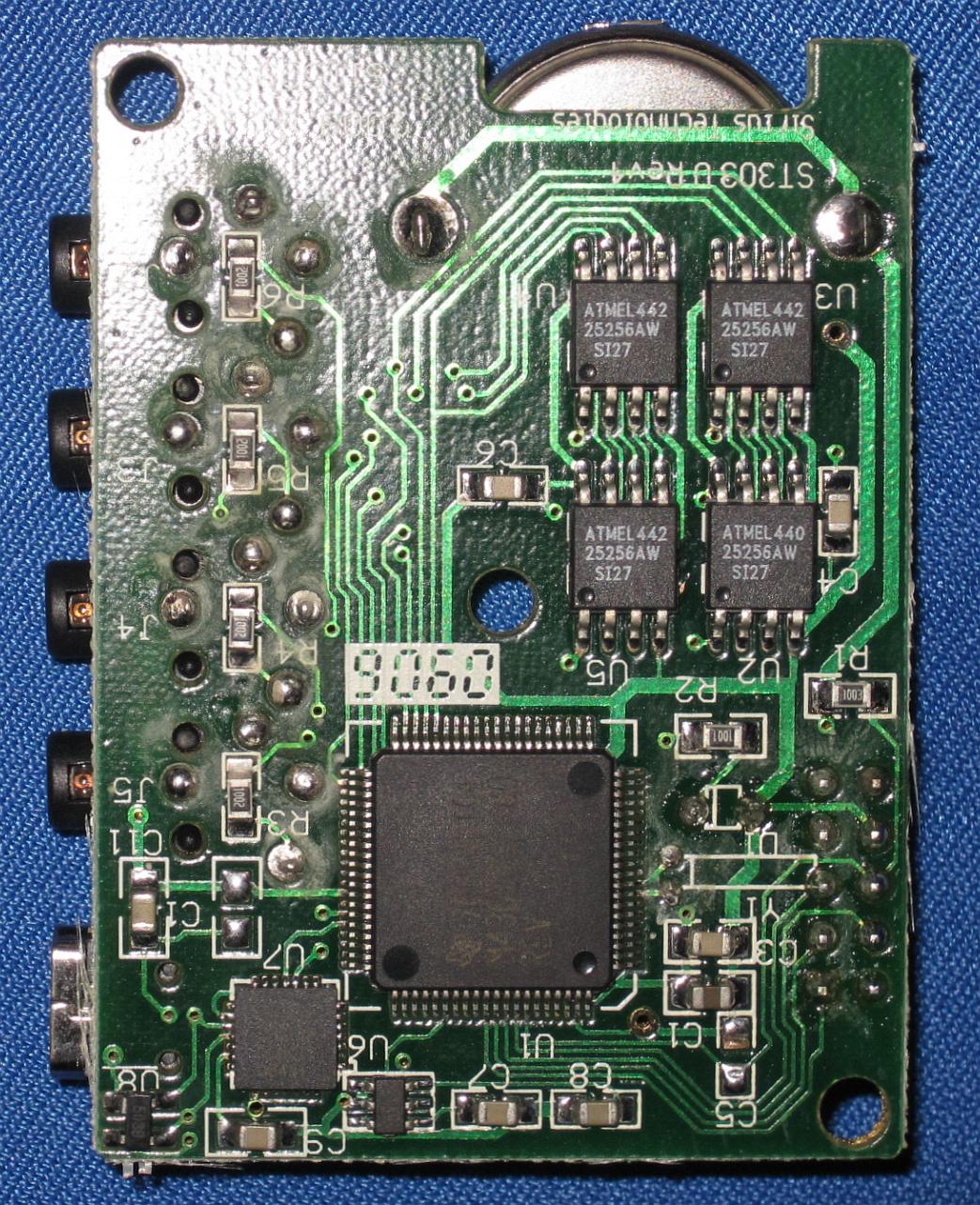

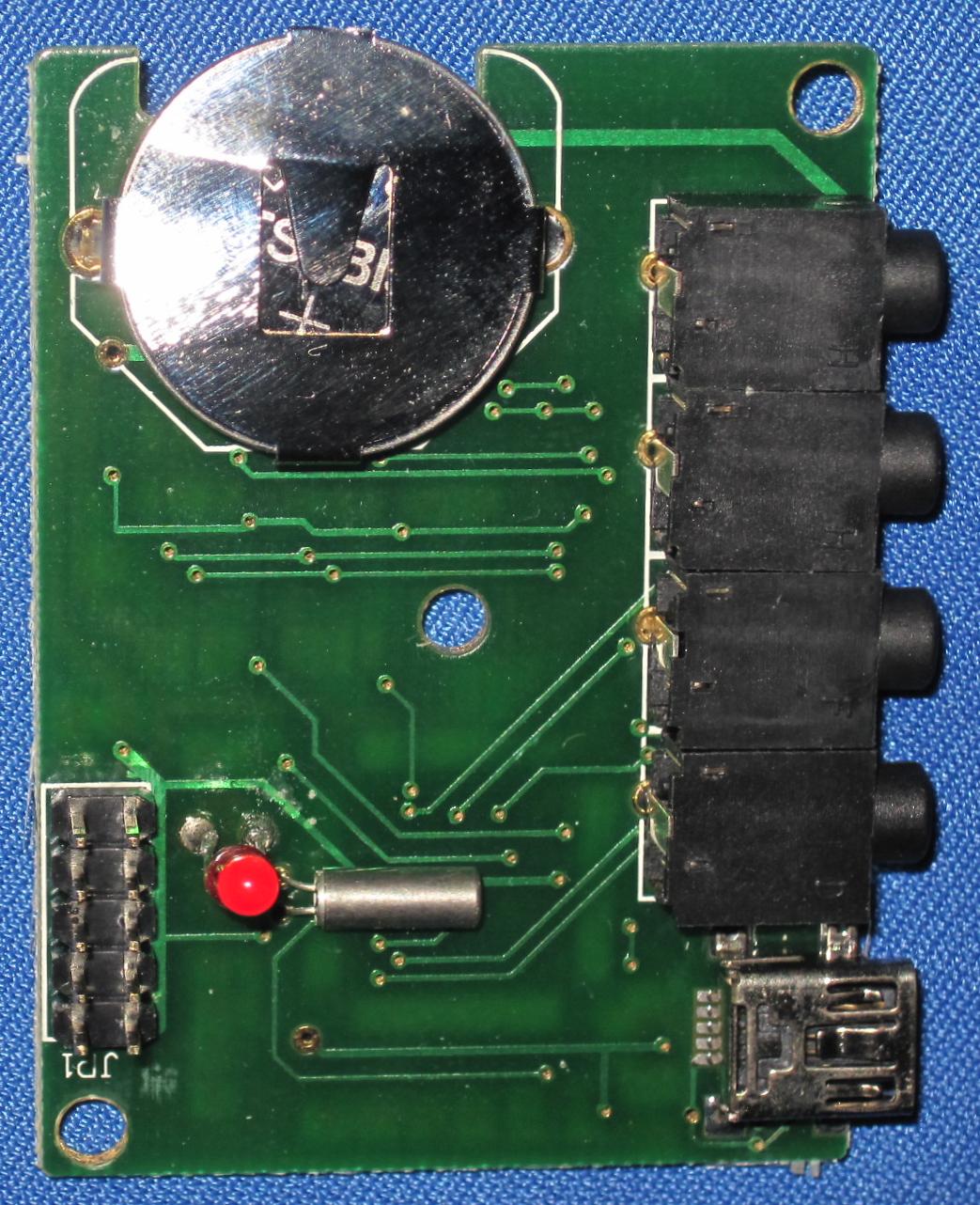

1. 右の写真は内蔵基板です。 写真をクリックすると大きな写真を表示します。


   • サイズは 40×55mm で小さいです。


   • 基板は合計3本 (ボトムカバー1本＋内部2本) のネジを外すと取り出せます。


   • 内蔵バッテリの CR2032 交換は、このように基板を取り出さないとできません。


2. 主な使用 IC は以下です。



   メーカ	型式	使用数	備考
   TI	M430F437-80	1	Mixed Signal MicroController 基板全体を制御する MCU
   ATMEL	AT25256	4	SPI Serial EEPROM 256K (32,768 x 8) このメモリにロギングデータを蓄積します
   SILICON LABS	CP2103	1	Single-Chip USB to UART Bridge USB～UART 変換器




---

使ってみました

1. デザイン


   • ST303U 本体は 45×61×16mm、30g と、とても小さくて軽いです。


   • ST303U の内部にはリチウムボタン電池の CR2032 が実装されており、これが ST303U を駆動します。


     • USB からのバスパワーで ST303U を駆動している訳ではありません。


     • 最初、このバッテリ駆動がわからず、ST303U を使う時は常にパソコンと接続が必要と思って焦りました。


     • 当然ですが、電池寿命になったら交換が必要です。 合計3本 (ボトムカバー1本＋内部2本) のネジを外すと交換できます。


   • このことより、以下の運用になります。


     1. パソコンと接続して、[ロギング開始日時] などのパラメータを設定をしてから [Save Setting] します。


        • [時刻] [ロギング終了日時] は自動で入るようです。


     2. ST303U 単独でロギング開始します。


     3. ロギングが終了したら、再度パソコンと接続しロギングデータを取り込みます。


2. ソフトウェアをインストールしました。


   • [ST300 DataLogger] ソフトと [CP210x] ドライバの2つをインストールする必要があります。


   • 付属の CD-ROM のソフトウェアは Windows-Xp 対応となっていたので古そうです。


   • そこで、秋月の ST-301 の質問と回答 にあった以下のソフトを Windows10 (64bit) にインストールしました。


     • ST300_DataLogger_Setup.zip


     • CP210x_VCP_Win_XP_S2K3_Vista_7.zip


3. 動作確認しました。


   • Windows10 (64bit) で特に問題なく良好に動作しました。


   • ちょっとした温度監視などにイイかもしれない ・・・


   • ロギングデータは不揮発性メモリ (EEPROM) に蓄積されるので安心できます。



---

仕様など

1. ドキュメント


   • Sirius Technologies ST303U Datalogger User Manual V1.0


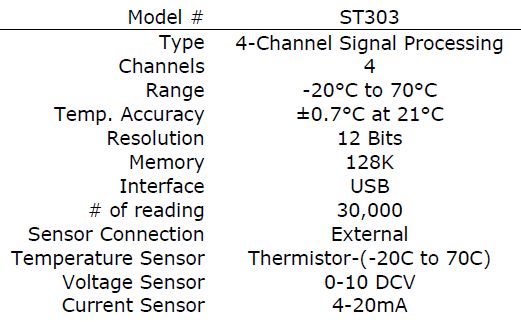

2. 仕様





---
