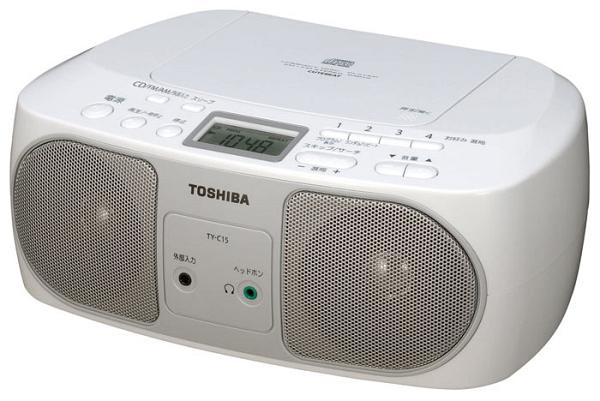

TOSHIBA TY-C15

TOSHIBA TY-C15 をゲット！

2021年2月4日、 CD ラジオの TOSHIBA TY-C15 の中古ジャンク品が税込 80円 でした。 2015年4月4日発売で、オープン価格ですが発売当初の実売価格は7千円程度でした。 2021年2月現在でも新品が6千円程度で販売されています。

購入品の製造年は [2017年]、製造番号は [171035428S0] でした。

付属品は [AC ケーブル] だけです。

ジャンクの理由は [CD 動作不可] です。 故障していると聞くとどうしても欲しくなる（修理してみたい）のは病気なのかもしれないね。

ワイド FM ホームラジオ と思ってゲット！

---

状態チェック

1. 外観


   • 2017年製造と3年以上経過していますが、キズやスレが少ない、割と綺麗な逸品です。


   • ホワイト筐体特有の黄色い日焼けもありません。 若干汚れがありましたが、OA クリーナで綺麗になりました。


2. 動作チェック


   • 正常に電源 ON できました。 各種ボタンは正常に動作します。


   • ラジオはちゃんと動作しました。


   • CD は CD メカは動作していますが、CD を読み込んでくれません。



---

分解、調査、修理

1. 分解


   1. 底面にある11本のプラスネジを外します。

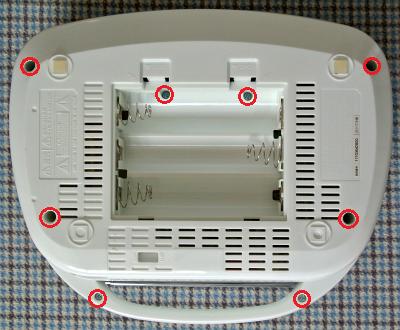

      • 赤〇 で囲った 10mm 長のプラスネジ×8本を外します。

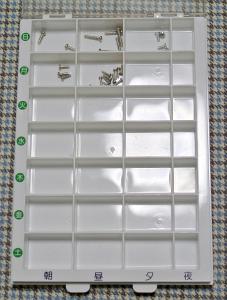

      • 外したネジは右のような、100円ショップの [お薬ケース] に外した順番に入れると便利です。


      • 結合爪などは無いので、簡単に分離できます。 分解が簡単なのでメンテナンス性が良いと言えます。




   2. 上部側と下部側を分離

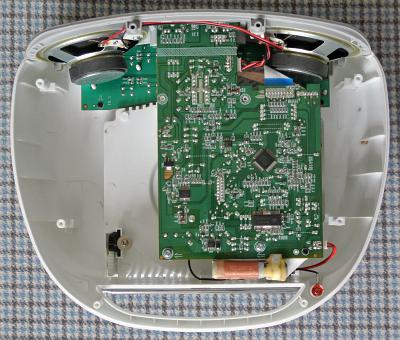

      • 下の写真の左は上部側で、右は下部側です。


      • 上部側には [メイン基板] [操作パネル基板] などが見えます。

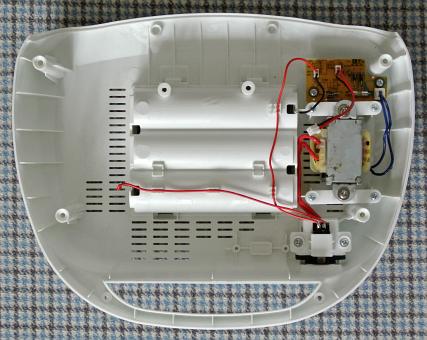

      • 下部側には [電源トランス] [電源基板] などが見えます。


      • [メイン基板]～[電源基板] を接続するケーブルを外すと完全に分離できます。


      • スピーカは直径 80mm / 6Ω / 3W の普通グレード、AM バーアンテナの長さは 50mm でした。

        　


   3. [メイン基板] を分離


      • 左の写真で 赤〇 で囲った 10mm 長のプラスネジ×2本を外します。 [メイン基板] に接続されている各種ケーブルを外します。

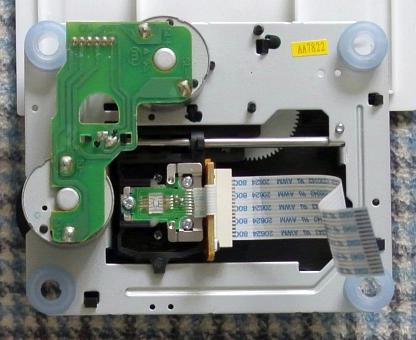

      • 右の写真は分離した [CD ユニット] で、型式は [SANYO SF-P101N (16pin) with Transport] です。

        　

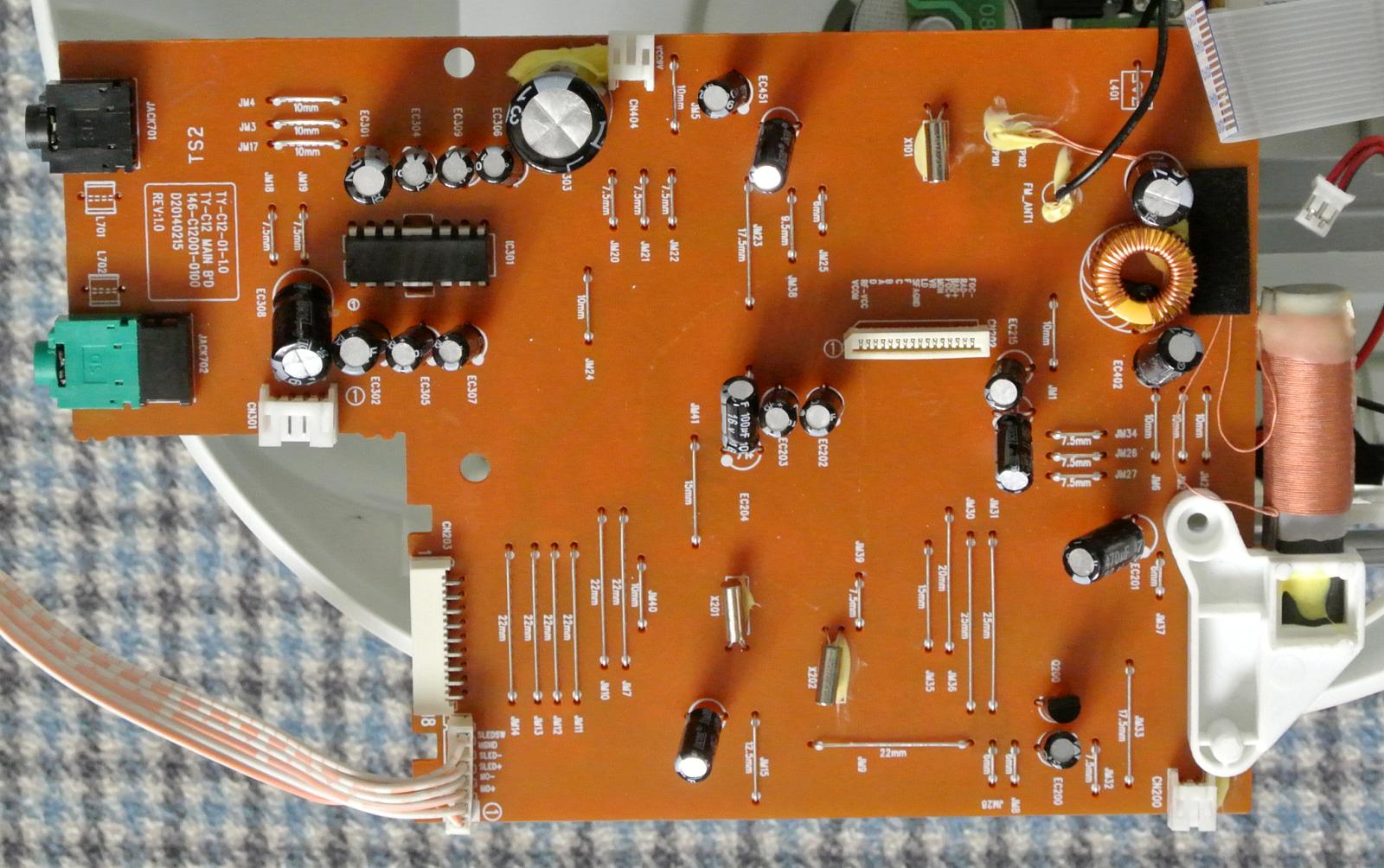

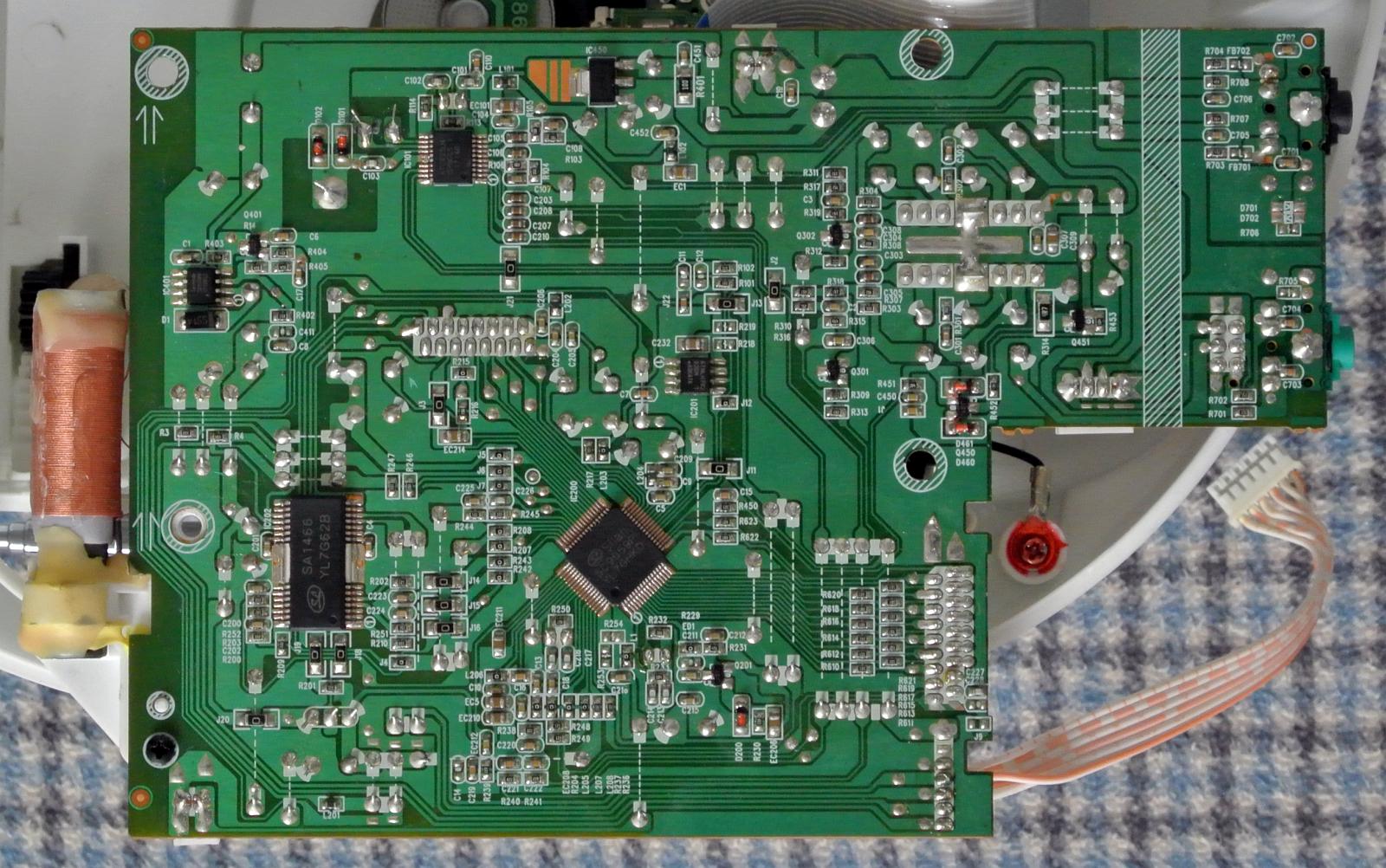

   4. 下の写真は分離した [メイン基板] の表面と裏面です。 それぞれの写真をクリックすると拡大写真が表示できます。


      　


2. 修理


   1. CD を読み込んでくれない。


      • 原因は CD ピックアップ故障です。 CD ピックアップは [SANYO SF-P101N (16pin)] です。


        • AliExpress でピックアップ単体で送料税込382円、トランスポート付で1,170円です。 値段は為替レートで変動します。


        • でも、 80円で買った本体には高価過ぎて不釣り合いです！


      • 筆者のドラえもんのポッケを探ったら CD ピックアップが出てきました。


        • 東芝の CD ラジカセの類では、高価なのも安価なのも CD ユニットが全く同じです。


        • 東芝以外でも CD ピックアップは大抵 [SANYO SF-P101N (16pin)] を使っています。


        • ボロボロでも CD が正常な激安 CD ラジカセが補修パーツとして使えます。 300円以下が目安。


      • CD ピックアップを交換して直りました。 交換は簡単です。


        • ピックアップレールは1本のネジで留まっているだけなので、これを外すとピックアップが外れます。


        • 交換後にレール部分の古いグリスを拭き取ってから、柔らかいシリコングリスを塗布します。


   2. 修理後の動作試験


      • 組み立てて全て正常動作することを確認しました。


3. 使用 IC

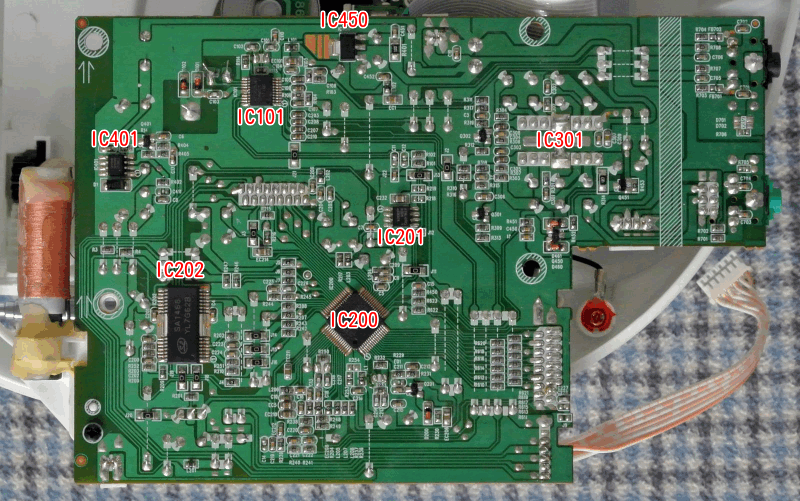

   • 使われている IC は以下です。


     • 分解調査により、FM/AM ラジオ回路は DSP radio と判明しました。



     部品番号	メーカ	型番	機能	備考
     IC101	KTMicro	KT0923	Monolithic Digital AM/FM Receiver	DSP radio
     IC200	Silan	SC9659P	CD Digital Servo Singnal Processor with MCU	全体制御
     IC201	MICROCHIP	AT24C64D	64Kb I2C compatible 2-wire Serial EEPROM	プリセット情報などの記憶
     IC202	Silan	SA1466	5ch CD Player OPU Driver 　with a Tray Driver and 2 Adjustable Regulators	CD ピックアップ制御
     IC301	TOSHIBA	TA8227P	Low Frequency Power Amplifier	オーディオ・パワーアンプ
     IC401	Techcode	TD1509PR	2A 150KHz PWM Buck DC/DC Converter	CD 用 5V 電源
     IC450	CYT	CYT6118A	3.3V 500mA CMOS LDO Regulator	ロジック用 3.3V 電源






---

各部を眺める

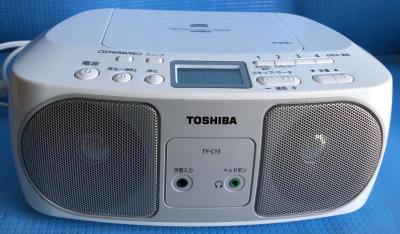

1. デザイン


   • ホワイト一色のシンプルデザイン


     • カラー表示はシルバーです。 スピーカネットのカラーのようです。


     • 260(W)×108(H)×215(D)mm と、コンパクトです。


     • 操作パネルには緩い角度があり、斜め上方からの操作がしやすいです。


     • 筐体のプラスチックの質は良いですが、鏡面のような艶があるので手垢や指紋汚れが目立ちます。


   • 表示器は経年変化しにくい液晶 (LCD)


     • コントラストは良いが、バックライトがないので、暗闇では見えません。


   • スピーカは 80mm×2個


     • この大きさの筐体としては大きく、頑張っています。


   • ロッドアンテナが短い


     • 3段アンテナで引き延ばしても 40cm しかありません。 ある程度、電波が強い放送受信にしか対応していません。


     • 我が家は東京スカイツリーも見通し範囲だし、これで十分です。 と言うか、短くて強靭なためアンテナが折れる心配をしなくてよいです。


     • こういう機器では電源コードもアンテナ代わりになります。 電源コードをルートを変更してみると良好受信できることがあります。


   • 時計機能はない


     • 私としては時計がないほうがお気軽でイイです。 あれば時刻合わせしないといけないので面倒です。


     • スリープタイマ機能はあります。 120/90/60/30/15分/OFF に設定でき、設定した時間になると、自動的に電源が切れます。


   • TY-C15 の前作は TOSHIBA TY-C12 で、以下の違いがあります。 これ以外は同じと思います。 デザインやボタン数・位置も全く同じです。



     項目	TY-C12	TY-C15	備考
     FM 受信周波数範囲 (MHz)	76.0～90.0	76.0～108.0	TY-C15 は、ワイド FM および海外 FM に対応した
     スリープタイマ機能	×	〇	TY-C15 は、スリープタイマ機能が追加された
     変更ボタン	[CD/外部入力]	[CD/FM/AM/外部入力]	スリープタイマ機能追加に伴う変更 ボタンの位置は変わらない
     	[ラジオ]	[スリープ]
     発売日	2014年6月10日	2015年4月4日	[ワイド FM] 制定は2015年3月30日



2. ボタンや端子など


   • ソース切り換えが、[CD/FM/AM/外部入力] ボタン1個というのは、やや難点かもしれません。


   • [外部入力] [ヘッドホン] 端子が前面の目立つところにあって使いやすいです。




   • 底面に [電池ボックス] があります。 ここに単2アルカリ電池×6本を実装すると、バッテリでも駆動できます。


3. ラジオ


   • DSP radio 回路構成です。 DSP radio は、IFT などの LC 同調回路が無く、 経年変化しない優れた方式 です。


     • FM 受信周波数範囲は 76～108MHz (0.1MHz step) で、 ワイド FM に対応しています。 アンテナはロッドアンテナです。




     • AM 受信周波数範囲は 531～1,710kHz (9kHz step) です。 アンテナは内蔵バーアンテナです。


   • チューニング方式



     チューニング方式	操作
     マニュアル	[|＜＜] [＞＞|] ボタンを押すと、受信周波数がステップ毎に変わります
     オートスキャン	[|＜＜] [＞＞|] ボタンを長押しすると、オートスキャンして放送局が見つかると停止して受信します
     プリセット	お好み選局 [1]～[4] ボタンのいずれかを押すと、プリセットコールして受信できます



   • FM は4局分、AM は4局分しかプリセットできません。 プリセットは簡単です。



     手順	操作
     1	プリセットしたい放送を受信状態にします
     2	お好み選局 [1]～[4] ボタンのいずれかを長押しすると、そのボタンにプリセットされます



4. CD


   • CD を水平に上からセットするタイプなので、ピックアップが見えています。


   • ピックアップレンズのクリーニングがやりやすいです。



---

使ってみた

1. 全般


   • この大きさがイイ！


     • 横幅は CD ケース×2枚分より小さく、奥行きは CD ケース×1.5枚分です。


       • コンパクトでまさにホームラジオサイズです。


       • 1.3kg と軽く、後ろ側が取っ手になっていて持ち運びが楽です。


     • AC 電源内蔵がとってもイイです。


       • 邪魔っけな AC アダプタが不要で、精神的に良いです。


   • 実用品レベルのベーシック機


     • 機能は少ない代わりに、操作が簡単です。


     • このシンプルデザインに、なぜか？好かれます。


   • ワイド FM ホームラジオ と思えば優秀機


     • 大きさもホームラジオサイズです。 ラジオとしての性能は高いです。 プリセット数が少ないのが難点ですが。


     • 市場にはホームラジオがほぼ無く、本機のようなコンパクトな CD ラジオをホームラジオ代わりに買うのがイイかも。


2. ラジオ


   • FM は DSP radio 特有の高感度です。 ワイド FM も受信できます。


   • AM の感度は普通です。 ローカル局を受信するには問題ないです。


   • FM/AM それぞれ4局しかプリセットできないので、よく聴く以下の放送局をプリセットしました。



     お好み選局	FM		AM
     	周波数 (MHz)	放送局	周波数 (kHz)	放送局
     P01	80.0	TOKYO FM (FM 東京)	594	NHK ラジオ第1放送
     P02	81.3	J-WAVE	954	TBS ラジオ
     P03	82.5	NHK-FM 東京	1134	文化放送
     P04	86.8	こしがやエフエム	1242	ニッポン放送



   • プリセット情報は EEPROM に記憶しているため、電源消失しても消えないのが素晴らしい。


3. CD


   • 音は普通に出ます。 ラジオの音とたいして変わりません。 [プログラム] [リピート] [ランダム] 再生ができます。


4. 音質


   • 高音も低音もあまり出ていない、こもり気味の音です。 これはラジオ音質ですね。


   • 過度の期待は禁物です。 ホームラジオと思えば納得の音です。 よって、CD は完全にオマケです。


   • やや横幅があるので、ステレオ感はそこそこ感じます。


5. 結論


   • プリセットが FM/AM で4局だけというのがネックです。 ラジオの高い性能を考えたら、少なくとも10局分は欲しいです。


   • とても80円とは思えません！！！ ワイド FM ホームラジオとしては掘り出し物です。



---

仕様など

1. ドキュメント


   • TY-C15 取扱説明書


2. レビュー記事


   • 東芝 CD 対応ラジオ (シルバー) TY-C15(S)


   • 高齢者にラジオと CD【東芝 CD ラジオ TY-C15】


   • 4千円の CD ラジオ（東芝）を買ってみた


3. 修理関連記事


   • 東芝 TY-C15


   • 東芝 CD ラジオ


   • 東芝 ラジオ CD TY-C15 アンテナ交換修理しました


4. 仕様




5. 発売時情報



   その他	内容
   発売開始時期	2015年4月4日
   定価	オープン (発売当初の実売価格7千円程度)




---
