TOSHIBA TY-RHR1

TOSHIBA TY-RHR1 をゲット！

2023年10月8日、 ハードオフ さいたま深作店で NHK 基礎英語対応 FM/AM/MP3 ステレオラジオの TOSHIBA TY-RHR1 の故障ジャンク品が税込1,100円でした。 発売は2019年8月23日で、1.2万円くらいで売られていた高級品です。

ワイド FM に対応しており、MP3 録音再生機能もあります。

スピーカは2個内蔵しており、 ステレオ仕様 です。

このラジオは以前から知っていましたが、高くて買えなかったのです。 故障していても 綺麗な外観で千円なら買い！

---

程度＆動作チェック

1. 購入前にお店のチェックコーナで動作確認


   • DC ジャックが壊れてます。 電池を入れても電源が入らず、全くの不動品です。


   • これでも購入に踏み切ったのは、外観状態が良かったからです。 外観は直せませんが、内部の故障なら何とでもなります。


2. 外観チェック


   • 製造シリアル番号は [19 09 04654 W 0] で、[2019年製造品] です。 本体のみで付属品はありません。


   • ほぼキズ無しで綺麗です。 フロントパネルの透明ディスプレイ板の一部にごく軽いスレがあります。


   • 電池ボックスに液漏れ跡はなく綺麗です。 [DC-IN] 端子を覗き込むとセンタピンが欠損して壊れています。


3. 電源 ON にてチェック


   • [DC-IN] 端子が壊れており、乾電池でも電源が入らないのでチェックしようがないです。



---

分解

1. カバーを開ける


   • 左の写真で赤〇で囲んだ部分にツメがあります。 これを外さないと前後にカバーを開けられません。


   • リアパネルにある5本の留めネジを外してから、リアパネルを少し傾けるとリアカバーとのツメが外しやすいです。


   • [サイドカバー] [フロントカバー] [リアカバー] を外せたら、[コネクタ]×3個、[リボンケーブル]×2本を外します。


   • 続いて [黒いアース線]×1本のハンダ付けを外すと、[ラジオ基板] が外れます。

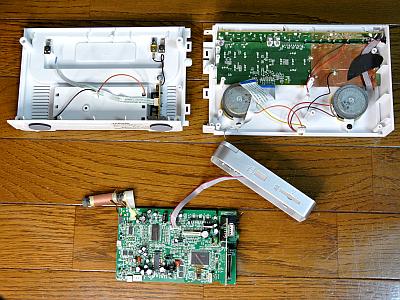

   • こうして分離したのが右の写真です。 写真をクリックすると大きな画像が表示できます。

     　


2. ラジオ基板

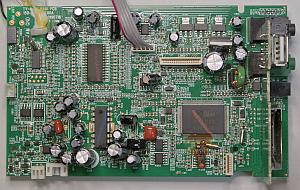

   • 右の写真が [ラジオ基板] です。 写真をクリックすると大きな画像が表示できます。


   • ラジオは DSP radio 方式で、その他もほとんどデジタル回路になっています。


   • プリセットメモリのバックアップ用と思う電気二重層コンデンサ 0.33F を搭載しています。


   • 使用している IC は次の通りです。 空白は確認できなかった不明部部分です。 不明が多くてスミマセン。



     部品番号	メーカ	型名	機能
     IC001	Silan	SQ96B89	USB/SD/CD 制御インターフェイス内蔵 オーディオコーデック SoC
     IC002
     IC003	FMD	FT24C16A	Two-Wire Serial EEPROM 16K (8-bit wide)
     IC004	CHMC	S36
     IC007	CIRRUS LOGIC	CS5343C	10bit ADC
     IC009		4XBC
     IC201	PTC	PT7314L	4-Channel Input Audio Processor
     IC202		AY307D
     IC203	Silicon Labs	SI4730D60GU	Broadcast AM/FM/SW/LW Radio Receiver
     IC207	CHMC	S7P
     IC302	YONGFUKANG	ETK4800	2-channel class AB headphone amplifier
     IC401	Orister	RS1117ASJ	1.0A Low Dropout Positive Voltage Regulator
     IC402
     IC403
     IC404	Wuxi	CW7805	5V/1.5A Voltage Regulator
     IC501	SUM	CD8227GP	Low Frequency Power Amplifier
     	CHMC	S7P




---

リペア (その1)：電源が入らない

1. 壊れている DC ジャックを新品と交換


   • DC ジャックを取り外したら、下の写真左のようにカバーも外れてしまいました。


     • センタピンが折れたのか完全に無くなっていました。


       • おそらく、不適合の AC アダプタのプラグを力を込めて無理やり挿入したのだと思います。


     • リードは 3pin で、真ん中はセンタピン、端の2つは外径およびそれの連動接点です。


       • DC プラグ未挿入状態では、端の2つが短絡して電池から電源供給します。


       • 挿入した場合は電池を切り離し、AC アダプタから電源供給します。


     • DC ジャックが壊れたため、電池からも電源供給できなくなったのです。 DC ジャックを交換するだけで直るかも？

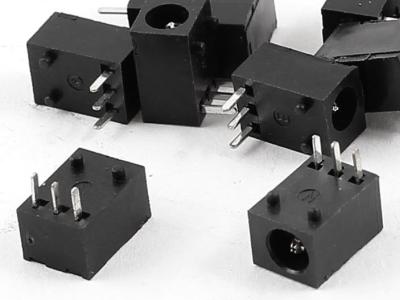

   • 故障した DC ジャックと外形寸法が同じ、下の写真右の 3.5/1.3mm DC ジャックと交換しました。


     • DC ジャックの外形寸法は 9×6×5mm で、ピッタリ置き換えができました。


     　


2. かくして TY-RHR1 は蘇ったのであった！


   • 電池でも AC アダプタでも電源供給できるようになり、電源 ON できるようになりました。


     • DC ジャックに適合する DC プラグは 3.5/1.35mm です。


     • DC ジャックのセンタピン直径が 1.3mm、DC プラグのセンタホール直径が 1.35mm です。


     • DC ジャックと DC プラグが同じ直径では挿入できないので、これで良いのです。


   • 完全に直りましたが、 [AC アダプタ] との相性がある ようです。 これを次の章で検討します。



---

リペア (その2)：[AC アダプタ] との相性を研究

1. 純正 AC アダプタ


   • 純正 AC アダプタは、ジャンク品の本機には付いていませんでした。


   • そこで巷の画像から、どんなのか探ってみました。 以下の写真の AC アダプタのようです。

     　


   • 純正 AC アダプタは [型式：AC-RHR1] [DC7V/700mA] [センタプラス] [トランス式] でした。


   • トランス式にも出力が定電圧タイプのものがありますが、この形状を見ると普通タイプと思います。


   • DC プラグは 3.5/1.35mm と思います。


2. DC 変換ケーブル


   • 3.5/1.35mm DC プラグは結構特殊で、適合 AC アダプタは見つけにくいです。


   • そこで、右の写真の [COMON 55213513-015L] 変換ケーブルを使いました。


   • [5.5/2.1mm DC プラグ]→[3.5/1.35mm DC プラグ] に変換します。


   • 変換ケーブルなので、[3.5/1.35mm DC プラグ] 側が嵩張らずスッキリします。


   • [5.5/2.1mm DC プラグ] は標準的なので適合 AC アダプタを見つけやすいです。


3. 実験室用電源装置 を使って実験


   • 先の内部調査の結果、内部に 7805 レギュレータ IC (+5V 出力) が実装されていたので、DC7V 以上が適合しそうです。


     • レギュレータ IC には 2V 程度のドロップ電圧が必要です。 5V＋2V＝7V となります。


     • 純正 AC アダプタ [AC-RHR1] の出力が DC7V となっている理由でしょう。


   • TY-RHR1 は乾電池×6本でも動作する仕様なので、1.5V×6＝9V となります。


     • 新品の電池は 1.5V よりやや高いので、DC10V でも動作保証範囲のはずです。


   • DC7V を [DC IN] 端子に入力した時は、当たり前ですが、全く問題なく良好に使えました。


   • DC6V を [DC IN] 端子に入力した時は、[電源] ボタンを何回か押さないと電源起動できませんでした。


     • 電源起動に問題があるようですが、起動後の動作は全く正常でした。


   • よって、DC6V が電源起動に必要な電圧の下限とわかりました。


4. 適合する AC アダプタを選択


   • [5.5/2.1mm DC プラグ] を持った AC アダプタは汎用品なので色々なものが試せます。


     • とは言っても、DC7V という電圧は中途半端で、6V の次は 7.5V が普通です。 これは乾電池電圧が 1.5V に由来します。


     • [DC7.5V/300mA] [DC6V/750mA] の2つのトランス式非安定 AC アダプタで試してみました。


   • [DC7.5V/300mA AC アダプタ] では問題なく良好でした。


     • 当然の結果ですが、電圧がやや高いのと電流が少ないのが心配です。

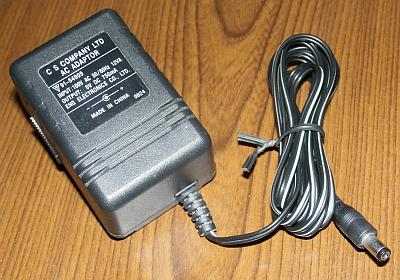

   • [DC6V/750mA AC アダプタ] でも問題なく良好でした。 (右の写真)


     • トランス式 AC アダプタは定格電流を流した時に定格電圧になるように設計されており、無負荷の開放電圧は定格電圧より高いです。


     • 開放電圧は 9V で、起動時に電圧が 9V 近くあるので正常に電源 ON できます。


     • 電源 ON した後も 6V 以上ありそうです。


     • この AC アダプタで問題なく使えそうです。 それを次の項で検証します。


5. [DC6V/750mA AC アダプタ] で動作検証


   • 以下は、条件を変えて AC アダプタの出力電圧を実測した結果です。



     TY-RHR1 に DC プラグ挿入	TY-RHR1 の状態	AC アダプタ 出力電圧	判定	備考
     未挿入	-	9.03V	-	開放電圧
     挿入	電源 OFF	8.56V	〇	スタンバイ 最小起動電圧 6V より十分高い
     	電源 ON	7.65V	〇	FM 受信、音量最大 安定動作電圧 7V より十分高い



   • この AC アダプタで全く問題なく十分であると判断しました。


6. 結論


   • [DC6V/750mA AC アダプタ] を採用することに決定しました。


   • 動作範囲内であれば、電圧が低いほうが TY-RHR1 の電源回路の負担が少ないので安心です。



---

リペア (その3)：フロントパネルの透明ディスプレイ板の一部にごく軽いスレがある

1. まずは [無水アルコール] で拭き取ってみました


   • スレと思われた曇りの 90% が消えました。 90% はスレではなく、単なる汚れだったようです。


2. 残った 10% の本命のスレを [ミラクロス プラスチックみがき] 布で軽く磨いてみました


   • ディスプレイ透明板の周りをマスキングテープで保護してから、全体的に軽く何度も磨いていくのがコツです。


   • 早く仕上げようと力を入れると、新たな曇りが付いてしまいます。 優しくそっとね。


   • 完全にスレが消えてピカピカな美しさに蘇りました！



---

端子

1. フロントパネル面


   • 右端に [USB] 端子と [SD カード] スロットがあります。 (左の写真)


2. 右サイド面


   • [LINE IN] [ヘッドホン] [DC IN] 端子があります。 (右の写真)


     • [DC IN] 端子に適合する AC アダプタは [プラグは 3.5/1.35mm] [センタプラス] [DC7V/700mA] です。


     　


3. リアパネル面


   • [外部 FM アンテナ] [外部 AM アンテナ] 端子があります。 (左の写真)


     • 最近のラジオに外部アンテナ端子があるのは珍しいです。


     • FM/AM 各々で内蔵アンテナを使うか外部アンテナを使うかの設定スイッチもあります。


     • 内蔵アンテナとは、FM はロッドアンテナ、AM はバーアンテナです。


   • 電池ボックスがあります。 単3電池×6本が必要です。 (右の写真)


     • 6本も必要とはシビレます。 しかも、[ラジオで連続10時間] [USB/SD で連続4時間] しか電池が持ちません。


     • 通常は AC アダプタで使ったほうがよさそうです。


     　


4. 【参考】別売のアンテナキット

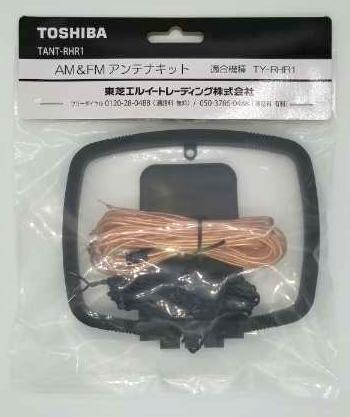

   • TY-RHR1 に標準で付属しておらず、別売となっているアンテナキットです。 (右の写真)


   • [型番：TANT-RHR1] [品名：AM & FM アンテナキット] です。


   • 写真より、FM は [T 型アンテナ]、AM は [ループアンテナ] のようです。


   • 一般には2千円くらいで販売されているようです。



---

操作パネル

1. フロントパネル面

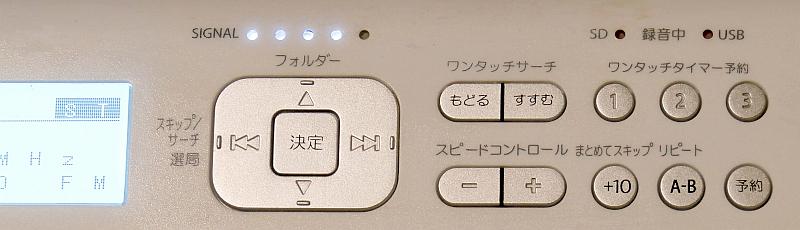

   • [SIGNAL] はラジオ受信時の電波の強さを5個の LED で表示します。


     • 割とマトモな S メータ反応します。 LED が3個以上点かないとステレオにならないようです。


   • [ワンタッチワイマー予約] ボタンは [NHK 基礎英語] 予約録音専用です。


     • 英語勉強している人には便利なんだろうと思います。 英語を諦めた筆者にはどうでもイイです。


     • 未確認ですが [NHK 基礎英語] 予約以外の設定に変更可能なようです。





2. トップ面


   • [音量] ノブはアナログボリュームなので、音の大きさを細かく調節できます。





---

使ってみました

1. デザイン


   • デザインが良く、少しだけ気品も感じます。


   • ホワイト筐体に右側のシルバーがデザインを引き締めています。


   • プラスチック筐体で、そう高級ではない材質です。


   • 表示器はグラフィク LCD で、バックライトはホワイトです。


     • バックライトは [ライト] ボタンで ON/OFF できます。


     • 写真のように、ラジオ受信では放送局名も表示します。


   • LCD の上方に [MIC] の穴が見えます。 ボイスレコーダとしても使えます。


   • 操作ボタンの数が多いですが、単独機能ボタンが多く使いやすいです。


   • カレンダや時計、タイマ機能があります。 時計は毎日0:00に AM の NHK1/NHK2 の時報で自動修正されるので正確です。


   • リアパネルには収納式キャリングハンドルがあって、目立たないのがイイです。


2. ラジオ機能


   • 本機のコンセプトはラジオが主体で、MP3 録再もできるというものです。


     • 昔のラジカセのカセットがメモリカードに置き換わったような。


   • AM 放送のサイマルである ワイド FM が受信できます。


   • エリアコール機能


     • 地域設定するとデフォールトの放送局をプリセットしてくれます。


     • プリセットされる放送局は [埼玉] と [東京] は近いこともあり、以下のようにほとんど変わりません。


     • 我が家では [NHK-FM さいたま] より [NHK-FM 東京] のほうが電波が強いので、地域設定を [東京] にしました。


     • エリアコール機能で設定される放送局は、十字パッドの [↑] [↓] で選局できます。



       		埼玉		東京
       プリセット番号		周波数 (MHz) / 放送局
       FM	P01	85.1	NHK-FM さいたま放送局	82.5	NHK-FM 東京放送局
       	P02	78.0	bayfm78 (FM 千葉)
       	P03	79.5	NACK5 (FM 埼玉)
       	P04	80.0	TOKYO FM (FM 東京)
       	P05	81.3	J-WAVE
       	P06	84.7	Fm yokohama
       	P07	89.7	InterFM897
       	P08	90.5	TBS ラジオ
       	P09	91.6	文化放送
       	P10	93.0	ニッポン放送
       プリセット番号		周波数 (kHz) / 放送局
       AM	P01	594	NHK ラジオ第1放送
       	P02	693	NHK ラジオ第2放送
       	P03	810	AFN Tokyo
       	P04	954	TBS ラジオ
       	P05	1134	文化放送
       	P06	1242	ニッポン放送
       	P07	1422	ラジオ日本



   • [お好み選局] ボタン


     • エリアコールで設定される放送局以外またはよく聴く放送を任意にプリセットできる [お好み選局] ボタンがあります。


     • FM/AM それぞれに5局分プリセットできます。


     • 越谷にはコニュニティ放送局の [こしがや FM] があります。


     • 茨城放送は AM では受信できませんが、ワイド FM ではなぜか？越谷でも受信できます。


     • これらより、以下のように [お好み選局] をプリセットしました。



       プリセット番号		周波数 (MHz) / 放送局
       FM	P1	80.0	TOKYO FM (FM 東京)
       	P2	81.3	J-WAVE
       	P3	82.5	NHK-FM 東京放送局
       	P4	86.8	こしがやエフエム
       	P5	94.6	Lucky FM (茨城放送)
       プリセット番号		周波数 (kHz) / 放送局
       AM	P1	594	NHK ラジオ第1放送
       	P2	810	AFN Tokyo
       	P3	954	TBS ラジオ
       	P4	1134	文化放送
       	P5	1242	ニッポン放送



   • チューニング方式


     • マニュアル


       • 十字パッドの [←] [→] ボタンを押すと、受信周波数がステップ毎に変わります。


     • オートスキャン


       • 十字パッドの [←] [→] ボタンを長押しすると、スキャンして放送局が見つかると停止して受信します。


     • プリセット


       • 十字パッドの [↑] [↓] ボタンで、エリアコール機能で設定されたプリセット局が受信できます。


       • [お好み選局] ボタンにプリセットした放送局が受信できます。


   • スピーカが2個あって FM ステレオ受信できます。


     • ただし、スピーカ間の間隔が狭いので、かなり近づかないとステレオ感を感じません。


     • [ヘッドホン] 端子にヘッドホンを接続した場合は、ステレオ感があります。


   • 感度と音質


     • 最近のラジオは小さい筐体から絞り出すようなプアな音のものが多いですが、本機は余裕を感じる音の出かたです。


     • 低音がある程度は出ていて、高音もそこそこ出ている感じです。 良いほうと思います。


     • FM の感度は (DSP radio の特長で) かなり良く、ラジオ音質としては音が良いです。 聴き疲れない音です。


     • AM の感度は普通以上で、ナローですが悪くはありません。


     • 本機は ワイド FM で AM のサイマル放送が聴けるので、私にとっては AM はオマケです。


3. MP3 録音再生機能


   • ラジオ機能目的で購入したので、今のところ使っていないです。 そのうち試すかもしれません。



---

仕様など

1. ドキュメント


   • TY-RHR1 取扱説明書


   • TY-RHR1 プレスリリース


2. 新製品ニュース


   • ワンタッチでNHK基礎英語が予約・録音できるラジオ


   • 中学生の要望に応えた録音ラジオ「TY-CB100／TY-RHR1」


3. 仕様




4. 発売情報



   項目	内容
   発売日	2019年8月23日
   定価	オープン価格 (発売当初は実売1.2万円程度)




---
