| ●テレビを見るには・・・・・ |
| ●ビデオテープを再生するには・・・・・ |
| ●番組録画 |
| ●予約録画をする場合は・・・・・ |
|

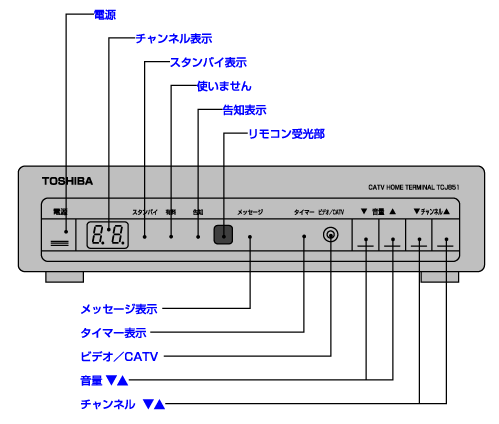

| 01 | 電源 | 先頭へ |
| 02 | チャンネル表示 現在、選んでいるチャンネルを表示します。 |
|
| 03 | スタンバイ表示 電源が待機状態のとき点灯します。電源が入ると消えます。 |
|
| 04 | 告知表示 ＣＡＴＶ局からの告知放送があるときに点灯します。 |
|
| 05 | リモコン受光部 | 先頭へ |
| 06 | メッセージ表示 ＣＡＴＶ局からのメッセージがあるときに点灯または点滅します。 |
|
| 07 | タイマー表示 タイマー予約されたときに点灯します。 予約時間になると点滅に変わります。 |
|
| 08 | ビデオ／ＣＡＴＶ ＶＴＲを本機の映像・音声入力につないでいる場合に使います。ＶＴＲの映像とＣＡＴＶの映像を交互に切り換えます。 |
|
| 09 | 音量▲▼ 音量を調整します。 |
|
| 10 | チャンネル▲▼ ご覧になるチャンネルを選びます。 |
先頭へ |
| ||

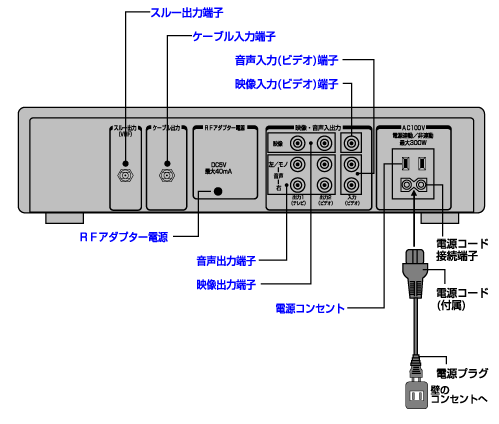

| 11 | スルー出力端子 ＣＡＴＶケーブルで送られてくる信号の中からＶＨＦ（１～１２チャンネル）の信号が出力されます。 |
先頭へ |
| 12 | ケーブル入力端子 ＣＡＴＶケーブルを接続します。 |
|
| 13 | 音声入力（ビデオ）端子 ＶＴＲの音声出力端子につなぎます。 |
|
| 14 | 映像入力（ビデオ）端子 ＶＴＲの映像出力端子につなぎます。 |
|
| 15 | ＲＦアダプター電源 専用のＲＦ出力アダプターをご使用のとき、ＲＦアダプターの電源端子をここにつなぎます。 他の機器は絶対につながないでください。 |
|
| 16 | 音声出力端子 テレビ、またはＶＴＲの音声入力端子に接続します。 出力２（ビデオ用）では、音量調整や音消し機能には関係なく、音量は一定です。 |
先頭へ |
| 17 | 映像出力端子 テレビ、またはＶＴＲの映像入力端子に接続します。 出力２（ビデオ用）では、メニュー画面やチャンネル番号などのオンスクリーン文字は表示されません。 |
|
| 18 | 電源コンセント 本体の電源との連動／非連動を切り換えることができます。 ３００Ｗを越える機器は絶対に使用しないでくいださい。火災の原因となります。 |
先頭へ |
| ||

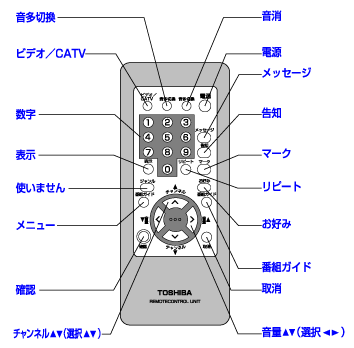

| 19 | 音多切換 二重音声放送の場合に、音声を「主→副→主・副」と順に切り換えます。 |
先頭へ |
| 20 | ビデオ／ＣＡＴＶ ＶＴＲを本機の映像・音声入力につないでいる場合に使います。 ＶＴＲの映像とＣＡＴＶの映像を交互に切り換えます。 |
|
| 21 | 数字 チャンネル番号、確認番号などのの数字を入力します。 |
|
| 22 | 表示 チャンネル、音声モードなどを入力します。 |
|
| 23 | メニュー テレビ画面にメニューを表示します。 メニュー操作中はテレビ用音声出力（出力１）からは、音声は出力されません。 |
先頭へ |
| 24 | 確認 通常は、ご覧になるチャンネルを選びます。 メニュー画面などでは、上下方向に項目を選びます。 |
|
| 25 | チャンネル▲▼（選択左右矢印） 通常は、ご覧になるチャンネルを選びます。 メニュー画面などでは、上下方向に項目を選びます。 |
|
| 26 | 音消 音を一時、消します。 もう一度押すと音がでます。 |
|
| 27 | 電源 | |
| 28 | メッセージ ＣＡＴＶ局からのメッセージを表示します。 |
先頭へ |
| 29 | 告知 告知放送を選局します。 |
|
| 30 | マーク マーク登録されたチャンネルを順次選局します。 |
|
| 31 | リピート 直前に見ていたチャンネルに戻ります。 |
|
| 32 | お好み お好みチャンネルとして登録したチャンネルに戻ります。 |
|
| 33 | 番組ガイド 放送局から送られてくる番組ガイド放送を選局します。 |
先頭へ |
| 34 | 取消 登録した内容を取消します。 |
|
| 35 | 音量▲▼（選択左右矢印） 通常は音量を調整します。 メニュー画面などでは、左右方向に項目を選びます。 |
|
| ||
| ●テレビを見るには・・・・・ コンバータの電源を入れてコンバータリモコンか、本体アップダウンボタンで、お好きな番組をお選び下さい。 テレビ本体のリモコンでテレビの電源を入れそのリモコンの入力切り替えボタンでビデオ（１）に設定してください。 |
先頭へ | |
| ||
| ●ビデオテープを再生するには・・・・・ コンバータのリモコンのビデオ／ＣＡＴＶ切替えボタンで、”Ｌｎ”表示にしてください。 テープを入れて今まで通りの再生操作をして下さい。 |
先頭へ | |
| ||
| ●番組録画 今、見ているテレビを録画するには…（２～６０チャンネル） ビデオデッキが外部入力（ライン入力）に設定されているのを確認して、テープを入れてビデオデッキの録画ボタンを押して下さい。 今、見ているテレビとは別の２～１２チャンネルを録画するには。 チャンネル変えてもＯＫ！ ビデオのチャンネルを録画したいチャンネル（２～１２チャンネル）に合わせて今まで通りの方法で録画して下さい。 ２～１２チャンネルを見ながらケーブルのチャンネルを録画するには。 録画したいチャンネルに合わせます。 ＴＶ本体のリモコンで観たいチャンネル（２～１２チャンネル）に合わせて下さい。 ビデオのチャンネルを録画したいチャンネル（２～１２チャンネル）に合わせて今まで通りの方法で録画して下さい。 |
先頭へ | |
| ||
| ●予約録画をする場合は・・・・・ リモコンのメニューボタンを押して、その中の「２タイマー予約」の項目でコンバータを予約して下さい。取扱い説明書（２３Ｐ～２６Ｐ） ※ただし、２～１２チャンネルの予約録画はコンバータ予約なしでもＯＫ！ ビデオデッキで予約したい曜日・開始時間と終了時間をビデオの取扱説明書にそって、予約登録して下さい。 注意！※音量の調整はコンバータリモコンの音量ボタンで設定して下さい。 |
