いつもためになる内容をありがとうございます。
「シグナルメーターの動きがこんな物なのか？」の質問です。
シグナルメーターメーター読みで4.7を支持しています。オーディオ信号に合わせて針が少しピクピクと触れるのはこんな物でしょうか？
スピーカー音から不自然な音は出ていません。
宜しくお願いします。

配線図でシグナルメーターをたどると
IC203　13ﾋﾟﾝのアンプから出ていますので
多少オーディオ信号と同期するのかな？
と素人考え

IF基盤のナローT201部品交換して緑は調整しましたが、赤は適当になっていると思う。
TR202のエミッタの電圧を見ると回路図値9.9mvに対して10.95mvでした1回目回してあまり変わらなかったのですが、もう一度挑戦してみます。
ワイドのTR101とTR102はまあまあ回路図どおりでした。

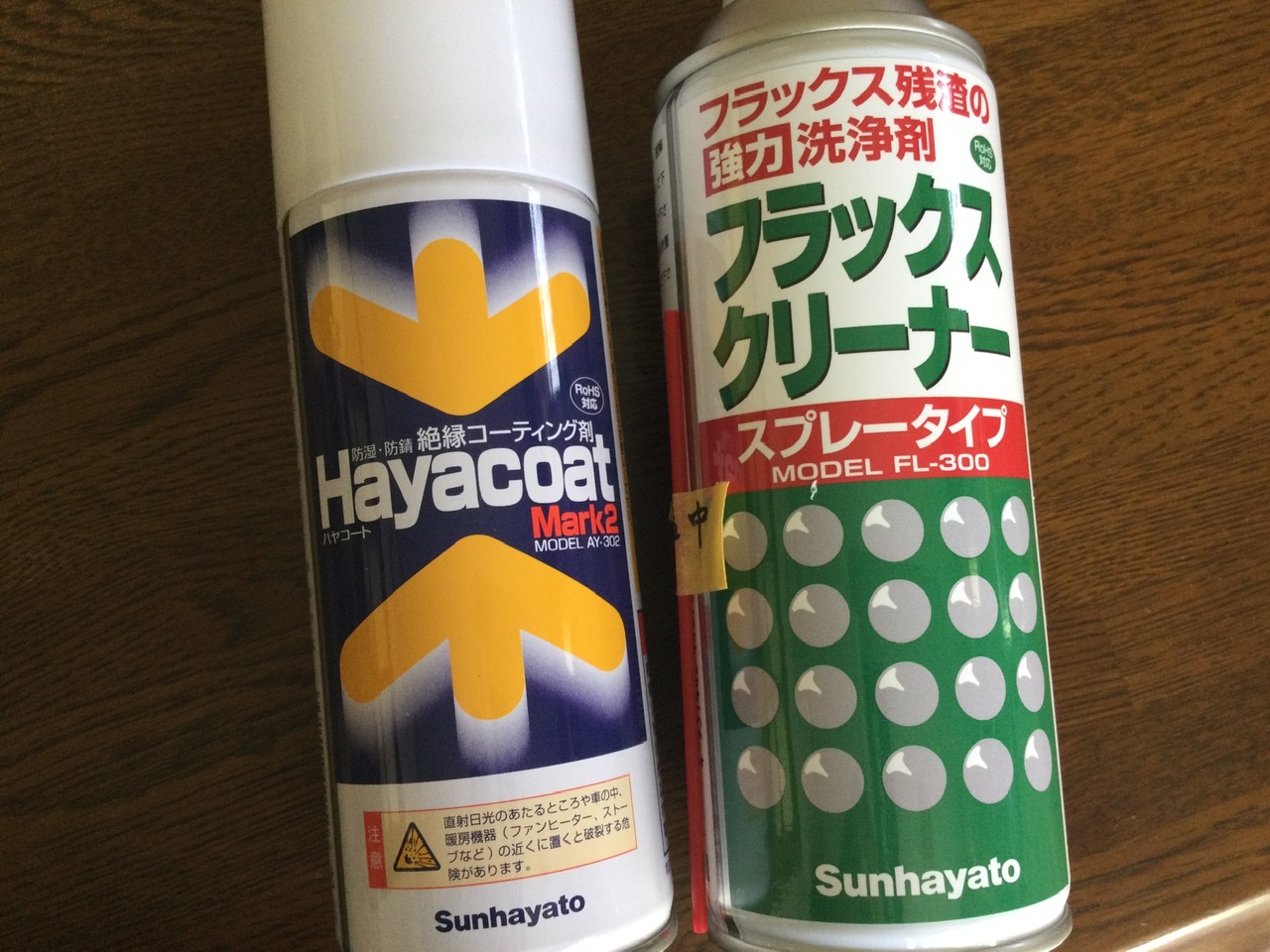

写真の溶剤を基盤両面3回塗り施工したらシグナルメーター揺れとマルチパス端子からのAMの様なオーディオ信号は無くなりました。

バリコンは避けましたが両隣はやりました。調整箇所に何か詰めてマスキングした方が良かったかな？　調整箇所のコーティングは剥がせばいいが面倒くさいがコーティングの面積は増える。
一発目回すのに固い。
家族からチューナーが臭いという事で、洗浄コーティングでしたが、コーティングが同じ臭さでした。高周波用ワニスの匂いという事が勉強になった。昔のテレビも高周波ワニス　お匂いがしていた。アナログのFMチューナーはノイズとの戦いの歴史らしいのでST-9030も塗りたくられていたのだろう。

私にいろんな事を起こされているST-9030ですがスピーカーから出てくる音はいつもまともな音なんです。調整は大きく大勢には影響ない設計なのかな。でも調整がおかしいと音量が小さくはなる。

シグナルメーターの最後でオーディオ信号に合わせて「ピクピク」動く様になった症状。

同時にマルチパス端子に結構な量のAMオーディオ信号。チューナー内部でマルチパスが発生した。アンテナを動かしても変わらない。

でもスピーカーから出てくる音は正常。

素人考えですが49年も経っているのでバリコンの羽根にサビが発生が原因かな。軸は避けて洗浄スプレーで羽根を目掛けておもいっきり吹きかけたのが効果があった事が考えられる。

フロントエンドの基盤部分は3回塗りのコーティングをしたがこれは「ピクピク」に関しては関係ない気がする。ただ湿度が高い季節で2ヶ月ぐらい使わない時少し同調ズレ起こす時がある場合は効果があるかもしれない来年の7月ぐらいにお知らせします。

アナログ美人(美音)の取り扱いは面白い。49年目でバリコンの羽根をお風呂に入れた。バリコンファン(バリコンの見た目)にとっては気持ちがいいです。

バリコン好きにとってはバリコン自体を上部に見えるようにクリスタルのガラス張りにしてもいい。金色にキラキラしてもいい。金箔の糸を使ったり、回す機構をオートバイのレースマシンの様にカムギヤートレインにするのも面白い。もちろんギヤはクロームメッキか金メッキ。

無理でしょう。
せめてST-9030のフロントエンドのちょっと寂しい外観のシールドカバーを今度、激落くんとコンパウンドで磨いてみます。

※３個のオートスイッチをOFF。OFFの理由はNHKしか聞かない　同調の狂う度合いを知りたい　最小限の回路作動にしたい、においが少ない気がする。
※５個の照明バルブも外しているので消費電力は９Wぐらい。ステレオとワイドのランプはLED.
サンハヤトのフラックスクリーナーとハヤコートをやってから気が付いたことを書きます。
今、ST-9030はダイナミックレンジが大きい美音を出しています。ノイズなし。他のメディア　CD　レコード　カセット　と比較しても劣っていない。少しシグナルメーターの振れが多くなっているが、季節や太陽等の電波の関係かもしれない。
ハヤコートに、においがあると前回書きましたがほぼ無臭です。訂正します。
ハヤコートのキャプに湿度が50％以上で使用するなとの注意書きがあり、私がやったときは50％を少し超えていたように思います。
フラックスクリーナーで洗浄後、ハヤコートの取説通り塗布しました。3回
やったばかりは家族が嫌がる匂いが出ていました。ただ、不規則な小さい動きがあったシグナルメーターの針は安定しました。前回、このことは記載済み。
あれから3か月がたち、家族が嫌がるにおいが出なくなった事に気が付きました。ノイズとにおいの関係に気が付いて5か月ぐらい経ちますが、においが少ないときは調子がいいと思います。
自己責任ですが古いチューナーは先に基盤洗浄とハヤコートをやったほうがいいと思うようになりました。バリコンと各部調整個所はマスキングしたほうがいいかも。
今回の投稿は家族が嫌がるにおいが激減したことのお知らせです。
またその後を報告します。
