KENWOOD KT-880F 抵抗焼損 投稿者：eネコ 投稿日：2025/08/02(Sat) 19:21:32 No.3122
はじめまして。
ブログを拝見して楽しんでします。
KENWOODのKT-880Fについて教えていただけないでしょうか。

ヤフオクで入手したので、さっそく状況を確認すると、
①　電源スイッチを押してもディスプレイに何も表示されません。
②　プログラムスイッチを押した状態で電源スイッチを押すと、赤いLED表示が点灯します。
③　内部を確認すると、メイン基板上の抵抗R125が焼損していて、触れると基板から外れてしまいました。
④　蛍光表示管の足を点検すると、何カ所かではんだクラックの疑いが見られたので、再はんだを行いました。
⑤　発熱が大きいと思われるパワートランジスタには、はんだクラックは見られません。
⑥　アンテナ端子やRCAピンジャックの基板取付部分もはんだクラックは見られませんでしたが、念のため再はんだをしました。
⑦　全てのフラットケーブルがべたついていたので、可能な限り拭き取りました。

R125が焼損するような理由は何が考えられるでしょうか。また、R125の抵抗値とW数が不明のため、教えていただけないでしょうか。

可能であれば、修理と調整をお願いしたいとも思いますが、その場合の費用はどの位が目安でしょうか。

どうぞよろしくお願いいたします。
Re: KENWOOD KT-880F 抵抗焼損 投稿者：たこぼうず 投稿日：2025/08/03(Sun) 12:08:02 No.3123
＞eネコさん。

R125は100オーム1/4Wです。
焼損原因はR125のすぐ右上にあるコンデンサーC97（47μF）のショートです。
ただし、この二つはAM回路側の部品ですので、ディスプレー表示には直接関係ないです。
よくあるのは、電源基板からメイン基板に行っているフラットケーブルのコネクタCN1のすぐ上にあるコンデンサーC116（10μF）のショート、もしくは電源基板のコンデンサーC8（220μF）とC10（330μF）のどちらかがだったと思いますがショートしている可能性が高いです。
Re^2: KENWOOD KT-880F 抵抗焼損 投稿者：eネコ 投稿日：2025/08/03(Sun) 15:18:02 No.3124
>たこぼうず様

詳細な情報をお知らせいただきまして、ありがとうございます。
早速チェックしてみようと思います。結果につきましては、こちらで報告させていただきます。
Re^3: KENWOOD KT-880F 抵抗焼損 投稿者：eネコ 投稿日：2025/08/03(Sun) 19:28:23 No.3125
チェック結果の報告です。
基板から取り外してチェッカーで見てみました。

C97 　47μF 16V　実測46.5μF ESR=0.99Ω
C116　10μF 35V　実測10.5μF ESR=1.3Ω
C8　 220μF 35V　実測243.7μF ESR=0.64Ω
C10　330μF 25V　実測 短絡0.38Ω

C13　330μF 50V　容量は異状なし、わずかに液漏れの痕跡あり

C10の代わりに、手持ちのケミコン（440μF 63V）を付けてみましたが、変化ありませんでした。
Re^4: KENWOOD KT-880F 抵抗焼損 投稿者：たこぼうず 投稿日：2025/08/04(Mon) 09:25:01 No.3126
だめでしたか。

コンデンサーを外してチェックする時に、一時的に回復した可能性もあるので、念のため交換しておいて下さい。

参考
ケンウッドで使用している、エルナーの茶色のスリーブのコンデンサーで、耐圧6.3V～35V、容量10μF以上の物はよくショートモードで故障します。
Re^5: KENWOOD KT-880F 抵抗焼損 投稿者：eネコ 投稿日：2025/08/21(Thu) 17:19:58 No.3135
ご指摘のあったケミコン類は新品に交換しましたが、改善しません。
電源基板から電圧が正常に出ていないので、いろいろチェックしたのですが行き詰まってお手上げです。
Re^6: KENWOOD KT-880F 抵抗焼損 投稿者：ひろくん 投稿日：2025/08/23(Sat) 05:46:46 No.3136
> 電源基板から電圧が正常に出ていないので

何V の電圧が出ていないのか書かれていないので検討できません。
https://hirokun.jp/av/kt-880f.html
に記載の電源電圧チェッックポイント (VP) で測定します。全部出ていないのならトランス断線です。これは直せません。

なお、有償になりますが、私のほうで修理してもよいですが、そちらで弄り過ぎているので、直せないリスクがあります。
Re^7: KENWOOD KT-880F 抵抗焼損 投稿者：eネコ 投稿日：2025/08/23(Sat) 11:15:28 No.3137
＞ひろくん様

改めて測定しました。

（電源スイッチ）　　　　　　（OFF）　（ON）
電源トランス二次側　紫－青　AC22.4V　AC6.6V
　　　　　　　　　　橙－白　AC1.8V　 AC1.0V
　　　　　　　　　　橙－緑　AC3.7V　 AC2.2V
　　　　　　　　　　白－緑　AC1.8V　 AC1.1V
CN1-2pin　　　　　　　　　　+5.7V　　+2.8V
CN1-3pin　　　　　　　　　　0V　　　 +6.0V
CN1-5pin　　　　　　　　　　0V　　　 +0.5V

電源スイッチON時のトランスの発熱が異常なほど熱くなります。
Re^8: KENWOOD KT-880F 抵抗焼損 投稿者：ひろくん 投稿日：2025/08/23(Sat) 12:40:53 No.3138
この結果を見ると、まず動かないのは CN1 の電圧がマトモに出ていないからです。トランスは壊れていないと思います。これだけ電圧が低下しているなら、おそらく整流ダイオードが短絡故障していると思います。ダイオードは DMM でチェックしていますか？
なお、電源部の故障ですから、過去に異常電圧がチューナ基板に印加されて、あちこち故障しているかもしれません。
電源の故障は技術スキルのあるかたなら、調査も簡単だと思うのですが、自信はありますか。なければ他人の力を借りるしかないのでは。
Re^9: KENWOOD KT-880F 抵抗焼損 投稿者：ひろくん 投稿日：2025/08/23(Sat) 12:54:43 No.3139
なお、電源基板を修理する場合、まずは CN1 コネクタを外さないと異常電圧がチューナ基板にかかってチューナ基板を壊すおそれがあります。もう壊れているかもしれませんが。
Re^9: KENWOOD KT-880F 抵抗焼損 投稿者：eネコ 投稿日：2025/08/23(Sat) 14:01:00 No.3142
＞ ダイオードは DMM でチェックしていますか？
電源整流用ダイオードは、8本を外してそれぞれマルチファンクションテスター（TC1）でチェックしましたが、全てダイオードとして機能していて短絡はありませんでした。
パワートランジスタ２個のうちヒートシンクが付いている2SC2167はhfeが40位に低下していますが、短絡などはありませんでした。
この他、ケミコンは短絡していたC10を始め小容量の物は交換し、トランジスタ、ダイオード、ヒューズ抵抗もそれぞれチェックして異状はなかったので、私としてはこれ以上できることが無い状況です。
Re^10: KENWOOD KT-880F 抵抗焼損 投稿者：ひろくん 投稿日：2025/08/23(Sat) 14:27:17 No.3143
＞私としてはこれ以上できることが無い状況です。

と言うことは諦めると言うことですね。電源故障だったので他の回路も故障している可能性があり、諦めるのも良い判断と思います。

不思議なのですが、これだけトランスの2次側につながっている回路が短絡またはそれに近い状態が明白なのにトランスの2次側の電線を外してチェックされないのかです。電線を外すのが面倒などとお考えなら原因追究できないと思います。
Re^11: KENWOOD KT-880F 抵抗焼損 投稿者：eネコ 投稿日：2025/08/23(Sat) 16:53:59 No.3145
トランスからの配線が接続されているラッピングピンを外して、電源基板側の抵抗値をDMMで測定してみました。

電源スイッチOFFでは、
紫－青間は30MΩ（青に＋を接続）とOL（紫に＋を接続）
橙、黄、緑間は何れもOL

電源スイッチONでは、
紫－青間は11.7MΩ（青に＋を接続）と14.5MΩ（紫に＋を接続）
橙－緑間は4.0Ω
橙－黄間及び黄－緑間は何れもOL

となりました。

トランス配線のピンを戻し、電源スイッチOFF時に電源基板CN1（メイン基板のコネクタは外した状態）の各ピンの電圧は、

2pin -0.5V
3pin -4.3V
4pin -4.3V
5pin -4.3V
6pin -4.3V

でした。
Re^12: KENWOOD KT-880F 抵抗焼損 投稿者：ひろくん 投稿日：2025/08/23(Sat) 18:02:06 No.3146
電源トランスの2次側巻線は [青] [紫] [橙] [黄] [緑] です。

[橙] [緑] が FL のフィラメントで、[黄] が GND です。このうち 電源スイッチ ON で電線を外している時の [橙]～[緑]間の抵抗値 が4Ωとのことですから、フィラメント抵抗そのもので正常でしょう。よって、このラインはＯＫです。

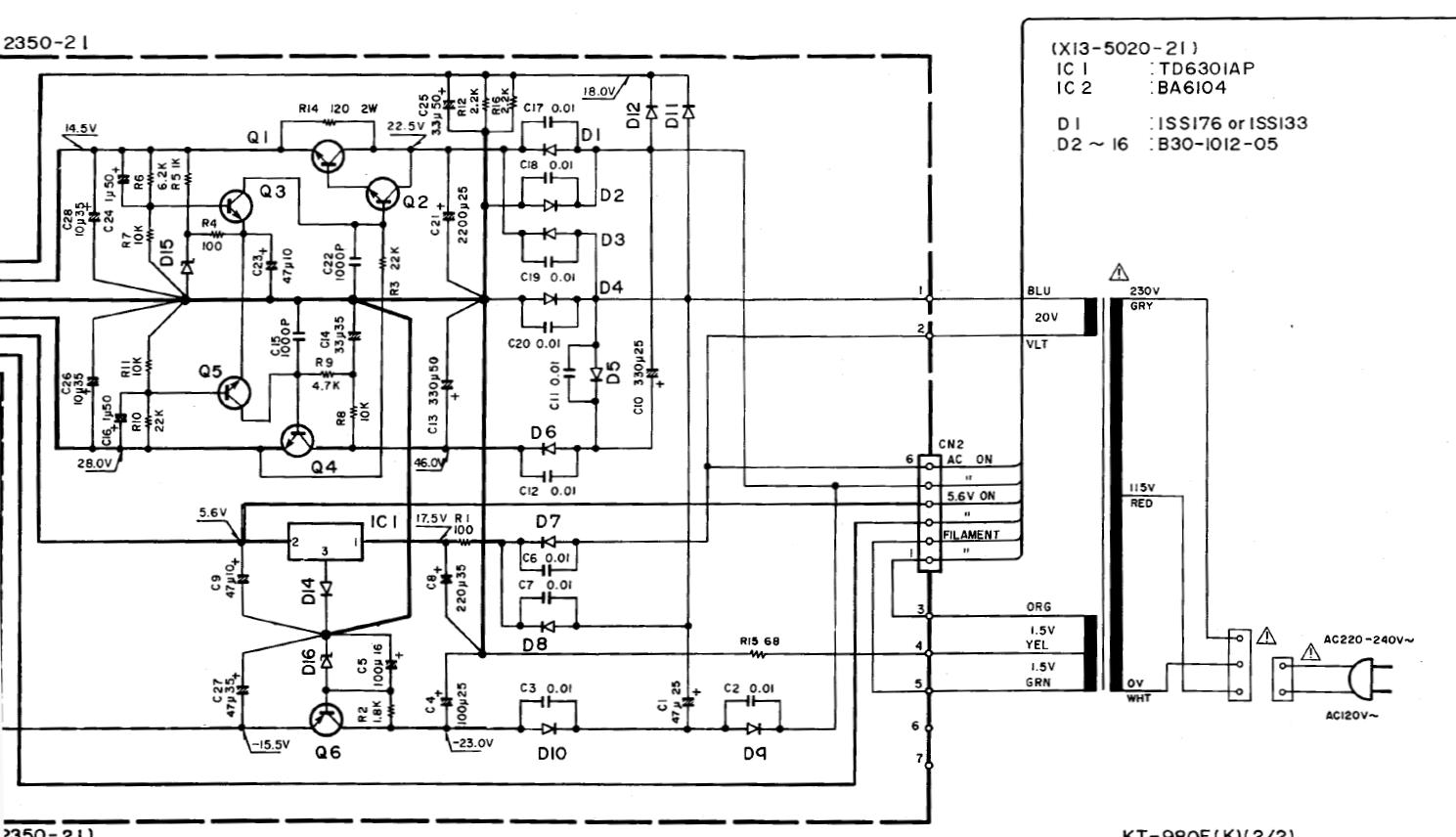

残るは [青] [紫] ラインですが、ここはチューナ基板が必要とする DC 電圧を作成します。このラインが異常のはずです。トランスからの電線を元に戻し、CN1 コネクタからチューナ基板に入っている所のコネクタを外します。たぶんコネクタガードを押すか引くかでフラットケーブルが外れます。これで各 DC 電圧がマトモに出ているか添付の回路図を参考に測定してください。

なお、この回路は KT-1010F の電源基板ですが、KT-880F もそう変わらないと思います。


Re^13: KENWOOD KT-880F 抵抗焼損 投稿者：ひろくん 投稿日：2025/08/23(Sat) 18:17:51 No.3147

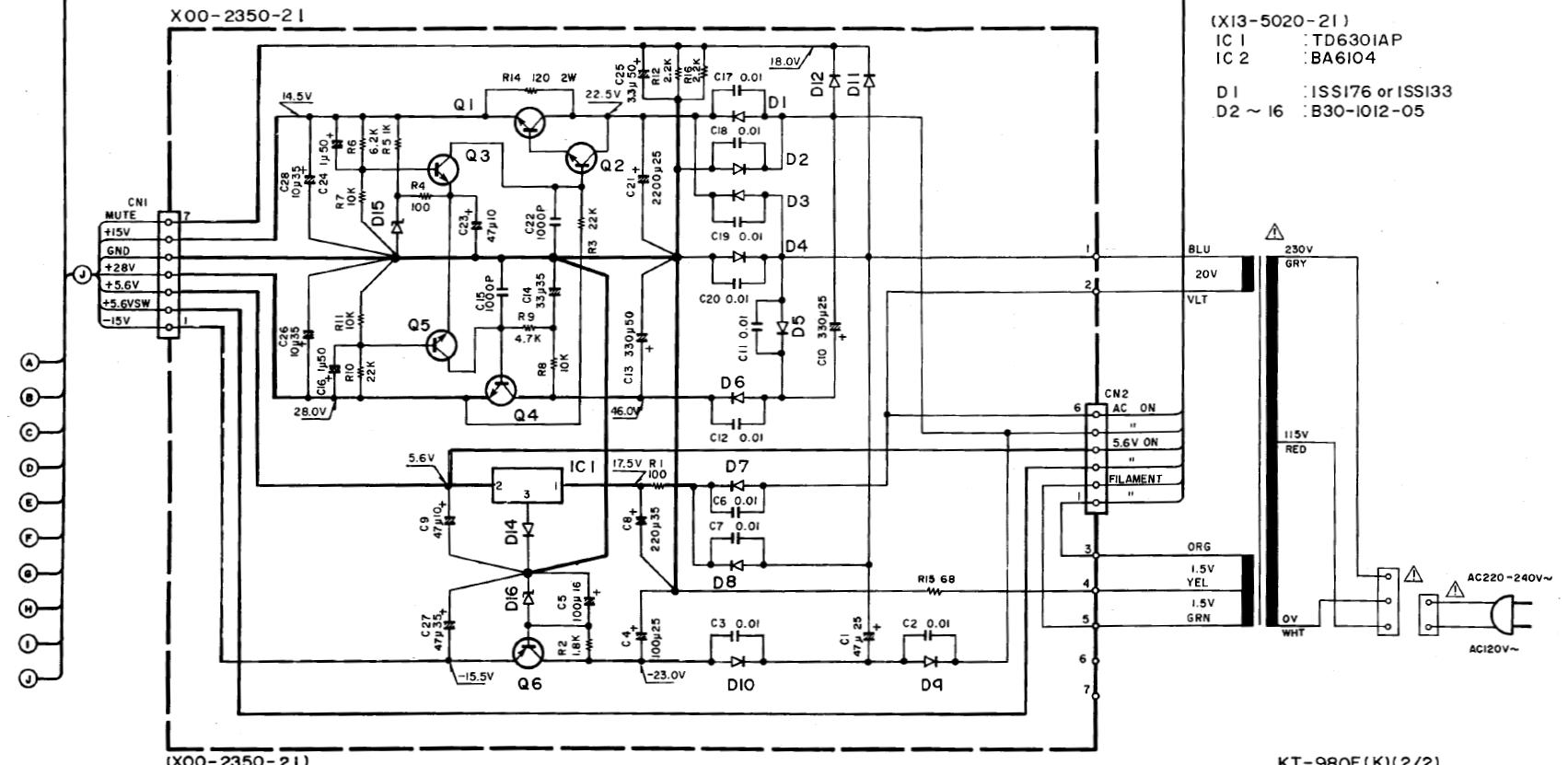

先ほどの回路図の左側が切れていたので再掲します。KT-880F は -15V がないので、この回路図の CN1 の 1pin がありません。見方は [KT-1010F CN1 2～7pin]→[KT-880F CN1 1～6pin] になっていると思います。


Re^14: KENWOOD KT-880F 抵抗焼損 投稿者：eネコ 投稿日：2025/08/24(Sun) 11:26:41 No.3149
回路図をお送りいただきありがとうございました。サービスマニュアルが手に入らず諦めていました。

回路図と基板を見比べてみますと、多少部品が省かれていますが基本は同じでした。実測では、

Q1のエミッタで11.3V
Q4のエミッタで25.3V
IC1の1番ピンで23.7V
IC1の２番ピンで2.6V

でしたので、IC1の３端子レギュレータに異常があるのかなと思いますが、どうでしょうか。
Re^15: KENWOOD KT-880F 抵抗焼損 投稿者：ひろくん 投稿日：2025/08/26(Tue) 16:24:05 No.3150
IC1も壊れているかわかりませんが、それよりD14が壊れている気がします。D14の両端は0.6Vくらいのはずなので。
Re^16: KENWOOD KT-880F 抵抗焼損 投稿者：eネコ 投稿日：2025/09/10(Wed) 19:25:26 No.3156
メイン基板のCN1に接続されているフラットケーブルを外して、このCN1の4pin(GND)と2pin、3pin、5pinの各系統の絶縁を測ってみたところ、5pin(14V)系統が0.4Ωしかありませんでした。この回路のパーツをチェックしていったところ、C72 16V100μFのケミコンが短絡していました。
C72を良品に交換し、再度絶縁を確認すると良好になり、CN1のケーブルを接続して電圧を測ると、2pin(+5.7V)、3pin(+28.0V)、5pin(+14.2V)と正常になりました。
ディスプレイも正常に表示されるようになり、少なくとも不動の原因はC10とC72の二つのケミコンの短絡であったと判明しました(R125の焼損原因は？)。
FMアンテナを接続してみるとTメーターの右側(赤色)だけが点灯したままなので、未だ先は見えずというところです。
Re^17: KENWOOD KT-880F 抵抗焼損 投稿者：ひろくん 投稿日：2025/09/10(Wed) 19:43:33 No.3157
これ以上は SSG とオシロスコープを使って回路を追っていくしかないと思います。回路図のロジックを理解する技術力と正規の測定器が必要になります。頑張ってください。

オーディオ機器のチューナと言っても通信機です。正規の測定器を使わない修理は無謀と思いますよ。これからでも揃えられたらいかがですか。
Re^18: KENWOOD KT-880F 抵抗焼損 投稿者：eネコ 投稿日：2025/09/16(Tue) 18:57:48 No.3163
Tメーターの表示異状は、IFT L9の調整範囲を外れていたのでこれを取り外し、内部設置のコンデンサを撤去して、基板裏に取りあえず100pFのセラミックコンデンサを取り付けて調整してみました。L9のコアが飛び出した状態にはなっていますが、オートチューニングも可能となり、STEREO表示が点灯し音声出力も正常になりました。AM受信も可能でしたので、当面はこれで良しとしたいと思います。
いろいろとアドバイスをいただきましてありがとうございました。
Re^19: KENWOOD KT-880F 抵抗焼損 投稿者：ひろくん 投稿日：2025/09/22(Mon) 17:50:13 No.3166
直ってよかったですね。でもこの状態は「聞こえる」というだけで、検波出力を高調波歪最小になるよう同調周波数を調整したり、ステレオセパレーションの調整は専用の計器がないとできません。調整してやっと「音楽を楽しめる」ようになります。
