積層セラミックコンデンサ - エスプリ 26/09/13-02:24 No.3263
- Re: 積層セラミックコンデンサ - ひろくん 26/09/13-19:34 No.3264
- Re: 積層セラミックコンデンサ - もなか 26/09/15-20:53 No.3267

積層セラミックコンデンサ 投稿者：エスプリ 投稿日：2026/09/13(Sun) 02:24:15 No.3263

パワーアンプ(SE-C01 テクニクス)の電解コンデンサを交換したのですが、二か所だけ63V 1μF 125℃というのがあり125℃仕様のタイプが見つからずとりあえず50V 1μFで代用しているのですが、積層セラミックコンデンサが125℃であることに気が付いてこれに交換してみようかと検討しているところです。

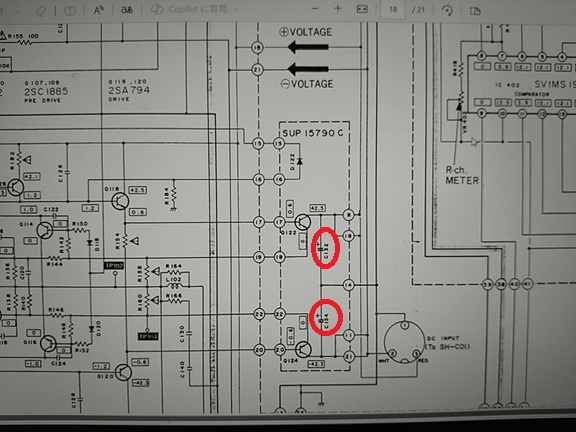

パワートランジスタ付近なので信頼性を懸念しているのですが、図面の場所に100V 1μFの積層セラミックコンデンサを取り付けても大丈夫なのかアドバイス頂ければ有難いです。

図面は輸出仕様の物ですが国内モデルは電源部がスイッチング電源になっています。

Re: 積層セラミックコンデンサ 投稿者：ひろくん 投稿日：2026/09/13(Sun) 19:34:25 No.3264

そこに何Vの電圧がかかるのかわかりませんが、積層セラミックコンデンサの場合、C0GやNP0でない限り、電圧を印加すると容量が小さくなります。だから、普通は耐圧の半分以下の電圧で使います。このため、高電圧なら積層セラミックコンデンサは使いません。

Re: 積層セラミックコンデンサ 投稿者：もなか 投稿日：2026/09/15(Tue) 20:53:05 No.3267

デジキーにそれっぽいものありますよ
1uF 100V 125℃1000時間
私なら85℃品でもいいのでフイルムコンデンサ使うかな

https://www.digikey.jp/ja/products/detail/w%C3%BCrth-elektronik/860130873002/5727609?s=N4IgjCBcoEwKwyqAxlAZgQwDYGcCmANCAPZQDaIMYMALAOwAcIAukQA4AuUIAyhwE4BLAHYBzEAF8ideEhCpImXIRLkQANgZgaNFuy6ReAkeKmUADDQCcchUvxFSkCmAAEAVoBiekJ24BVYUEOAHk0AFk8DBwAV348SQkJIA
