NEC Aterm WR8700N

NEC Aterm WR8700N をゲット！

1. 2015年5月4日、 HARD-OFF 大宮南中野店で NEC Aterm WR8700N の中古ジャンク品を見つけました。 税込540円でした。 2017年2月16日にも HARD-OFF 越谷花田店で、ちゃんと動作するジャンク品を324円でゲット！しました。


   • IEEE802.11a/b/g/n 対応 ハイパーロングレンジ Wi-Fi ルータです。


   • 超高速性を考えると、中古と言えども破格でした。


   • ジャンクコーナのガラクタコンテナに入れられて救済されるのを待っていました。


2. WR8700N は2010年2月に ハイエンド Wi-Fi ルータ として登場しました。


   • ローカルルータとしての動作スループットが 940Mbps と、ほとんどギガスピードが出ます。 ネットワークプロセッサが超高速なのです。 FTTH のギガルータとしても使えます。


   • 現在販売中の Wi-Fi ルータと比べても遜色がないばかりか、それよりも高速です。


   • 繰り返しになりますが、ハイエンドの要素は以下の通りです。


     1. ハイパーロングレンジ
     2. IEEE802.11a/b/g/n 対応
     3. ギガ有線ポート
     4. ネットワークプロセッサ AR7161 ・・・ 680MHz 32bit MIPS core


   • 定価はオープンですが、発売当初の実売価格は13,000円前後だったようです。



---

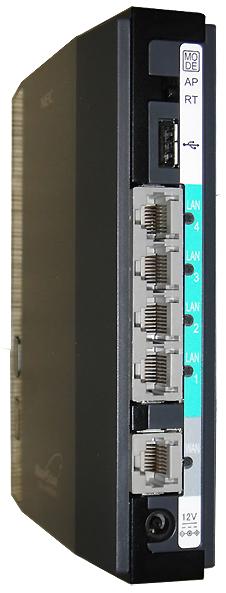

端子やスイッチなど

1. アンテナ


   • アンテナは2×2 (送信2×受信2) で内蔵しています。 アンテナ構成は [ハイパーロングレンジ] です。


   • [ハイパーロング] [ロング] [スタンダード] はアンテナの違いのようで、以下のような分類になります。



     レンジ	高ゲイン アンテナ本数	標準ゲイン アンテナ本数
     ハイパーロング	2	0
     ロング	1	1
     スタンダード	0	2



2. [MODE] スイッチ


   • AP モードでブリッジ、RT モードでルータとして動作します。


   • AP モードにすると WAN ポートも LAN ポートとして使えます。


   • AP モードでは管理画面用 IP アドレスを自動設定してくれます。 便利な面白い機能です。


     • 例えば [192.168.1.0/24] のネットワークに WR8700N を接続すると、管理画面の IP アドレスは自動的に [192.168.1.211] となります。 最後の [211] は固定です。


3. USB 端子


   • USB2.0 対応ポートでバスパワー (最大500mA) も取り出せます。


   • USB ポートに接続した USB メモリなどを [簡易 NAS 機能] でネットワーク共有できます。


4. 有線ポート


   • WAN 1ポート、LAN 4ポートあります。


   • 全てギガポートとなっており、1000BASE-T/100BASE-TX/10BASE-T に対応します。


5. DC 電源入力端子


   • 適合 DC プラグは JEITA 統一 DC プラグ #4 です。


   • AC アダプタの型式は [AL1-002292-002] で、出力 12V 1.5A です。



---

使ってみました

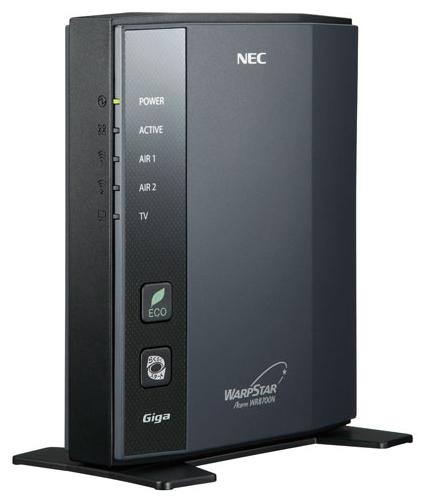

1. 外観


   • ブラックと濃青っぽいグレーの2トーンカラーリングのデザインは素敵です。


     • 最近多いピアノブラックではなく、梨地なので、キズや汚れが目立たず指紋も付かないのがイイです。


     • コンパクトな筐体で、シックで渋い感じです。


   • アンテナ内蔵なのでスッキリした外観です。


     • 5GHz のような高い周波数になると、外部アンテナではインピーダンス整合を取るのが大変です。 キチンと適合性を持った内蔵アンテナのほうが良い結果が出る可能性が高いです。 よって、内蔵アンテナのほうがイイかもしれないです。


   • ランプ表示なども判りやすいです。


2. [11b/g/n] [11a/n] の2つが同居したようなモデルです。 どちらも最大 300Mbps で、同時に動作可能です。


   • [11b/g/n]＋[11a/n] で 300Mbps＋300Mbps とも言えます。 これらを合成して 600Mbps にするなどの機能はありません。


   • [11b/g/n] [11a/n] と、どちらにも 11n が使えますが、これが 11n の規格なのです。 この理解には以下のページが役立ちます。


     • IEEE802.11n はどうして一気に 300Mbps の速度になったの？


     • IEEE802.11n とは


   • クライアント端末が対応しているなら [11a/n] を使ったほうが良いです。


     • [11b/g/n] では 2.4GHz 帯を使うので、比較的遠くまで電波が届くメリットがあります。


       • これが災いして、近隣からの電波も届いてしまい混信が発生して通信が不安定になるデメリットともなります。 実際、我が家では近隣の SSID が10個以上が見えてしまい、間違いなく混信状態です。


       • 電子レンジや Bluetooth の電波にも妨害されます。


     • [11a/n] では 5GHz 帯を使うので、家庭内程度の近場にしか電波が届かないデメリットがあります。


       • これが幸いして、近隣の電波の混信を受けにくいメリットともなります。


       • 電子レンジや Bluetooth の電波にも妨害されません。


     • NEC では、高速性を要求される映像伝送には 5GHz 帯の [11a/n] を使い、それ以外の伝送では 2.4GHz 帯の [11b/g/n] で使うことを提案しています。


3. マルチ SSID 機能


   • マルチ SSID 機能とは SSID を複数持てる機能です。


     • [11b/g/n] [11a/n] それぞれに [プライマリ SSID] [セカンダリ SSID] を持てます。 全部で SSID を4つ持てることになります。


     • SSID ごとに無線セキュリティ設定ができます。


     • ゲーム機では [WEP] キーしか使えないことがあり、この接続に専用の SSID を割り当てます。 更に [ネットワーク分離機能] を使ってインターネット接続以外の通信を遮断します。 こうすると、LAN に侵入される心配はありません。 LAN への侵入は防げますが、インターネットアクセスのタダ乗りは防げないような・・・


   • ノートパソコンなどでは高度なセキュリティ設定をした SSID と接続します。


   • 主要パソコンとは高度なセキュリティを確保しつつ、セキュリティの弱いゲーム機からのアクセスも安全にできるようになります。


4. 使ってみて


   • 購入時のファームウェアのバージョンは 1.0.4 でしたが、最新の 1.0.17 にアップデートしました。


   • 早速、我が家のメイン Wi-Fi 親機として使っています。


     • 送信強度や受信感度も良く、安定性は良好です。


     • 外部アンテナ機種と比べても電波の飛び具合は遜色ありません。 NEC では外部アンテナを使うメリットはなく、むしろ、整合やノイズ対策を施した内蔵アンテナのほうにメリットがあると言ってます。


     • 全部の有線ポートがギガ対応でギガ HUB としても有益です。


     • 管理画面は設定しやすいです。 マニュアル不要と言ってもよいほどです。 設定操作の反応も速く、ストレスを感じません。


     • 筐体の表面がかなり熱くなり、夏場ではやや心配です。


   • 「11a/n 対応の端末がないなぁ ・・・ 試験をどうしよう。」と考えていました。


     • Fujitsu Arrows NX F-01F が 11a/b/g/n/ac を対応しているのを思い出し、これで試験しました。


     • 11ac も対応しています。 最近のスマートホンは進んでいますね。 そのうち 11ac 親機も欲しいです。 中古ジャンク品はいつになったら出るのだろう？？？


   • 簡易 NAS 機能も使ってみましたがアクセス速度は遅いです。


     • 耐えられないというほどではないが、かなりの遅さです。


     • 従って大容量のメディアを接続しても意味がなく、8GB の USB メモリで使っています。 サイズが小さいファイルの共有がよいです。


   • たった540円でしたが、さすが WR8700N はハイエンド機種ですね。 スイスイと力強く動きます。



---

ドキュメント＆レビュー記事

1. ドキュメントは以下のページにあります。


   • WR8700N マニュアル


2. プレスリリース＆ニュース


   • WR8700N プレスリリース


   • 5G／2.4GHz 同時利用 OK -- 無線 LAN ルータ Aterm WR8700N


3. レビュー記事


   • Aterm WR8700N -- 速度で選ぶブロードバンドルータ


   • 無線 LAN ルータ Aterm WR8700N の実力検証


   • NEC Aterm WR8700N-HP



---

内部の様子

• 右の写真は内部の様子です。 右の写真をクリックすると拡大画像を表示できます。


• 写真の上と左に内蔵アンテナがあります。 プリント基板でできており、八木アンテナの形になっています。


• 主な使用 IC は以下の通りです。 NEC の IC は1つもありませんね ・・・



  IC	機能	備考
  ATHEROS AR7161-BC1A	High-performance Wireless Network Processor	表面に1個実装
  ATHEROS AR9220	5GHz/2.4GHz Wireless	表面に1個実装
  ATHEROS AR9223	2.4GHz Wireless	表面に1個実装
  ATHEROS AR8316-AK1E	6 Port Gigabit Ethernet Switch	表面に1個実装
  Micron MT46V16M16	256Mbit DDR SDRAM	表面に1個＋裏面に1個 実装
  winbond W25Q32BV	3V 32Mbit Serial Flash Memory with Dual and Quad SPI	裏面に1個実装
  aic AIC1528	Dual USB High-Side Power Switch	表面に1個実装
  ROHm BD9325	Simple Step-down Switching Regulators with Built-in Power MOSFET	表面に6個実装

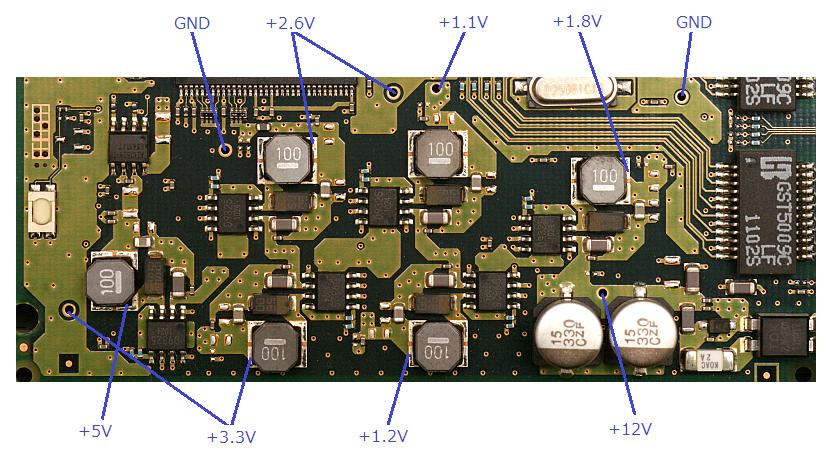

• 基板の下側は電源回路部分です。 DC 入力端子からの +12V を元にスイッチング電源 IC の BD9325 を使って、以下のような6つの電圧を作成しています。




---

プラスチック外装の分解方法

• プラスチック外装は、基本的にはツメで引っかかっているだけです。


  • このツメを順序正しく外していけば基板にたどり着けます。 途中で1箇所だけトルクスネジがあります。


• 以下に分解手順を写真入りで解説します。


  1. 縦置にした時に底部にあたる部分に小さな2つの長方形の穴が開いています。


     • ここから爪楊枝など突っ込んで2箇所のラッチを外します。


     • 化粧側板が浮き上がります。


  2. 浮き上がった化粧側板を外します。

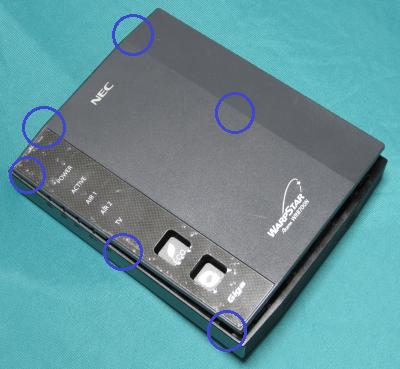

     • プラスチックを破損しないよう注意して、前3箇所、上2箇所、後1箇所のツメを外します。


  3. 内部枠を外します。


     • まずは、下部にある T10 ネジを外します。 黄色丸の部分です。


     • プラスチックを破損しないよう注意して、上2箇所、下2箇所のツメを外します。


  4. 以上でプラスチック外装の分解は終わりです。 お疲れさまでした。



---

発熱対策

• 巷の掲示板で「動作していた WR8700N の電源 OFF→ON で突然死する (Power ランプ点灯のまま立ち上がらなくなる)」 故障レポートが散見されます。


  • ネットワークプロセッサの AR7161 からの発熱がかなり多く、これが原因と思われます。


  • 他にスイッチの AR8316 の発熱も多いです。


  • オリジナルでは AR7161 と AR8316 は黒プラスチックケース枠に放熱する構造となっています。 でもプラスチックの熱伝導率は低いです。 無いよりはマシ程度の効果しかないでしょう。


• そこで本格的な熱対策を実施しました。


  1. 70×50×0.3mm の銅板を準備します。


     • WR8700N の内部には僅かなスペースしかないので、一般的な IC 専用放熱器の設置は無理です。 金属板を放熱器にするしか方法がないです。


     • なぜ銅かというと、熱伝導率が良いからです。 プラスチックの1,000倍以上、鉄の約5倍、アルミの約2倍の熱伝導率です。


     • これくらいの厚みならアクリルカッターで切り出せます。


  2. 右の写真で青丸で囲んだチップコンデンサを絶縁テープで養生します。


     • 養生テープには ダイヤテックス・パイオランクロス・塗装養生テープ Y-09-GR を使いました。


     • ハサミで切り出して、ほんの少し使うだけです。

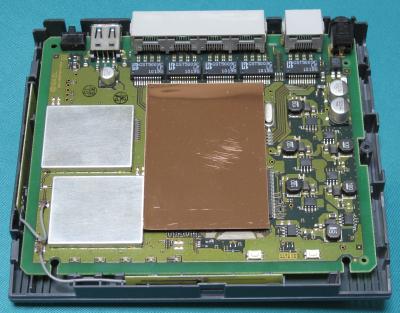

  3. 右の写真のように、銅板を位置合わせしてケースを組み立てます。


     • 銅板はこの状態で特に固定しなくても、ケース組立で問題なく固定されます。


     • 銅板で部品をショートすることがない位置であるかは、よく確認します。


  4. ケースの組み立てが終わったら動作試験をしておしまいです。


     • これで暑い夏を乗り切れそうです。


     • お疲れさまでした。



---

備忘録

1. 工場出荷初期状態


   • xxx の部分はネットワークに合わせ、自動設定されます。



     	AP	RT
     システムユーザ名	admin	admin
     システムパスワード	(なし)	(なし)
     IP アドレス	xxx.xxx.xxx.211	192.168.0.1
     サブネットマスク	255.255.255.0	255.255.255.0



2. 工場出荷初期状態に戻す方法


   1. 電源が入って動作状態であることを確認します。
   2. 縦置で見て左側面にある [RESET] スイッチを [POWER] ランプが点滅するまで6～10秒間押し続けます。
   3. これで完了です。一度電源 OFF してから ON すると初期化されています。

---
