BUFFALO WSR-1166DHP2

BUFFALO WSR-1166DHP2 をゲット！

1. 2017年5月12日、 HARD-OFF 草加瀬崎店で BUFFALO WSR-1166DHP2 のジャンク品を見つけました。


   • 税込1,296円と、ジャンクとしては高価ですが、前から触ってみたい機種だったのでゲット！しました。


   • 2015年9月発売で、定価は税抜10,000円です。


   • 状態は裏面左下に小さいキズがありますが目立たず、これを除けば新品に近い綺麗さです。


   • 付属品は [スタンド] [AC アダプタ] です。


2. IEEE802.11ac/a/b/g/n 対応 Wi-Fi ルータです。


   • [11ac/5GHz 866Mbps] ＋ [11n/2.4GHz 300Mbps] ＝ 最大1,166Mbps です。


   • 5GHz/2.4GHz 共に 11n に対応しており、2ストリームなので 5GHz 300Mbps + 2.4GHz 300Mbps としても使えます。


3. 11ac 866Mbps 対応の上位 [WZR-1166DHPn] と下位 [WHR-1166DHPn] の中位モデルです。 [n] には空白または数字が入ります。


   • 11ac 対応機種としては、上位機種の [WZR-1166DHPn] から USB 接続機能を削った性能重視モデルです。


   • 有線ポートは全て Giga 対応です。



---

端子やスイッチなど

1. アンテナ


   • アンテナは内蔵しており、5GHz で 2×2 (送信2×受信2)、2.4GHz で 2×2 (送信2×受信2) です。


2. [AOSS] ボタン


   • [WIRELESS] ランプが点滅するまで (約1秒間)、[AOSS] ボタンを押すと、AOSS/WPS 待ち受け状態になります。


3. [モード] スイッチ


   • [AUTO/MANUAL] スイッチが [MANUAL] の場合に、このスイッチが有効です。


   • [ROUTER] でルータ、[AP] でブリッジ、[WB] で中継機として動作します。


   • ブリッジモードでは、WAN ポートも LAN ポートとして使えます。


4. [AUTO/MANUAL] スイッチ


   • [AUTO] でルータ/ブリッジを自動的に切り換えます。 切り換えるモードを間違うこともあるのでお奨めではありません。


   • [MANUAL] にすると [モード] スイッチが有効になります。


5. 有線ポート


   • WAN 1ポート、LAN 4ポートあります。


   • WAN/LAN ポート全ては 1000BASE-T/100BASE-TX/10BASE-T に対応します。


6. [電源] ボタン


   • 電源を ON/OFF します。 ソフトスイッチになっており、OFF 時にはシャットダウン処理 (約10秒) をします。


7. [RESET] ボタン


   • 工場出荷初期状態に戻したい場合に使います。


8. DC 端子


   • 適合 DC プラグは 外径5.5mm/内径2.1mm タイプです。


   • AC アダプタの型式は [WA-18G12U] で、入力 AC100～240V / 出力 DC12V 1.5A です。



---

ランプ

• フロントパネルにある4つのランプの意味は以下の通りです。



  ランプ	発色	点灯状態	内容
  POWER	緑	点灯	電源 ON (通常状態)
  		点滅	内部システム起動中
  	橙	点滅	エラー発生
  	-	消灯	電源 OFF
  WIRELESS	緑	点灯	無線 LAN 動作時/無線 LAN 通信時
  		2回点滅	AOSS/WPS 待ち受け状態
  		連続点滅	AOSS/WPS 失敗
  	橙	点滅	中継機として動作中で、無線 LAN 未接続時
  	-	消灯	無線 LAN 無効時
  INTERNET	緑	点灯	インターネット接続が可能な状態
  	-	消灯	インターネットに未接続の状態、または中継機として動作中
  ROUTER	緑	点灯	ルータ (ルータ機能 ON) として動作中
  	-	消灯	ブリッジ (ルータ機能 OFF) 、または中継機として動作中




---

使ってみました

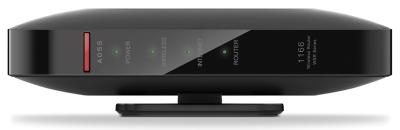

1. 外観


   • 上位 [WZR-1166DHPn] と下位 [WHR-1166DHPn] の中間くらいの大きさです。


     • スタンドの位置を変えることにより、縦置き / 横置きに対応します。


   • アンテナ内蔵なのでスッキリ


     • 5GHz のような高い周波数になると、外部アンテナではインピーダンス整合を取るのが大変です。


     • キチンと整合された内蔵アンテナのほうが良い結果が出る可能性が高いです。


2. Wi-Fi 対応規格と最大伝送速度


   • 各々の無線周波数で以下の伝送規格をサポートしています。


   • 5GHz の電波と 2.4GHz の電波は同時に飛ばすことができるので、[11ac/5GHz 866Mbps] ＋ [11n/2.4GHz 300Mbps] ＝ 1,166Mbps が最大となります。



     無線周波数	5GHz			2.4GHz
     規格	11ac	11n	11a	11n	11g	11b
     最大伝送速度	867Mbps	300Mbps	54Mbps	300Mbps	54Mbps	11Mbps



3. その他


   • SSID は 5GHz/2.4GHz ごとに SSID1 と SSID2 の2つ設定できます。


     • SSID1 はメイン SSID で高度な暗号設定ができます。


     • SSID2 はサブ SSID で WEP しか設定できません。


   • ゲストポート機能で、上記の他にもう1つ SSID を設定できます。


     • このゲストポートではインターネット接続できますが、LAN へのアクセスはできません。


     • 5GHz/2.4GHz 共通の SSID となるので、Wi-Fi 端末からはどちらの周波数でつながっているか解らないことがあります。


   • WDS 機能があるので中継機としても使えます。


   • 11ac で ビームフォーミング機能 にも対応しています。


4. 使ってみて


   • 購入時のファームウェアのバージョンは Ver.1.07 でしたが、最新の Ver.1.11 にアップデートしました。


   • 送信強度や受信感度は合格で、安定性も良好です。


   • 管理画面は設定しやすく、マニュアル不要です。



---

ドキュメント

• WSR-1166DHP2 マニュアル


• WSR-1166DHP2 プレスリリース



---

備忘録

1. 工場出荷初期状態



   	ROUTER	AP	WS
   システムユーザ名	admin
   システムパスワード	password
   IP アドレス	192.168.11.1	192.168.11.100
   サブネットマスク	255.255.255.0



2. 工場出荷初期状態に戻す方法


   1. 電源が入って動作状態であることを確認します。
   2. [RESET] ボタンを [POWER] ランプが緑色で点灯するまで (約3秒間) 押し続けて手を離します。
   3. 自動的に工場出荷初期状態でリスタートします。

---
